Линия для производства деревянных поддонов

Артикул: 812
290050 USD

Линия для производства деревянных поддонов

Линия для производства деревянных поддонов


Описание

Линия по производству поддонов включает ручную загрузку (подачу) материала, автоматическую систему забивки гвоздей, подъемное устройство поддонов, автоматический станок для поддонов в стопки, маркировочную машину и станок для обрезки углов.

Высокий уровень автоматизации, плавный процесс обработки, процессы полного цикла: забивка гвоздей, маркировка, резка и укладка поддонов.

Линия оснащена автоматической системой управления, программируемым контролером, сенсорным дисплеем, функция точной забивки гвоздей с высокой производительностью.

Линия имеет гибкие настройки на протяжении всего производственного цикла, прессформы и башня охлаждения не требуются.



Особенности


Программное обеспечение

Линия оснащена сенсорным программируемым дисплеем, механизмом загрузки, а также рычажным механизмом с несколькими степенями подвижности, что обеспечивает эффективный процесс забивки гвоздей. Также линия имеет функцию выбора различных программ для изготовления нестандартных поддонов. Размер поддонов настраивается согласно потребности заказчика.



Автоматическая укладка поддонов

После гвоздезабивочной машины поддон отправляется на станок для обрезки углов, далее на маркировочную машину и в конце на станок для укладки поддонов. Такая технологическая схема позволяет экономить время производства.



Общее описание линии

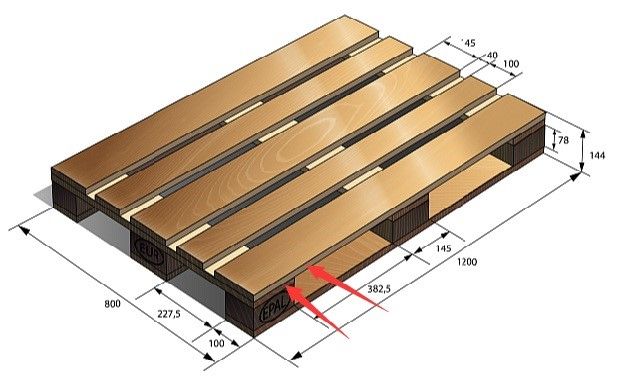

Размеры производимых поддонов: 800*1200 мм, 1000*1200 мм. (размеры регулируются)

Типы паллет: EUR, FIN

Производительность линии: 80 -100 шт/ч

Время перехода с одного размеры паллета на другой размер: 30 мин

Необходимое количество персонала: 6 человек

Размеры производственного цеха: 20*10*4 м


Типы производимых поддонов



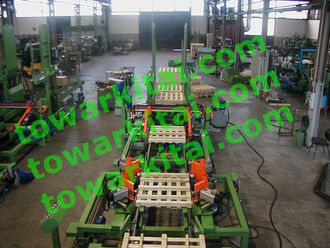

Перечень оборудования линии

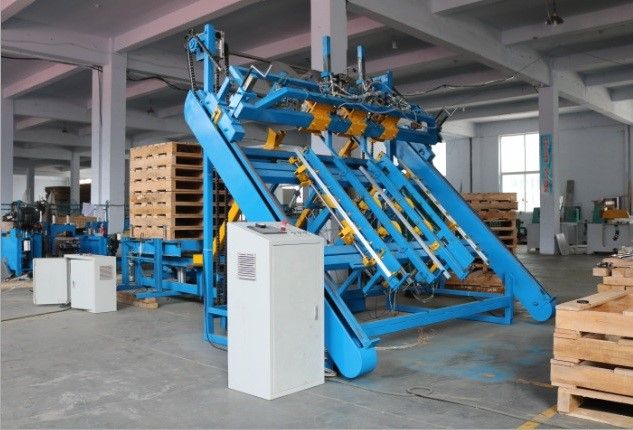

 Гвоздезабивочная машина – 90 700 USD

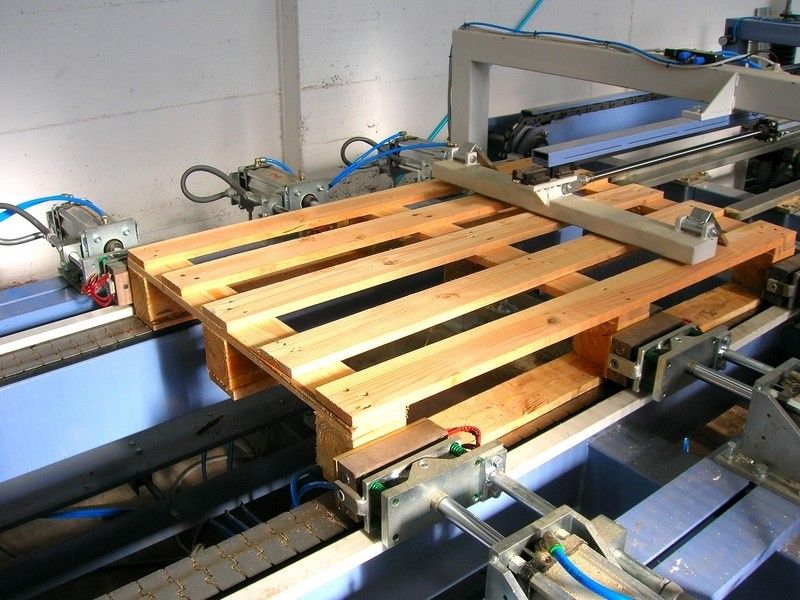

Гвоздезабивочная машина включает три станка:


  1. Станок для сборки нижней части поддона
  2. Станок для сборки верхней части поддона
  3. Станок для сборки первой и второй части в единую конструкцию





Нижняя часть поддона


Верхняя часть поддона

Технические характеристики

Напряжение: 380 В, 50 Гц, 3 фазы

Мощность: 2 кВт*3

Режим работы: ручная загрузка материала, автоматическая система забивки гвоздей, подъемное устройство поддонов.

Режим управления: программируемый контроллер

Тип: пневматический

Общая мощность: 6 кВт

Тип двигателя: сервопривод

Давление воздуха: 0.8 МПа

Объем резервуара для сжатого воздуха: 0.2 м³

Скорость гвоздезабивного пистолета: 7 выстрелов/с

Производительность гвоздезабивочной машины: 400 - 500 шт/8 ч (1 оператор)

Длина гвоздей: не менее 80 мм

Вес: 6000 кг

Размеры: 2283*1899*2320 мм

Мощность воздушного компрессора: 15 кВт (1 шт)

Емкость для хранения сжатого воздуха: 0.3 м³


Станок для обрезки углов – 24 300 USD

Технические характеристики

Напряжение: 380 В, 50 Гц, 3 фазы

Количество двигателей: 4 шт

Мощность: 2.2*4 кВт

Производительность: 3 шт/мин

Размеры: 2200*2100*1200 мм

Вес: 600 кг


Маркировочная машина c поворотным механизмом – 21 800 USD

Технические характеристики

Напряжение: 380 В, 50 Гц, 3 фазы

Мощность: 1.5 кВт

Размеры: 2200*2100*1200 мм

Вес: 500 кг

Количество оттисков: 4 шт

Производительность: 3 шт/мин

Конфигурация: количество и размеры оттисков изготавливаются согласно требованиям заказчика

Поворотный механизм

Напряжение: 380 В, 50 Гц, 3 фазы

Мощность: 0.75 кВт

Угол поворота поддона: 90°

Размеры: 2530*2200*1650 мм

Вес: 500 кг

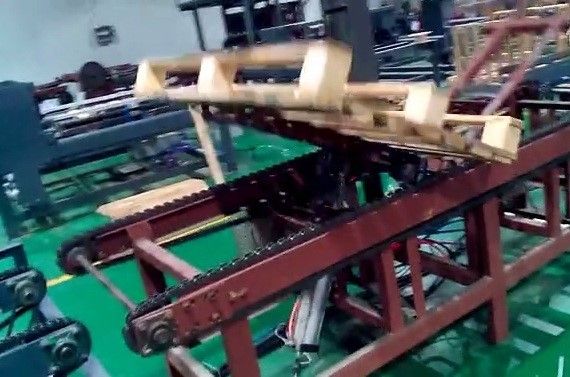

Устройство для переворачивания поддонов – 19 650 USD

Технические характеристики

Мощность: 1.5 кВт

Производительность: 2-3 шт/мин

Размеры: 3330*2000*1200 мм

Вес: 450 кг

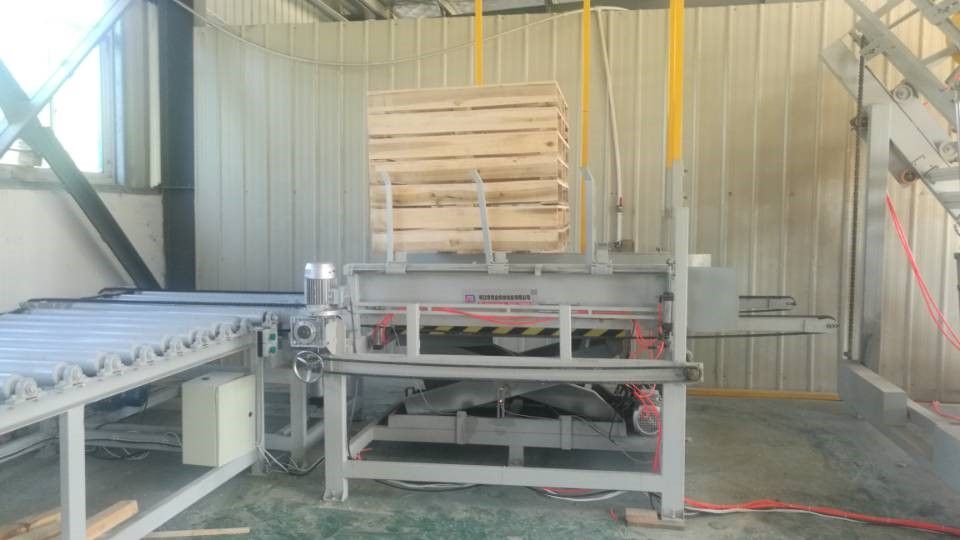

Станок для укладки поддонов – 26 200 USD



Технические характеристики

Напряжение: 380 В, 50 Гц, 3 фазы

Мощность: 1.5 кВт

Производительность: 3 шт/мин

Размеры: 3500*2000*1600 мм

Вес: 800 кг

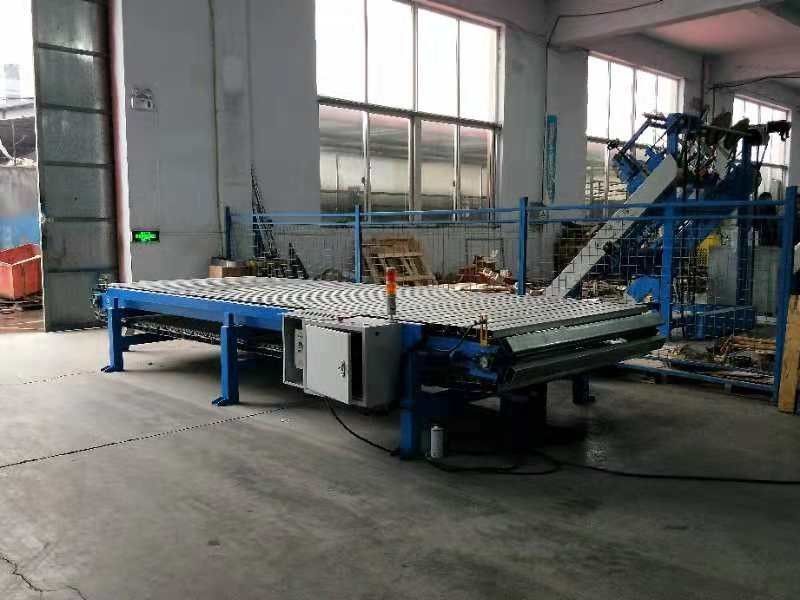

Конвейер – 25 500 USD


Технические характеристики

Напряжение: 380 В, 50 Гц, 3 фазы

Мощность: 3 кВт

Размеры: 4500*2000*1200 мм

Вес: 600 кг


Оборудование для распила и обработки древесины



Пила для продольного распила бревен – 32 700 USD

Технические характеристики

Максимальная высота резки: 20 см

Максимальная ширина резки: 25 см

Минимальная высота резки: 8 см

Максимальная длина заготовки для распила: 4 м

Минимальная длина заготовки для распила: 80 см

Скорость подачи заготовки: 4-7 м/мин (регулируется)

Общая мощность: 50 кВт

Тип охлаждения: воздух/вода

Размеры: 4200*1600*1500 кг

Вес: 1800 кг

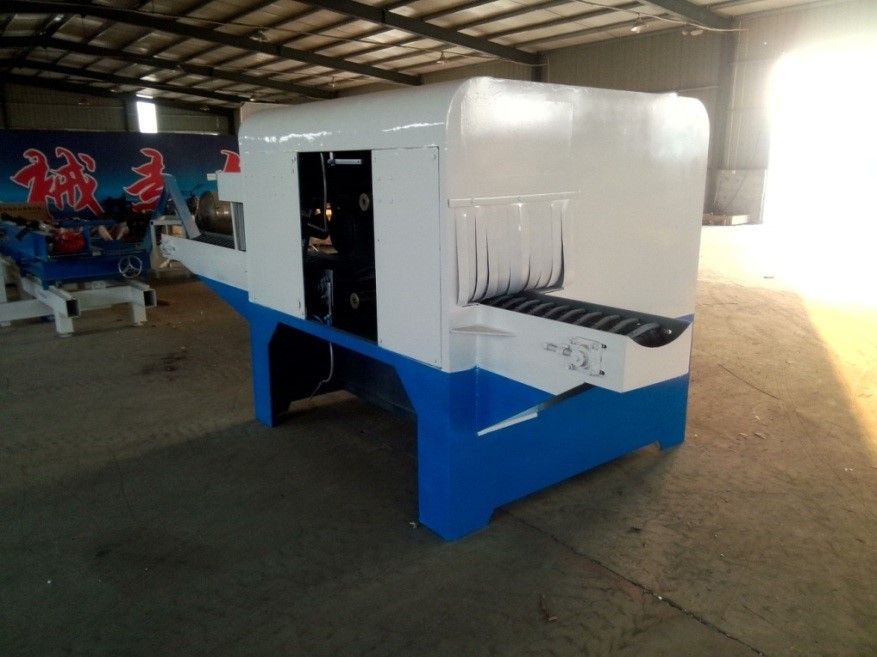

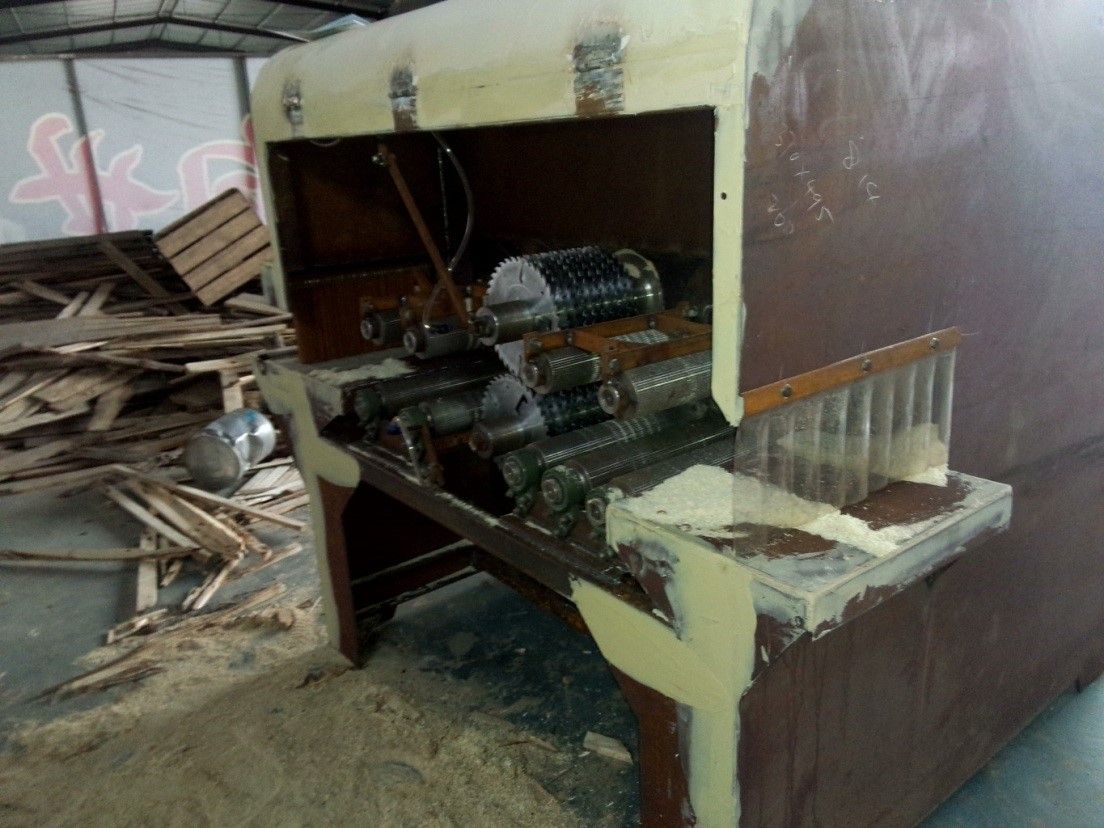

Пила для распила древесины – 23 800 USD




Технические характеристики

Максимальная высота пила: 16 см

Минимальная высота пила: 1.5 см

Максимальная ширина пила: 28 см

Минимальная ширина пила: не ограничена

Общая мощность: 54 кВт

Скорость загрузки материала: 6-12 м/мин

Тип загрузки: автоматический

Регулируемая скорость загрузки

Количество отрезных дисков: 20 шт (10 нижних, 10 верхних)

Тип корпуса: полностью закрытый

Тип охлаждения: водяное охлаждение

Размеры: 1900*1500*1700 мм

Вес: 1600 кг

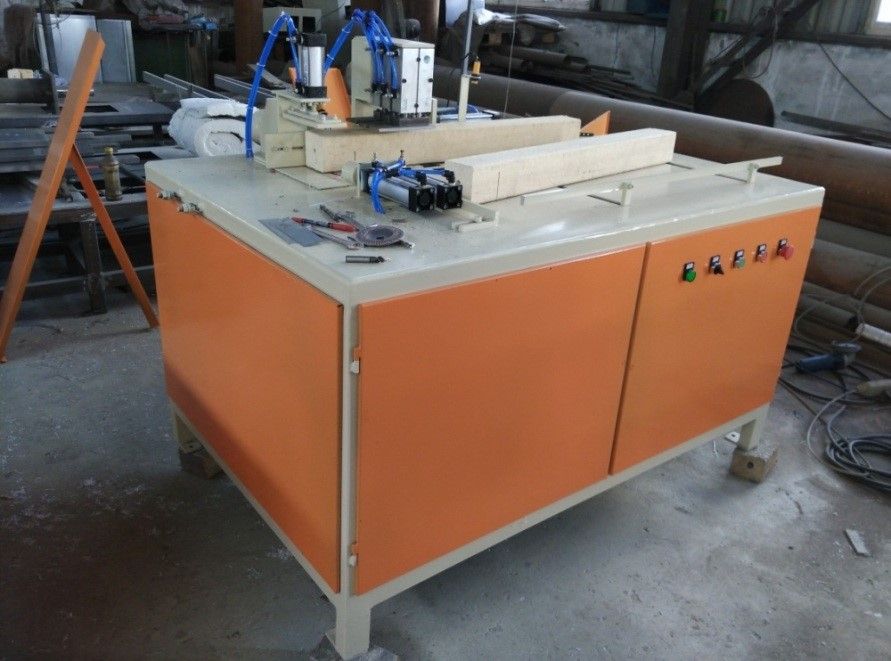

Станок для нарезки брусков – 15 200 USD



Технические характеристики

Напряжение: 220В/380 В

Мощность: 5.5 кВт

Размеры: 1600*1100*1200 мм

Вес: 500 кг

Диаметр пилы: 400 мм

Скорость вращения: 2800 об/мин

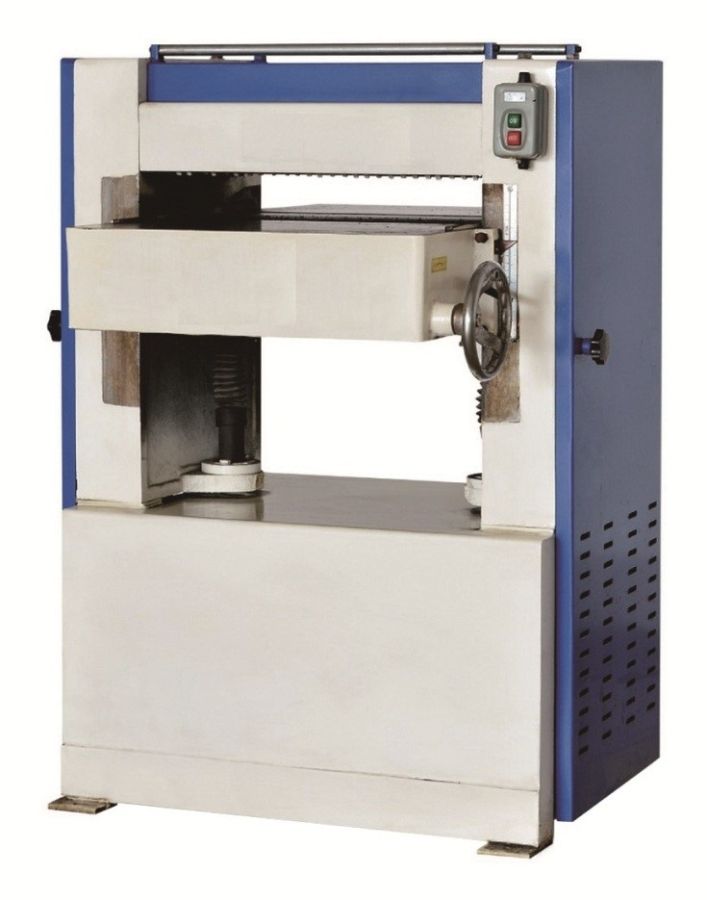

Рейсмусовый станок – 8 200 USD

Технические характеристики

Максимальная ширина обработки: 450 мм

Максимальная толщина обработки: 200 мм

Максимальная длина обработки: 200 мм

Минимальная толщина обработки: 5 мм

Скорость подачи: 10 м/мин

Скорость вращения фрезы: 5500 об/мин

Мощность двигателя: 5.5 кВт

Размеры: 1250*760*830 мм

Вес: 400 кг

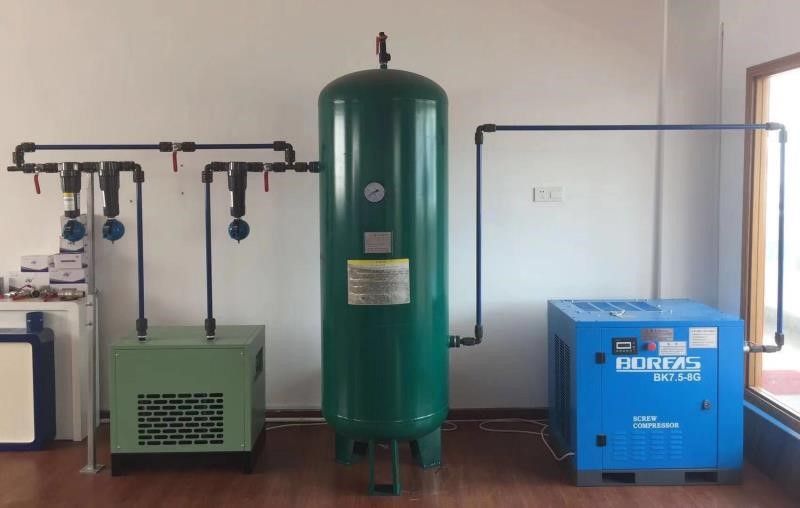

Установка холодной сушки воздуха (после компрессора) – 4 300 USD


Технические характеристики

Производительность: 2.5 м³/мин

Номинальное давление: 1 МПа

Рабочее давление: 0.6-1 МПа

Потери давления: <0.03

Номинальная температура воздуха на входе: 40℃

Максимальная температура воздуха на входе: 65℃

Максимальная рабочая температура: 40℃

Мощность: 2.21 кВт

Система охлаждения: воздушная

Напряжение: 220 В, 50 Гц, 3 фазы

Уровень шума: ≤60дБ

Номинальный диаметр впускного и выпускного патрубков: DN 1-1/2

Межцентровое расстояние между входящим и выходящим патрубками: 400 мм

Вес: 100 кг

Размеры: 700*420*810 мм


Схема технологического процесса производства поддонов

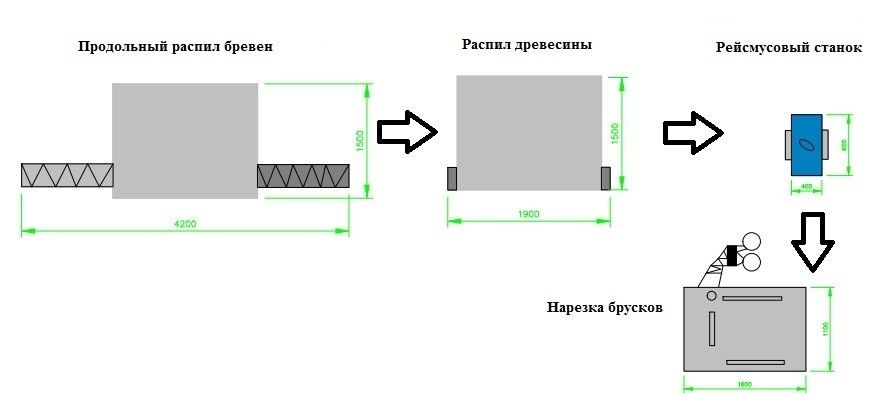

Схема технологического процесса распила


Список быстроизнашиваемых частей

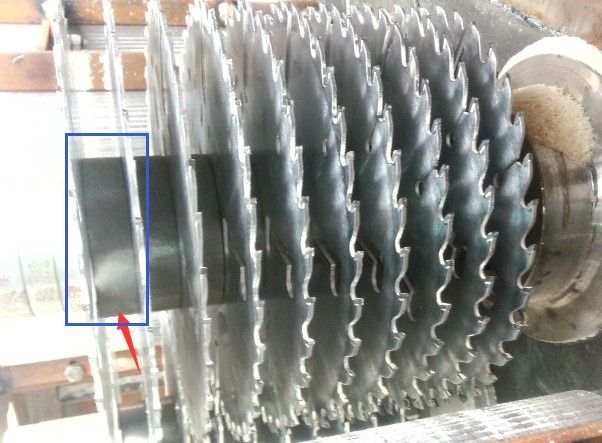

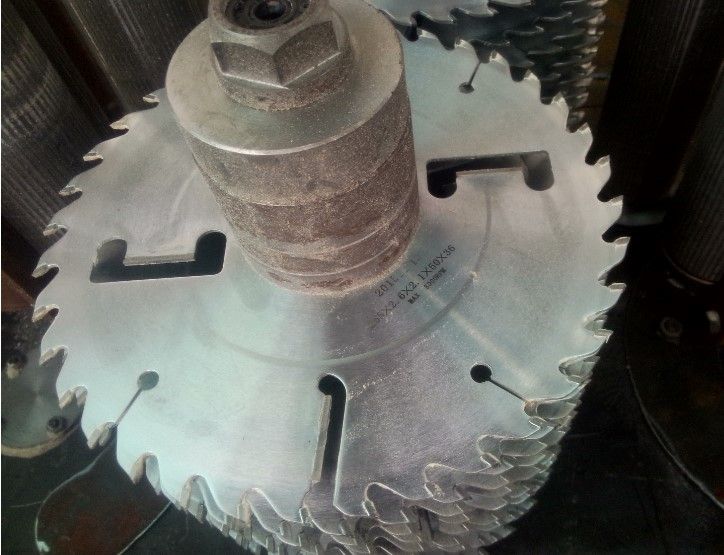

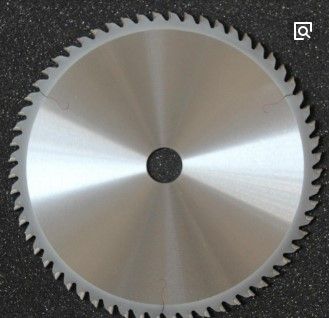

Отрезные диски на станок для продольного распила бревен – 1420 USD/комплект (20 шт)

Отрезные диски на станок для распила древесины -  1380 USD/комплект (20 шт)


Вал для установки отрезных дисков (Пила для продольного распила бревен) – 530 USD/шт

Вал для установки отрезных дисков (Пила для распила древесины) -  500 USD/шт

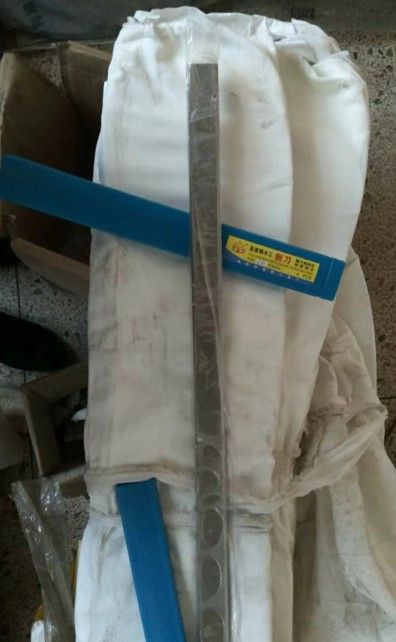

Ножи для рейсмусового станка – 252 USD/комплект (4 шт)


Отрезные диски для нарезки брусков – 205 USD/шт

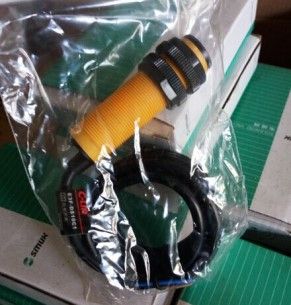

Фотодатчик – 62 USD/шт


Реле - 40 USD/шт


Переключатель - 40 USD/шт


Гвозди для пневмопистолета -  53 USD/шт

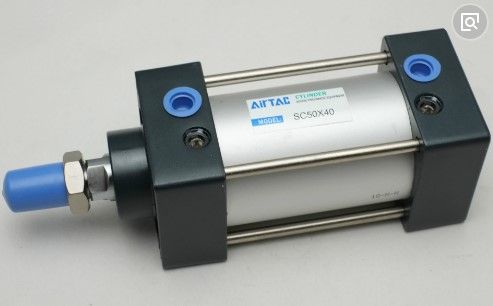

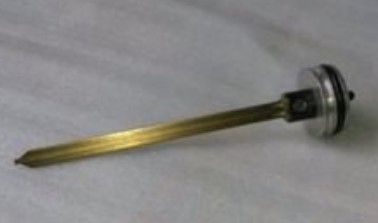

Воздушный цилиндр - 485 USD/шт

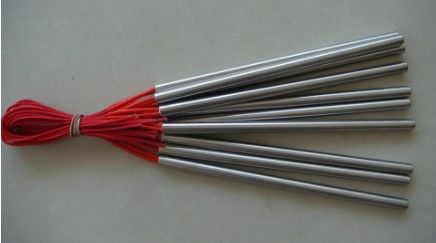

Нагревательныйэлемент - 40 USD/шт


Отрезные диски на станок для обрезки углов - 78 USD/шт

KЛЮЧЕВЫЕ МОМЕНТЫ

ДОСТАВКА – 25 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 110 РАБОЧИХ ДНЕЙ

ОПЛАТА ОСУЩЕСТВЛЯЕТСЯ ТРЕМЯ ТРАНШАМИ:

50% - ПРЕДОПЛАТА

30% - ПЕРЕД ОТПРАВКОЙ ОБОРУДОВАНИЯ С ЗАВОДА ИЗГОТОВИТЕЛЯ

20% - ПОСЛЕ ТАМОЖЕННОЙ ОЧИСТКИ В РОССИИ (ПЕРЕД ОТПРАВКОЙ КЛИЕНТУ).

ГАРАНТИЯ – 1 ГОД

ЦЕНА УКАЗАНА БЕЗ УЧЕТА УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ

ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ

ДОСТАВКА ИЗ НОВОСИБИРСКА В ДРУГИЕ ГОРОДА - ЗА СЧЁТ ПОКУПАТЕЛЯ








Линия подготовки поддонов.

На производство поступают поддоны размерами 800*1200 и 1000*1200 (Фото 1), поддоны доставляются на фурах.  Далее погрузчиком пачки поддонов перевозятся к линии подготовки поддонов.

Фото №1



Особенность  в том, что для перевозки большего количества поддонов, поддоны складываются друг в друга  Фото №2. Что требует, разобрать пачки, и собрать в пачки как на фото №3. для подачи на производственные линии.

Фото№2



Для работы производственных линий завода, требуется, чтобы поддоны были собраны в пачки с правильно стоящими поддонами. Фото№3.





Фото№3.



В данном ТЗ будут использованы не стандартное описание некоторых моментов в работе линии

---Правильно стоящий поддон – поддон, который установлен на основание своей нижней частью как на Рис. №1. Рабочей поверхностью сверху.

Рис. №1.

---Не правильно стоящий поддон -- поддон, который установлен рабочей поверхностью в низ к основанию. Рис. №2.

Рис. №2.

В связи с этим необходимо построить автоматическую линию.

В данной блок схеме требуется изготовить блоки под номерами 1-2-3-4-5-6.                        Для точного размещения линии в цеху и позиционирования с существующей линией прошу дать размеры линии ширина, длина, высота.







Блок схема №1

Для построения данной линии требуется следующее оборудование:


  • Конвейер загрузки пачек поддонов.


На данный конвейер погрузчиком будут устанавливаться пачки поддонов как на фото №2 для дальнейшей подачи в автоматическом режиме на станок для разбора пачки.




  • Станок для разборки пачки поддонов.


На данном этапе требуется отделять по одному поддону снизу от пачки и подавать в автоматическом режиме на конвейер для переворачивания поддонов.




  • Конвейер с механизмом переворачивания поддона на 180 градусов.


Данный конвейер работает в автоматическом режиме и должен распознавать, какой поддон нужно пропустить на следующий этап (правильно стоящий поддон как на Рис. №1) или перевернуть поддон, если он не в правильном положении как на Рис. №2.

Далее поддон в автоматическом режиме подается на следующий этап.




  • Станок для сборки поддонов в пачку.


На данном станке поддоны собираются в пачки Фото №3 и далее подаются на комбинированный конвейер вывода пачки.




  • Комбинированный конвейер.


      Данный конвейер состоит из двух частей, цепного конвейера и роликового конвейера.

      Часть цепного конвейера встроена в роликовый конвейер и перемещается верх и вниз,

      (Например, при помощи пневматической системы)

      Принцип работы:

      В нормальном положении цепной конвейер всегда должен быть опущен ниже уровня

      верхней точки роликового конвейера для того, чтобы, если загрузка поддонов

      будет осуществлятся погрузчиком на конвейер №6, то цепной конвейер не мешал бы

      перемещению поддонов от конвейера №6 по конвейеру №5 к конвейеру №7.



     Перед тем как пачка поддонов из станка сборки поддонов №4 поступает на цепной

     комбинированный конвейер №5, он поднимается.

     Пачка поддонов перемещается по цепному конвейеру над роликовым до совмещения

     центра поддонов и центра роликового конвейера. По сигналу встроенного оптического

     датчика положения пачки поддонов, цепной конвейер останавливается и опускается,

     далее с задержкой 5-10 секунд включается привод роликового конвейера №5 и пачка

     перемещается на конвейер №7.




  • Роликовый конвейер размерами для установки одной пачки поддонов по ширине, то есть,


     сторонами, которые имеют размеры 800мм и 1000мм по направлению работы линии.



По всей проектируемой линии поддоны перемещаются по длине, то есть, стороной 1200мм по направлению работы линии. При таком прохождении поддона не потребуется конвейер с поворотной частью на 90 градусов и не потребуется перенастраивать станок №4 под разные типы поддонов из-за разной ширины, евро стандарт - ширина 800мм, паллет FIN – имеет ширину 1000мм. Фото № 1.



Согласно Блок – схемы №1 видно, что комбинированный конвейер №5 установлен к существующей линии перемещения поддонов. При проектировании необходимо учитывать

высоту уже установленных конвейеров линии подачи поддонов.

Высота установленных роликовых конвейеров линии подачи поддонов составляет 630мм.



В случае если высота конвейеров проектируемой линии будет выше, чем 630мм, то необходимо перемещением (вверх, вниз) цепной части комбинированного конвейера № 5, скомпенсировать разность высоты конвейеров проектируемой линии и роликовой частью комбинированного конвейера №5.



По алгоритму работы проектируемой линии требуется предусмотреть такие случаи как:

     В случае, когда на конвейере № 7 блок – схемы №1, уже есть пачка поддонов, то выгрузив

     пачку поддонов с проектируемой линии на роликовую часть комбинированного

     конвейера № 5, она (пачка поддонов) не перемещалась на конвейер №7.



     Так же и в случае, когда пачка поддонов стоит на роликовой части комбинированного

     Конвейера № 5 то цепная его часть не срабатывает до момента, когда пачка поддонов не

     переместится далее и не освободится роликовая часть конвейера.

     Соответственно, чтобы не допустить сбоев работы каждый узел линии должен (понимать) что следующий узел занят или свободен.



Комплектация.
В стандартную комплектацию робота входят:
1. Рука робота-манипулятора.
2. Контроллер управления.
3. Пульт программирования.
4. Комплект соединительных кабелей.

Технические
характеристики

Количество осей: 6
Грузоподъемность: 165 кг
Повторяемость позиции: ±0.04 мм
Досягаемость: 2900 мм
Потребляемая мощность: 10 кВА
Масса робота: 1800 кг
Класс защиты: IP67









Стоимость оборудования.

1 Робот в комплекте.

2 Универсальный захват.

3 Дополнительное оборудование (оборудование места

для установки новой пачки, светосигнальное

оборудование и т.п.)

4 Системы безопасности (как дополнительная опция).

5 ПНР и интеграция с периферией.

Итого 173 400 USD С НДС



Описание техпроцесса



Согласно полученному ТЗ, роботизированная ячейка должна разбирать стопки поддонов из их транспортировочного состояния и складывать поддоны на конвейер в определенном положении.



Основные компоненты роботизированной ячейки:


  1. Робот
  2. Универсальный захват.
  3. Вспомогательные устройства.
  4. Системы безопасности.





Робот– описание приведено выше.



Универсальный захват. Позволяет определить высоту, на которой находится верхний поддон в стопке и положение, в котором находится поддон («нормальное» или «перевернутое»). Так же он оснащен двумя группами клэмпов, которые позволяют взять поддон из любого положения.

Определение высоты и положения поддона определяется двумя группами датчиков,

расположенных в определенных частях захвата. Захват позиционируется роботом на

определенной высоте над стопкой поддонов и далее опускается вертикально вниз до касания

верхнего поддона.



Если поддон сориентирован в «нормальном» положении, то срабатывает условно первая группа датчиков касания. Если поддон сориентирован в «перевернутом» положении, то срабатывает условно вторая группа датчиков касания. В зависимости от того, какие датчики сработали автоматически применяется алгоритм для захвата поддона.



К вспомогательным устройствам относятся металлоконструкции, позволяющие устанавливать новую пачку поддонов в определенное место, тумба для установки робота, а также прочие конструктивные элементы комплекса.



Система безопасности строится на световых барьерах. Обеспечивает остановку робота в том

случае, когда в опасной зоне оказывается человек.



Алгоритм работы комплекса кратко можно описать следующим образом.



Оператор погрузчика устанавливает пачку поддонов в зону работы роботизированной ячейки. При этом, высота этой пачки может быть не всегда одинаковая, верхний поддон может находиться в любом положении в «нормальном» или в «перевернутом», в самой пачке могут быть «ошибки» в последовательности укладки поддонов. Это не повлияет на работу, так как применяемый алгоритм адаптивный.



Далее оператор комплекса запускает робота (условно, нажимает зеленую кнопку на выносном пульте оператора). Робот определяет высоту и положение поддона, захватывает поддон, переворачивает (в случае необходимости) и ставит на конвейер. Процесс повторяется до последнего поддона в пачке. После чего робот останавливается в парковочном положении и информирует оператора (по средствам светосигнальной колонны) о готовности к установке следующей пачки.



В данном предварительном предложении содержится описание самого простейшего уровня

автоматизации, так как исходное ТЗ не содержит конкретный требований. Более глубокая

автоматизация возможна, если таковые требования будут формализованы в более детальном ТЗ.






Машина хороша проста. Но тут пара вопросов. Это машина но она опять же берет по одному подданный собирает в пачку. Понятно что основная часть смещается на разные расстояния за программирование для того чтобы он собирался один влево вправо где то 150 200 миллиметров разница. Передвижение рамы по рельсам понятно но вот производители могут гарантировать нормальный запас каждого подданного из пачки уже. Мы же будем разбирать вот эту пачку а соответственно средние каблуки всегда рядом и когда за цепь вот этого красного цвета закрывается для захвата подданных не будет ли он цеплять у нас соседний каблук посередине как раз то что я отметил кубики. То есть нужно например взять нам правый подданный а на зажим попадет еще и каблук левого. И он будет у нас брать два поддона например один из за того что плохо взялся отважится. Но такие моменты нужно как то. Уточнить плюс нужно обязательно чтобы программирование панель именно по смещению мы чтобы могли перемещение основной работы по этим рельсам задавать сами панели управления. То есть например это стандартный подан он ездит на такую длину а на европу до него уже перемещение будет намного меньше. То есть например нам нужно будет забить метров 200 300 меньше. Ну короче полное управление позиционирование должно быть с панели управления перемещением по высоте по рельсам всей конструкции которые приезжают. И самое главное могут ли они что то сказать по этому поводу чтобы мы дали по одному подданным спячки. Соответственно придется запускать в станок почти всегда одинаково сложные. То есть например чтобы он понимал что как на картинке и отметил что первым нужно будет например убрать потом с каблуком справа а потом уже пойдет каблук камень слева.



Ну и хотелось бы посмотреть на коммерческое предложение стоимости этой машины. Ну и также хотелось бы в обязательном порядке ознакомиться с программным обеспечением будет ли там русский хотя он нужен обязательно русский язык на панели управления. Также хотелось бы знать какие используются. Элементы для работы то есть цепи звезды какие моторы докторе стоят какие частоты преобразовать не стоят. Ну то есть такого плана. То есть сразу же чтобы например собрать денег для того чтобы были запасные части. Ну и принцип работы. И еще самое главное хотел спросить по панели управления можем ли мы в панели управления задать две программы например скажем и например как я вижу оператор подходит нажимает в центр для механического кнопку например стандартный полет машина полностью сразу переходит в режим работы для стандартных подданных то есть там уже забито смещение основной рамы высота подъема то есть сколько полет в пачке у нас здесь на видео показаны раз в 2 3 4 5. Но у нас пачки будут минимум лет 10 это минимум 10 12 а то и 15. То есть соответственно и количество подданных в пачке должно тоже программирование. И другой случай когда после евро подданный оператор подходит нажимает кнопочку опять же с механической евро подданные. Лучше бы это механическая была кнопка если такое есть вообще и все машины опять же переходят на программу евро под дом где опять же уже все забито и расстояний смещение смещение прироста при передвижении рамы опять же высота подонков ну то есть количество пачек поданных в пачки ну и так далее. Хорошо было если бы программа была на русском языке обязательно и соответственно максимум. Сегодня например инженерный режим для настройки этой машины и так же для простого управления оператором просто такие как будто мы две программы создали а он подошел и просто включал евро и стандарт и машину ему уже автоматом перестраиваться.

 То есть я понимаю это все возможно но позиционирование на рельсах вот этой основной рамы при перемещении должно быть настолько четко позиционирования и перемещаться должно безошибочно. То есть у нас каблук например состоит сейчас смотрю так у стандартного подана ширина каблук 100 миллиметров. Соответственно мы можем ему перемещение рамы задавать. Ну к примеру например 2100 миллиметров и перевернуть и потом будем брать например 2 тысячи то есть плюс минус 100 миллиметров он будет ездить каждый раз. Вот тогда если четкое позиционирование перемещение при перемещении рамы основной по рельсам настолько четко позиционируется что там шаговой двигатель стоит. Если синхронные то думаю это сложно сделать. Скорее всего наверное стоит пошагово двигателем с частотой преобразовать или датчиками которые подсчитывают скорее всего нужное расстояние для перемещения. А с евро подданным например у него у евро подданного средний каблук 145 миллиметров. Соответственно расстояние позиционирования при захвате евро подданным будет уже совершенно разные 145 минус 5.






Нет комментариев Добавить комментарий
