Анализатор спектра Signal Hound USB-SA124B

Анализатор спектра Signal Hound USB-SA124B

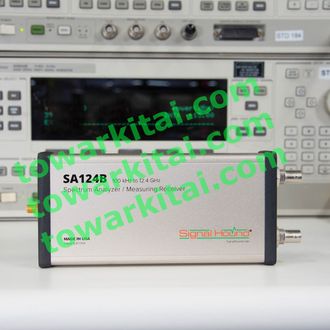

The Signal Hound USB-SA124B - это USB-анализатор спектра с экономичной частотой от 100 кГц до 12,4 ГГц и измерительным приемником. Используя последние инновации в радиочастотной технологии, Signal Hound обладает чувствительностью, точностью и динамическим диапазоном, которые можно ожидать от устройства, во много раз превосходящего его по стоимости. Питание Signal Hound осуществляется от USB-кабеля, что устраняет необходимость в отдельном источнике питания. Длина прибора составляет менее 8 дюймов в длину и весом менее 1 фунта, Signal Hound можно использовать практически везде!

ЧАСТОТА

- Диапазон частот: 100 кГц - 12,4 ГГц

- Временная база: 10 МГц вход и выход опорной частоты

- Точность внутреннего эталона частоты: ±1ppm (стандарт);

1 x 10-7 (опция-02)

- Полоса пропускания разрешения: от 1 Гц до 250 кГц и 6 МГц

АМПЛИТУДА (RBW ≤100 KHZ)

- Диапазон: +10 дБм до отображаемого среднего уровня шума

уровня (DANL)

- Абсолютная точность (от 0 дБ до DANL):

±1,5 дБ (100 кГц - 6 ГГц)

±2,5 дБ (6 ГГц - 12,4 ГГц)

ОТОБРАЖАЕМЫЙ СРЕДНИЙ УРОВЕНЬ ШУМА (ДБМ/ГЦ)

100 кГц - 10 МГц -147 дБм

10 МГц - 100 МГц -151 дБм

100 МГц до 3,0 ГГц -152 дБм

3,0 ГГц до 5,5 ГГц -145 дБм

5,5 ГГц - 7,0 ГГц -149 дБм

7,0 ГГц - 8,0 ГГц -147 дБм

8,0 ГГц - 11,0 ГГц -134 дБм

11,0 ГГц - 12,4 ГГц -129 дБм

ОСТАТОЧНЫЕ ОТКЛИКИ (RBW = 6,5 КГЦ)

100 кГц - 10 МГц -100 дБм

10 МГц - 8,0 ГГц -93 дБм

8,0 ГГц - 11,0 ГГц -82 дБм

11,0 ГГц - 12,4 ГГц -85 дБм

Прибор Signal Hound способен выполнять широкий диапазон измерений с полосой разрешения от

менее 1 Гц до 250 кГц. Внутренний I/Q демодулятор захватывает до 2 мегабайт информации каждую

секунду, с аппаратно ограниченной полосой пропускания 250 КГц. Развертки с диапазонами, превышающими эту полосу, фактически являются

комбинацией многих меньших разверток, математически объединенных для отсеивания изображений и помех.

отклики.

В дополнение к демодулятору I/Q имеется детектор логарифмической мощности на RBW 6 МГц для более быстрой низкочувствительной развертки от 200 МГц до 250 КГц.

чувствительности в диапазоне от 200 МГц до 12,4 ГГц (неуточненная производительность до 13 ГГц).

2.2.1 Подавление изображений и наводок в режиме развертки

USB-SA124B не имеет аппаратного подавления изображения, вместо этого он полагается на программный алгоритм.

для подавления откликов изображения. Алгоритм смешивает входящее радиочастотное излучение с двумя различными частотами локального генератора

частотами, обычно разнесенными на 21,4 МГц и составляющими до 100 миллисекунд, и отбрасывает отклики, не присутствующие

в обоих случаях. Этот алгоритм имеет некоторые ограничения:

1. Для отображения обоих захватов сигнал должен присутствовать. Импульсные или развернутые сигналы, которые

не остаются на заданной частоте в течение этого времени, будут отклонены как потенциальное изображение или ложный сигнал.

отклики.

1. Огибающая аналоговой модуляции может быть обрезана, так как определенные частотные компоненты

огибающей модуляции могут не присутствовать в оба момента времени. Большая часть цифровой модуляции имеет тенденцию к равномерному распределению

энергия равномерно распределяется по полосе пропускания и относительно защищена от этого эффекта.

1. Два входных радиочастотных сигнала, разнесенные на 42,8 МГц, будут генерировать помехи на полпути между двумя входными радиочастотными сигналами.

двумя РЧ входными сигналами. Эта помеха не будет присутствовать, если выбран диапазон 200 кГц.

выбран. Из-за этого эффекта широкополосные сигналы, превышающие 42 МГц, не могут быть точно измерены с помощью USBSA44B.

Отключение подавления изображения позволит отображать импульсные и развернутые сигналы, и не будет зажимать модуляцию, но изображение и помехи будут присутствовать.

но изображение и помехи могут стать серьезной проблемой для некоторых измерений. Если

для вашего приложения требуется аппаратное подавление изображения, рассмотрите наш BB60C.

КЛЮЧЕВЫЕ МОМЕНТЫ
АНАЛИЗАТОРЫ СПЕКТРА В НАЛИЧИИ НА СКЛАДЕ В КИТАЕ!
ПРЕДОПЛАТА 100%
ДОСТАВКА – 20-25 ДНЕЙ
ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ
ДОСТАВКА ИЗ НОВОСИБИРСКА В ДРУГИЕ ГОРОДА - ЗА СЧЁТ ПОКУПАТЕЛЯ ПО ТАРИФАМ ТРАНСПОРТНЫХ КОМПАНИЙ
