Линия для производства самосверлящих саморезов

Артикул: 574
129500 USD

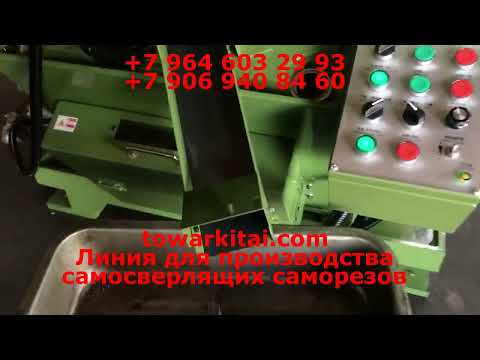

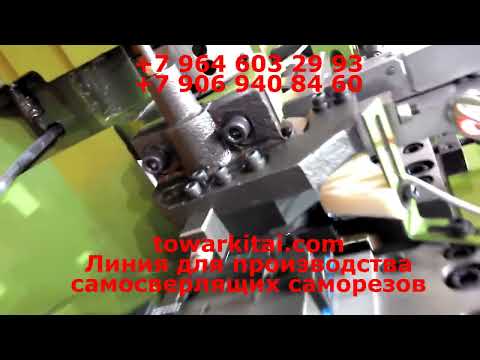

Линия для производства самосверлящих саморезов

Линия для производства самосверлящих саморезов


Линия состоит из 3-х станков:


Холодновысадочный автомат ID5x65 - 21 750 USD


Технические характеристики

Максимальный диаметр готовых изделий: 2-5 мм
Длина готовых изделий: 12-65 мм
Максимальная производительность: 140-160 шт/мин
Количество станций штамповки: 1
Максимальная длина резки: 85 мм
Статичная длина выдвижения матрицы (K.O ход): 90 мм
Динамическая длина выдвижения матрицы (P.K.O ход): 7 мм
Размер среза (толщина*ширина *длина): 9*32*65 мм
Диаметр статичного держателя матрицы / Размер главной матрицы: Ф34.5 / 80мм
Размеры основного штампа: Ф31*60
Диаметр отрезного штампа: Ф19 мм
Главный ход скользящего контакта: 92 мм
Мощность двигателя: 2.2 кВт
Мощность масляного насоса двигателя: 180 Вт
Размеры станка: 1.85*1.1*1.22 м
Вес: 1800 кг


Резьбонакатной станок IC6x75 - 20 500 USD



Технические характеристики
Максимальный диаметр готовых изделий: 2-6 мм
Максимальная длина готовых изделий: 75 мм
Максимальная производительность: 160-180 шт/мин
Динамические /Статические размеры зубца: 127/108x25 мм
Мощность двигателя: 5.5 кВт
Мощность насоса для смазки: 25 Вт
Мощность системы охлаждения насоса: 90 Вт

Вес: 2200 кг

Размеры станка: 2.14*1.7*1.6 м


Станок для нарезки сверлящего основания самореза SDM-3/125 - 87 250 USD



Технические характеристики

Готовый саморез:

Диаметр: 2.8-4.9 мм, длина 10-125 мм

Инвертер: 7.36 кВт

Двигатель: 5.5 кВт

Производительность: 100-500 шт/мин

ЖК - Дисплей

Вес: 2200 кг

Размеры: 1.9*1.4*1.6 м



ФОТО КОНЕЧНОГО ПРОДУКТА


ОСНОВНЫЕ ВОПРОСЫ ПО ПРОИЗВОДСТВУ САМОРЕЗОВ


Прессформы изготавливаются заводом под конкретный диаметр саморезов (предварительно согласованный с покупателем), поменять его невозможно


Прессформа на холодновысадочный автомат формирует дизайн головки, диаметр и длину самореза


Прессформа (состоит из 2 плашек, одна крепится на станке, другая подвижна)  на резьбонакатной станок накатывает резьбу на саморезах


Чтобы производить саморезы одного диаметра, с одинаковым дизайном головки, с одинаковой резьбой, но с разной длиной нужно приобрести: 1 прессформу на холодновысадочный автомат и несколько прессформ на резьбонакатной станок в зависимости от диаметра и длины самореза), а длину самореза регулировать с помощью замены стержней в прессформе


Стержень выталкивает (высаживает заготовку), пробойник формирует тип шлица самореза, устанавливаются в прессформу на холодновысадочном автомате


Со станками поставляется инструменты: набор гаечных ключей, крестовая отвёртка, шестигранный ключ, инструкция на английском языке


Рекомендованное сырье: проволока из углеродистой стали, медь, нержавеющая сталь, карбоновая сталь можно использовать без термозакалки для дерева, гипсокартона, проволока ГОСТ 5663-79, Применяемые марки стали: 08-20 кп, 08-45, СТАЛЬ 10, 08; 08кп; 10-10кп; 15-15кп; 20; 20кп; 25; 30; 35; 40; 45.

Cырье можно купить в РФ цена за 1 тонну: 70-110 т.р. на Урале (Челябинск, Магнитогорск, Екатеринбург и т.д.), проволока из Китая обойдется в 5700-6500 USD/тонна

Данные станки без ЧПУ

Для производства черных саморезов необходимо использовать термозакалочную печь

Для защиты от ржавчины саморезы должны обрабатываться в линии гальванизации, где на них наноситься защитное покрытие

За станками должен работать высококвалифицированный оператор (1-2 человека в зависимости от количества станков)

Прессформы для холодновысадочного автомата могут эксплуатироваться довольно длительный срок, прессформы для резьбонакатного станка подлежат замене, если возникают проблемы с нарезанием резьбы

Себестоимость самореза – 30-50 копеек, с учетом всех затрат на электроэнергию, зарплату, аренду и т.д



Станки охлаждаются маслом, масло подается с помощью насоса, которым оборудован станок, расход масла минимален, т.к. используется система циркуляции масла, в новых станках масло меняется раз в месяц, в редукторе масло меняется раз в 6 месяцев, количество масла определяется конкретной моделью станка, раз в месяц необходимо производить чистку масляного насоса. Смазочные материалы: любое машинное масло, летом №40, зимой №10 (Вязкость моторного масла по SAE)


Количество саморезов в 1 тонне зависит от каждого конкретного типа, длины и диаметра самореза

Из 1 тонны получается 980 кг саморезов


Для правильного подбора станков необходимо предоставить чертеж конечного самореза с указанием всех размеров


РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СТАНКОВ

Для производства одного диаметра самореза необходимы 2 прессформы –

1 на холодновысадочный автомат и 1 на резьбонакатной станок:

стоимость 1 прессформы на холодновысадочный автомат – 1960 USD

стоимость 1 прессформы на резьбонакатной станок – 1430 USD

стоимость 1 прессформы на станок для нарезки сверлящего основания - 2250 USD

Прессформы для холодновысадочного автомата рассчитаны на производство

31 000 000 - 35 000 000 шт / (1 комплект)

Прессформы на резьбонакатной станок рассчитаны на производство

31 000 000 - 35 000 000 шт / (1 комплект)

Прессформы на станок для нарезки сверлящего основания рассчитаны на производство

31 000 000 - 35 000 000 шт / (1 комплект)

стоимость пробойника – 21 USD/шт

стоимость стержня – 21 USD/шт

Пробойники для холодновысадочного автомата рассчитаны на производство

2 000 000 – 3 300 000 шт / (1 шт)

Стержни для холодновысадочного автомата рассчитаны на производство

2 000 000 – 3 300 000 шт / (1 шт)


КЛЮЧЕВЫЕ МОМЕНТЫ
ДОСТАВКА – 25 ДНЕЙ

СРОК ИЗГОТОВЛЕНИЯ ЛИНИИ – 50 ДНЕЙ
ОПЛАТА ОСУЩЕСТВЛЯЕТСЯ ТРЕМЯ ТРАНШАМИ:

50% - ПРЕДОПЛАТА

30% - ПЕРЕД ОТПРАВКОЙ ОБОРУДОВАНИЯ С ЗАВОДА ИЗГОТОВИТЕЛЯ

20% - ПОСЛЕ ТАМОЖЕННОЙ ОЧИСТКИ В РОССИИ (ПЕРЕД ОТПРАВКОЙ КЛИЕНТУ)

ГАРАНТИЯ – 1 ГОД

ЦЕНА УКАЗАНА БЕЗ УЧЕТА УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ

ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ

ДОСТАВКА ИЗ НОВОСИБИРСКА В ДРУГИЕ ГОРОДА - ЗА СЧЁТ ПОКУПАТЕЛЯ
