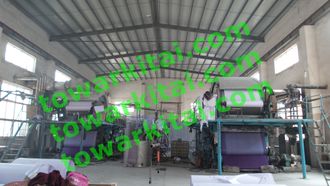

Линия по производству писчей бумаги
Линия по производству писчей бумаги
Линия по производству писчей бумаги
Описание тех.процесса и принцип работы
Линия по производству писчей бумаги состоит из 3-ех блоков:
1)Блок переработки
2)Бумагоделательная машина - БДМ
3)Блок дальнейшей обработки бумаги
Блок переработки
Задачи: Переработка второсортной бумаги с целью получения чистой целлюлозы, как сырья, для дальнейшего производства бумаги.
Компоненты: Гидроразбиватель. Высокочастотный вибрирующий сеточный стол. Дуговая сортировка с напорной подачей. Рифайнер. Машина центробежной сортировки. Толкатели. Подземные смесители. Вакуумный насос. Массный насос. Шлакоотделители.
Коротко о техническом процессе: В гидроразбиватель подают сырье (старые книги, газеты и др. второсортную бумагу), где оно смешивается с водой и превращается в водную суспензию. Получившаяся водная суспензия поступает на высокочастотный вибрирующий сеточный стол, где происходит первичная очистка от грубых не перемолотых и не растворившихся материалов (например, куски картона). После этого машина дуговой сортировки убирает грубые мелкие материалы в виде кусочков пластика и др. Машина центробежной сортировки используется для тонкой очистки. Тонкие и эластичные волокна, прошедшие через сито, разбавленные водой до требуемой концентрации, перемещаются в бассейн. Нерастворимые пучки волокон вместе с примесями, образующими фильтрующий слой, под напором поступающей целлюлозной суспензии движутся вперед и после следующего сортирования и отмывки удаляются через патрубок для удаления отходов. Самой важной частью процесса переработки и очистки является Рифайнер. Он очищает водную суспензию до готовой чистой целлюлозы, которая в дальнейшем поступает в БДМ.
БДМ
Задачи: Производство бумажного полотна из чистой целлюлозы.
БДМ состоит из 4-ех частей: сеточной, прессовочной, сушильной и отделочной.
Сеточная часть служит для обезвоживания водной суспензии и превращения её в целлюлозное полотно. Сеточная часть-это бесконечную сеть, привод которой осуществляется гауч-валом. Обезвоживание бумажной суспензии и формирование бумажного полотна происходят за счёт отжима валиков. Дальнейшее обезвоживание происходит над обезвоживающими коробками под действием вакуума, создаваемого специальными насосами.
В прессовочной части происходит следующий этап обезвоживания бумаги механическим способом. Проходя через вальцевые прессы происходит изменение характеристик бумажного полотна: увеличивается прочность, прозрачность, снижается пористость и увеличивается влагостойкость.
Сушильная часть состоит из вращающихся, обогреваемых изнутри паром, цилиндров-барабанов. Поверхность цилиндров нагревается при помощи пара, позже к ней прижимают полотно из целлюлозы при помощи сукон. Сукна обеспечивают хороший теплообмен и поддерживают поверхность целлюлозы равномерно ровной. Полотно из целлюлозы перемещается между цилиндрами и высушивается до содержания влаги 5-7%.
Отделочная часть состоит из нескольких чугунных валов. Бумагу заранее охлаждают несколько раз в охладительных цилиндрах, тем самым придавая ей больше мягкости и эластичности. Бумага движется между валами, становясь более гладкой и плотной. Далее бумага наматывается в рулон и разрезается на продольно-режущем станке.
Блок дальнейшей обработки бумаги
Задачи: обработка, нарезка и упаковка бумаги
Компоненты: Опционально
Данный блок является самым опциональным в устройстве, т.к. все оборудование подбирается согласно требованиям клиента. Если Вам нужна бумага в рулонах, то блок обработки будет состоять из 2-ух, а иногда 3-ех станков. Если же Вам на выходе требуется бумага формата А4 уже упакованная в пачки, то размер блока обработки может увеличиться до 6-7 станков и больше.
Каждый из блоков может быть приобретен отдельно, но не каждый может быть легко синхронизирован с оборудованием от других производителей. Особое внимание следует уделять блоку переработки, т.к. от него напрямую зависит диапазон используемого сырья, его цена и доступность. Так же существуют линии без блока переработки в принципе, материалом служит очищенная целлюлоза, однако в таком случае резко возрастает себестоимость производства.
Линия по производству писчей бумаги
Технические характеристики
Производимая бумага: Писчая белая бумага
Плотность: 40-150гр/м
Ширина производимой бумаги: 1200мм
Производительность: 5-8 тонн/день
Ширина колеи: 1800мм
А) Оборудование для производства целлюлозы:
1) 5м³ Гидроразбиватель: В основном используется для измельчения второсортной бумаги и др. макулатуры. Картон не подходит. Имеет высокую производительность и долгий срок службы.
Количество: 1шт
Мощность: 37 кВт
2)1м2 Высокочастотный вибрирующий сеточный стол
Сеточный стол находится в постоянном движении, равномерно распределяя поступающую на него бумажную массу по ширине стола. Выполняет функцию первичной очистки бумажной массы от грубых не растворившихся материалов и сырьевых отходов.
Количество: 1шт
Мощность: 2.2кВт
3) 0.6 м2 Дуговая сортировка с напорной подачей
Используется для отбора и отчистки целлюлозы. В процессе отчистки удаляются самые мелкие примеси (гранулы, мелкие фрагменты пластика и др.)
Количество: 1шт
Мощность: 22кВт
4) Рифайнер. Очистительная установка это основная часть оборудования, производит чистую целлюлозу.
Количество: 2шт
Мощность: 22кВт
5) Машина центробежной сортировки. Используется для тонкой очистки целлюлозы
Количество: 1шт
Мощность:11кВт
6) Ф500 Толкатель. Спиральный толкатель используется для равномерного распределения целлюлозы.
Количество штук: 4шт
Мощность: 16,5 кВт
7)Подземные смесители. Смешивают воду и целлюлозу.
Количество: 2шт
Мощность:6 кВт
8) Вакуумный насос. Используется перед процессом сушки для обезвоживания целлюлозы
Количество: 1шт
Мощность: 7,5кВт
9) Массный насос. Используются для перекачивания целлюлозы.
Количество: 8шт
Мощность: 24кВт
10) Шлакоотделитель.
Количество: 2 группы
Мощность: 7,5 кВт
B)Бумагоделательная машина
1)Задний цилиндр вытяжного устройства
Характеристики: Φ380×1500×1800
Количество: 1 шт
Материал: Рабочая поверхность валиков состояит из стальной бесшовной трубы, поверхность покрыта резиной толщиной 20мм, жесткость 95° ±2
Подшипник: 310
2)Каркас: каркас и подпорка имеют форму коробки.
2)Части цилиндра: 2 комплекта цилиндров
2.1 Цилиндрическая форма
Характеристики: Φ1250×1450×1800
Количество: 2шт
Материалы: Нержавеющая сталь листового типа, толщина 1,5-2.0мм, болванка из нержавеющей стали Φ10мм. Питатель с ленточным шнеком толщина 35мм-40мм, чугун.
Подшипник: 3615
2.2 Цилиндрический бак
Количество: 2шт
Материал: Бак выполнен из сварных стальных пластин, внутренняя часть полностью отполирована, чтобы не цеплять целлюлозу. Дуговая рама выполнена из нержавеющей стали.
Использует квадратную коническую трубу как входную и мультитрубы как распределительное устройство, чтобы смешивать целлюлозу с диспергантом, потом диффузия и усадка.
2.2.1 Квадратная коническая труба
Количество: 2шт
Материал: сделано из SUS304 нержавеющей стальной пластины, толщина стали 3мм Количество рефлюкса: 8-12%
2.2.2 Мультитрубы
Количество: 3шт
Материал: сделаны из SUS304 нержавеющей стальной трубы, внешний диаметр Φ20мм, внутренний диаметр Φ16мм.
2.2.3 Распылительная труба высокого давления (очиститель)
Количество: 2 шт
Основная структура:
Носик сделан из нержавеющей стали, диаметр 1мм, водяное давление 0.4-0.6МПа.
Материал: труба из нержавеющей стали Φ50
Ход носика: 100мм
Ход трубы:150мм
Эффективная амплитуда: 3650мм
При необходимости остановки процесса, требуется выключить машину, чтобы не повредить составные части.
2.2.4 Распылительная труба
Количество: 2шт
Материал: Φ36мм нержавеющая стальная труба
Давление воды: 0.05-0.08Mpa
Эффективная амплитуда: 3650мм
При использовании воды плохого качества используйте трубу низкого давления.
Вы не можете использовать трубу высокого и низкого давления одновременно.
2.3 Гауч-вал
Количество: 2шт
Характеристики: Φ380×1450мм
Материал: Стальная труба Q235-B, толщина 14мм.
Оба конца оснащены чугунной перегородкой с прессованной сталью 45#.
Корпус Вала:
Основная часть: труба из нержавеющей стали
Корпус покрыт натуральным мягким синтетическим каучуком, толщина каучука A”38°±2°
Цилиндр: Φ160мм
Ход: 150мм
Максимальное давление: 5кг/см2
Рабочее давление гауч-вала: 1.9кг/см2
Рекомендуемое давление: 5-20кг/м2
Давление гауч-вала напрямую связанно со скоростью работы и производительностью линии.
При выключении машины поднимите раскатывающий роликво избежание деформации.
Подшипник: 310
2.4 Расходный резервуар
Количество: 2 шт
Материал: корпус выполнен из стали Q235
2.5 Устройство регулировки волокна
Количество: 2шт
2.6 Волокноведущий валик
Характеристики: Φ159×1500×1800
Количество: 2 шт
Материал: стальная бесшовная труба, толщина 6мм, красные вставки железа в крышке корпуса.
Подшипник: 208/209
2.7 Вакуумный бак
Характеристики: ширина 20мм-22мм, ширина сливного носка:1300мм
Ширина панели: 180мм
Количество: 2шт
Материал: прессованная сталь, панель покрыта полиэтиленом
2.8 Цилиндрическая пресс форма и стойка гауч-вала
Количество:2 шт
После снятия натяжения, обеспечивается жесткость, запрещается перемещать при скорости 100м/мин.
3)Отжимающая часть:
1)Отжимающий ролик
Характеристики: Φ260×1500×1800
Количество: 1шт
Материал: Ролик сделан из нержавеющей стальной трубы, толщина резины 10мм; плотность резины 86°±2
Подшипник:113513
2)Отжимающий ролик
Характеристики: Φ260×1500×1800
Количество: 1шт
Материал: Ролик сделан из нержавеющей стальной трубы, толщина резины 10мм; плотность резины 86°±2
Подшипник: 113513
3)Устройства по отжиму работают в паре, ручное управление.
4)Гауч-вал:
1) Гауч-вал
Характеристики: Φ400×1450×1800
Количество: 1шт
Ролик сделан из нержавеющей стальной трубы, толщина резины 20мм; плотность резины 96°±2
Подшипник:113622
2)Тип сжатия: пневматическое сжатие
5)Сдавливание и отжим:
1) Φ450мм×1450ммкаменный ролик 1шт,ролик сделан из натурального гранита, с подшипником 113620
2) Φ400мм×1450ммрезиновый ролик 1шт, тело ролика выполнено из железа и покрыто резиной, толщина 20мм, HSD ±90℃±2, сподшипником 113622, пневматическоесжимающее устройство
6)Барабан для сушки:
1)Φ1500мм×1450мм, барабан для сушки 2шт. Корпус выполнен из железа, твердость поверхности выше 220HB, с подшипником 3113144.
2)Откачивающая труба, цилиндрический вращающийся варочный котел
3)Большая шестерня: m10, z160 и маленькая шестерня 1шт
Большая шестерня: m8,z135 и маленькая шестерня 1шт
4) Бак оснащен полным комплектом основных реек и промежуточных деталей каркаса
5) Счищающий нож: 2шт
6) Оснащен направляющим роликом, натяжным механизмом и регулятором
7)Барабан для сушки состоит из осевого вентилятора, подножной доски, лестницы.
7) Блок управления
AC преобразователь частоты, секция управления состоит из 5 делений:
Управление | Количество | Редуктор скорости(ZLY) | Мотор(кВт) |
Прессовочная часть | 1 | 180 | 11 |
Первая часть | 1 | 120 | 7,5 |
Вторая часть | 1 | 140 | 7,5 |
Раскаточный валик | 1 | 140 | 7,5 |
Наматывающее устройство | 1 | 120 | 4 |
Суммарная мощность: 37,5кВт |
8)Три раскатывающих валика 1 комплект
1) Верхний Φ300、средний Φ250、нижний Φ400
2) Пневматическая прессовка (цилиндр)
9)Цилиндрическая намоточная машина 1шт
1) Цилиндр: Φ900×1300 mm
2) Наматывающий ролик: Φ159×1300 mm
3) Бак
10) Машина для перемотки бумаги, нижний ролик Ф380
11) Бумагорезательная машина 1шт
КЛЮЧЕВЫЕ МОМЕНТЫ
ДОСТАВКА – 25 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 70 ДНЕЙ
ОПЛАТА ОСУЩЕСТВЛЯЕТСЯ ТРЕМЯ ТРАНШАМИ:
50% - ПРЕДОПЛАТА
30% - ПЕРЕД ОТПРАВКОЙ ОБОРУДОВАНИЯ С ЗАВОДА ИЗГОТОВИТЕЛЯ
20% - ПОСЛЕ ТАМОЖЕННОЙ ОЧИСТКИ В РОССИИ (ПЕРЕД ОТПРАВКОЙ КЛИЕНТУ).
ГАРАНТИЯ – 1 ГОД
ЦЕНА УКАЗАНА БЕЗ УЧЕТА УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ
ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ
ДОСТАВКА ИЗ НОВОСИБИРСКА В ДРУГИЕ ГОРОДА - ЗА СЧЁТ ПОКУПАТЕЛЯ
ОБЩИЙ ВЕС ЛИНИИ 60 ТОНН
