Линия экструзии полипропиленовых труб Ø 150-160 мм
Линия экструзии полипропиленовых труб Ø 150-160 мм
Линия экструзии полипропиленовых труб Ø 150-160 мм
Линия экструзии полипропиленовых труб Ø 150-160 мм
Линия экструзии полипропиленовых труб Ø 150-160 мм
Линия экструзии полипропиленовых труб Ø 150-160 мм
Линия экструзии полипропиленовых труб Ø 150-160 мм
Линия экструзии полипропиленовых труб Ø 150-160 мм
Линия экструзии полипропиленовых труб Ø 150-160 мм
Линия экструзии полипропиленовых труб Ø 150-160 мм
Линия экструзии полипропиленовых труб Ø 150-160 мм
Линия экструзии полипропиленовых труб Ø 150-160 мм

Линия экструзии полипропиленовых труб Ø 150-160 мм

Артикул: 1244
104170 USD

Линия экструзии полипропиленовых труб Ø 150-160 мм

1. Основные характеристики:

Производительность экструдера: 250-300 кг/ч (в зависимости от размера трубы и исходного материала)

Центральная высота 1000 мм

Количество цветных полосок 1-4

Направление работы справа налево (лицом к панели управления)


1.2. Условия работы:

Помещение 35×4×3 м

Температура и влажность ≤40℃, ≤95%

Электропитание 3-фазное, 380 В, 50 Гц

Провода/кабели: Провода/кабели от источника питания к шкафу управления экструдера

Шланг подачи охлаждающей воды/труба подачи воды в машины и бассейны

Смазочное масло: Exxon mobil

Компрессор подает сжатый воздух

Линию обслуживает 2-3 специалиста

1.3 Потребление:

Мощность установки 140 кВт

Охлаждающая вода 20℃, ≥0,3 Мпа, ~15~20 м3/час

Сжатый воздух 0,3 м3/мин, 0,3-0,8Мпа


Экструзия полипропиленовых труб Ø 150-160 мм

Состав линии:

1 Автоматический вакуумный питатель

2 Бункерная сушилка CCM160

3 Одношнековый экструдер WF75/33 мощностью 90 кВт

4 Экструдера с цветной маркировкой WF25/25

5 Штамповочная головка и пресс-форма (низкое давление PP150/160 мм)

6 Вакуумный калибровочный бак длиной 9 м

7 Резервуар для распыления воды длиной 9 м

8 Гусеничный транспортер длиной 3 м

9 Беспыльная фреза


Спецификации:

п/пФотоНаименование и описание оборудования
1

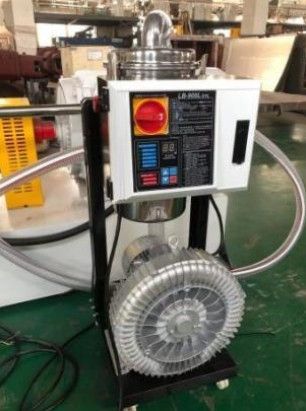

Автоматический вакуумный питатель

Материал: нержавеющая сталь

Грузоподъемность: 600 кг

Мощность двигателя: 2,2 кВт

Диаметр подающей трубки: 38 мм

Ход подачи: 4 м

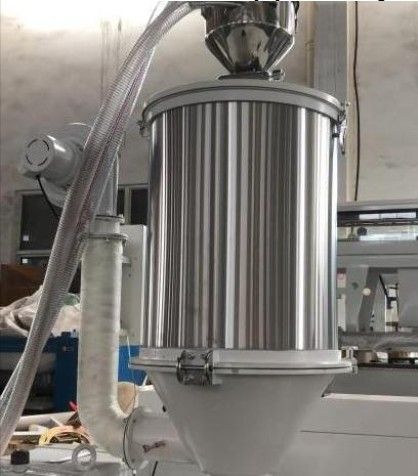

2 Бункерная сушилкаОбъем: 160 лГрузоподъемность: 100 кгМаксимальная рабочая температура: 130 ℃Погрешность регулирования: ± 5 ℃Мощность нагрева: кВтМощность двигателя вентилятора: 0,25 кВтМатериал контактных поверхностей: нержавеющая сталь
3

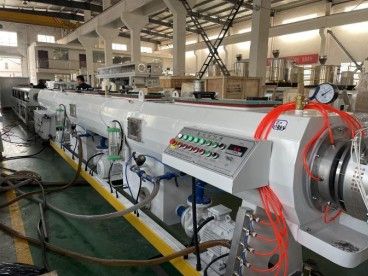

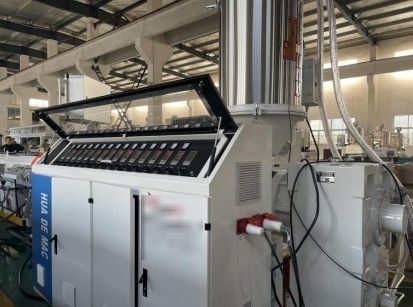

Одношнековый экструдерДиаметр шнека: ≈ 75 мм L/D: 33/1Материал шнека: 38CrMoAlAШероховатость поверхности: Ra≤0,8 мкмОбработка поверхности: нитридная обработка, толщина: 0,6 мм, твердость: Полировка 860HVБочка:Материал корпуса: 38CrMoAlAВнутренняя обработка: нитрид толщиной 0,4 - 0,6 ммВнутренняя шероховатость: Ra≤1,6 мкмКоличество зон нагрева: 5 зонЭлектронагреватель: Литой алюминий +покрытие из нержавеющей сталиМощность нагрева: 3,6 кВт × 5Мощность охлаждения: 0,25 кВт×5Способ охлаждения: обдув воздухомПриводной двигатель:Мощность двигателя: 90 кВт переменного токаМарка: Siemens beideРедуктор скорости: Hard gearsМатериал зубчатых колес: твердые зубчатые колеса 20CrMoTi и конические зубчатые колеса,науглероживание поверхности шестеренЭлектрический шкаф:Регулятор скорости: ABBКонтактор: SiemensСистема управления:Простой ПИД-регуляторРегулятор температуры: Японская марка OmronПогрешность температуры: ± 1℃Система самозащиты:Защита двигателя от перегрузкипо току, защита винта от избыточного давления.

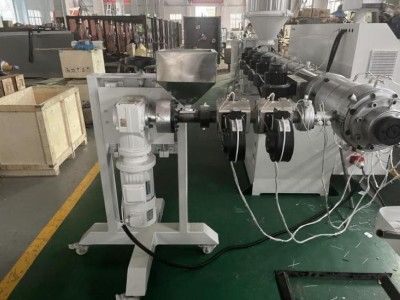

4 Экструдера с цветной маркировкой  (соэкструдер)Винт:Диаметр шнека: 25 мм L/D: 25:1Материал шнека: 38CrMoAlA.Обработка поверхности: нитрид толщиной 0,4-0,7 мм,ПолированиеБочка:Материал корпуса: 38CrMoAlAВнутренняя обработка: нитрид толщиной 0,4 - 0,7 ммЗоны нагрева: 2 Режим нагрева: Покрытие из литого алюминия и нержавеющей сталиМощность нагрева: 0,75 кВт×2Мощность охлаждения: 0,04 кВт×2Способ охлаждения: приводной двигатель вентилятораМощность двигателя: переменный ток 1,1 кВт Производитель: WN, КитайРежим регулирования температуры: PID

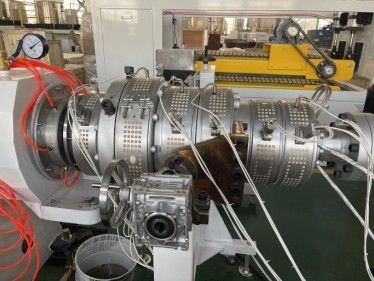

5Штамповочная головка и пресс-форма (PP: 150/160 мм)Одинаковые втулка и штифт, разные калибровочные втулкиРазмер: 150/160 ммТип штамповочной головки: спиральная направляющая, сменные и полированные втулка и штифтМатериал: высококачественная легированная сталь/40Cr, ковка сзакалкойКалибруемый материал: высококачественная износостойкаямедная заглушка, хроматирование сердцевины

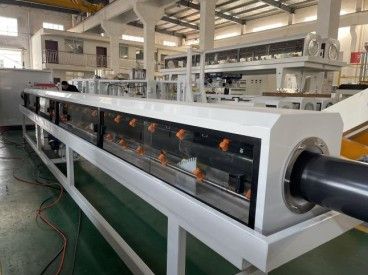

6Вакуумный калибровочный бак Длина: 9000 ммСтепень разрежения: 0,03-0,06 МпаМатериал бака: Нержавеющая стальНепрерывная очистка с двойным наполнителемПринудительное охлаждение распылениемВакуумный водяной насос: 4 кВт × 2 шт.Водяной насос: 5,5 кВт × 2 шт.Регулировка бака в трех направлениях:Вперед и назад: ± 500 мм при помощи двигателя мощностью 0,75 кВтВверх и вниз: ± 50 мм ручная регулировка винтаВлево и вправо: ± 30 мм ручная регулировка винта
7Резервуар для распыления воды Длина: 9000 ммВысота по центру: 1000 ммМатериал: Сварка и лакокрасочное покрытие из нержавеющей сталиВодяной насос: 4 кВт × 1 шт.

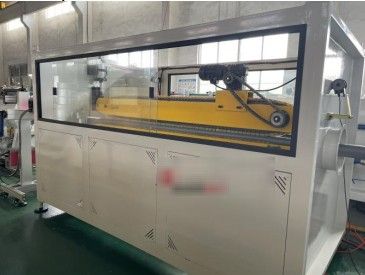

8 Гусеничный транспортерМаксимальный диаметр отвода: φ160 ммПолезная длина отвода: 2000 ммСкорость отвода: 1-15 м/минМощность отвода: 0,75 кВт * 3 шт.Режим удержания трубы: с помощью цилиндраОснащен поворотным кодером для подачи сигнала длины

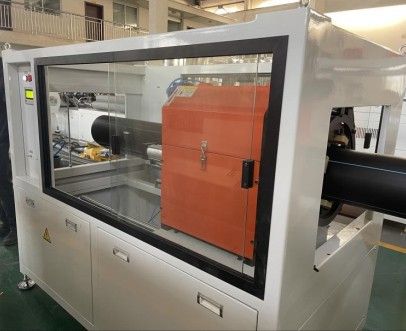

9Беспыльная фрезаДиапазон резки: Φ150 мм-φ160 ммМощность режущего двигателя: 2,2 кВтМатериал лезвия: легированная стальЛинейная скорость: ≈15 м/минМетод резки: пневматическая резка, срез ровныйУправление электрооборудованием: ПЛК (с устройством контроля длины)

ГАРАНТИЯ 1 ГОД
