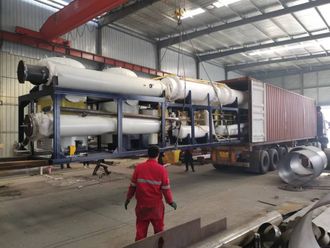

Мини НПЗ (1 тонна/сутки)

Мини НПЗ (1 тонна/сутки)

Артикул: 2117
125633 USD

Автоматическая установка производительностью 1 тонна в сутки предназначена для переработки сырой нефти в светлые нефтепродукты — дизельное топливо и бензиновую фракцию. Оборудование работает по технологии атмосферно-вакуумной дистилляции с системой ректификации и термического крекинга. Процесс полностью автоматизирован: управление через ПЛК, контроль температуры, давления и уровня в каждой колонне. Выход готового продукта — не менее 80% от объема сырья (при содержании влаги и примесей < 1%). Основное оборудование: электрообессоливающая установка (ЭЛОУ), многосекционные теплообменники E101–E105, атмосферная печь F101, атмосферная ректификационная колонна T102, вакуумная печь F102, вакуумная колонна T103, насосы P101–P104, система вакуума V102, конденсаторы, резервуары, система КИПиА.


Срок производства - 35 дней
Доставка - 25 дней
ПНР не предоставляется нашей компанией.

Переработка сырой нефти в дизельное топливо и бензин
Производительность: 1 тонна в сутки
Полностью автоматическая, непрерывного действия

1. Обзор проекта и краткое описание конструкции

1.1 Обзор проекта
Наименование оборудования: дистилляционная установка для очистки сырой нефти с получением дизельного топлива и бензина
Производительность: 3 тонны в сутки

1.2 Краткое описание конструкции

1.2.1 Исходные данные для проектирования

Таблица 1 – Результаты анализа сырой нефти заказчика

Наименование показателя

Ед. изм.

Данные

Наименование показателя

Ед. изм.

Данные

Плотность

D²⁰₄

0.96

Содержание солей

мгNaCl/л

0.53

Характеристический фактор

Содержание влаги

%

0.5

Кинематическая вязкость (50°С)

мм²/с

Температура начала кипения

°C

Температура застывания

°C

Отгон до 200°С

%

Содержание парафинов

%

1.06

Отгон до 300°С

%

Смолы (силикагелевые)

%

Содержание натрия (Na)

ppm

Коксуемость

%

Содержание ванадия (V)

ppm

Содержание серы

%

1.0

Содержание меди (Cu)

ppm

Температура вспышки

°C

Содержание золы

%

Примечание: Расчет произведен при значении плотности D²⁰₄ = 0,8717, K = 12.

Таблица 2 – Данные по разгонке сырой нефти (истинные температуры кипения)

Данные по фактической перегонке (разгонке по истинным температурам кипения) заказчиком не предоставлены.

Продукт

Интервал кипения, °C

Выход, %

Плотность d²⁰₄

0%

10%

30%

50%

70%

90%

Конец кипения

Бензиновый компонент

~130

29

0.75

58

87

93

99

106

118

130

Легкое дизтопливо

230–320

24.5

0.83

225

238

255

262

270

288

312

Тяжелое дизтопливо

320–350

5.5

0.86

307

324

329

331

340

359

385

Базовое масло

350–450

26

0.88

Сырье для возобновляемого дизельного топлива

Остаток

>450



1.2.2 Технологическое проектирование

Наша передовая технология включает в себя систему нагрева с расплавом солей, тонкопленочные испарители, а также вакуумные ректификационные колонны с катализатором и систему дальнейшей переработки. Управление процессом осуществляется с помощью системы ПЛК (программируемого логического контроллера).

В данном проекте применяется новейшая усовершенствованная технология нормального и пониженного давления. Данная программа дополняет классический процесс с нормальным и пониженным давлением технологией разделения на бензин, дизельное топливо, тяжелое дизельное топливо и базовое масло, а также технологией метеорологического крекинга (термического расщепления) до дизельных фракций, применимой для переработки сырой нефти. На основе выполненных имитационных расчетов технологических процессов, подбора такого оборудования, как теплообменники и внутренние компоненты колонн, а также гидравлических расчетов, осуществляется последующее изготовление теплообменников, корпусов колонн, внутренних устройств колонн и прочего оборудования.

Требования к проектированию: после переработки по данной технологии с получением крекинг-дизельного топлива выход готового продукта (нефтепродукта) должен составлять не менее 80 % (при условии, что содержание воды и примесей в сырье заказчика составляет < 1 %, а показатель разгонки получаемого дизельного топлива после фракционирования должен соответствовать требованиям государственных стандартов).

1.3 Перечень нормативной документации


  • HG20652-98— Технические условия на проектирование колонных аппаратов;
  • HGJ211-85— Спецификации на изготовление и приемку химического колонного оборудования;
  • HG/T20592-2009— Стальные трубные фланцы, прокладки и крепежные детали (стандарт);
  • HG/T20615-2009— Стальные трубные фланцы, прокладки и крепежные детали (американский стандарт);
  • HG/T21559.2-2005— Стандарт на гофрированные насадки из перфорированного листа нержавеющей стали;
  • HG/T21559.3-2005— Стандарт на гофрированные сетчатые насадки из нержавеющей стали;
  • SH3514-2001— Нормы контроля качества и оценки монтажа оборудования нефтехимических установок;
  • SH3098-2000— Спецификация по проектированию колонн для нефтехимии;
  • SH3088-1998— Спецификация по проектированию колонн для нефтехимии;
  • GB/T985.1-2008— Основные формы и размеры разделок кромок под сварные швы при газовой сварке, ручной электродуговой сварке и сварке в среде защитных газов.





  1. Технология
    2.1 Технологическая схема


2.2 Описание основного оборудования и перечень (спецификация) оборудования


№ оборуд.

Наименование оборудования

Основная функция

V101

Электрообессоливающая установка (ЭЛОУ)

Удаление солей, воды и механических примесей из сырой нефти для предотвращения коррозии и образования накипи.

E101~E105

Многосекционный теплообменник

Использование тепла отходящих потоков (последующих фракций) для предварительного подогрева обессоленной сырой нефти с целью экономии энергии и снижения расхода топлива.

T101

Колонна предварительной перегонки (опционально)

Отделение легких компонентов (фракций) от сырой нефти для снижения нагрузки на атмосферную колонну.

F101

Атмосферная печь

Нагрев сырой нефти до температуры 360–370°C для обеспечения условий атмосферной перегонки.

T102

Атмосферная ректификационная колонна

Основное оборудование для фракционирования, предназначенное для выделения нафты (бензиновой фракции), керосина и дизельных фракций.

F102

Вакуумная печь

Нагрев атмосферного остатка (гудрона) до температуры 390–410°C во избежание коксования/крекинга (термического расщепления) при дальнейшей перегонке.

T103

Вакуумная ректификационная колонна

Глубокая перегонка в условиях вакуума для отбора вакуумного газойля (легкого вакуумного дистиллята) и получения вакуумного остатка.

P101~P104

Перекачивающий насос (Трансферный насос)

Транспортировка материальных потоков на каждом этапе (узле) для обеспечения непрерывности технологического процесса.

V102

Вакуумная система (Паровой эжектор)

Поддержание абсолютного давления в вакуумной колонне на уровне 1–5 кПа для снижения температуры кипения обрабатываемых материалов.



2.3 Технологическая схема (полная последовательность потоков)

Сырая нефть (Поток 101: 40–50 °C)
→ [Насос P101]
→ [Электрообессоливающая установка V101] → Предварительная подготовка (Поток 102: отводится)
    ↓ (Поток 103: Обессоленная сырая нефть)
→ [Многосекционный теплообменник E101~E105] →
    (Поток 104: 230–240 °C)
    ↓ (Опционально)
→ [Колонна предварительной перегонки T101] → Легкие компоненты (Поток 105: объединяется с нафтой)
    ↓ (Поток 106: Предварительно нагретая сырая нефть)
→ [Атмосферная печь F101] → (Поток 107: 360–370 °C)
→ [Атмосферная ректификационная колонна T102]

    ↓ (С верха колонны, Поток 108) → Нафта (бензиновая фракция) + Неконденсируемые газы (направляются на дальнейшую переработку)
    ↓ (Атмосферный боковой отвод 1, Поток 109) → Керосин (180–240 °C)
    ↓ (Атмосферный боковой отвод 2, Поток 110) → Легкое дизельное топливо (240–300 °C)
    ↓ (Атмосферный боковой отвод 3, Поток 111) → Тяжелое дизельное топливо (300–360 °C)
    ↓ (С низа колонны, Поток 112: >360 °C) → Атмосферный остаток (гудрон)

    ↓ (Насос P102)
→ [Вакуумная печь F102] → (Поток 113: 390–410 °C)
→ [Вакуумная ректификационная колонна T103] (оснащена вакуумной системой V102)

    ↓ (Боковой отвод, Поток 114) → Вакуумный газойль (направляется на каталитический крекинг / гидрокрекинг)
    ↓ (С низа колонны, Поток 115) → Вакуумный остаток (направляется на коксование / производство битума)

2.3 Описание технологической схемы:

Атмосферная и вакуумная перегонка сырой нефти является основным процессом первичной переработки на нефтеперерабатывающем заводе. Данный процесс разделяет сырую нефть на различные фракции посредством физической дистилляции, основанной на различии температур кипения, без протекания химических реакций. Весь технологический процесс включает в себя три основных этапа, подробное описание которых приведено ниже:


  1. Предварительная подготовка сырой нефти
    Исходная сырая нефть сначала подается в блок предварительной подготовки, где применяется комбинированный процесс, включающий термохимическое отстаивание и фильтрационно-адсорбционную очистку для удаления примесей. Вводится деэмульгатор для разрушения водонефтяной эмульсии, затем нефть нагревается для ускорения осаждения капель воды и примесей, которые отделяются методом гравитационного отстаивания. После этого сырая нефть проходит фильтрацию для задержания твердых частиц и адсорбцию для удаления смол и асфальтенов, что обеспечивает очистку сырья. Очищенная сырая нефть подогревается за счет использования вторичного тепла (утилизации тепла отходящих потоков), чтобы подготовиться к последующей перегонке. Данный этап направлен на предотвращение коррозии и забивки оборудования, а также на обеспечение стабильности технологического процесса.
  2. Атмосферная перегонка (основное фракционирование)
    Очищенная и предварительно подогретая сырая нефть может опционально (по выбору) проходить через колонну предварительной перегонки для удаления легких компонентов с целью снижения нагрузки на главную ректификационную колонну. Затем сырая нефть нагревается до требуемой температуры и поступает в атмосферную колонну для фракционирования. В зависимости от различия температур кипения сырая нефть разделяется по высоте колонны (сверху вниз) на следующие фракции: нафта (бензиновая фракция), керосин, легкое дизельное топливо, тяжелое дизельное топливо и атмосферный остаток.
  3. Вакуумная перегонка (глубокая перегонка)
    Атмосферный остаток нагревается до требуемой температуры (строго контролируемой во избежание крекинга/термического расщепления) и затем поступает в вакуумную колонну. В условиях вакуума температуры кипения компонентов снижаются, что позволяет дополнительно фракционировать тяжелые компоненты, содержащиеся в атмосферном остатке. Боковой отбор вакуумной колонны позволяет получать вакуумный газойль (используемый в качестве сырья для последующей вторичной переработки), а с низа колонны отбирается вакуумный остаток (используемый как сырье для производства котельного топлива, коксования и битума). Это позволяет повысить степень использования (глубину переработки) сырой нефти.
  4. Система облагораживания (гидроочистки/рафинирования)
    Фракции, полученные в результате атмосферной и вакуумной перегонки (нафта, керосин, дизельное топливо и др.), поступают в систему колонн облагораживания (рафинирования) для дальнейшей глубокой очистки. Данный процесс обеспечивает удаление таких примесей, как серосодержащие, азотсодержащие и кислородсодержащие соединения, преимущественно методами гидроочистки или экстракции растворителями. Это позволяет повысить качество продукции до уровня, соответствующего требованиям стандартов, и обеспечить необходимые эксплуатационные характеристики конечных продуктов.


Индекс дизельного топлива

Плотность (при 20°С)

0,820–0,850 мг/мл

Температура вспышки

>60

Кислотное число

0,07 мг КОН/мл

Вязкость

3,0–8,0 мм²/с

Цетановое число

>60

Содержание воды

Содержание механических примесей

2.4. Преимущества технологии атмосферной и вакуумной перегонки:


  1. Низкая рабочая температура:Благодаря пониженному давлению дистилляции вакуумная перегонка требует более низкой температуры для достижения того же эффекта разделения, что позволяет избежать разрушения (термического разложения) соединений при высоких температурах.
  2. Высокая чистота:Вакуумная перегонка позволяет эффективно отделять низкокипящие соединения от высококипящих, тем самым повышая чистоту получаемых нефтепродуктов.
  3. Энергосбережение:Поскольку вакуумная перегонка требует более низкой температуры и давления, она имеет меньшее энергопотребление по сравнению с традиционными методами перегонки.


Использование высокоэффективных внутренних устройств колонн обеспечивает высокую эффективность разделения. Например, в ректификационной колонне, в зависимости от вязкости перерабатываемого материала, в зоне ниже ввода сырья применяются насадки с большим пропускным сечением и высокой устойчивостью к забиванию (закоксовыванию). В верхней части колонны используются насадки с высокой разделительной способностью для обеспечения требуемых показателей по запаху, цвету и другим нормативным характеристикам конечного продукта.

Осуществляется строгий контроль давления и температуры в каждой колонне для обеспечения высокого качества и выхода (рекуперации) конечного продукта.

2.5. Соотношение компонентов после разделения и анализ
На основе данных по исходному сырью ориентировочный выход каждой фракции следующий:

В основном для бензиновой и дизельной фракций

Неконденсируемый газ

2%

Бензин

30–40%

Дизельное топливо

55–60%

Остаточный нефтепродукт

5%



Сжиженный нефтяной газ (СНГ / LPG)

< 40°C

Углеводороды C3–C4

1–3%

Содержание пропана > 95%

Легкая нафта (легкий бензин)

40–60°C

Парафины C5–C6

5–8%

Октановое число (RON) 60–70, без содержания серы

Тяжелая нафта (тяжелый бензин)

60–150°C

Углеводороды C6–C10

10–15%

Сырье для каталитического риформинга (производство БТК — бензола, толуола, ксилолов)

Керосин / Авиационное топливо (Jet Fuel)

150–230°C

Изопарафины C9–C16

10–15%

Температура застывания ≤ –47°C, температура вспышки > 38°C

Дизельное топливо

230–350°C

Линейные алканы C12–C20

20–30%

Цетановое число > 45

Вакуумный газойль (VGO)

350–500°C

Углеводороды C20–C50

15–20%

Низкое содержание металлов (Ni/V < 1 ppm)

Битум / Асфальт

> 500°C

Асфальтены, смолы

30–40%

Пенетрация (при 25°C): 40–300 дмм (децимиллиметров)




  1. Преимущества в области проектирования и изготовления


3.1 Преимущества технологического проектирования


  • Высокоточные имитационные (симуляционные) расчеты технологических процессов, которые обеспечивают надежную основу для высокой эффективности разделения и оптимизированного проектирования всего процесса в целом.
  • Оптимизация схемы теплообмена (теплообменной сети), позволяющая снизить энергопотребление системы; максимальная рекуперация тепла готовой продукции. После нормального запуска установки тепло, необходимое для нагрева исходного сырья, обеспечивается за счет теплообмена с продуктами перегонки.
  • Обширная база термодинамических данных и многолетний накопленный опыт лабораторных экспериментальных исследований, включая данные по равновесию пар–жидкость, а также данные по коррозионным механизмам материалов.
  • Применение высокоэффективных внутренних контактных устройств колонн гарантирует высокую эффективность разделения. Например, в ректификационной колонне, в зависимости от вязкости сырья, ниже точки ввода применяются насадки с высокой пропускной способностью и повышенной устойчивостью к забиванию (закоксовыванию).
  • В верхней части колонны используются насадки с высокой разделительной способностью, обеспечивающие соблюдение таких нормативных показателей конечного продукта, как запах, цвет и другие качественные характеристики.
  • Осуществляется строгий контроль давления и температуры в каждой колонне для гарантии высокого качества и максимального выхода (рекуперации) продукта.


3.2 Преимущества используемого оборудования

Насадочные материалы
Насадочные материалы и прочие внутренние конструкции в колоннах полностью изготавливаются из нержавеющей стали марки 304. Насадка по всей высоте колонны сегментируется (разбивается на зоны) в соответствии с характеристиками используемых типоразмеров насадок. Выше и ниже ввода сырья, в зависимости от требований к разделению фракций, применяются насадки различных спецификаций, что обеспечивает требуемую гидравлику потоков материалов, эффективность разделения и чистоту получаемых фракций.

Нагревательное оборудование
Нагрев перерабатываемого сырья (за исключением пускового подогревателя, работающего на жидком теплоносителе) осуществляется за счет рекуперации тепла отходящих технологических потоков оборудования. Тепло от готовой продукции эффективно утилизируется (возвращается в цикл). Это позволяет сэкономить большую часть энергопотребления в процессе производства и обеспечивает основную долю прибыли для компании.



3.3 Изготовление оборудования

На этапе подготовки к производству оборудования, согласно требованиям технологического проекта, а также с учетом габаритов и спецификаций оборудования, выполняются выбор, расчет и установление следующих параметров: рабочее давление, максимально допустимое расчетное давление, рабочая температура, максимально допустимая расчетная температура, материал корпуса и внутренних устройств, а также страна/завод-изготовитель исходных материалов.

Сварочные работы, вальцевание (гибка листового металла) и другие операции в процессе производства выполняются на полностью автоматизированных станках, что гарантирует высокое качество сварных швов и соответствие требованиям государственных стандартов. Для каждой единицы изготовленного оборудования проводятся такие обязательные процедуры, как испытание на прочность (опрессовка), испытание на герметичность под давлением в течение 24 часов, а также неразрушающий контроль (дефектоскопия). Это необходимо для обеспечения высокого качества отгружаемой с завода продукции.

После изготовления оборудование, при необходимости, проходит специальную поверхностную обработку (антикоррозионную, термообработку и т.д.) для обеспечения его коррозионной стойкости и других требуемых эксплуатационных характеристик. При транспортировке наша компания выполняет усиление и фиксацию (крепление) оборудования, чтобы гарантировать отсутствие повреждений в ходе перевозки.



4. Перечень (спецификация) оборудования

Наименование оборудования

Материал

Количество

Спецификация

1

Котел-осушитель (дегидратор)

Углеродистая сталь

1 компл.

По проекту

2

Колонна первичной перегонки

Углеродистая сталь

1

По проекту

3

Конденсатор верха колонны

Углеродистая сталь

1

По проекту

4

Атмосферная колонна

Углеродистая сталь

1

По проекту

5

Атмосферная колонна

Углеродистая сталь

1

По проекту

6

Колонна отбора паровой фазы

Углеродистая сталь

1

По проекту

7

Конденсатор

Углеродистая сталь

4

По проекту

8

Вакуумная колонна (декомпрессионная)

Углеродистая сталь

1

По проекту

9

Колонна подъема паров (отпарная)

Углеродистая сталь

1

По проекту

10

Конденсаторы

Углеродистая сталь

3

По проекту

11

Приемные емкости (резервуары)

Углеродистая сталь

4

По проекту

12

Внутренние устройства колонн

Углеродистая сталь

2 компл.

По проекту

13

Система фильтрации

Углеродистая сталь

1

По проекту

14

Резервуары облагораживания и смешения

Углеродистая сталь

3

По проекту

15

Насосы подачи сырья

Углеродистая сталь

2

По проекту

16

Насосы перекачки высокотемпературных сред

Углеродистая сталь

2

По проекту

17

Насосы выгрузки (откачки)

Углеродистая сталь

4

По проекту

18

Насосы выгрузки (откачки)

Углеродистая сталь

2

По проекту

19

Насос откачки низа колонны

AY (сплав)

1

По проекту

20

Арматура (клапаны/задвижки)

Полный комплект

Высокотемпературная

21

Технологические трубопроводы общего назначения

Углеродистая сталь

1 компл.

По проекту

22

Высокотемпературные трубопроводы

Углеродистая сталь

1 компл.

По проекту

23

Термометры (датчики температуры)

Углеродистая сталь

1 компл.

По проекту

24

Манометры (датчики давления)

Углеродистая сталь

1 компл.

По проекту

25

Измерители уровня в оборудовании

Углеродистая сталь

1 компл.

По проекту

26

Расходомеры (на трубопроводах)

Углеродистая сталь

1 компл.

По проекту

27

Смотровые стекла (на трубопроводах)

Углеродистая сталь

1 компл.

По проекту

28

КИПиА (контрольно-измерительные приборы)

Углеродистая сталь

1 компл.

По проекту

29

Система абсорбции и очистки хвостовых газов

Углеродистая сталь

1 компл.

По проекту

30

Система градирни (охлаждения воды)

Углеродистая сталь

1 компл.

По проекту

31

Комплектующие (запасные части)

1 компл.

По проекту

32

Печь нагрева теплоносителя

Углеродистая сталь

1

33

Парогенераторы

Углеродистая сталь

1

34

Печи (топки)

Углеродистая сталь

1

С парогенератором

35

Система управления ПЛК

1

36

Система азотной защиты (азотная подушка)

1





Нет комментариев Добавить комментарий
