Линия для производства саморезов по дереву

Артикул: 666
123200 USD

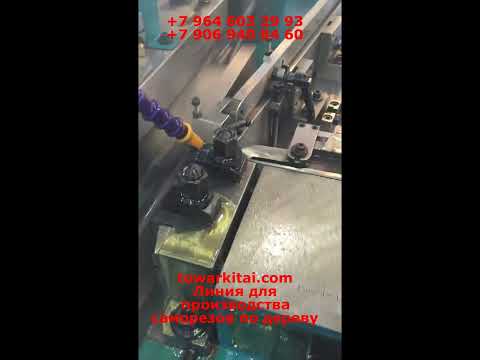

Линия для производства саморезов по дереву

Линия для производства саморезов по дереву


Холодновысадочный автомат ID10x150– 74 500 USD

Технические характеристики

Диаметр готовых изделий: 5-10 мм
Длина готовых изделий: 40-150 мм
Максимальная производительность: 60 шт/мин
Количество станций штамповки: 1
Максимальная длина резки: 190 мм
Статичная длина выдвижения матрицы (K.O ход): 155 мм
Динамическая длина выдвижения матрицы (P.K.O ход): 12 мм
Размер среза (толщина*ширина *длина): 19*45*113 мм
Диаметр статичного держателя матрицы / Размер главной матрицы: Ф65 / 185мм
Размеры основного штампа: Ф48*120
Диаметр отрезного штампа: Ф25*45 мм
Главный ход скользящего контакта: 220 мм
Мощность двигателя: 11 кВт
Мощность масляного насоса двигателя: 100 Вт
Размеры станка: 3.36*1.65*1.8 м
Вес: 6500 кг

Резьбонакатной станок IC10x100 – 48 700 USD




Технические характеристики
Максимальный диаметр готовых изделий: 5-10 мм
Максимальная длина готовых изделий:100 мм
Максимальная производительность: 80-100 шт/мин
Динамические /Статические размеры зубца: 165/80x25 мм
Мощность двигателя: 15 кВт
Вес: 4700 кг
Размеры станка: 2.6*1.6*1.3 м



ФОТО КОНЕЧНОГО ПРОДУКТА



ОСНОВНЫЕ ВОПРОСЫ ПО ПРОИЗВОДСТВУ САМОРЕЗОВ


Прессформы изготавливаются заводом под конкретный диаметр саморезов (предварительно согласованный с покупателем), поменять его невозможно


Прессформа на холодновысадочный автомат формирует дизайн головки, диаметр и длину самореза


Прессформа (состоит из 2 плашек, одна крепится на станке, другая подвижна)  на резьбонакатной станок накатывает резьбу на саморезах


Чтобы производить саморезы одного диаметра, с одинаковым дизайном головки, с одинаковой резьбой, но с разной длиной нужно приобрести: 1 прессформу на холодновысадочный автомат и несколько прессформ на резьбонакатной станок в зависимости от диаметра и длины самореза), а длину самореза регулировать с помощью замены стержней в прессформе


Стержень выталкивает (высаживает заготовку), пробойник формирует тип шлица самореза, устанавливаются в прессформу на холодновысадочном автомате


Со станками поставляется инструменты: набор гаечных ключей, крестовая отвёртка, шестигранный ключ, инструкция на английском языке


Рекомендованное сырье: проволока из углеродистой стали, медь, нержавеющая сталь, карбоновая сталь можно использовать без термозакалки для дерева, гипсокартона, проволока ГОСТ 5663-79, Применяемые марки стали: 08-20 кп, 08-45, СТАЛЬ 10, 08; 08кп; 10-10кп; 15-15кп; 20; 20кп; 25; 30; 35; 40; 45.

Cырье можно купить в РФ цена за 1 тонну: 70-110 т.р. на Урале (Челябинск, Магнитогорск, Екатеринбург и т.д.), проволока из Китая обойдется в 5700-6500 USD/тонна

Данные станки без ЧПУ

Для производства черных саморезов необходимо использовать термозакалочную печь

Для защиты от ржавчины саморезы должны обрабатываться в линии гальванизации, где на них наноситься защитное покрытие

За станками должен работать высококвалифицированный оператор (1-2 человека в зависимости от количества станков)

Прессформы для холодновысадочного автомата могут эксплуатироваться довольно длительный срок, прессформы для резьбонакатного станка подлежат замене, если возникают проблемы с нарезанием резьбы

Себестоимость самореза – 30-50 копеек, с учетом всех затрат на электроэнергию, зарплату, аренду и т.д


Станки охлаждаются маслом, масло подается с помощью насоса, которым оборудован станок, расход масла минимален, т.к. используется система циркуляции масла, в новых станках масло меняется раз в месяц, в редукторе масло меняется раз в 6 месяцев, количество масла определяется конкретной моделью станка, раз в месяц необходимо производить чистку масляного насоса. Смазочные материалы: любое машинное масло, летом №40, зимой №10 (Вязкость моторного масла по SAE)


Количество саморезов в 1 тонне зависит от каждого конкретного типа, длины и диаметра самореза

Из 1 тонны получается 980 кг саморезов


Для правильного подбора станков необходимо предоставить чертеж конечного самореза с указанием всех размеров


РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СТАНКОВ

Для производства одного диаметра самореза необходимы 2 прессформы –

1 на холодновысадочный автомат и 1 на резьбонакатной станок:

стоимость 1 прессформы на холодновысадочный автомат – 2550 USD

стоимость 1 прессформы на резьбонакатной станок – 1700 USD

Прессформы для холодновысадочного автомата рассчитаны на производство

31 000 000 - 35 000 000 шт / (1 комплект)

Прессформы на резьбонакатной станок рассчитаны на производство

31 000 000 - 35 000 000 шт / (1 комплект)

стоимость пробойника – 21 USD/шт

стоимость стержня – 21 USD/шт

Пробойники для холодновысадочного автомата рассчитаны на производство

2 000 000 – 3 300 000 шт / (1 шт)

Стержни для холодновысадочного автомата рассчитаны на производство

2 000 000 – 3 300 000 шт / (1 шт)



КЛЮЧЕВЫЕ МОМЕНТЫ
ДОСТАВКА – 25 ДНЕЙ

СРОК ИЗГОТОВЛЕНИЯ ЛИНИИ – 60 ДНЕЙ
ОПЛАТА ОСУЩЕСТВЛЯЕТСЯ ТРЕМЯ ТРАНШАМИ:

50% - ПРЕДОПЛАТА

30% - ПЕРЕД ОТПРАВКОЙ ОБОРУДОВАНИЯ С ЗАВОДА ИЗГОТОВИТЕЛЯ

20% - ПОСЛЕ ТАМОЖЕННОЙ ОЧИСТКИ В РОССИИ (ПЕРЕД ОТПРАВКОЙ КЛИЕНТУ)

ГАРАНТИЯ – 1 ГОД

ЦЕНА УКАЗАНА БЕЗ УЧЕТА УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ

ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ

ДОСТАВКА ИЗ НОВОСИБИРСКА В ДРУГИЕ ГОРОДА - ЗА СЧЁТ ПОКУПАТЕЛЯ
