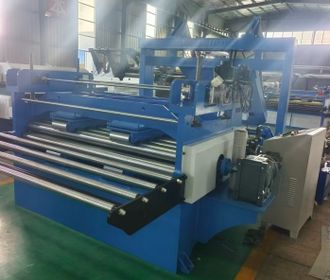

Линия поперечной резки рулонной стали RL-2

Артикул: 2215

63198 USD

Линия поперечной резки рулонной стали RL-2 — это высокоточное автоматизированное оборудование, предназначенное для производства листового металла из рулонного сырья. Линия эффективно обрабатывает стальные рулоны шириной до 2000 мм и толщиной 0,45 мм, работая с оцинкованной сталью, металлом с полимерным покрытием, нержавеющей сталью и алюминием.

Срок производства - 20-25 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы

Описание
Комментарии 0

Ширина и толщина стального листа

Ширина материала — до 2000 мм, толщина — 0,45 мм; варианты материала: рулоны с цветным полимерным покрытием, оцинкованные стальные рулоны, рулоны из нержавеющей стали и алюминиевые рулоны.

Планировочная схема линии правки

Планировочная схема линии правки (изображение приведено для справки)
Обзор производственной линии:
(1) Площадь под установку: 12 м (длина) × 2 м (ширина)
(2) Общая мощность оборудования: Правильный станок – 11 кВт; Режущий блок – 7,5 кВт; Общая мощность всей линии – примерно 18,5 кВт.
(3) Направление работы: слева направо
(4) Производственная скорость: 6–10 м/мин
(5) Безопасная эксплуатация: Рекомендуется установить защитные ограждения вокруг оборудования и оставить соответствующий зазор со стороны оператора.

Детали оборудования и основные технические характеристики

Список основного оборудования линии:

№	Название устройства	Основные параметры	Кол-во
1	Гидравлический разматыватель (10 т)	1. Грузоподъемность стойки: 10 000 кг 2. Внутренний диаметр рулона: 508 мм 3. Ширина рулона: 2000 мм 4. Способ разжима: Автоматический 5. Способ разгрузки материала: Автоматический	1
2	Правильный станок (Листоправильная машина)	1. Вал 100 мм; передние и задние верхние и нижние шестерни для подачи материала; остальная нижняя валковая система приводит в движение – верхних семь, нижних восемь. 2. Используется сварочный аппарат для стального листа A3 (8 мм) для раскладки стальных плит 18 мм, с последующей механической обработкой на ЧПУ фрезерном станке. 3. Мотор-редуктор (11 кВт), оснащенный редуктором WPDS175 4. Муфтовая передача шпинделя; остальные высокотвердые износостойкие шестерни 5. Размеры оборудования: примерно 2500 мм в длину и 2500 мм в ширину.	1
3	Режущее устройство	1. Безотходный метод резки (внахлест) – без образования отходов. 2. Мощность: 7,5 кВт; С воздушным охлаждением 3. Остановка и отключение	1

Схема производственной линии и основные параметры:

Разматыватель

Назначение: Для установки стальной полосы; использует конец вала для регулировки внутреннего диаметра, тем самым натягивая и фиксируя стальную полосу.

2. Оборудование правильного станка

Применение: Производство по выравниванию и резке стальных полос.

3. Гидравлическая станция

Рекомендуется обеспечить ровную поверхность земли, затем отрегулировать раму для выравнивания поверхности рамы. Такая конструкция обеспечивает высокую структурную эффективность и облегчает перемещение.
Основные параметры следующие:
A. Диаметр шпинделя: 100 мм
B. Регулируемая высота: 30 мм
C. Вертикальная плита изготовлена из углеродистой стали Q235-A толщиной 40 мм.

Основной список комплектации

№	Наименование	Кол-во	Примечания
1	ПЛК	1	Delta
2	Частотный преобразователь	1
3	Кнопка/Рукоятка/Конечный выключатель
4	Сенсорный экран (панель)	1
5	Мотор-редуктор	1

Анализ проекта разработки
Сырьем является рулон оцинкованной стальной полосы толщиной 0,45 мм.

Правильный вал: 7 единиц сверху, 8 снизу
Один комплект режущего оборудования, один масляный насос, один распределительный шкаф и одна полностью автоматическая гидравлическая система обработки рулонов.
Правильный вал изготовлен из стали 45# (конструкционная сталь), подвергнутой закалке и отпуску; производственный процесс выглядит следующим образом:
Исходя из соотношения диаметра вала: резка материала – отпуск – черновая обработка – точная обработка – термическая обработка – шлифовка – полировка – гальваническое покрытие.

№	Наименование	Кол-во
1	Разматыватель	1
2	Правильный станок	1
3	Система управления (проводное управление)	1
