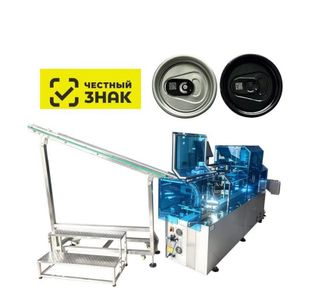

Лазерный маркировщик для нанесения QR-кода на алюминиевые крышки EASY OPEN
Артикул:
2165
250752 USD
Высокоскоростная линия (до 35 000 шт/ч) для нанесения QR-кодов на язычки банок. Включает 2 лазера 200 Вт, систему визуального позиционирования и контроля OCR с автоматической отбраковкой брака. Управление на базе ПЛК Siemens. Полностью готовое решение под «Честный Знак».
Срок производства - 30 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы
Система высокоскоростного позиционирования и нанесения кодов на язычки алюминиевых банок для напитков.
А. Способ производства: автономное централизованное нанесение кодов (вне линии).
Б. Данные кодового пакета: в пределах 36 бит.
В. Данные кодового пакета предоставляются в виде документа.
Г. На язычке печатается QR-код в фиксированном положении.
Д. Производительность: язычки диаметром 55 мм — 35 000 шт./час.
Е. Контроль считываемости QR-кодов и удаление кодов, не прошедших проверку на чтение.
Справочное изображение общего внешнего вида реального оборудования
Описание продукта (технологического процесса)
1. Загрузка материалов в буферную зону распределения производится вручную, партиями. Кодовый пакет импортируется в программную систему кодирования, которая затем распределяет коды по каждой кодирующей машине. Подача материала осуществляется автоматически с помощью питателя. Крышки адсорбируются и транспортируются в зону визуального распознавания. Система визуального позиционирования автоматически определяет требуемое положение для нанесения кода. Двухголовочный волоконный лазерный станок последовательно выполняет координатное кодирование (маркировку) в заданных позициях.
2. Оптическая система распознавания символов (OCR) сканирует и считывает QR-коды. Язычки с успешно считанным кодом признаются годными и пропускаются дальше. В случае неудачного считывания срабатывает звуковая и световая сигнализация, а бракованные изделия автоматически удаляются.
| № | Наименование части/узла | Характеристики | Модель | Кол-во |
|---|---|---|---|---|
| 1 | Буферная зона загрузки материала | Изготовление под заказ, нержавеющая сталь 304 | Customize | 1 |
| 2 | Механизм распределения материала | Изготовление под заказ, сервопривод | Customize | 1 |
| 3 | Платформа вакуумной транспортировки | Сервопривод, воздуходувка, вакуумная транспортёрная лента | Customize | 1 |
| 4 | Визуальный контроль (система технического зрения) | OCR (система распознавания) Hikvision | Customize | 1 |
| 5 | ПО для идентификации/распознавания | Bimeigao | V1.0 | 1 |
| 6 | Лазерный станок | 200 Вт | X200 | 2 |
| 7 | Устройство считывания и контроля кодов | OCR (система распознавания) | Hikvision | 1 |
| 8 | ПО для декодирования | Bimeigao | V1.1 | 1 |
| 9 | Механизм удаления и укладки (брака) | Изготовление под заказ — пневматический (обдувной тип) | Customize | 1 |
| 10 | Укладчик готовой продукции | Вакуумный (на адсорбции) | Customize | 1 |
| 11 | Источник света | Светодиодный (LED) | Кольцевой источник света | 1 |
| 12 | Шкаф управления оборудованием | Пультового типа, нержавеющая сталь 304 | Нержавеющая сталь | 1 |
| 13 | Промышленный компьютер (хост) | Процессор i7-1200 | 4U (корпус) | 1 |
| 14 | ПО для нанесения кодов (кодирования) | Bimeigao | ПК (программный комплекс) | 1 |
| 17 | Программируемый логический контроллер (ПЛК) | Siemens | 1200 | 1 |
| Тип оборудования (основной) | Лазерный станок | Fiber-1064-200W-P | — |
| Описание | Высокоскоростной летающий лазерный маркер промышленного применения для круглосуточной непрерывной работы (24/7) | — | — |
| Комплектация лазера | 1) Лазерный генератор | JPT | 1 |
| 2) Цифровой высокоскоростной гальванометр (сканатор) | REO | 1 | |
| 3) Система управления кодированием | Bimeigao | 1 | |
| 4) Человеко-машинный интерфейс (дисплей) | 19 дюймов | 1 | |
| 5) 3D-регулируемая опора | Bimeigao | 1 | |
| 6) Оптический модуль | Shenzhen | 1 | |
| 7) Промышленный блок питания | Meanwell | 1 | |
| 8) Датчик | Оптоволоконный с блокировкой (Interlocking fiber) | 1 | |
| 9) Внешний вид и корпус | Алюминиевый сплав | 1 | |
| Состав системы (название продукта) | Интегрированная прикладная система нанесения QR-кодов на язычки крышек банок | — | — |
| Устройства в составе системы | Высокоскоростной волоконный лазерный станок | 200 Вт | 2 |
| Полноканальная транспортировочная платформа | Изготовление под заказ (Customize) | 1 | |
| Визуальная система (камера/сканер) | OCR | 1 | |
| ПО управления | MV-ID5030 | 1 | |
| ПО инспекции (контроля качества) | 6100P | 1 |
| Тип лазера | Длина волны: 1064 нм |
| Мощность лазера | 200 Вт |
| Параметры маркировки | |
| Диапазон маркировки | Масштабируемый: 150 × 150 мм |
| Количество гравировальных линий | Задается произвольно в пределах эффективного диапазона |
| Максимальная линейная скорость маркировки | 15 000 мм/с |
| Скорость производственной линии | Адаптируется к скорости конвейерной линии свыше 158 м/мин для высокоскоростной летающей маркировки |
| Шрифты | Поддержка всех шрифтов TTF и различных специализированных шрифтов для лазерной маркировки |
| Интерфейс управления | |
| Операционная система | Windows |
| Язык интерфейса | Китайский, английский |
| Условия эксплуатации (окружающая среда) | |
| Тип охлаждения | Принудительное воздушное охлаждение |
| Степень защиты | IP64 |
| Температура окружающей среды | 0 °C — 45 °C |
| Влажность | Относительная влажность менее 90 % (без конденсата) |
| Входы/выходы (IO) | |
| Сигнал наличия продукта | PNP-фотоэлектрический датчик |
| Электропитание и общие характеристики | |
| Напряжение питания (В / Гц) | Переменный ток 220 В, 50 Гц |
| Общая потребляемая мощность | 2500 Вт |
| Диапазон применимой продукции (мм) | Изготовление под заказ в зависимости от типа продукции |
