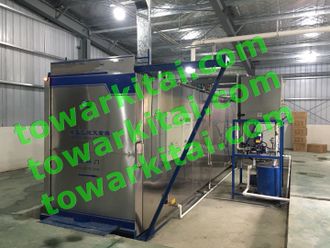

Стерилизатор оксидом этилена, рабочий объём 25 м³

Стерилизатор оксидом этилена, рабочий объём 25 м³

Описание
Данный стерилизатор рассчитан на использование чистого газа окиси этилена или смеси газов с содержанием не менее 30% окиси этилена. Если предполагается использование смеси газов с содержанием менее 30% окиси этилена, то необходимо укрепить конструкцию стерилизатора, чтобы обеспечить герметичность и избежать утечек газа. Внесения изменения в конструкцию увеличивают стоимость стерилизатора на 20%.

Технические характеристики
Суммарная мощность: 93,5 кВт
Объем камеры: 25 м³
Внутренние размеры камеры: 9300*1350*2000 мм (вмещает 9 поддонов),

паллеты приобретаются отдельно в Китае, либо локально по местонахождению заказчика
Внешние размеры камеры: 10000*2100*2600 мм
Диапазон значений рабочего давления камеры: от -95 кПа до +80 кПа, рекомендуемый производителем: от -90 кПа до +60 кПа
Корпус стерилизатора
Камера из нержавеющей стали SUS304
Кожух водяного охлаждения (водяная рубашка) из нержавеющей стали 304
Корпус из нержавеющей стали
Опоры (u-образные профили) из стали конструкционной Q235
Поддержка опоры из листовой стали конструкционной Q235
Изоляционный слой из керамического волокна
Дверь стерилизатора
Дверь из нержавеющей стали SUS304
Рама двери из стали конструкционной Q235 прямоугольного сечения 120*60
Кожух водяного охлаждения из нержавеющей стали
Уплотнительный фланец из нержавеющей стали
Способ герметизации двери: внутренняя подача воздуха
Корпус из нержавеющей стали
Изоляционный слой из керамического волокна
Нагревательные элементы
Способ крепления резервуара с водой: настенный
Элементы для нагрева резервуара с водой из нержавеющей стали
Корпус резервуара с водой из углеродистой стали
Электронный нагреватель (нагревательная труба) из нержавеющей стали
Газификатор (испаритель) окиси этилена
Способ крепления газификатора: настенный или напольный
Змеевидная трубка из нержавеющей стали
Корпус из нержавеющей стали
Функция подачи азота – опционально за отдельную плату (+ 30 250 USD)
Функция контроля потока ротора
Функция контроля температуры воды
Функция контроля газового давления – опционально за отдельную плату (+2500 USD)
Вытяжная система
Имеет фланцевые соединения с возможностью расширения в будущем, фланцевая заглушка из углеродистой стали с силиконовыми прокладками, вентилятор оборудован сетчатым фильтром.
Способ загрузки продукции
Предполагается, что стерилизатор будет установлен в углублении, таким образом, чтобы нижняя часть камеры стерилизатора и пол находились на одном уровне. Завод предоставляет устройство (металлическую пластину) для крепления нижней части камеры к полу. Рекомендуется загрузка продукции с помощью паллет.
Нагревательная трубка 6 шт*9 кВт, 380 В, 3 фазы
Вакуумный насос 11 кВт, 380 В, 3 фазы
Насос отопительной системы 1,5 кВт, 380 В, 3 фазы
Предохранительный клапан 0,085 мПа
Парогенератор 9 кВт, 380 В, 3 фазы с функцией автоматической подачи воды
Фильтр с обработкой паром
Компрессор сжатого воздуха 1,5 кВт, 380 В, 3 фазы
Воздушный фильтр
Трубы для подачи окиси этилена
Винтовые соединения
Фильтр окиси этилена
Цилиндр открытия/закрытия двери и цилиндр дверного замка
Пропорциональный клапан для окиси этилена/азота (если вакуумный насос имеет частотный преобразователь, то тогда данный клапан не используется)
Панель управления пневматикой
Пневмоклапаны
Клапан увлажнения
Вакуумный клапан
Клапан подачи окиси этилена
Клапан подачи окиси азота
Воздушный выпускной клапан
Терморегулирующий клапан
Клапан отвода конденсата
(Клапаны для подачи окиси этилена и азота установлены в газификаторе (испаритель) окиси этилена)
Электронные весы
Вес: 300 кг, Размеры 600*800*150 мм
Изготовлены из нержавеющей стали
Поддержка функции передачи данных через разъём RS485
Соединительные кабели
Датчик температуры с интерфейсом PT100, рабочий диапазон: -50-100°С
Датчик давления с интерфейсом 4-20 мА, напряжение 24 В, рабочий диапазон: -0,1~+0,15 мПа
Механический датчик, рабочий диапазон: -0,1~+0,15 мПа
Датчик влажности с интерфейсом 4-20 мА, напряжение 24 В, рабочий диапазон: 0,1-100% относительной влажности
Рабочее давление внутри резервуара с водой: датчик давления MIK-P300, диапазон 0-6 бар
Датчики контроля положения двери открыто/закрыто
Панель управления: встроенная рабочая станция GIB3-E0 или BGD83-EO – на выбор заказчика
Модуль системы управления: Siemens S7-200 Программируемый контроллер
Низковольтная аппаратура
Кнопки и сигнальные лампы
Промышленная персональная ЭВМ: SIMATIC IPC3000 Smart
Монитор: Philips 226V6QSB6 21.5",16:9
Принтер: HP LaserJet Pro M104a
Блок бесперебойного питания мощностью 1000 ВА
Применяемые стандарты производства: EN1422, ISO11135-2014
Режимы управления стерилизатором: посредством переключения с ручного на полностью автоматическое управление
Способ открытия/закрытия двери: пневматическая раздвижная дверь
Пневматическая карусельная (револьверная) дверь - опционально за отдельную плату (+4700 USD)
Количество дверей: 2 шт
Способ регистрации данных: интервальный режим, режим срабатывания предупреждения
Исторический способ записи кривой: режим непрерывного измерения временных интервалов
Срок хранения данных: 10 лет (при отсутствии повреждений жесткого диска)
Штуцер рециркуляции воды
Время замены водяной рубашки: <5 минут
Точность датчика температуры: диапазон отображения: 0-100 ℃; разрешение: 0,1 ℃
Контроль точности датчика температуры:
стена блока управления с температурными перепадами ±5℃
внутри блока управления с температурными перепадами ±3℃
Точность датчика давления: диапазон отображения: -100-+150 кПа; разрешение: 0,1 кПа
Режимы контроля вакуума: непрерывный режим, пошаговый режим, режим регулирования переменной частоты или режим регулирования пропорционального клапана
Время вакуумирования: <30 минут от 0 до -90 кПа
Точность датчика влажности: диапазон отображения: 0-100% относительной влажности (без образования конденсата); разрешение: 0,1% относительной влажности
Заданное время цикла: 0-99 ч, разрешение по времени стерилизации 1 мин
Автоматическая регулировка уровня воды на панели управления: есть, система отображает, контролирует объем воды и осуществляет ее подачу при необходимости
Штуцер парового отопления: есть, автоматический контроль
Функция обнаружения пара: есть, отображение данных и вывод предупреждения на экран, если пара недостаточно
Штуцер вакуумного насоса: есть, отображение данных и вывод предупреждения на экран при падении давления
Штуцер давления водяного пара: есть, отображение данных и вывод предупреждения на экран при снижении уровня давления водяного пара
Штуцер клапана увлажнения: есть, увлажнение в режиме пульсации
Способ увлажнения: посредством перепада давления или датчика
Штуцер защитной системы азота: есть, автоматический контроль
Штуцер системы очистки остаточного газа: есть, автоматический контроль
Штуцер системы откачки воздуха снаружи и внутри: есть, автоматический контроль
Регистрация данных посредством ПО для мониторинга и обработки информации по работе стерилизатора
Пропорции применения и типы газов:
30% окиси этилена+70% углекислого газа,
80% окиси этилена+20% углекислого газа,
90% окиси этилена+10% углекислого газа,
100% окиси этилена (при работе с азотом);
После укрепления конструкции (+20% к стоимости стерилизатора):
10% окиси этилена+90% углекислого газа,
20% окиси этилена+ 80% углекислого газа
Защита от превышения пиковых значений температуры: есть
Защита от превышения пиковых значений давления: есть
Защита от низкой температуры окиси этилена перед подачей в камеру стерилизации: есть

КЛЮЧЕВЫЕ МОМЕНТЫ
ДОСТАВКА – 35 ДНЕЙ
СРОК ИЗГОТОВЛЕНИЯ – 120 РАБОЧИХ ДНЕЙ
ОПЛАТА ОСУЩЕСТВЛЯЕТСЯ ТРЕМЯ ТРАНШАМИ:
50% - ПРЕДОПЛАТА
30% - ПЕРЕД ОТПРАВКОЙ ОБОРУДОВАНИЯ С ЗАВОДА ИЗГОТОВИТЕЛЯ
20% - ПОСЛЕ ТАМОЖЕННОЙ ОЧИСТКИ В РОССИИ (ПЕРЕД ОТПРАВКОЙ КЛИЕНТУ).
ГАРАНТИЯ – 1 ГОД
СТОИМОСТЬ ОБУЧЕНИЯ, УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ – 5% ОТ СТОИМОСТИ ОБОРУДОВАНИЯ (ОПЛАЧИВАЕТСЯ ОТДЕЛЬНО)
ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ
