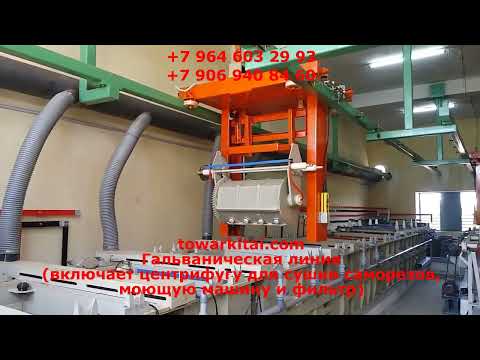

Гальваническая линия (включает центрифугу для сушки саморезов, моющую машину и фильтр)

Артикул: 772
28300 USD

Гальваническая линия (включает центрифугу для сушки саморезов, моющую машину и фильтр)

Гальваническая линия (включает центрифугу для сушки саморезов, моющую машину и фильтр)


Технические характеристики

Суммарный объем ванн: 1000 см³

Количество ванн: 5

Количество барабанов: 2

Размер барабана: 360 x 470 мм

Вместимость барабана: 30 кг

Скорость вращения барабана: 7оборотов/мин

Мощность двигателей: 0.75 кВт и 0.37 кВт

Вес: 1500 кг

Размеры гальванической линии: 6.1 х 1.3 х 1.1м


Описание процесса оцинкования

Полировка ------ обезжиривание ------- удаление заусенцев и ржавчины ------- загрузка изделий в барабан------ оцинкование------пассивация (химический процесс создания защитной окисной плёнки на поверхности материала------- очистка саморезов водой -------- загрузка изделий в центрифугу для просушки


Процесс полировки: 50 мин

Оцинкование: 40 мин

Сушка: 30 мин


Химия используемая в данной линии:

химикаты для чернения металла

чистящий порошок HN-132

хлористый калий

хлорид цинка

борная кислота

цинк

полировочный реагент HN-818

размягчитель HN-820

белый пассивирующий агент HN-ZWP

цветной пассивирующий агент


Количество операторов: 1-2 оператора на линию


Для обработки саморезов достаточно 2 ванн


Энергопотребление: 1 кВт/ч


Автоматическое перемещение саморезов из одной ванны в другую

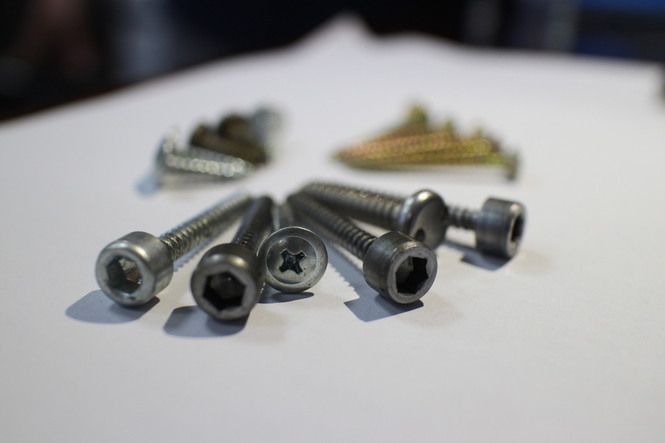

ФОТО КОНЕЧНОГО ПРОДУКТА


ОСНОВНЫЕ ВОПРОСЫ ПО ПРОИЗВОДСТВУ САМОРЕЗОВ


Прессформы изготавливаются заводом под конкретный диаметр саморезов (предварительно согласованный с покупателем), поменять его невозможно


Прессформа на холодновысадочный автомат формирует дизайн головки, диаметр и длину самореза


Прессформа (состоит из 2 плашек, одна крепится на станке, другая подвижна)  на резьбонакатной станок накатывает резьбу на саморезах


Чтобы производить саморезы одного диаметра, с одинаковым дизайном головки, с одинаковой резьбой, но с разной длиной нужно приобрести: 1 прессформу на холодновысадочный автомат и несколько прессформ на резьбонакатной станок в зависимости от диаметра и длины самореза), а длину самореза регулировать с помощью замены стержней в прессформе


Стержень выталкивает (высаживает заготовку), пробойник формирует тип шлица самореза, устанавливаются в прессформу на холодновысадочном автомате


Со станками поставляется инструменты: набор гаечных ключей, крестовая отвёртка, шестигранный ключ, инструкция на английском языке


Рекомендованное сырье: проволока из углеродистой стали, медь, нержавеющая сталь, карбоновая сталь можно использовать без термозакалки для дерева, гипсокартона, проволока ГОСТ 5663-79, Применяемые марки стали: 08-20 кп, 08-45, СТАЛЬ 10, 08; 08кп; 10-10кп; 15-15кп; 20; 20кп; 25; 30; 35; 40; 45

Недорого сырье можно купить в РФ цена за 1 тонну: 30-50 т.р. на Урале (Челябинск, Магнитогорск, Екатеринбург и т.д.), проволока из Китая обойдется в 2700-3500 USD/тонна


Данные станки без ЧПУ

Для производства черных саморезов необходимо использовать термозакалочную печь


Для защиты от ржавчины саморезы должны обрабатываться в линии гальванизации, где на них наносится защитное покрытие


За станками должен работать высококвалифицированный оператор (1-2 человека в зависимости от количества станков)


Прессформы для холодновысадочного автомата могут эксплуатироваться довольно длительный срок, прессформы для резьбонакатного станка подлежат замене, если возникают проблемы с нарезанием резьбы


Себестоимость самореза – 25-30 копеек, с учетом затрат на электроэнергию, зарплату, аренду и т.д



Станки охлаждаются маслом, масло подается с помощью насоса, которым оборудован станок, расход масла минимален, т.к. используется система циркуляции масла, в новых станках масло меняется раз в месяц, в редукторе масло меняется раз в 6 месяцев, количество масла определяется конкретной моделью станка, раз в месяц необходимо производить чистку масляного насоса. Смазочные материалы: любое машинное масло, летом №40, зимой №10 (Вязкость моторного масла по SAE)


Количество саморезов в 1 тонне зависит от каждого конкретного типа, длины и диаметра самореза

Из 1 тонны получается 980 кг саморезов


Для правильного подбора станков необходимо предоставить чертеж конечного самореза с указанием всех размеров


РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СТАНКОВ

Для производства одного диаметра самореза необходимы 2 прессформы –

1 на холодновысадочный автомат и 1 на резьбонакатной станок:

стоимость 1 прессформы на холодновысадочный автомат – 850 USD

стоимость 1 прессформы на резьбонакатной станок – 700 USD

Прессформы для холодновысадочного автомата рассчитаны на производство

1 000 000 - 2 500 000 шт / (1 комплект)

Прессформы на резьбонакатной станок рассчитаны на производство

1 000 000 - 2 500 000 шт / (1 комплект)

стоимость пробойника – 12 USD/шт

стоимость стержня – 12 USD/шт

Пробойники для холодновысадочного автомата рассчитаны на производство

700 000 – 1 200 000 шт / (1 шт)

Стержни для холодновысадочного автомата рассчитаны на производство

700 000 – 1 200 000 шт / (1 шт)


КЛЮЧЕВЫЕ МОМЕНТЫ
ДОСТАВКА – 25 ДНЕЙ

СРОК ИЗГОТОВЛЕНИЯ  – 45 ДНЕЙ
ОПЛАТА ОСУЩЕСТВЛЯЕТСЯ ТРЕМЯ ТРАНШАМИ:

50% - ПРЕДОПЛАТА

30% - ПЕРЕД ОТПРАВКОЙ ОБОРУДОВАНИЯ С ЗАВОДА ИЗГОТОВИТЕЛЯ

20% - ПОСЛЕ ТАМОЖЕННОЙ ОЧИСТКИ В РОССИИ (ПЕРЕД ОТПРАВКОЙ КЛИЕНТУ)

ГАРАНТИЯ – 1 ГОД

ЦЕНА УКАЗАНА БЕЗ УЧЕТА УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ

ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ

ДОСТАВКА ИЗ НОВОСИБИРСКА В ДРУГИЕ ГОРОДА - ЗА СЧЁТ ПОКУПАТЕЛЯ
