Экструзионно-выдувная машина для дорожных конусов

Артикул: 1109
172160 USD

Экструзионно-выдувная машина с пресс-формами для дорожных конусов

Наша экструзионно-выдувная машина с пресс-формами - это технологическое решение для эффективного производства высококачественных дорожных конусов. Благодаря качественным материалам и тщательной инженерной разработке, наша машина обеспечивает точность, прочность и стабильность формы конусов. Мы гарантируем надежность и высокую производительность нашего оборудования, что делает его идеальным выбором для вашего производства. Повысьте эффективность производства дорожных конусов с нашей инженерной машиной и доверьтесь опыту и качеству!

ХАРАКТЕРИСТИКИ МАШИНЫ:

1 LHB90 - это экструзионно-выдувная машина накопительного типа, рассчитанная максимум на 60 л.

2 Производительность открытого барабана объемом 60 л составляет 80 шт/час, суточная производительность - 1080 шт/день.

3 Высокоэффективных шнека для нанесения покрытия из сплава, приводимых в движение двигателем мощностью 37 кВт, для пластификации 150 кг

4 Накопительная головка для первого ввода-первого вывода объемом 6,6 л, максимальный вес выбрасываемой заготовки составляет 4,9 кг

5 Зажимной узел может выдвигаться наружу с помощью червячного двигателя, что упрощает замену пресс-форм.

6 Полное управление машиной и 100-точечный контроль толщины заготовки для улучшения качества продукции.

7 Гидравлическая система с серводвигателем YUNSHENG для снижения энергопотребления и температуры масла

8 Обновленная гидравлическая конструкция с тремя факторами давления, расхода и времени для точного управления.

9 В комплект входят световые завесы безопасности, защитные ограждения, панели управления с многоязычной версией.

Модель CT-530K

Материал PE или по индивидуальному заказу

Спецификация:

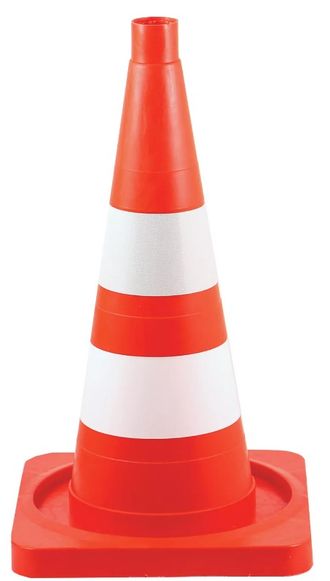

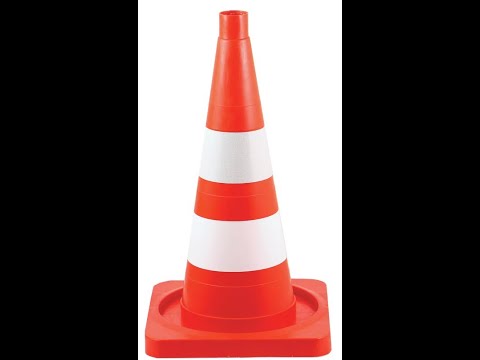

Обладает отличной ударопрочностью, устойчивостью к солнечным лучам и холоду, а также замечательными результатами отражения. Отражающий материал: очень яркая отражающая пленка.Используется при пересечении проезжих частей, обслуживании автострад, гостиниц, жилых кварталов, опасных зон, строительных площадок и т.д.

Основание: резина: высота – 50 см, размер 28*28 см, вес 1,5 кг.

Светоотражающая лента: ПВХ.

Конфигурация:

 Производитель
Система контроля машиныWEINVIEW, ТАЙВАНЬ
100-ТОЧЕЧНЫЙ КОНТРОЛЛЕР ЗАГОТОВКИXUNJIE, КИТАЙ
ЦВЕТНОЙ СЕНСОРНЫЙ ЭКРАН 10,4 ДЮЙМАWEINVIEW, ТАЙВАНЬ
МОДУЛЬ КОНТРОЛЯ ТЕМПЕРАТУРЫMITSUBISHI, ЯПОНИЯ
СЕРВОПРЕОБРАЗОВАТЕЛЬ ЗАГОТОВКИGEFRAN, ИТАЛИЯ
НАКОПИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬGEFRAN, ИТАЛИЯ
КОНТАКТОРLS(LG), КОРЕЯ
ВОЗДУШНЫЙ ВЫКЛЮЧАТЕЛЬLS(LG), КОРЕЯ
БЕСКОНТАКТНЫЙ ВЫКЛЮЧАТЕЛЬSOON, КИТАЙ
ИНВЕРТОРINOVANCE, КИТАЙ
УПЛОТНИТЕЛЬНЫЕ ДЕТАЛИDZ, ТАЙВАНЬ
ГИДРАВЛИЧЕСКИЕ КЛАПАНЫYUKEN, ТАЙВАНЬ
ПНЕВМАТИЧЕСКИЙ КЛАПАНAIRTAC, ТАЙВАНЬ
ФИЛЬТР СЖАТОГО ВОЗДУХАAIRTAC, ТАЙВАНЬ
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕHIWIN, ТАЙВАНЬ
ЖЕСТКАЯ КОРОБКА ПЕРЕДАЧRUNNA, КИТАЙ
ЭКСТРУЗИОННЫЙ ДВИГАТЕЛЬMENGNIU, КИТАЙ
ГИДРАВЛИЧЕСКИЙ ШЕСТЕРЕННЫЙ НАСОСLIANJI, КИТАЙ
ПРИВОД СЕРВОДВИГАТЕЛЯDELTA, ТАЙВАНЬ
ГИДРАВЛИЧЕСКИЙ СЕРВОДВИГАТЕЛЬYUNSHENG, КИТАЙ
СЕРВОКЛАПАНPARISON FRD, КИТАЙ

ПАРАМЕТРЫ:

Модель машины с фиксированной зажимной накопительной головкой WDK90

Максимальный объем продукта 60 л

Время предварительного нагрева 3-3,5 часа

Время сухого цикла 15 ”

Вес машины 13 тонн

Размер машины 5.7 *2.6*4.0 м/ЭКСТРУЗИОННАЯ УСТАНОВКА

Диаметр шнека 90 мм

Соотношение длины и диаметра 24:1

Номер зоны нагрева 4

Мощность нагрева 21,4 кВт

Количество охлаждающих вентиляторов:

Мощность 4 вентиляторов 0,15 кВт*4

Мощность экструзионного двигателя 37 кВт

Скорость вращения шнека 10-60 Об/мин

Производительность по пластификации 150 КГ/час

ЗАЖИМНОЙ УЗЕЛ

Конструкция зажима Фиксированной пластины

Номер стяжки 2

Усилие зажима 300 КН

Размер пластины 960*980 мм

Ход открывания плиты 450- 1050 мм

Максимальный размер пресс-формы 700*1200 мм

Толщина пресс-формы 460-600 мм

ГОЛОВНОЕ УСТРОЙСТВО

Тип головки Накопительная головка для выброса "Первый вход- первый выход"

Накопительный объем 6,6 л

Максимальный вес при выбросе 4,9 кг

Максимальный вес продукта нетто 3,3 кг

Номер зоны нагрева 4

Мощность нагрева 21,3 кВт

Максимальный диаметр матрицы 350 мм

Мощность двигателя экструзии 37 кВт

Мощность гидравлического серводвигателя 18,5 кВт

Мощность серводвигателя заготовки 4 кВт

Мощность нагрева экструзии 21,4 кВт

Мощность нагрева головки 21,3 кВт

Мощность вентиляторов охлаждения 0,6 кВт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАЗЦА ПРЕСС-ФОРМЫ

Вместимость формы1
Материал продуктаHDPE
Вес нетто1 кг
Расчетное время цикла60”
Расчетная производительность60 шт/час
Дизайн продуктав соответствии с образцом или 3D-чертежом
Материал полостиСталь P20 в модуляции
Материал ножей для обрезкиСталь P20 в модуляции
Материал каретки формыСталь P20
Твердость лезвия33 Hrc
Твердость шейного кольца45 Hrc
Структура формыОсновная полость формы
Поверхность полостиОбработкаПескоструйная обработка
Струя холодной водыДизайнОтдельные охлаждающие направляющие
Срок службы пресс-формы>1000 000 рабочих циклов

Вспомогательное оборудование:

Автопогрузчик:
Тип машиныПружинный
Мощность двигателя1,5 л.с.
Производительность транспортировки500 кг/час
Расстояние загрузки6,0 м
Материал бункераНержавеющая сталь
Размер машины100*50*90 см
Вес машины40 кг
Смеситель цветов
Мощность двигателя

7,5 кВт


Вместимость материала

200 кг


Номинальная скорость вращения

85 об/мин



Размер машины

125* 125*139 см



Вес машины

313 кг



Дробилка отходов

Мощность двигателя

30 л.с.



Производительность дробления

450-600 кг/час



Камера дробления

815*470 мм



Максимальный диаметр оси

82 мм

Поворотный нож

№ 24



Фиксированный нож

№ 4



Переключатель перегрузки

есть



Диаметр сита

12 мм



Размер машины

173* 149*230 см



Вес машины

2000 кг



Охладитель воздушного охлаждения

Номинальная мощность компрессора

10 л.с.



Холодопроизводительность

26230 Ккал/ч 30,5 кВт



Общая мощность установки

10 кВт



Хладагент

R22



Объем заправки хладагента

5 КГ



Производительность охлаждающего воздуха

10000 м3/час



Расход холодной воды

110 л/мин



Объем резервуара для воды

70 л



Диаметр впускной/выпускной трубы

1-1/2 дюйма



Двигатель насоса

1,5 кВт



Расход насоса

100 л/мин



Патрубок для отвода воды

2 дюйма



Патрубок для подвода воды

2 дюйма



Размер машины

155*70*128 см



Вес машины

300 кг



Винтовой воздушный компрессор

Мощность компрессора

22 кВт



Номинальное давление воздуха

1,0 Мпа



Номинальная производительность по выпуску воздуха

3,2 м3/мин



Диаметр трубы

G1



Рабочий шум

78 ДБ(A)



Размер машины

1080*880*1235 мм



Вес машины

360 кг



Резервуар для накопления воздуха

Объем воздухонакопителя

1 м3

Рабочее давление

0,8 Мпа



Номинальная температура

100 °



Диаметр входа воды

Rp 1”



Диаметр выхода воды

Rp 1”



Диаметр дренажного отверстия

R 1/2”



Диаметр резервуара для воды

70 см



Высота воздушного резервуара

190 см



ЦЕНА УКАЗАНА С УЧЕТОМ УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ
