Линия производства сетчатых мешков

1.Экструдер

Модель: HV-E-1200

Сырье 100% первичный полипропилен или 100% вторичный полипропилен или первичный полипропилен смешанный с вторичным полипропиленом

Ширина ленты 2,5-4 мм

Применение ленты для стандартных тканых мешков, веревок и брезента

Спецификация:

Состояние электроснабжения:

Установленная мощность 250 кВт

Рабочая мощность 180 кВт

Общая длина встроенного кабеля с бронзовой жилой 300 мм2

Стандартное электрическое напряжение 380 В/3 фазное / 50 Гц

Допустимая погрешность -5%~+10%

Медный сердечник главного входного кабеля ≥185 мм2

Кондиционирование воздуха:

Рабочее давление воздуха 0,6-0,8Мпа

Допустимый допуск ±0,1Мпа

Общая подача воздуха 0,6м3/мин

Состояние воды:

Нормальная вода

Общая подача воды  0,1 м3/мин

Давление воды 3-5Бар

Значение рН 7,0-7,8

Жесткость 12dH

Погрешность ±1бар

Температура на входе 18-22℃

Система циркуляции охлаждающей воды устанавливается покупателем

Условия работы:

Максимальная температура в мастерской 40°C

Высота над уровнем моря ≈2800 мм

Размер установки машины 26300 мм*2700 мм*2300 мм

Главный двигатель экструдера: 30 кВт

Главный инвертор экструдера: 30 кВт

Винт:

Диаметр шнека: 120 мм

Сырье для шнека и цилиндра: 38CrMoAIA, с

Обработкой азотированием

Соотношение массы шнека: 24:1

Оборот шнека: 23-70 об/мин

Материал корпуса: 38crmoala, обработанный азотированием

Бочка:

Нагрев бочки: Нагревателем из нержавеющей стали

Регулирование температуры: С помощью PID, цифровой уставки

Температура нагрева: 0-300 °C

Стандартный фильтр:

Фильтрующий экран: сетка, сплетенная из стальной проволоки, многослойный ран

Нагрев: с помощью контура нагрева из литого алюминия

Регулирование температуры: PID, цифровой тип уставки

Температура нагрева: 0-300 °C

Стандартный Т-образный штамп:

Сырье для Т-образной матрицы: твердое хромированное покрытие, зеркальная полировка

Ширина Т-образной матрицы: 1200 мм

Нагрев: нагревательной пластиной из литого алюминия

Регулирование температуры: PID, цифровой тип уставки

Температура нагрева: 0-300 °C

Резервуар для охлаждающей воды изготовлен из стали 45# и окрашен

Способ охлаждения: циркулирующей водой

Устройство для удаления 6 плоских пленок - с 4 направляющими 4шт стальных роликов с твердым хромированным покрытием. Способ управления: с помощью редуктора и инвертора

Устройство для скребка воды - стальная пластина

Устройство для разрезания ленты с 1 набором лезвийных стержней

Растягивающая нагревательная дуговая пластина

Односторонняя термическая стальная пластина с электронным нагревом

Контроль температуры: С помощью PID, цифровой тип уставки.

 Норма растягивания: 4-7 раз

Стандартных растягивающих устройств с 5 насадками. Стальной ролик с твердым хромированным покрытием

Способ управления: с помощью редуктора и инвертора

Стандартный тяговый блок с 3 роликами, стальной ролик с твердым хромированным покрытием

Способ управления: с помощью редуктора и инвертора

Узел сбора ленты с 1 роликом, стальной ролик с твердым хромированным покрытием

Способ управления: с помощью магнитной порошковой муфты управления

13 кулачковых моталок Количество моталок: 400 шпинделей

Максимальная скорость намотки: 150 м/мин

Стандартная бобина: внутренняя 38 мм*длина 230 мм

Регулятор натяжения: Крутящий момент Moto

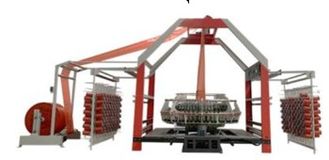

2.Круговой ткацкий станок

Питание:

Рабочая мощность 3 кВт

Общая длина встроенного кабеля с бронзовой жилой 6PP2

Стандартное электрическое напряжение 380V/3P/50 Гц

Допустимая погрешность ±10%

Для работы машины не требуются вода и сжатый воздух

Для очистки и технического обслуживания машины требуется сжатый воздух

Условия окружающей среды

Максимальная температура 50℃

Высота над уровнем моря <2800 м

Машина должна быть установлена в сухом цехе без пыли

Электрические кабели

Все приобретенное оборудование оснащено электрическим шкафом и резервными проводами оборудования, включая кабели.

Кабели между каждым шкафом ткацкого станка и общей электростанцией предоставляются покупателем.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Модель: SF-750/4

-Скорость введения уточной нити (макс.) 900 PPM

-Количество складок основы 512 шт.

-Ровная ширина слоя ткани 300-750мм

-Плотность 8~14/ дюйм

-Продольная резка. Нагревательный разрез для двойной намотки

-Узел намотки. Устройство для намотки поверхности, моментный двигатель

-Вентилятор 1 комплект

-Люминесцентная лампа 2 комплекта

-Кольца 1 Комплект

-Шпульки  Ɏ38x230 мм

-Макс. диаметр уточной катушки Ɏ110 мм

-Приводной главный двигатель и управление 3 кВт, двигатель переменного тока, инверторное управление

-Включение двигателя и управления 0,55 кВт с датчиком расхода, инверторное управление

-Система подачи основы тензодатчик, инверторное управление

-Синхронизировать систему управления ПЛК с системой HMI, защищенной от блокировки системных данных

-Фотоэлектрический и магнитный датчик срабатывают в случае разрыва ленты

-Размеры (Д*Ш*В) 7.5*2.4*2.7 м

-Вес 1900 кг

-Производственная мощность 3000 м/день, это зависит от конечной ширины пряжи

3. Автоматическая машина резки и шитья мешков

Характеристики:

Подходит для изготовления всех видов пакетов для овощей, фруктов и т.д.

-Для работы на требуется 1 человек.

-Проста в управлении

-Безопасностна

-Низкое энергопотребление

-Простота в эксплуатации

 -Цифровой преобразователь частоты для регулировки скорости, питания, освещения. Потребляет мало энергии.

Сырье: PP, PE

Базовая ткань: полипропиленовая ткань (трубка)

Ширина: 300-800 мм

Основной технический параметр

Модель ZX-O800

Максимальный диаметр рулона 1300 мм

Ширина ткани 300-800мм

Длина резки ткани 600-1350 мм

Производительность 20-36 шт/мин

Двигатель первого подающего ролика, уменьшающий управление двигателем

Синхронизированное управление Да

Безостановочный питатель Да

Двигатель подачи длины реза мощностью 2 л.с.

Автоматическое управление настроек Да

Режущий подающий двигатель мощностью 2 л.с.

Нож для горячей резки Да

Пинцет для переноса под углом 90 градусов

Тип захват

Расстояние между стежками 7-12 мм

Направляющее устройство для шитья сгибов  одинарная складка

Ширина складывания 20-30 мм

Главный преобразовательный двигатель мощностью 1 л.с. с инверторным управлением

Устройство швейной машины двигатель мощностью 1 л.с. с инверторным управлением

Ленточный конвейер типа штабеля для подсчета доставки мешков

Тип интерфейса экрана дисплея системы управления

Язык Английский

Сигнализация об обрыве швейной нити Да

Контроллер положения кромки EPC     Электронный контроллер EPC

Потребляемая мощность 6 кВт

Размеры машины 5500*4000*1500 мм

Вес машины 2000 кг

 4.Сушильная машина

Для смешивания и сушки пластикового сырья, которое используется для изготовления пряжи, покрытия и выдувной пленки.

Модель FG-69

Тип нагрева трение

Производительность 150-300 кг/ч

Источник питания 380V / 3P / 50 Гц / переменный ток.

Габаритные размеры (Д×Ш×В) 1500×600×1400 мм

Вес машины 300 кг

Примечание: Приведенные выше данные зависят от физических и химических свойств сырья.

5. Дробильная машина переработки отходов ленты

Эта машина используется для переработки отходов ленты, бракованные изделия и лом в процессе изготовления тканых мешков могут быть повторно использованы в качестве материала для вытягивания ленты после измельчения машиной.

Модель BR-300

Ширина лезвия 300 мм

Мощность двигателя 7,5 кВт

Производственная мощность 100 кг/ч

Вес 400 кг

Габаритные размеры (Д×Ш×В) 1050×800×1370 мм

ГАРАНТИЯ – 1 ГОД

ЦЕНА УКАЗАНА С УЧЕТОМ УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ

ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ
