Автоматическая линия производства пищевых банок (60 шт/мин)

Артикул: 2067

343460 USD

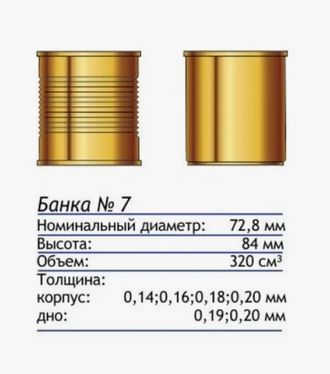

Автоматическая линия производства пищевых банок предназначена для изготовления корпусов 3-составных металлических банок, используемых в консервной промышленности для упаковки рыбы, мяса, овощей, фруктов, напитков и других пищевых продуктов. Оборудование рассчитано на выпуск банок типоразмера D73×H84 мм (диаметр 73 мм, высота 84 мм) с возможностью переналадки под другие размеры в диапазоне: диаметр 52–176 мм, высота 45–260 мм. Линия включает в себя все необходимые технологические этапы от рулонной жести до готового корпуса банки с прифланцованными краями и закатанной крышкой.

Срок производства - 150 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы

Описание
Комментарии 0

Автоматическая линия для производства корпусов 3-составных пищевых банок (для D73 H84 мм).
Максимальная скорость производства: 60 банок/мин.

Дуплексный продольно-резательный станок (слайтер) - 1 комплект

Комплектация	Автоматический податчик листов (с детектором двойного листа), дуплексный слайтер, измерительная линейка, стаккер для заготовок корпусов, заточной станок для ножей
Ножи	15 пар карбидных ножей (5 пар для первой операции, 10 пар для второй операции)
Макс. скорость подачи	40 листов/мин
Мин. размер листа	500×500 мм
Макс. размер листа	1180×1180 мм
Мин. ширина заготовки корпуса после горизонтальной резки	150 мм
Мин. ширина заготовки корпуса после вертикальной резки	70 мм
Диапазон толщины листа	0,16–0,5 мм
Диаметр главного вала	110 мм
Напряжение	AC 3-фазное 380 В, 50 Гц
Мощность	около 6 кВт
Общий вес	около 4000 кг

Сварочный аппарат для корпусов банки - 1 комплект

В комплекте	1 комплект калибровочной оснастки для 73 мм
Основные компоненты	Delta: ПЛК, инвертор, серводвигатели; силовой модуль Mitsubishi; реле Omron; контакторы и переключатели Schneider; воздушные выключатели Siemens; соленоидные клапаны и магнитные переключатели Airtac; вакуумный генератор SMC
Диаметр банки	52–176 мм
Высота банки	45–260 мм
Толщина материала	0,16–0,35 мм
Макс. скорость производства	80 банок/мин
Скорость сварки	10–20 м/мин
Диаметр медной проволоки	1,28–1,5 мм
Перекрытие (нахлест)	0,3–0,8 мм
Напряжение	3-фазное 380 В, 50 Гц
Частота сварки	100–280 Гц
Установленная мощность	20 кВт
Подача воздуха	>0,5 МПа, 300 л/мин
Охлаждающая вода	>0,4 МПа, >40 л/мин, 12–20°C
Габариты	2000×1200×1800 мм
Вес	около 2800 кг

Промышленный чиллер - охладитель воды - 2 комплекта

Назначение	Индивидуальный промышленный охладитель воды для охлаждения сварочной системы и индукционной печи
Комплектация	Включает штуцеры входа и выхода воды
Тип охлаждения	Воздушное охлаждение
Компрессор	Panasonic
Мощность	5 л.с. (HP)

Машина для внутреннего нанесения порошкового покрытия на сварочный шов - 1 комплект

Назначение	Для защиты внутреннего сварочного шва
Пневматические компоненты	SMC
Управление и автоматика	Omron: ПЛК, сенсорная панель, реле; частотный преобразователь и контактор Schneider; воздушный выключатель Siemens
Диаметр банок	52–350 мм
Скорость перемещения	20–60 м/мин
Ширина нанесения покрытия	6–14 мм
Мощность	2,5 кВт
Напряжение	AC 220 В, 50 Гц
Пневматика	0,6 МПа, 0,5 м³/мин
Вес	около 500 кг
Габариты	900×900×2200 мм

Машина для нанесения лакового покрытия на внешний сварочный шов - 1 комплект

Назначение	Для защиты внешнего сварочного шва
Комплектация	Включает транспортный конвейер
Управление и компоненты	ПЛК-контроллер и реле Omron, пневматические компоненты, HMI Weinview
Диаметр банки	52–350 мм
Высота банки	50–600 мм
Скорость нанесения покрытия	25–50 м/мин
Ширина нанесения	8–18 мм
Сжатый воздух	0,4 МПа/см²
Напряжение	AC 3-фазное 380 В, 50 Гц
Вес	около 500 кг
Габариты	1800×600×1300 мм

Индукционная печь (отвердительная печь) - 1 комплект

Тип	Автоматическая 2-головочная высокочастотная индукционная печь для отверждения лакового покрытия на корпусах банок (новая модель)
Управление	Omron: ПЛК, цветная сенсорная панель, реле; частотный преобразователь и контактор Schneider
Комплектация	Автоматический подъемный механизм транспортного конвейера, конвейер с преобразованием частоты, система рекуперации отработанного газа
Диаметр банки	45–176 мм
Охлаждающая вода	12–20 °C, 40 л/мин
Расход воздуха	>0,5 МПа
Мощность	2–4 кВт
Напряжение	3-фазное 380 В, 50 Гц

Кантователь (подъемник-переворачиватель) - 1 комплект

Тип	V-образный магнитный кантователь для установки вертикально цилиндров банок, выходящих из индукционной печи
Длина	3,3 м

S-образная конвейерная система - 1 комплект

Назначение	Для охлаждения и буферизации отвержденных цилиндров перед операциями формовки
Регулировка	Регулировка под разные диаметры банок, регулировка скорости с помощью преобразователя частоты
Комплектация	Включает 2 поворотных стола по углам
Общая длина	16 м

Машина для фланжирования (отбортовки) и закатки крышек - 1 комплект

Тип	Автоматическая линейная 2-позиционная машина для фланжирования и закатки круглых банок
Комплектация	Включает 1 комплект оснастки для 73 мм
Транспортировка	С входным и выходным конвейерами для корпусов банок
Управление и компоненты	ПЛК-контроллер и датчики Omron, низковольтные электронные компоненты Schneider, серводвигатели Delta, пневматические компоненты Airtac
1-я позиция	Фланжирование (отбортовка)
2-я позиция	Закатка крышек
Диаметр банки	52–153 мм
Высота банки	50–220 мм
Макс. скорость производства	60 банок/мин
Высота подключения	1000 ± 20 мм
Рабочее давление воздуха	>0,6 МПа
Напряжение	AC 3-фазное 380 В, 50 Гц
Мощность	около 4 кВт
