Полностью автоматическая линия для производства медицинских масок

Полностью автоматическая линия для производства медицинских масок

ЦЕНА С НДС!!!

Структура медицинской маски и материалы для ее изготовления

Как правило, маски изготавливаются с применением спанбонда, мельтблауна, завязок и носового фиксатора. Внешний и внутренний слои маски сделаны из спанбонда, а средний слой из мельтблауна. Внешний слой маски предназначен для защиты от попадания микрочастиц вирусов, пыли и т.д., средний слой является основным и фильтрующим элементом, внутренний слой служит для влагопоглощения.

Главный фильтрующий слой маски изготавливается из материала мельтблаун. Данный материал обладает электростатическим эффектом и способен улавливать пыль и различные мелкие частицы вирусов, а затем впитывать, предотвращая их попадание на внутренний слой. Наиболее надежными стандартами нетканого материала мельтблаун являются: BFE95 (95%), BFE99 (99%), VFE95 (99%), PFE95 (99%), KN90 (90%). Стандартный вес слоя мельтблауна в маске – 20 г, чем больше вес, тем больше защитные свойства фильтрации. При использовании большей плотности и веса мельтблауна маска становится неудобной в ношении и затрудняет дыхание.

Также для производства медицинских масок используются: носовой фиксатор из пластика или металла, краска и эластичная лента для ушных петель.

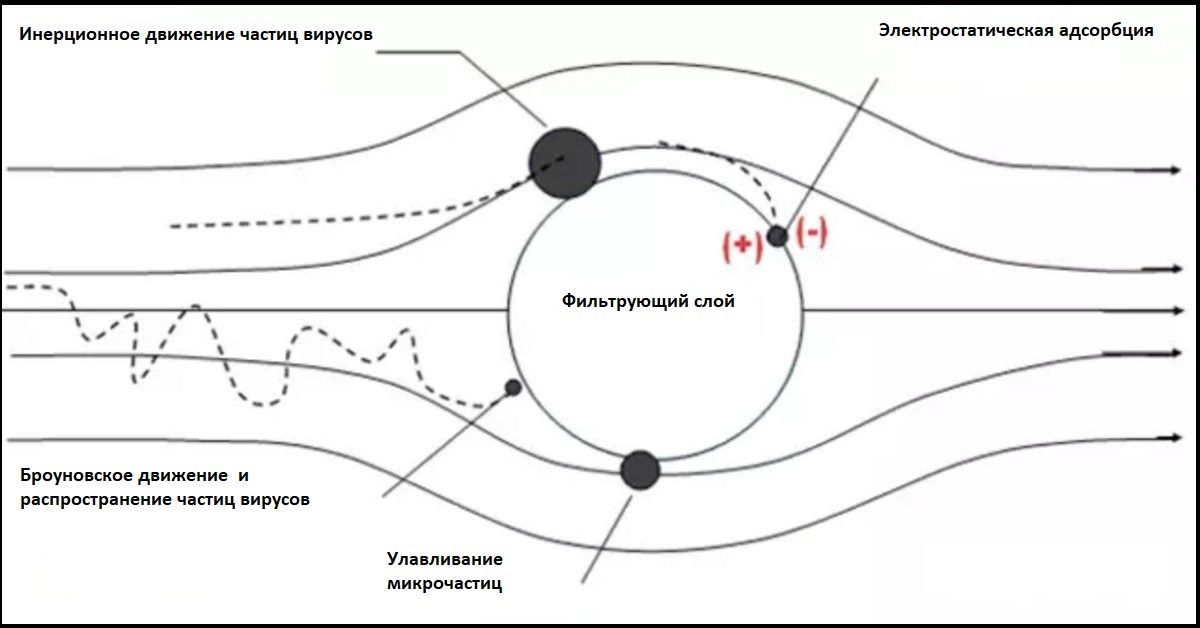

Принцип работы медицинской маски

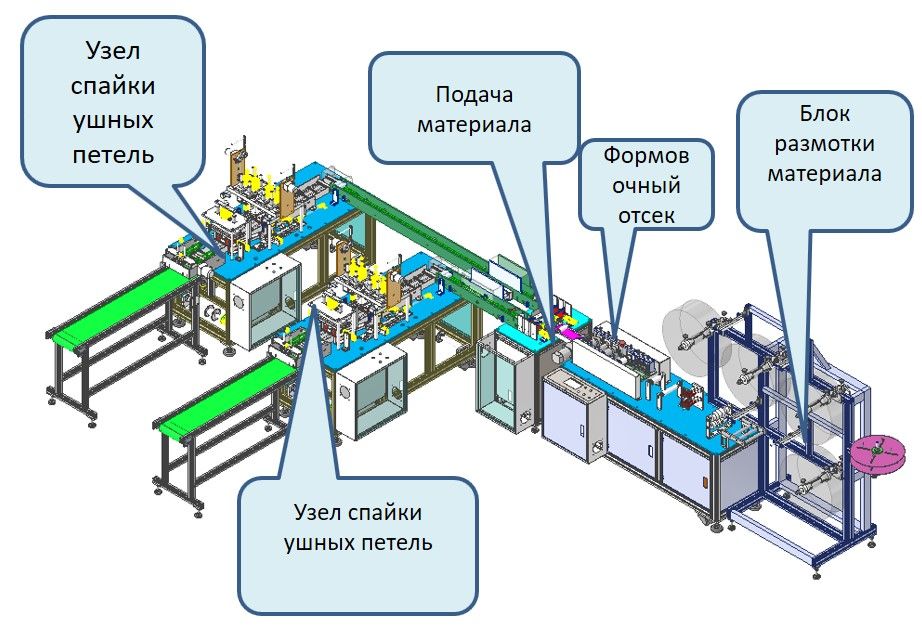

Общая схема оборудования

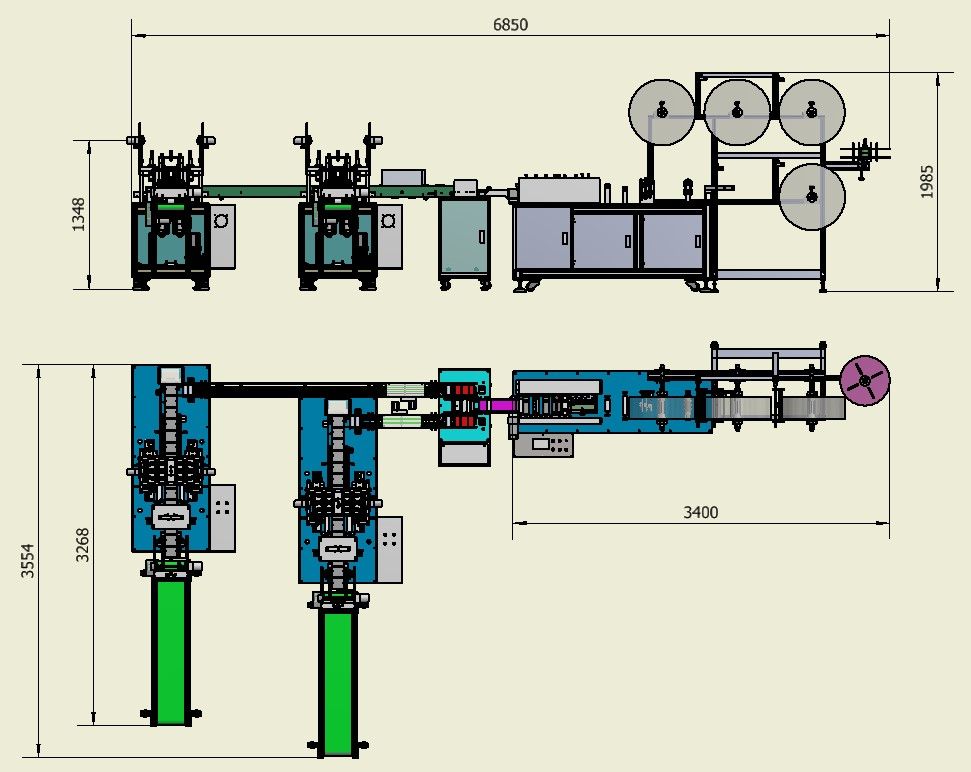

Установочные размеры линии для производства медицинских масок

Производственная линия состоит из:

станок для производства тела маски (1 шт)

станок для ультразвуковой запайки ушных петель (2 шт). При необходимости можно использовать сразу 4 шт в связке с 1-м станком для производства тела маски.

Управление производственным процессом осуществляется через программируемый логический контроллер (ПЛК) посредством сенсорного экрана с интуитивным интерфейсом.

Линия производит медицинские маски от 1 до 5 слоев.

Размер маски и места сгиба материала регулируются.

Линия производит маски стандартного размера 175*95 мм.

Технические характеристики

Размеры линии: 6850*3600*1985 мм

Вес линии: 3500 кг

Напряжение: 220 В, 50 Гц

Мощность: 9 кВт

Давление сжатого воздуха: 0.5-0.7 Мпа

Расход сжатого воздуха: 300 л/мин

Температура окружающей среды: 10-35 °С, влажность: 5-35%, отсутствие горючих и агрессивных газов, пыли, класс стерильности 100 000 в соответствии со стандартом ISO 14644-1.

Производительность: 90-110 шт/мин

Количество операторов: 1

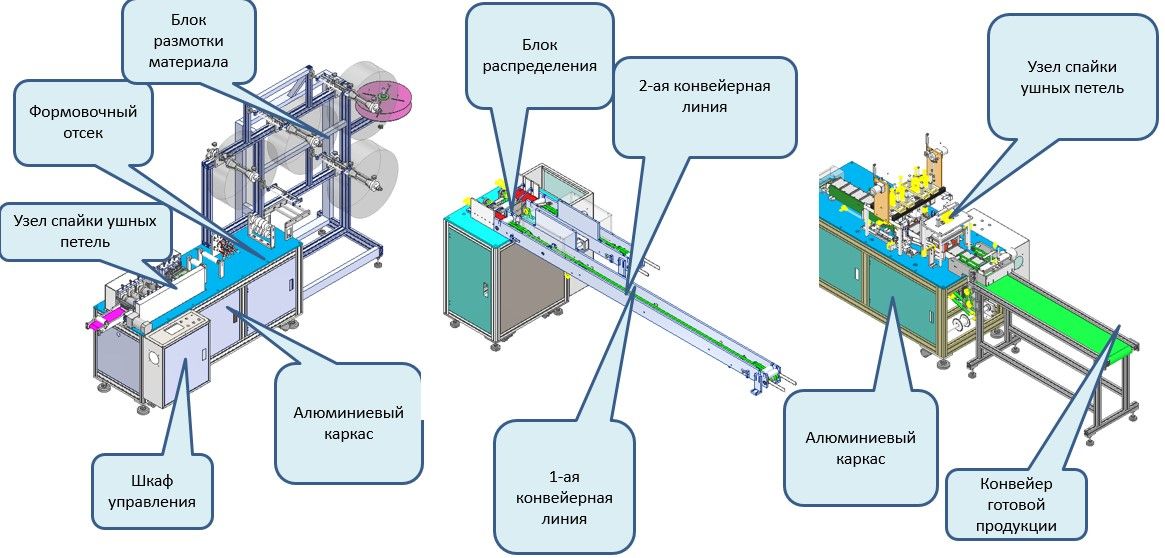

Перечень механизмов и систем линии

Полный список компонентов линии

Цилиндры - SMC/Япония, AirTAC, MISUMI/Тайвань

Электромагнитные клапаны - CKD, SMC/Япония, AirTAC

Сервоприводы - Mitsubishi/Япония, Panasonic/Япония

ПЛК - Huichuan/Китай, Mitsubishi/Япония, Omron/Япония

Регулятор хода двигателя - Jingyan/Китай

Подшипники - NSK/Япония, HRB/Китай

Направляющие - STAF, PMI, CPC, HIWIN/Тайвань

Оптоволоконный усилитель - Omron, Panasonic/Япония

Сенсорный экран - Weinview, Kungluntongtai/Китай

Реле - Omron, IDEC/Япония

Кнопки - SHUANGKE/Китай

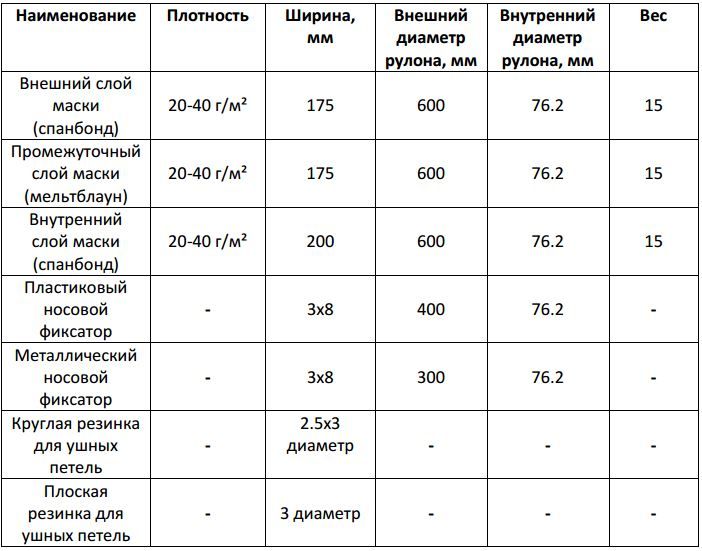

Спецификации материала

КЛЮЧЕВЫЕ МОМЕНТЫ
СРОК ПРОИЗВОДСТВА – 10-15 РАБОЧИХ ДНЕЙ
ДОСТАВКА – 25 ДНЕЙ
50% - ПРЕДОПЛАТА
30% - ПЕРЕД ОТПРАВКОЙ ОБОРУДОВАНИЯ С ЗАВОДА ИЗГОТОВИТЕЛЯ
20% - ПОСЛЕ ТАМОЖЕННОЙ ОЧИСТКИ В РОССИИ (ПЕРЕД ОТПРАВКОЙ КЛИЕНТУ).
ГАРАНТИЯ – 1 ГОД
ЦЕНА УКАЗАНА БЕЗ УЧЕТА УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ
ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ
