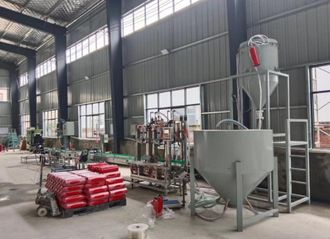

Линия наполнения огнетушителей

КОМПЛЕКТАЦИЯ

Общие технические характеристики линии наполнения порошком огнетушителей

1.1 Наименование оборудования: Четырехпозиционная полностью автоматическая линия наполнения порошком для переносных огнетушителей

Ручная установка баллона в наполнительную машину для поочередного наполнения → После наполнения баллон помещается на конвейерную линию → Конвейерная линия подает баллон к механизму смазки для смазки горловины огнетушителя → После завершения смазки огнетушитель движется по конвейеру к механизму предварительного затягивания клапана. Ручной пусковой переключатель — достаточно прижать седло клапана с длинной трубкой к баллону, чтобы выполнить процесс предварительной сборки → Переносной огнетушитель автоматически транспортируется к позиционирующему устройству станка для затягивания клапана. Станок для затягивания клапана позиционирует головку с помощью специального приспособления и выполняет процесс затягивания клапана → После затягивания конвейерная линия транспортирует баллон к позиции наполнения газом, баллон снимается вручную и производится наполнение газом → Процесс наполнения завершен.

Преимущества данного решения:

1. Безопасно и надежно, весь процесс работы оборудования максимально эргономичен; значительно повышается производительность и снижаются затраты на рабочую силу.

2. Сегментированная сборочная линия позволяет заказчику удобно разместить оборудование в подходящем месте на заводе.

3. Повышение эффективности создает основу для автоматической стыковки с последующими производственными линиями.




Обзор оборудования:

1. Четырехпозиционная линия наполнения порошком переносных огнетушителей

1.1 Преимущества четырехпозиционной наполнительной машины: Система внешнего перехвата порошка первой ступени — это пневматический зажимной клапан. Система перехвата порошка второй ступени — это трехходовой шаровой кран и тонкий цилиндр SDA. Система перехвата порошка третьей ступени удаляет остаточную пыль у горловины баллона и плавающую пыль в наполнительной головке и возвращает их в бак-рекуператор за пределами оборудования, что сокращает потери материала и решает проблему значительного запыления.

Конфигурация оборудования и основные параметры

Простая машина для наполнения порошком переносных огнетушителей

Вакуумная система / Механизм вакуумного сбора пыли

IЧетырехпозиционная машина для наполнения порошком

Цепной конвейер с пластинами (14 м)

Двухпозиционный интегрированный станок для ввинчивания клапана и наполнения газом

Наполнитель газом (инфлятор)

Машина для предварительного ввинчивания клапана

Машина для нанесения смазки (масла)
