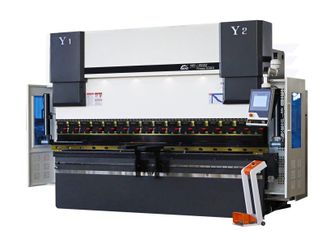

Листогибочный пресс (модель W67-200T3200)

Артикул: 2005

94192 USD

Представляем высокоточный гидравлический листогибочный пресс модели W67-200T3200. Оборудование предназначено для холодной гибки листового металла толщиной до значительных величин при длине рабочего стола 3200 мм и усилии 200 тонн. Пресс оснащен CNC-автокомпенсацией прогиба, обеспечивающей высокую точность и повторяемость позиционирования ползуна в пределах ±0.01 мм. Идеален для производства металлоконструкций, вентиляции, машиностроения и других отраслей, требующих точной обработки листового металла.

Срок производства - 35 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы

Описание
Комментарии 0

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное усилие, кН	2000
Длина стола, мм	3200
Расстояние между колоннами, мм	2700
Глубина зева, мм	400
Ход ползуна, мм	200
Макс. высота раскрытия, мм	480
Точность позиционирования ползуна, мм	±0,01
Повторяемость позиционирования ползуна, мм	0,01
Мощность основного двигателя, кВт	15
Скорость ползуна:
— Быстрое приближение, мм/с	110
— Рабочая, мм/с	15
— Обратный ход, мм/с	100
Объем масляного бака, кг	330
Тип компенсации прогиба	CNC-автокомпенсация
Система заднего упора:
— Тип привода	Двойная линейная направляющая для упоров
— Количество упоров (пальцев)	4
— Конфигурация осей	X, R
— Способ перемещения	Автоматический
Передняя опора (поддержка)	2 опоры (линейные рельсы)
Габаритные размеры:
— Длина, мм	3900
— Ширина, мм	1900
— Высота, мм	2700
Масса, кг	12000

СИСТЕМА УПРАВЛЕНИЯ С ЧПУ

Навигация с помощью сенсорных "горячих клавиш"

10,1-дюймовый высококачественный цветной TFT-дисплей

До 4 осей (Y1, Y2 + 2 вспомогательные оси)

Управление системой прогиба (компенсации)

Библиотека инструментов, материалов и изделий

Управление сервоприводами и преобразователями частоты

Продвинутые алгоритмы управления осью Y

С замкнутым контуром

Режим работы двух машин синхронно (опция TandemLink)

Интерфейс для USB-накопителя

Автономное программное обеспечение Profile-53TL

КОНФИГУРАЦИЯ

РАБОЧИЙ СТОЛ

Быстрая зажимная система

Быстрое зажимание и разжимание штампов одним касанием позволяет эффективно сократить время смены оснастки.

Штамп

Материал штампа — 42CrMo, с термической обработкой. Штамп с четырехгранным пазом V по евростандарту. Также возможна поставка штампов по индивидуальному заказу.

Компенсация

Кривая компенсации прогиба рассчитывается системой управления и автоматически компенсирует деформацию прогиба рабочего стола в зависимости от нагрузки на станок. Для длины более 2,5 метров настоятельно рекомендуется система компенсации прогиба.

Передние опоры

Две передние опоры, которые могут перемещаться по линейной направляющей для удобства работы.

ИНТЕГРИРОВАННАЯ ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Клапаны Bosch-Rexroth (Германия)

Клапанная группа, импортированная из Германии, состоит из одного главного клапана и двух пропорциональных клапанов. Она обеспечивает точный контроль подачи и регулировки масла, гарантируя точность гибки.

Основной двигатель Siemens (Германия)

Немецкий Siemens отличается высоким КПД и низким уровнем шума. Низкий пусковой ток и высокая перегрузочная способность.

Масляный насос

Масляный насос Rexroth — известный бренд, отличается низким уровнем шума и высокой производительностью привода.

Линейка (оптическая линейка, датчик положения)

Итальянская линейка GIVI передает данные в систему управления для контроля положения перемещения ползуна.

ВЫСОКОТОЧНЫЙ ЗАДНИЙ УПОР

Оси заднего упора

Ось X — для управления движением вперед и назад.
Ось R — для управления движением вверх и вниз.

Шариковая винтовая пара + Линейная направляющая

Линейная направляющая тайваньского бренда HIWIN и шариковый винт TBI обеспечивают высокую точность перемещения осей X и R.

Балка с двумя направляющими

Упоры заднего упора перемещаются по двум направляющим — это обеспечивает большую стабильность. Балка подвергается термической обработке.

Упоры заднего упора

Трехуровневые позиционирующие упоры для удовлетворения различных требований клиентов по глубине гибки.

Сервопривод

Сервопривод управляет движением осей X и R, обеспечивая высокую точность заднего упора.

ПРИНАДЛЕЖНОСТИ

1	Руководство по эксплуатации станка	1
2	Руководство по эксплуатации системы управления	1
3	Нижние винты (фундаментные болты)	4
4	Опорные плиты (подкладки)	4
5	Масленка (шприц для смазки)	1
6	Комплект уплотнений	1
7	Комплект передних опорных кронштейнов	1
8	Ножная педаль (ногопедальный переключатель)	1

РАБОЧАЯ СРЕДА

Требования к питанию	Трехфазная четырехпроводная система, 380 В, 50 Гц
Место установки	Чистое, с низкой запыленностью
Максимальная температура	≤ 40℃
Минимальная температура	≥ -5℃
Относительная влажность	55～85%
