Линия нанесения воска на фрукты (модель LW8000-1K)

Коммерческое предложение на линию мойки, сушки, вощения и сортировки фруктов (на основе яблок)

Линия мойки, сушки и сортировки яблок

Общий обзор
Эта линия состоит из машины для мойки с пузырьковой аэрацией, щёточной очистительной машины с водяными распылителями и воздуходувками, а также весовой сортировочной машины с центральным контроллером.

Технические характеристики

Преимущества

• Широкая область применения: Этот сортировщик может использоваться для различных круглых фруктов, таких как яблоки, авокадо, цитрусовые, маракуйя и помидоры.

• Регулируемая скорость: Двигатель управляется частотным преобразователем, скорость может быть изменена по мере необходимости.

• Известные электронные компоненты: Бренд: Schneider.

Детали

A1. Машина для мойки с пузырьковой аэрацией:

• Пузырьковая мойка позволяет продукту замачиваться и перекатываться в резервуаре, что подходит для удаления загрязнений на этапе предварительной очистки производственной линии.

• Продукты извлекаются ряд за рядом с помощью роликового элеватора.

• Установлено водосталкивающее устройство. Оно помогает яблокам перемещаться к элеватору.

• Включено устройство барботажа (подачи пузырей). Двигатель JMC — 1 шт., регулируемая рабочая скорость.

• Мощность: 2,2 + 0,37 + 3 = 5,57 кВт.

• Основная рама изготовлена из профиля из стали 201 размером 50×50 мм, толщина T ≥ 2,0 мм, а боковые панели — из листовой нержавеющей стали 304, толщина T ≥ 2,0 мм.

• Габариты: 5580 мм × 800 мм × 1400 мм (ширина канала: 600 мм).

A2. Щёточная очистительная машина:

• Эта очистительная машина состоит из 2 рядов водяных распылителей, 25 щёток из нержавеющей стали с нейлоновой щетиной и четырёх воздуходувок. Ложе со щётками и форсунками высокого давления сверху предназначено для удаления загрязнений и ополаскивания.

• Оператор подаёт свежую воду в водяной насос.

• Включает поддон-резервуар для сбора воды и насос для распылителя.

• Бренд водяного насоса: CNP.

• Скорость мойки регулируется с помощью частотного преобразователя.

• Материал: основная рама выполнена из квадратной трубы из стали 201 толщиной 2,0 мм, а обшивка — из листовой нержавеющей стали толщиной 1,5 мм.

• Мощность: 0,25 + 0,75 + 0,25 × 4 = 2 кВт.




A3. Машина для вощения:

• Система распыления воска, включающая прерывистое распыление жидкого воска, лопастной насос, кожух распыления воска, в сочетании с 14 волнообразными щетками для протирки, обеспечивает равномерное покрытие фруктов воском.

• Включает устройство для очистки щеток. Заказчику необходимо подготовить воздушный компрессор.

• Электромагнитный клапан и реле времени управляют временем распыления и интервалами.

• Материал: рама изготовлена из углеродистой стали, поверхности, контактирующие с фруктами, выполнены из нержавеющей стали 201.

• Мощность: 0,9 кВт.

• Габариты: 2000 мм × 800 мм × 1600 мм.

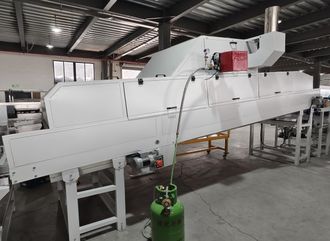

A4. Сушилка с горячим воздухом:

• Использует закрытую конструкцию циркуляции тепла, два центробежных вентилятора и один осевой вентилятор поверх роликового конвейера для обеспечения внутренней конвекции горячего и холодного воздуха.

• Температура в сушильном тоннеле регулируется от 35°C до 45°C. Температура легко контролируется, благодаря чему не повреждается поверхность авокадо.

• Источник тепла для горелки: природный газ.

• Снизу установлена система очистки роликов для обслуживания.

• Система сушки: горелка Riyadh.

• Расход дизельного топлива: 5–10 кг/ч, природного газа: 8–10 кг/ч. Заказчик должен выбрать между дизелем или природным газом после отправки заказа.

• Двигатель: 0,75 кВт + 0,55 кВт × 3 = 2,4 кВт.

• Материал: рама — углеродистая сталь, поверхности, контактирующие с фруктами, — нержавеющая сталь 201.

• Габариты: 6000 мм × 800 мм × 2300 мм.



A5. Ленточный конвейер

• Если вы хотите разместить линию в форме буквы «U», необходим ленточный конвейер.

• Мощность: 0,37 кВт.

• Материал: углеродистая сталь.

• Регулируемая рабочая скорость.

• Длина: 2000 мм × 600 мм

A6–A9: Ленточный конвейер, буферный ленточный конвейер и одноканальный весовой сортировщик:

• Этот одноканальный весовой сортировщик состоит из буферного ленточного конвейера, раздвижного клиноременного конвейера, двух возвратных ленточных конвейеров по бокам V-образного конвейера, системы взвешивания, белых столов для сбора продукции, пластикового колёсного конвейера для пустых ящиков и столов для упаковки полных ящиков.

• Неотсортированные фрукты или фрукты, которым не удалось разместиться на чашах, подаются обратно на V-образный конвейер с помощью возвратных ленточных конвейеров, расположенных по бокам V-образного конвейера.

• Ноутбук × 1 и принтер × 1.

• Датчик нагрузки французского бренда SCAIME.

• Точность: ± 2 грамма.

• Мощность двигателя: 2,94 кВт.

• Размер чаши: длина 11,5 см, ширина 7,5 см.

• Производительность: 16 000–20 000 фруктов в час. 2,5 тонны в час.

Пластиковый колёсный ленточный конвейер длиной 9 м: Рабочие могут брать пустые ящики с пластикового колёсного конвейера, забирать фрукты со стола сбора и упаковывать их на столиках рядом с упаковочным столом.

Жёлтые столики расположены рядом с выходами сортировщика. Рабочие могут ставить на них пустые ящики и упаковывать фрукты.

Центральная система управления

Эта часть состоит из компьютера, принтера, частотных преобразователей Schneider, контакторов Schneider, электрического шкафа. При наличии подключения к интернету мы можем предоставить нашим заказчикам онлайн-помощь для решения проблем с программным обеспечением промышленного ПК.
