Линия производства фиксаторов для медицинских масок (со стальной проволокой)

Артикул: 1952

43660 USD

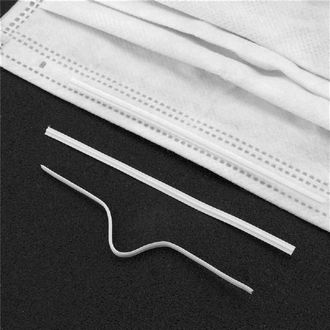

Предлагаем полностью автоматизированную экструзионную линию для производства переносицы – пластиковой полосы со встроенной стальной проволокой, используемой в медицинских масках для плотного прилегания к переносице. Изделие представляет собой ПП-основу (полипропилен) с интегрированной стальной проволокой внутри. Оборудование предназначено для производителей медицинских масок и средств индивидуальной защиты.

Срок производства - 30 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы

Описание
Комментарии 0

Линия по производству переносицы для ПП-масок (со стальной проволокой)

Основные параметры

Обрабатываемые материалы	ПП (полипропилен), наполнительный мастербатч, стальная проволока
Справочные технические параметры
Ширина производства	однопроволочная 3 мм — двухпроволочная 3–5 мм (стандарт компании)
Толщина производства	0,7–1,2 мм
Количество экструдеров	2 (для носовой полоски)
Максимальная производительность экструзии	30–40 кг/ч
Скорость линии	≤ 200 м/мин ×1
Электропитание	AC 380 В / 3 фазы / 50 Гц ±10％ L1+L2+L3+N (трёхфазная четырёхпроводная сеть)
Установленная мощность	20 кВт (рабочая мощность около 12 кВт)
Количество рабочих	1–2 человека
Габаритные размеры	15 м × 1 м × 2,5 м

Список оборудования

1	Автоматический загрузчик материала	25 кг	1 комплект
2	Распаковочная стойка (разматыватель)	-	1 комплект
3	Одношнековый экструдер	S45/30	1 шт.
4	Головка для литья ленты (комплект пресс-формы для одинарной проволоки)	-	1 компл.
5	Ванна охлаждения воды	-	1 шт.
6	Первая тянущая система (первый тянущий узел)	-	1 шт.
11	Двухпозиционная намоточная машина	-	1 шт.
12	Электрическая система управления	-	1 компл.

Детали оборудования

1. Конфигурация производственной линии и технические характеристики

1) Автоматический загрузчик материала

Режим загрузки: вакуумный всасывающий
Емкость: 25 кг
Оснащен воздушным сушильным аппаратом с подогревом

2) Распаковочная стойка (разматыватель)

Состоит из шестерен с регулируемым тормозом

3) Одношнековый экструдер S45/30

Шнек:
Диаметр: 45 мм
Отношение L/D: 30:1
Материал: 38CrMoAlA
Обработка поверхности: азотирование, полировка
Цилиндр (ствол):
Материал: 38CrMoAlA
Обработка внутренней поверхности: азотирование, полировка
Тип нагрева: керамические нагревательные кольца
Мощность нагрева: 3 кВт × 4
Система охлаждения: вентиляторное охлаждение цилиндра
Мощность охлаждения: 0,15 кВт × 4
Редуктор:
Материал корпуса: HT200
Тип зубчатых колес: косозубые шестерни
Материал шестерен: 20CrMnTi
Обработка шестерен: цементация, зубошлифовка
Тип охлаждения: внутренняя циркуляция водяного охлаждения
Ведущий двигатель:
Тип: асинхронный двигатель
Мощность: 11 кВт
Регулятор двигателя: инвертор (преобразователь частоты)

4) (Пресс-форма для одинарной и двойной проволоки в комплекте)

Изготовлена из высококачественной штамповой стали, компактная конструкция, надежное соединение, удобная замена.
Литники хромированы на поверхности и отполированы, толщина слоя 0,03–0,05 мм, твердость HRC 50–60, точность полировки 0,02–0,06 мкм.
Наружная поверхность хромирована (0,02–0,03 мм) для простоты обслуживания и защиты от ржавчины.
Количество лент: 1 шт.
Внутренний нагрев с помощью нагревательного стержня из нержавеющей стали, нагрев соединительной горловины кольцом из нержавеющей стали, мощность 4 кВт.

5) Ванна охлаждения воды

Регулировка высоты: винтовая (подъемная)
Ширина ванны: 200 мм
Длина: 4000 мм
Все детали, контактирующие с водой, изготовлены из нержавеющей стали.

6) Двухвалковое тянущее устройство

Предварительный нагрев заготовки полоски перед вытяжкой.
Состоит из двигателя, редуктора, тянущего стального валка и передаточных шестерен.
Частотное регулирование, стабильная передача.
Диаметр тянущего валка: Φ380 мм
Рабочая ширина: 100 мм
Мощность двигателя с АС-частотным приводом: 2,2 кВт

11) Двухпозиционная намоточная машина

Используется для намотки готовой продукции. Автоматическая намотка с центральной раскладкой нити.
Состоит из: наматывателя, кожуха, направляющего винта, роликовой опоры, тянущего ролика, транспортной системы и системы электронного контроля и учета.
Характеристики наматывателя:
Номинальный диаметр: 200 мм
Максимальный диаметр намотки: 340 мм
Максимальная скорость намотки: 300 м/мин
Мощность двигателя: 5NX2

12) Электрическая система управления

Инвертор (преобразователь частоты): ABB
Контактор: SIEMENS
Контроллер температуры: OMRON
