Линия производства йодных ватных палочек

Артикул: 1931

254579 USD

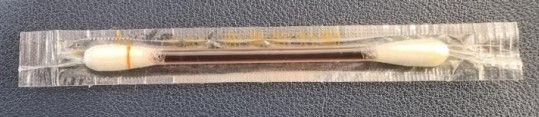

Предлагаем полностью автоматизированную линию "под ключ" для производства одноразовых ватных палочек, пропитанных йодофором (йодом) или другими жидкостями (спирт, масло гвоздики, антисептики). Линия включает все необходимое оборудование: от производства пластиковых стержней до упаковки готовых изделий с возможностью автоматического контроля качества.

Срок производства - 40 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы

Описание
Комментарии 0

КОМПЛЕКТАЦИЯ

№	Название	Цена	Примечание
1	Машина для производства пластиковых палочек	35 137 USD	Также можно купить пластиковые палочки
2	Жидкостный дозатор (фасовочная машина)	84 332 USD
3	Центрифуга	16 678 USD	Удаляет пузырьки воздуха из пластиковых палочек
4	Машина для производства ватных палочек	87 252 USD	Машина для изготовления и упаковки ватных палочек
5	Опционально: Камера контроля качества (система проверки)	12 700 USD	Автоматическое удаление бракованных изделий и автоматическое заполнение вакантных мест
6	Опционально: Автоматический котел для варки и смешивания клея	1 200 USD	Используется для варки и смешивания ПВА с водой
7	Полный комплект воздушного компрессора	8 280 USD	Все станки требуют компрессор для работы

Полный технологический процесс производственной линии

Шаг	Оборудование	Описание процесса
Шаг 1	Машина для производства пластиковых палочек	Вы также можете приобрести пластиковые палочки на рынке напрямую

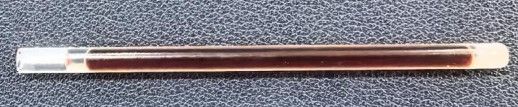

Шаг 2	Жидкостный дозатор (фасовочная машина)	Наполнение пластиковой палочки йодофором / жидкостью
Шаг 3	Центрифуга	Удаление пузырьков воздуха изнутри пластиковой палочки
Шаг 4	Машина для производства ватных палочек	Формирование ватной палочки и её упаковка в полиэтиленовый пакет поштучно

ШАГ 1:
МАШИНА ДЛЯ ПРОИЗВОДСТВА ПЛАСТИКОВЫХ ПАЛОЧЕК

(Скорость: 1500–2300 шт./мин)

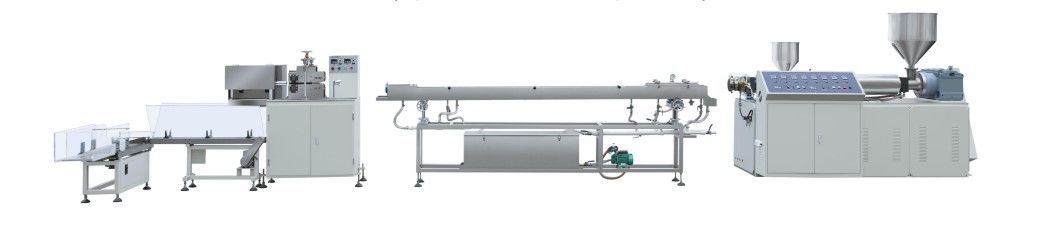

В состав машины входят: экструзионный блок, блок водяного охлаждения, блок протяжки и резки, блок накопления и штабелирования. Вам нужно лишь загрузить сырьё (гранулы ПП), и на выходе вы получите готовое изделие — пластиковую палочку / стержень.

Пример параметров: диаметр 3,2 мм, длина 76 мм.

Технические характеристики:

Сырьё	Гранулы PP T30S (полипропилен)
Размер пластиковой палочки	Диаметр: 3,2 мм, Длина: 76 мм
Производительность	1500–2300 шт./мин
Диаметр шнека	50 мм
Степень сжатия шнека	1:25
Питание	380 В, 50 Гц, 3 фазы
Мощность шнека	7,5 кВт
Общая мощность	12 кВт
Габариты машины	9000 × 1500 × 1300 мм
Вес машины	1000 кг

ШАГ 2:
ЖИДКОСТНЫЙ ДОЗАТОР (ФАСОВОЧНАЯ МАШИНА)

Эта машина используется для автоматического наполнения пластиковых палочек жидкостью. Например: йод, спирт, масло гвоздики и т.д. Обладает широким спектром применения. Машина управляется контроллером движения (Motion Controller), который управляет серводвигателем — это более стабильно, чем ПЛК. Технологический процесс: подача пластиковых палочек → термосварка одного конца палочки → наполнение жидкостью → частичное отведение жидкости → наполнение силиконовым маслом → выход готового продукта.

Технические характеристики:

Способ сборки	Один цикл наполняет 20 единиц
Скорость	160-180 шт./мин
Питание	220 В / 50 Гц / 5 кВт
Габариты машины	3272 × 904 × 1934 мм
Вес машины	800 кг

Конфигурация:

1	Контроллер движения (Motion Controller)	Китай
2	Сенсорный экран	Китай
3	Модуль контроля температуры	Китай
4	Серводвигатель и сервопривод	Китай
5	Промежуточное реле	Франция
6	Тепловое реле	Франция
7	Переключатель	Франция
8	Силовой выключатель	Китай (Тайвань)
9	Электромагнитный клапан (соленоидный вентиль)	Китай (Тайвань)
10	Пневмоцилиндр	Китай (Тайвань)
11	Фильтр	Китай (Тайвань)
12	Индукционный переключатель	Китай (Тайвань)
13	Твердотельное реле (SSR)	Китай (Тайвань)

ШАГ 3:
ЦЕНТРИФУГА

Эта машина используется для удаления пузырьков воздуха внутри пластиковых палочек/стержней.

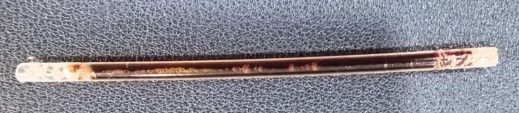

До/после:

Технические характеристики:

Диаметр барабана (мм)	670
Фактор разделения	8/10
Расстояние разделения	115/105
Скорость вращения (об/мин)	0-1600
Мощность двигателя (кВт)	3
Мощность преобразователя (кВт)	3,7
Вес (кг)	800
Габариты (мм)	1260 × 1030 × 720

ШАГ 4:
МАШИНА ДЛЯ ПРОИЗВОДСТВА ВАТНЫХ ПАЛОЧЕК С ЙОДОФОРОМ

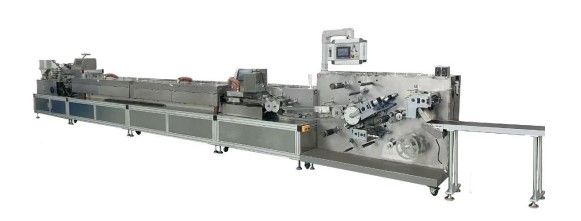

Эта автоматическая машина для производства ватных палочек с йодофором является полностью автоматической машиной, которая включает в себя блок формирования ватных палочек, сушильную печь и полностью автоматический упаковочный блок. Требуется всего один человек для подачи материала, и вы получите готовую продукцию из этой одной машины.

Характеристики:

Высокая скорость, простота в эксплуатации, экономия труда.
Управление с помощью контроллера движения (Motion Controller) на базе ПЛК и серводвигателя. Высокая точность и стабильность.
Блок формирования ватных палочек и полностью автоматический упаковочный блок могут управляться независимо. Когда вы настраиваете формирующий блок, вы можете запустить только формирующий блок. Также вы можете запустить только полностью автоматический упаковочный блок — таким образом вы сможете сэкономить материал.

Технические характеристики:

Производительность	600-800 шт./мин
Электропитание	380 В, 3 фазы, 50 Гц
Тип сушки	Сушильная печь закрытого типа, экономично и эффективно
Потребляемая мощность	7 кВт/час
Подходящая хлопчатобумажная лента	1,5 г/м (в соответствии с диаметром вашего образца ватного наконечника)
Подходящий размер палочки	Длина: 74±2 мм, Диаметр: 3,1±1 мм
Форма ватных палочек	Двухголовые
Подходящий тип палочки	Пластиковая (возможно производство бумажных, деревянных, бамбуковых палочек путём смены деталей машины)
Способ упаковки	Поштучная упаковка
Габариты машины (Д×Ш×В)	8096 × 845 × 1600 мм
Вес машины	2100 кг

Конфигурация:

1	Контроллер движения (Motion Controller)	Китай
2	Сенсорный экран	Китай
3	Модуль	Тайвань
4	Серводвигатель	Китай
5	Промежуточные реле	Франция
6	Тепловые реле	Франция
7	Переключатель	Франция
8	Автоматический выключатель	Франция
9	Электромагнитный клапан (соленоидный вентиль)	Тайвань
10	Пневмоцилиндр	Тайвань
11	Фильтр	Тайвань
12	Магнитный переключатель	Тайвань
13	Датчик	Тайвань
14	Твердотельное реле (SSR)	Тайвань

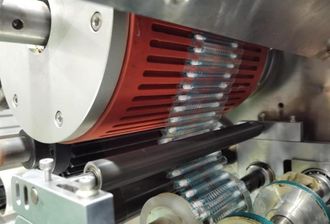

КАМЕРА КОНТРОЛЯ

1. Оба наконечника/головки разного размера (чувствительность можно настроить).

2. Неправильная форма наконечника/головки с любой стороны.

3. Отсутствие ваты с любой стороны.

4. Загрязнение на любой стороне наконечника/головки.
