Линия нанесения покрытия на семена (5 тонн/час)

Назначение
Протравливатель семян широко применяется для обработки семян пшеницы, кукурузы, сои, хлопчатника, кормовых трав, овощей, а также лесных и цветочных культур.

Особенности

• Механизм подачи семян по сравнению с традиционной ковшовой системой рычажного типа обеспечивает непрерывную подачу, точную дозировку и возможность регулировки объема подачи.
• Первичный смесительный механизм семян и протравителя выполнен по двухдисковой схеме: верхний диск предназначен для семян, нижний — для химического раствора. Оба диска приводятся в движение синхронно одним электродвигателем, что решает проблему неравномерного распределения семян при использовании конусных распределителей. Нижний диск имеет волнообразную форму, что при высокоскоростном вращении обеспечивает равномерное распыление и туманообразование химиката, повышая качество покрытия семян.
• Механизм очистки выполнен по щеточной конструкции. Под действием привода очистки звездообразное зубчатое кольцо из инженерного пластика вращается, приводя в движение очистные щетки, которые удаляют налипший материал и остатки химиката с внутренних стенок первичного смесителя, а также способствуют перемешиванию компонентов.
• Узел выгрузного вала оснащен вилками и серповидными лопатками, расположенными под определенным углом. Их функция заключается в дальнейшем смешивании материала с химикатом перед выгрузкой из устройства.
• Интеллектуальная система управления состоит из программируемого логического контроллера, гидравлического контрольно-измерительного прибора и датчиков, обеспечивая автоматическое управление оборудованием.

Технические характеристики

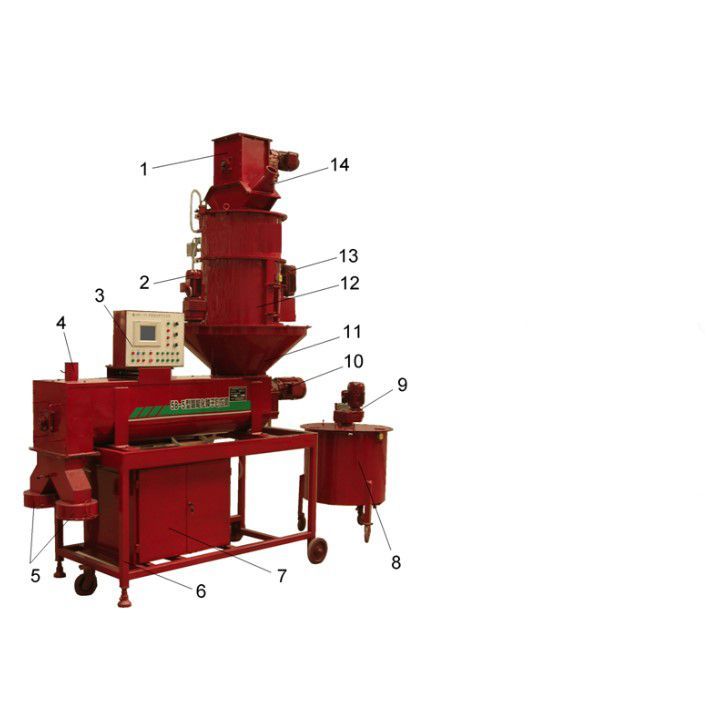

1.    Роторный питатель 2.      Приводной двигатель очистной щетки 3.      Панель управления 4.       Воздухозаборник 5.       Выпускное отверстие для семян 6.       Стальная рама 7.      Корпус гидравлического насоса 8.     Емкость для жидкости 9.      Двигатель смесителя 10. Двигатель шнекового конвейера 11. Самоочищающийся бункер 12. Камера смешивания семян и жидкости 13. Приводной двигатель разбрасывающего диска 14. Вытяжное отверстие для воздуха

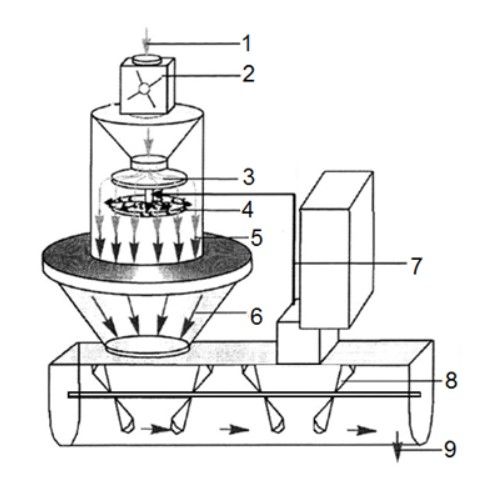

1. Вход семян 2. Роторный питатель 3. Разбрасывающий диск для семян 4. Распылительный диск для жидкости 5. Камера смешивания семян и жидкости 6. Самоочищающийся бункер со щеткой 7. Трубопровод подачи жидкости 8. Шнековый конвейер 9. Выпускное отверстие для семян

Семена сначала поступают в роторный питатель центробежного типа, а затем попадают на разбрасывающий диск внутри камеры смешивания семян и жидкости, где этот диск вращается с высокой скоростью. Разбрасывающий диск для семян разбрасывает их и равномерно сбрасывает вниз в виде «зонтика». В то же время состав для обработки семян через систему подачи жидкости поступает на распылительный диск. Распылительный диск и разбрасывающий диск для семян вращаются соосно. Под действием высокоскоростного центробежного эффекта распылительного диска состав для обработки семян полностью распыляется и наносится на поверхность семян. Обработанные семена попадают в камеру смешивания. После этого под действием смесительного устройства состав для обработки семян равномерно покрывает их поверхность, и готовые обработанные семена выгружаются через выпускное отверстие.
