Многофункциональный раскроечный центр (1600*2500 мм)

Артикул: 1910

28224 USD

Предлагаем высокоточное оборудование для автоматической резки гибких листовых материалов – машину с вибрирующим ножом (виброрезку) с рабочей зоной 2500×1600 мм. Станок предназначен для быстрого и качественного раскроя без использования штампов, идеально подходит для мелкосерийного и серийного производства, а также для обработки сложных контуров.

Срок производства - 25 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы

Описание
Комментарии 0

Комплектация

Машина для резки вибрирующим ножом (1600х2500 мм)	1 шт	24 304$
Стандартный вибронож	1 шт	1 680$
Пневматические режущие инструменты	1 шт	2 240$

Машина для резки гибких материалов
Высокоэффективная производительность

Многофункциональный обрабатывающий модуль
Технология резки высокочастотным виброножом
Высокая эффективность и энергосбережение, простота эксплуатации
Возможность индивидуальной настройки под требования заказчика

Виброрежущая машина - это специализированное оборудование с ЧПУ, предназначенное для высокоточной резки гибких материалов. Она широко применяется в таких отраслях, как производство автомобильных интерьеров, обуви, кожгалантереи, композитных материалов и рекламной продукции.

Благодаря технологии высокочастотного виброножа, станок обеспечивает быстрый раскрой без использования штампов для таких материалов, как кожа, пенополиуретан (поролон), углеродное волокно и нетканые материалы. Отличительными чертами оборудования являются высокая эффективность и гибкость.

Это идеальное решение для мелкосерийного производства и обработки сложных контуров, позволяющее предприятиям сократить расходы на изготовление штампов и повысить общую производительность.

Технические характеристики

Рабочая зона	2500 мм (Д) x 1600 мм (Ш)
Конструкция станка	Сварная высокопрочная цельная станина
Тип стола	Аэрокосмическая алюминиевая платформа с вакуумной адсорбцией
Материал покрытия стола	Войлок, 4 мм
Инструмент (режущая головка)	Вибронож
Скорость резки	200–2600 мм/с
Скорость перемещения (холостого хода)	500–2800 мм/с
Толщина реза	0.1–40 мм (зависит от материала)
Точность резки	±0.05 мм (зависит от материала)
Операционная система	Ruida (NC-контроллер)
Приводная часть	Тайваньские прецизионные направляющие и рейки
Дополнительные функции	Лазерный указатель (перекрестие) для позиционирования
Тип двигателей	Серводвигатели
Электронные компоненты	Chint / Omron
Напряжение питания	AC220V / 380V, 50Гц
Вес	2800 кг

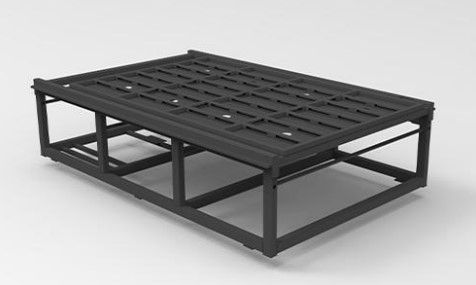

1. Сварная станина	Высокопрочная стальная конструкция, устойчивая к ударам и вибрации. Обеспечивает стабильную точность при долговременной эксплуатации.

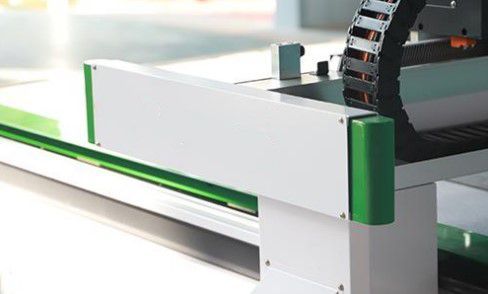

2. Алюминиевый портал	Прочная и легкая поперечная балка обеспечивает плавное и быстрое перемещение режущей головки.

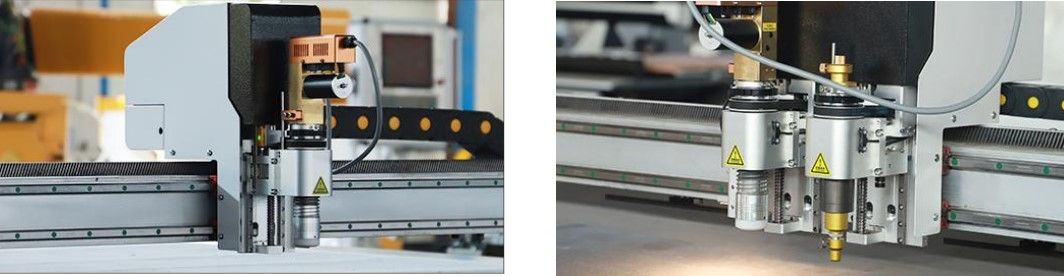

3. Вибронож + Многоинструментальность	① Высокочастотный вибронож: резание без термического воздействия, гладкая кромка без заусенцев, высокая точность. ② Быстрая смена инструмента: совместимость с различными инструментами (виброножи, роликовые ножи, карандаши, биговочные колесики) для выполнения резки, биговки и пробивки отверстий.

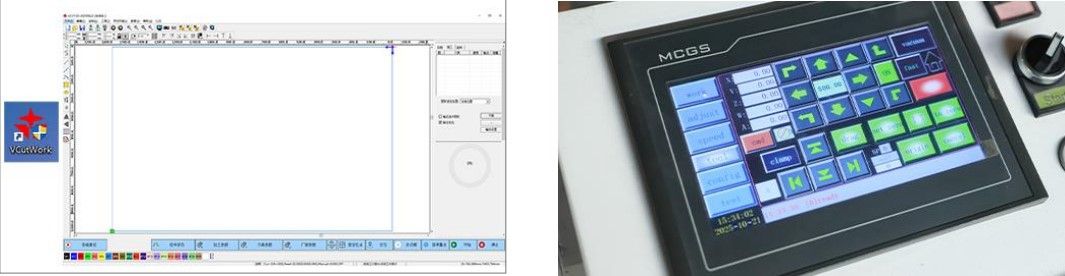

4. ПО для проектирования и управления	① Использование V-cut software для создания чертежей и последующего импорта в станок. ② Сенсорный экран с интегрированным ПО для оптимизации траекторий и настройки параметров, упрощающий процесс работы.

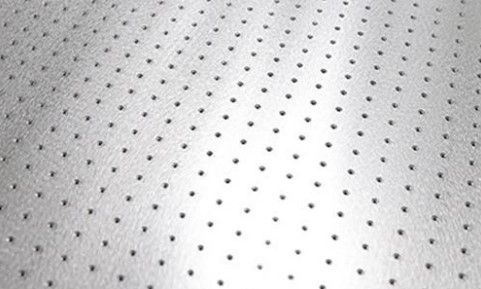

5. Вакуумный стол	Обеспечивает равномерную фиксацию материала по всей поверхности стола, защищая нож в процессе резки.
6. Войлочный мат	Защищает острие ножа, улучшает сцепление с материалом (предотвращает смещение) и продлевает срок службы инструмента.
7. Активная защита	Автоматическая остановка при столкновении с препятствием для предотвращения поломок и снижения затрат на ремонт.

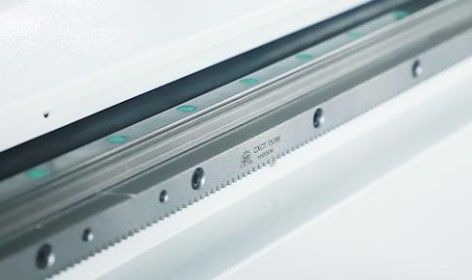

8. Трехосевая система перемещения	Высокоточная передаточная система с высокой жесткостью и длительным сроком службы, обеспечивающая плавность и точность движений.

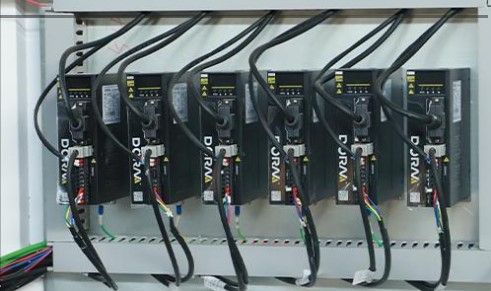

9. Серводвигатели DORNA	Высокоточный источник питания с быстрым откликом, обеспечивающий высокоскоростное и точное управление движением.

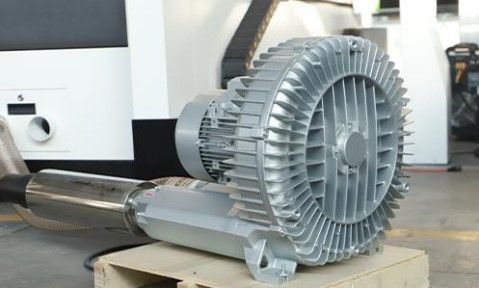

10. Воздушный вакуумный насос	Обеспечивает мощную адсорбцию для надежной фиксации материалов, подходит для непрерывной работы.

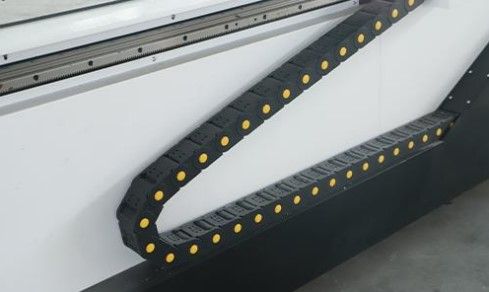

11. Кабельный канал (цепочка)	Система защиты кабелей с автоматическим выдвижением и складыванием, предотвращает износ и запутывание проводов, повышает безопасность и надежность.

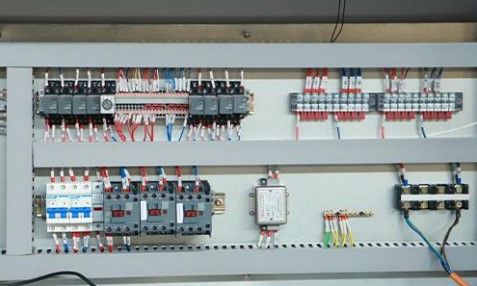

12. Электронные компоненты	Используются комплектующие известных брендов, таких как Chint. Обеспечивают стабильную и надежную, точную и долговечную работу оборудования.

Образцы материалов

Основные области применения

> Резка следующих материалов: кожа, прокладки, полипропилен (PP), полиэтилен (PE), этиленвинилацетат (EVA), политетрафторэтилен (PTFE), этилен-тетрафторэтилен (ETFE), ковровые покрытия, картон, древесина, МДФ, ПВХ, акрил, картон, резина, гофрокартон, пеноматериалы (поролон), кожа, композитные материалы, картон, гофрированный лист, сотовый картон, полиэтиленовая пленка, бумага, пластиковые коробки, эластичный клей, резиноткань и другие материалы.

Отрасли применения

> Широко используется в производстве вывесок и рекламы, цифровой печати, упаковочной промышленности, автомобилестроении, судостроении (круизные лайнеры), производстве выставочного оборудования, изготовлении табличек, производстве прокладочных материалов, ремесленном производстве и других отраслях.

Ключевые функции

1. Технология резки высокочастотным виброножом
Используется высокочастотная вибрирующая режущая головка. Благодаря отсутствию термического воздействия в процессе резки обеспечивается гладкий, без заусенцев срез с точностью ±0.1 мм. Поддерживаются различные режимы обработки: прямолинейный и криволинейный раскрой, выборка (высверливание), надрез (полурез). Оборудование позволяет точно обрабатывать детали сложной геометрической формы и микроперфорацию.

2. Интеллектуальная система подачи и позиционирования
Оснащена сервоприводным подающим столом (скорость резки до 800–1200 мм/с) и вакуумной адсорбцией или пневматическими прижимными лапками для обеспечения ровной фиксации материала и предотвращения его смещения. Интегрированные функции визуального позиционирования или лазерного целеуказателя автоматически распознают края материала и реперные метки с точностью позиционирования ≤ 0.05 мм, что сокращает время ручной калибровки.

3. Многофункциональный обрабатывающий модуль
Поддерживается быстрая смена инструмента, возможна комплектация различными типами рабочих органов: виброножи, роликовые (круглые) ножи, ножи волочением (ножи-карандаши), биговочные колесики. Это позволяет выполнять интегрированные операции: резку, биговку и пробивку отверстий. Опционально может быть установлена система пылеудаления для продления срока службы инструмента и поддержания чистоты рабочей зоны.
