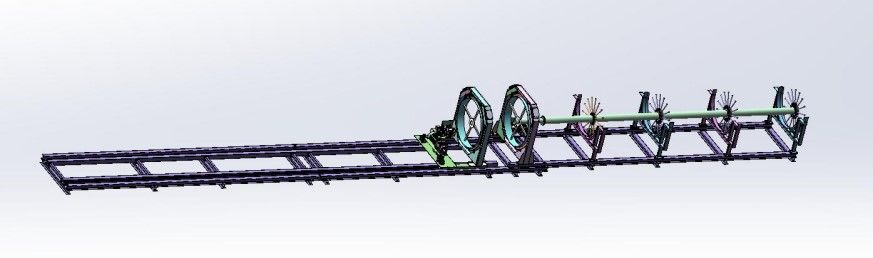

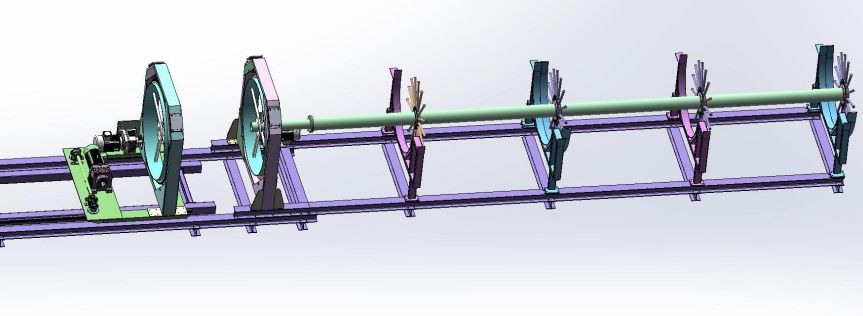

Сваенавивочная машина

1

Механизм подачи основной арматуры

1 компл.

Возможность подачи стержней длиной до 16 м

2

Поворотный механизм распределения материала

1 компл.

Опоры под круглую сталь

3

Поворотный механизм кольцевого шаблона А (неподвижная сторона)

1 компл.

180-1500 мм

4

Поворотный механизм кольцевого шаблона В (подвижная сторона)

1 компл.

180-1500 мм

5

Гидравлическое устройство автоматической поддержки

1 компл.

Три секции

6

Гидравлическая станция

1 компл.

Три гидравлических шланга

7

Электронная система управления

1 компл.

Преобразователи частоты (3 шт.); ПЛК (1 шт.); Высокая степень синхронизации вращения двух катушек

8

Рама для укладки катанки (проволоки)

1 компл.

Грузоподъемность: 2,2 т

9

Кольцевые шаблоны

3 компл.

Изготавливаются по чертежам; В комплекте полный комплект направляющих трубок

10

Запасные части и принадлежности

1 компл.

Специальные принадлежности

11

Сварочный аппарат CO2 (полуавтомат)

1 шт.

Специальные принадлежности

Максимальная установленная мощность

60 кВт, 380 В / 420 В / 50 Гц / 60 Гц / 3 фазы

Диапазон диаметров свай арматурного каркаса

300-1200 мм

Максимальная длина арматурной клетки

16 м (возможно изготовление на заказ длиной 18 м, 25 м и 30 м)

Диаметр основной арматуры и распределительной арматуры

Основная арматура: Φ12-32 мм; Спиральная арматура: Φ6-10 мм

Шаг арматуры

50-500 мм (плавная регулировка)

Система управления

ПЛК, преобразователь частоты, сенсорный экран

Персонал и производительность

1-2 человека в смену, изготовление 10-15 каркасов в смену

Скорость навивки спиральной арматуры и скорость перемещения

Регулируемая

Рабочая температура

-20°C ~ +40°C

Занимаемая площадь (Д х Ш х В)

30 х 8 х 2,3 м

1

Механизм подачи основной арматуры

1 компл.

Несущая рама для основной арматуры выдерживает нагрузку до 2 тонн, что повышает эффективность и снижает трудоемкость

2

Поворотный механизм распределения материала

1 компл.

Основные стержни автоматически подаются и распределяются по окружности распределительного диска. Система распределения соединена с неподвижным диском и может синхронно вращаться

3

Поворотный механизм кольцевого шаблона А (неподвижная сторона)

1 компл.

Двигатель через цепную передачу вращает неподвижный диск, управляемый преобразователем частоты (брендовый). Высокая точность вращения обеспечивает равномерный шаг арматурной клетки

4

Поворотный механизм кольцевого шаблона В (подвижная сторона)

1 компл.

Двигатель через цепную передачу вращает подвижный диск, управляемый преобразователем частоты (брендовый). Высокая точность вращения обеспечивает равномерный шаг арматурной клетки. Двигатель приводит в движение реечную передачу для горизонтального перемещения подвижного диска

5

Гидравлическое устройство автоматической поддержки

1 компл.

Состоит из нескольких комплектов гидравлических опор, которые автоматически поднимаются и опускаются для поддержки арматурной клетки и предотвращения деформации

6

Гидравлическая станция

1 компл.

Состоит из гидроцилиндра, гидронасоса (включая двигатель), гидрораспределителя и трубопроводов

7

Электронная система управления

1 компл.

Управление на базе ПЛК (тайваньского бренда). Панели управления с двух сторон (тайваньского бренда) обеспечивают удобство работы на площадке. Программа проста и понятна, проверена годами использования, управление удобное и быстрое, что делает систему более практичной

8

Рама для укладки катанки

1 компл.

Грузоподъемность 2,2 тонны

9

Кольцевые шаблоны

3 компл.

Превосходят пористо-шаблонные конструкции. Количество основных стержней можно произвольно увеличивать или уменьшать, распределение основных стержней равномерное

10

Способ сварки арматурной клетки (сварочные материалы: проволока, электроды)

1 шт.

1. Специализированные сварочные аппараты CO2 широко используются в отрасли, просты в освоении, имеют низкий процент отказов и подходят для применения на различных строительных площадках.
2. Автоматические сварочные роботы (приобретаются отдельно) могут обеспечить функцию автоматического 3D-отслеживания, точки сварки более точные, соответствуют требованиям эффективного производства
