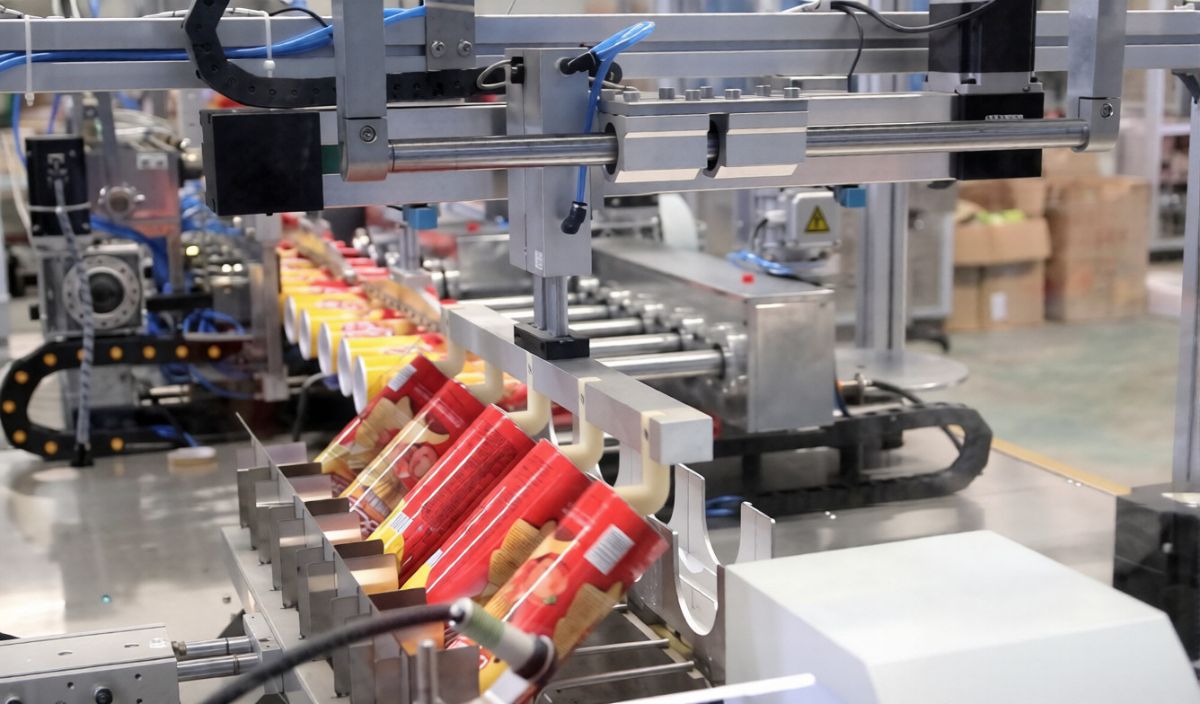

Линия для производства бумажных банок для чипсов типа Pringles (60 шт/мин)

КОМПЛЕКТАЦИЯ

Марки комплектующих: Электронные компоненты: Schneider; Пневматические компоненты: AirTAC; ПЛК (программируемый логический контроллер): Delta; Сенсорный экран: Delta

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

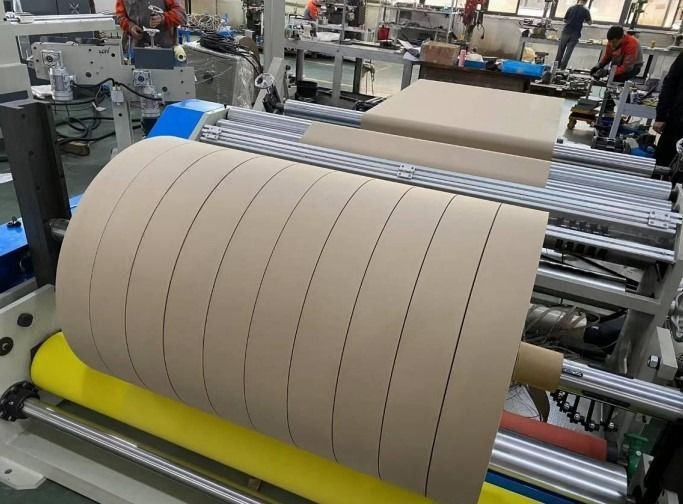

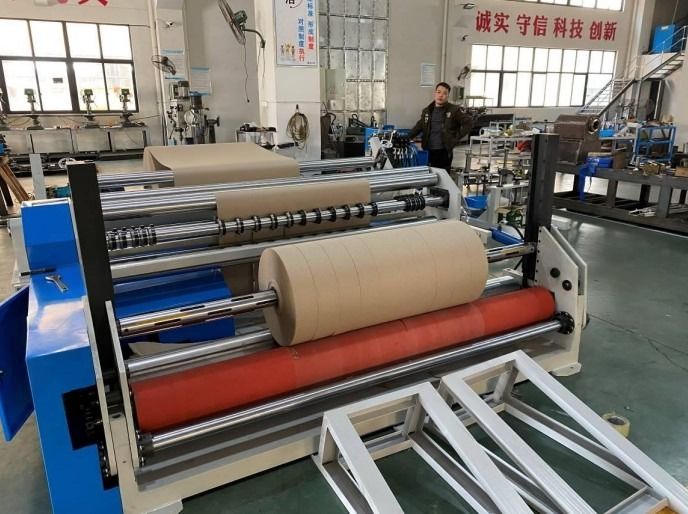

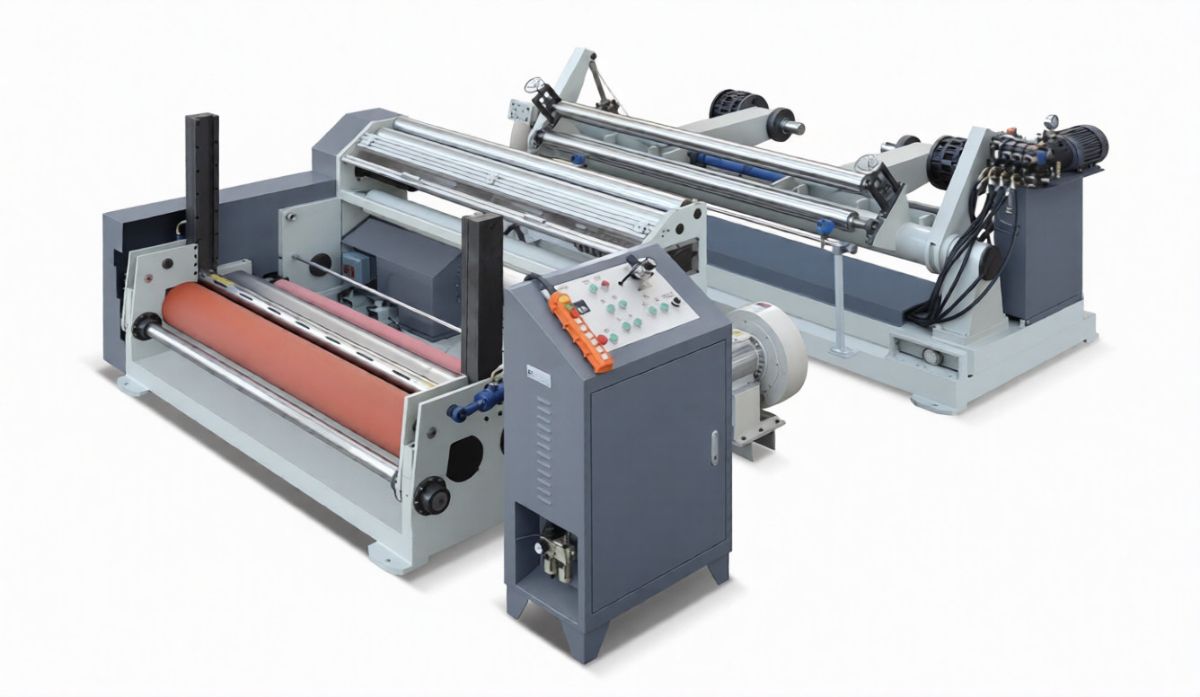

Продольно-резательная машина

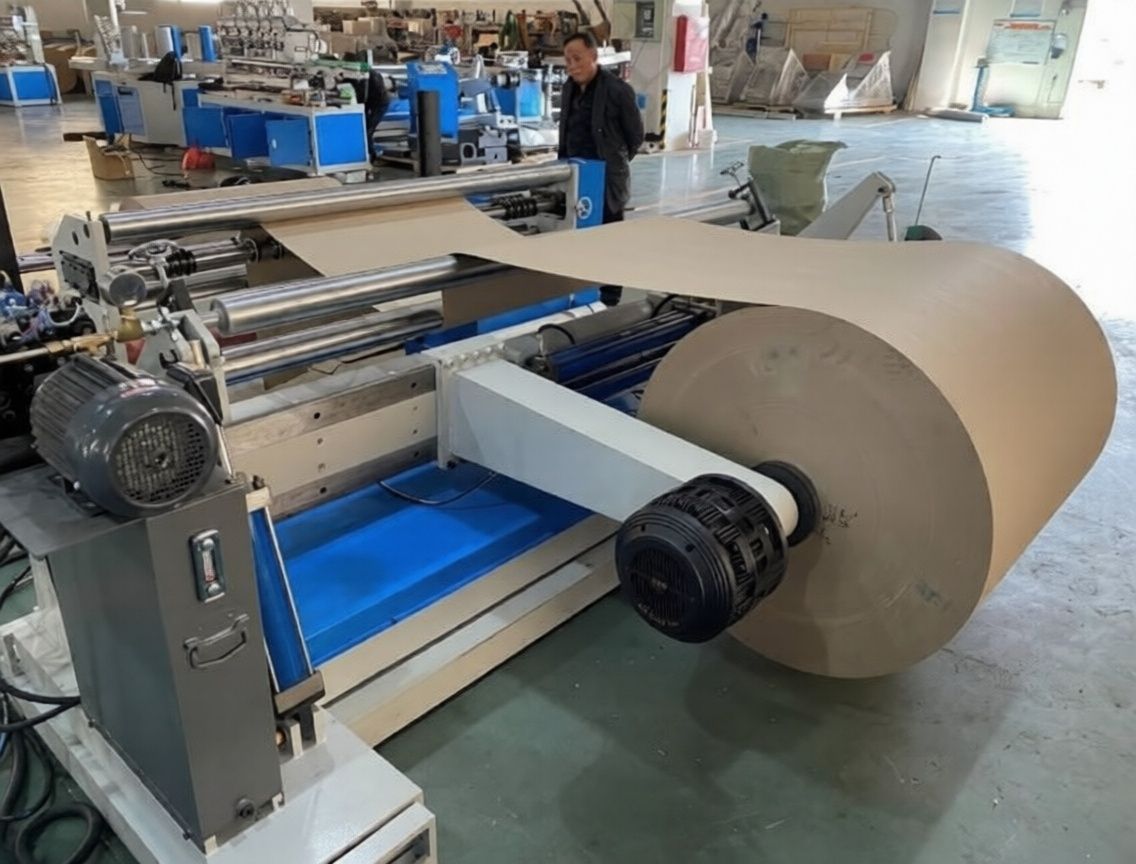

Сторона размотки – загрузка с помощью гидравлической системы

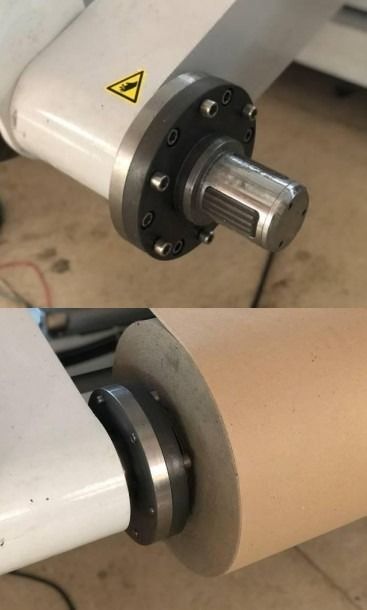

Фиксация рулона осуществляется с помощью разжимных цанг вместо традиционных конусов

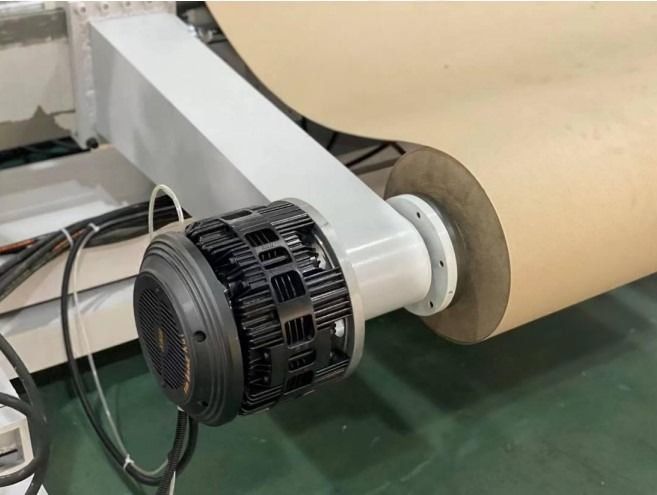

Пневматический тормоз

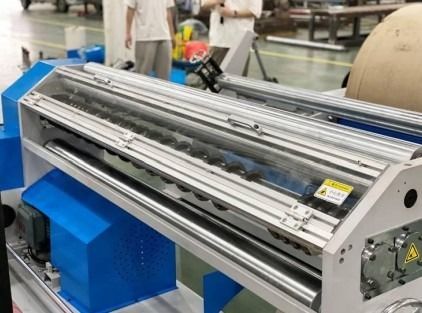

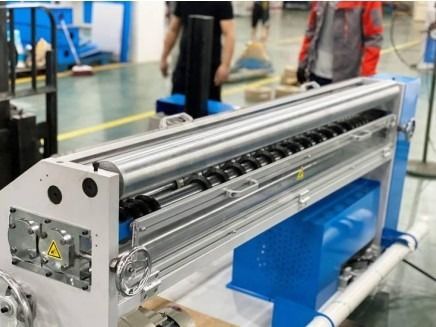

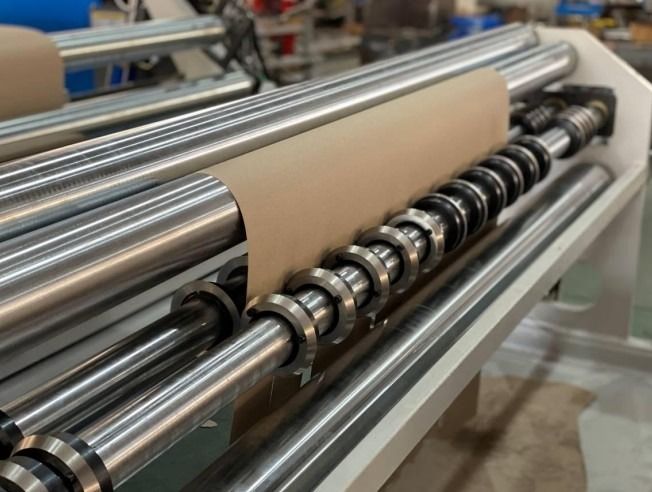

Секция продольной резки / Режущий узел

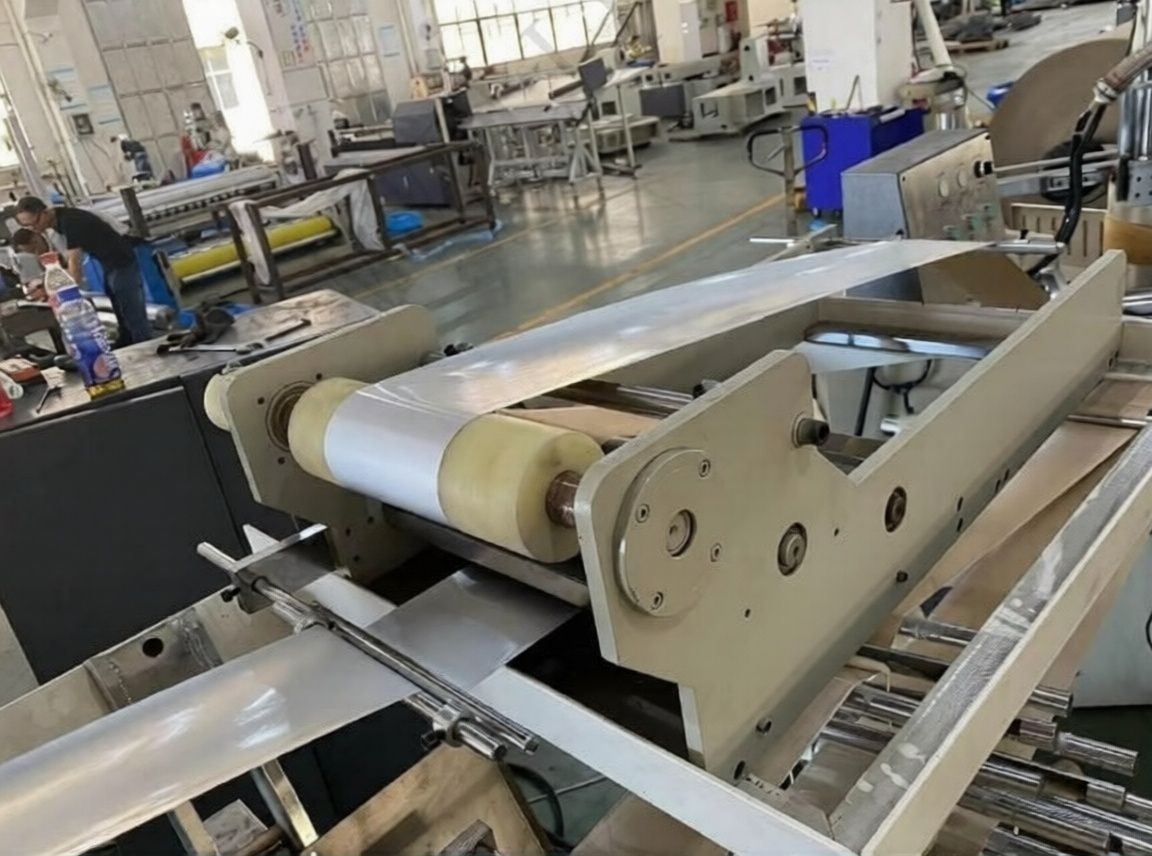

В намоточном узле используется пневматический разжимной вал

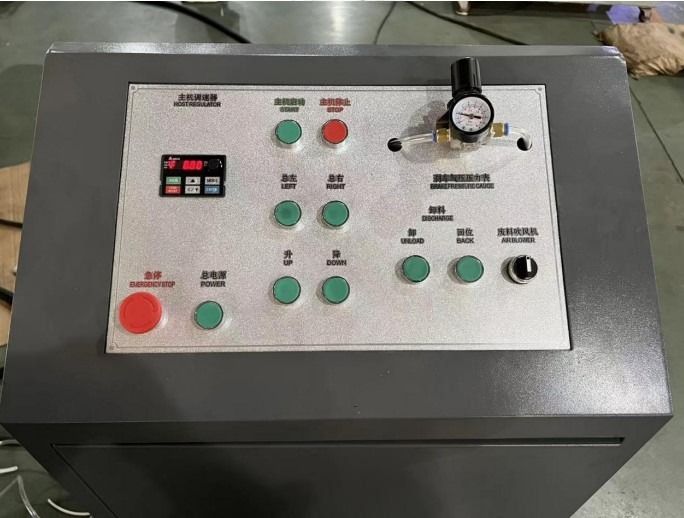

Пульт управления / Операторская панель

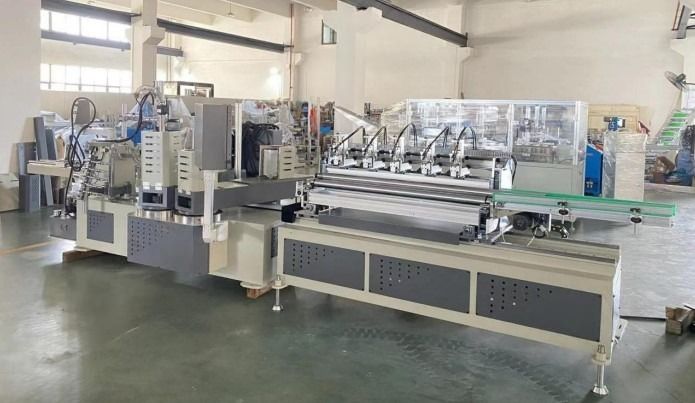

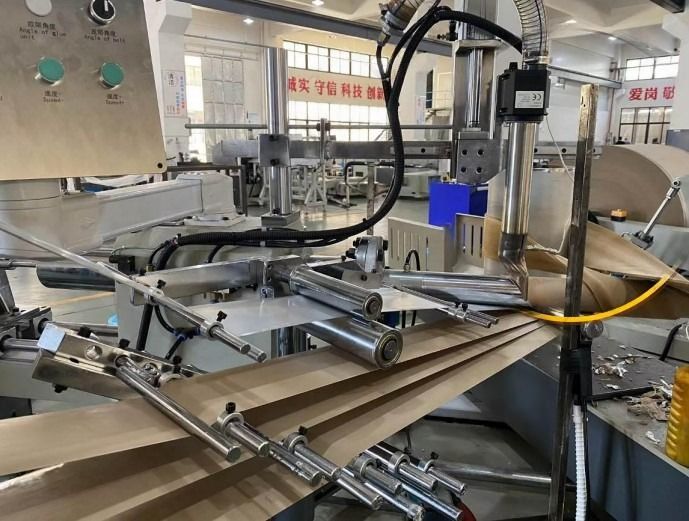

Многодисковый (многолезвийный) станок для производства бумажных гильз / патронов с устройством нагрева фольги и калибрующим устройством

Новейшая модель

Оснащено устройством нагрева алюминиевой фольги

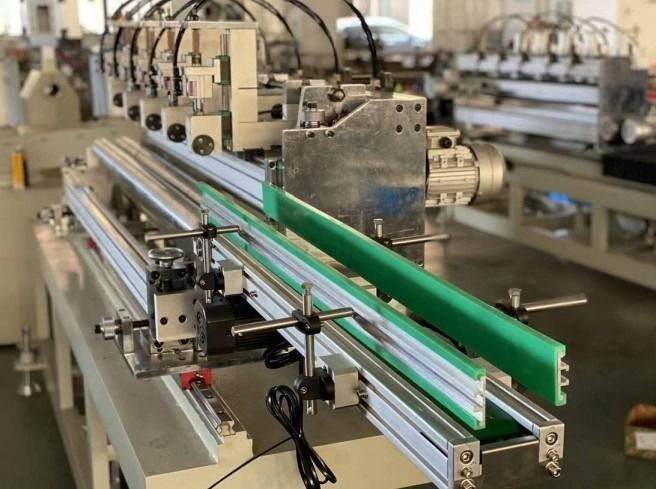

Многодисковая система онлайн-резки; управление серводвигателем;
Длина резки: 100–1200 мм

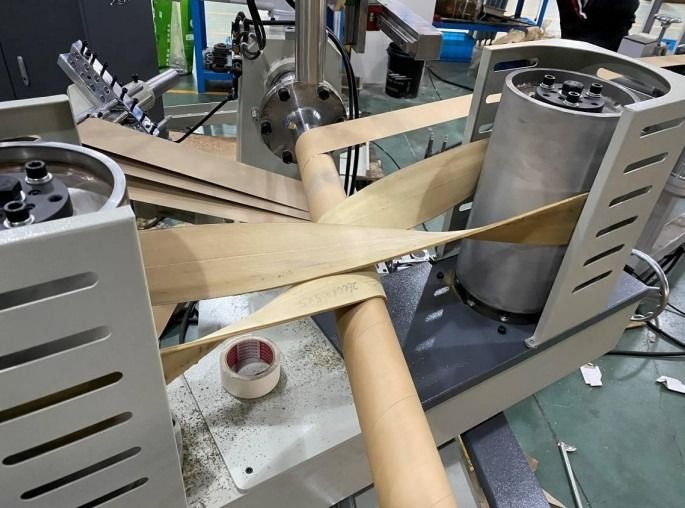

Двухголовочная спиральная намотка с одним ремнем

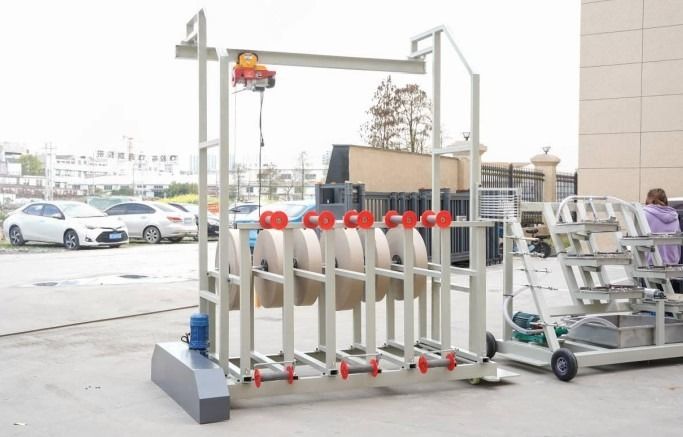

Оснащено 5-слойной неразъемной (интегральной) стойкой для бумажных рулонов, имеющей механизм подъема бумаги (тельфер).

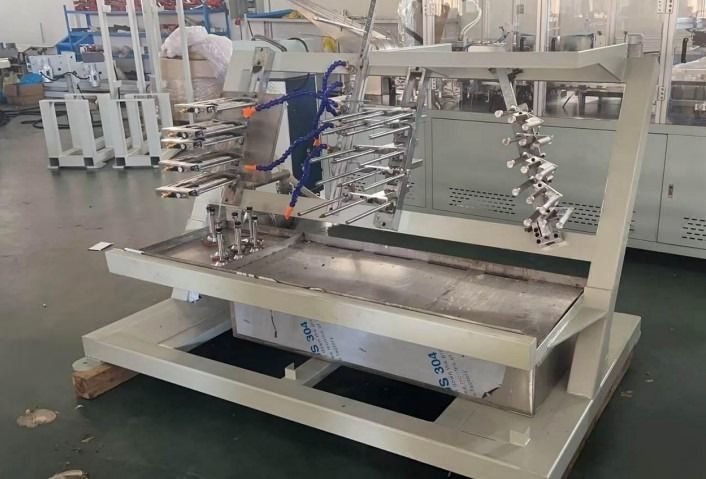

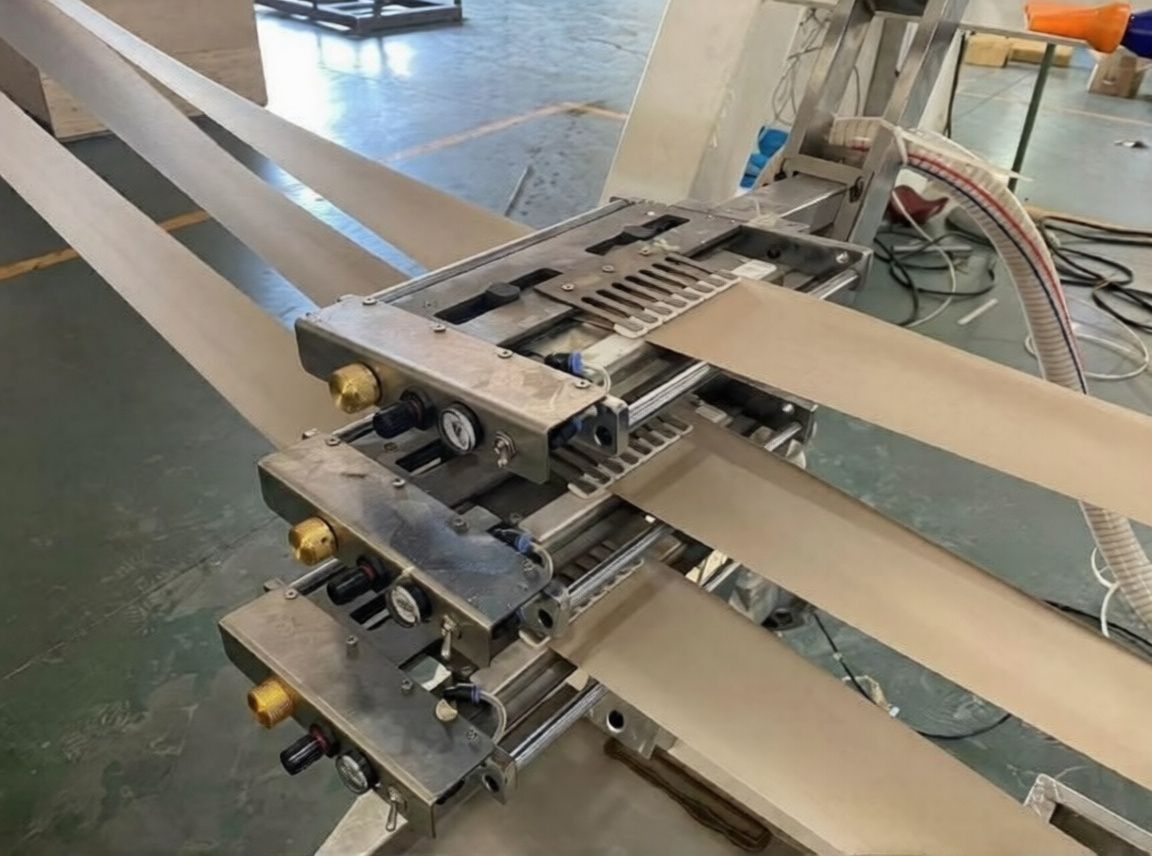

Оснащено 5-слойным распылительным клеевым узлом с регулятором натяжения бумаги

Регулятор натяжения бумаги – каждый слой оснащен одним регулятором натяжения

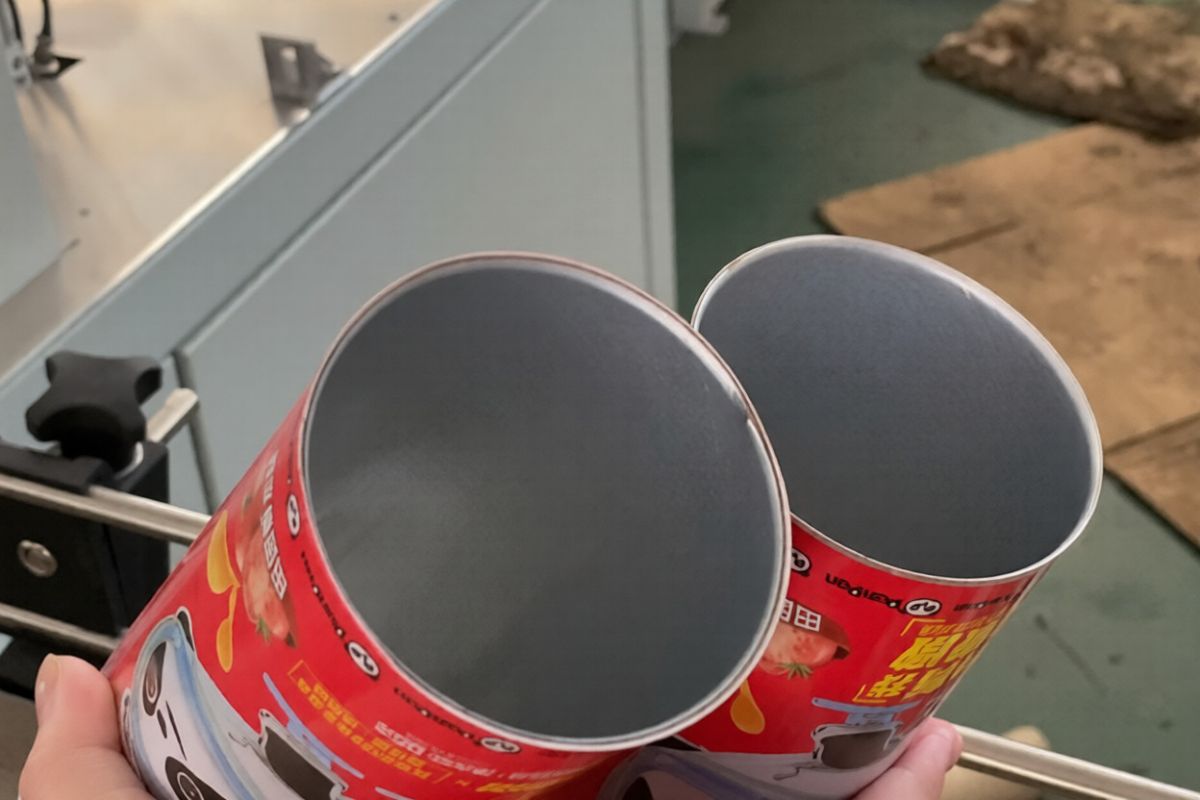

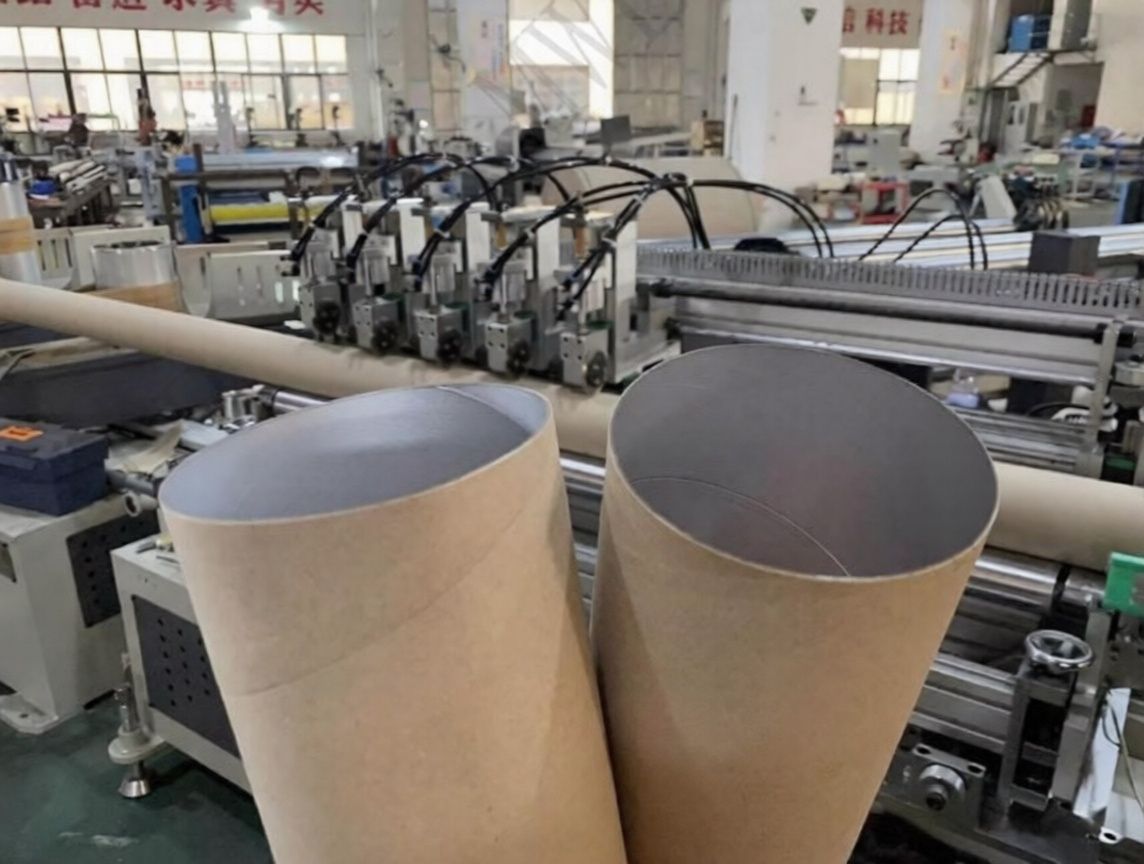

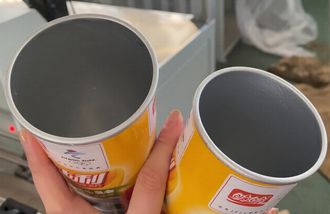

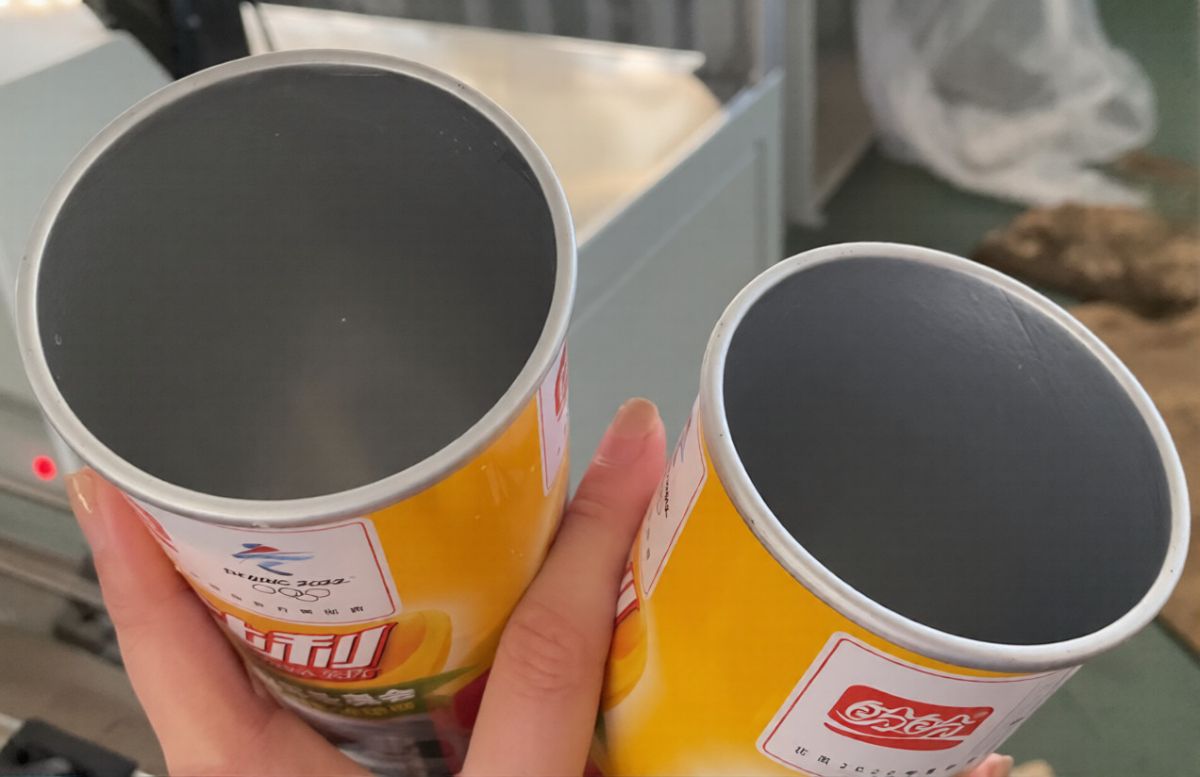

Готовые гильзы / Готовая продукция (тубы)

Оснащено калибрующим устройством – позволяет наматывать этикетку непосредственно на бумажную гильзу, без необходимости использования этикетировочной машины.

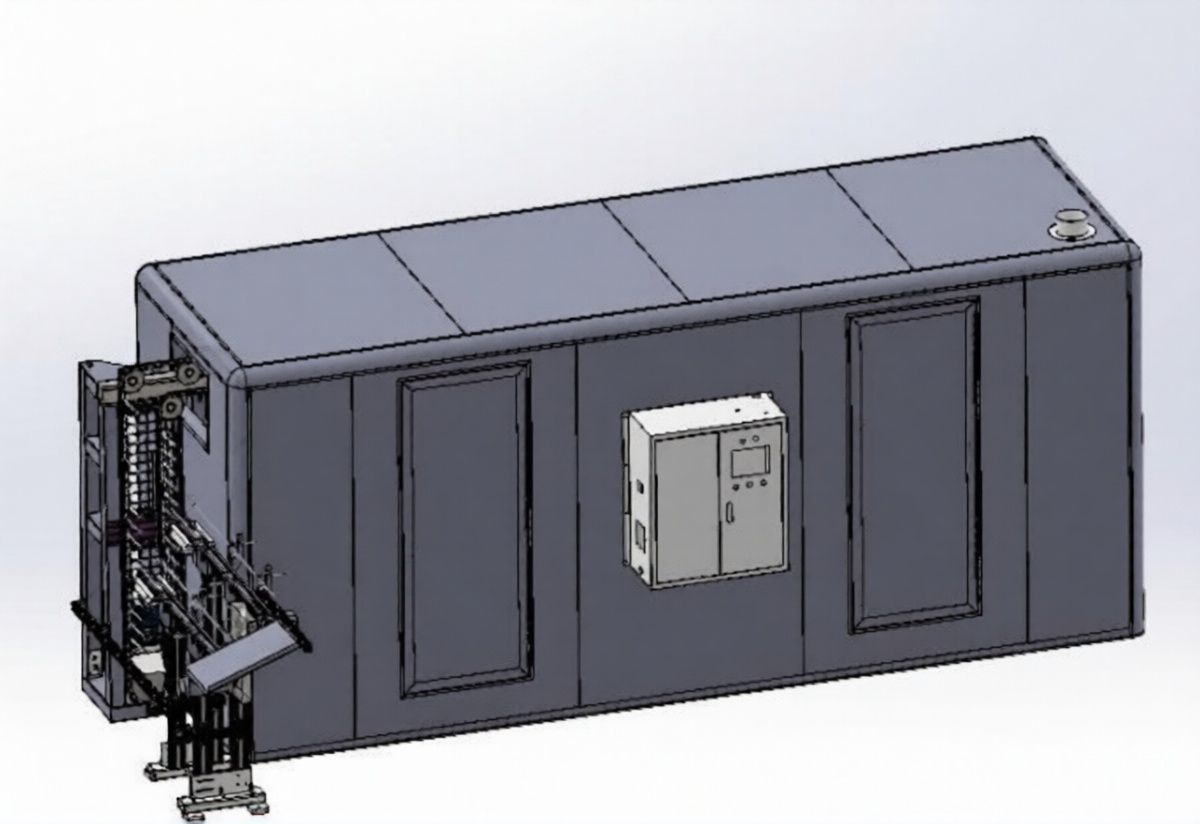

Циркуляционное сушильное оборудование

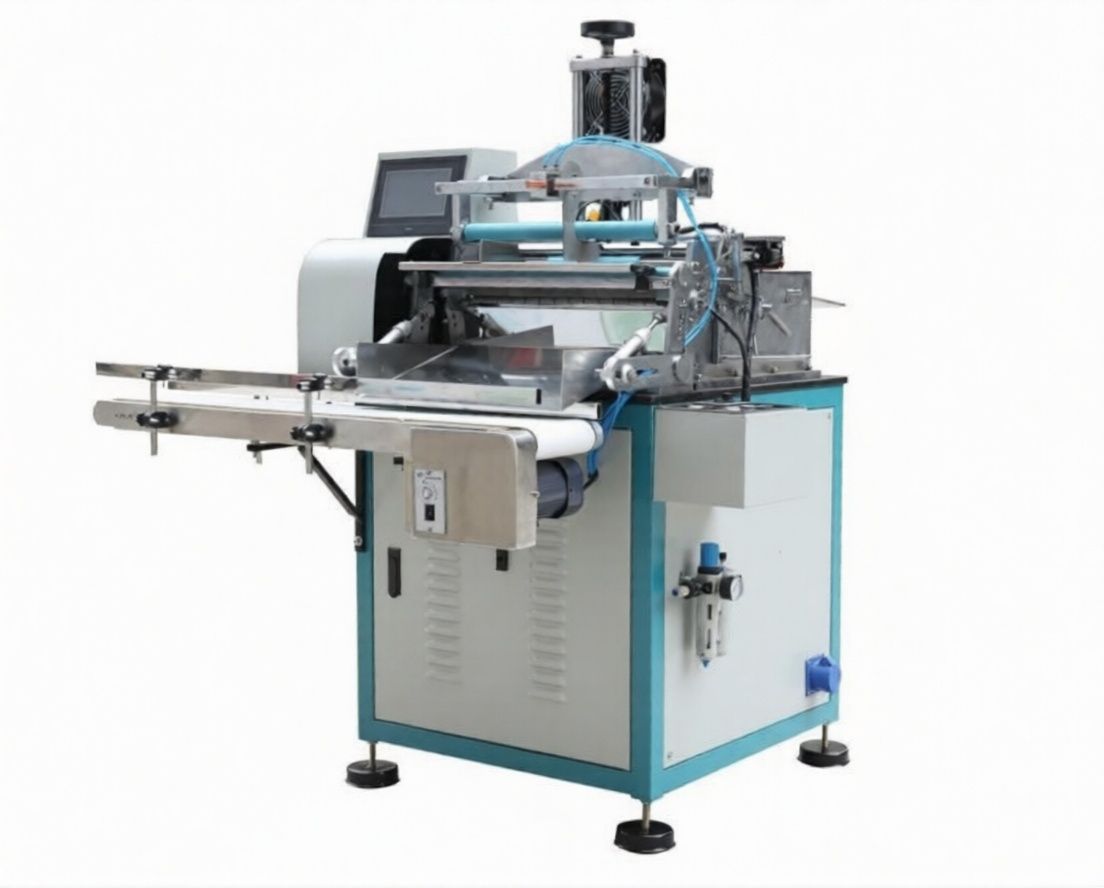

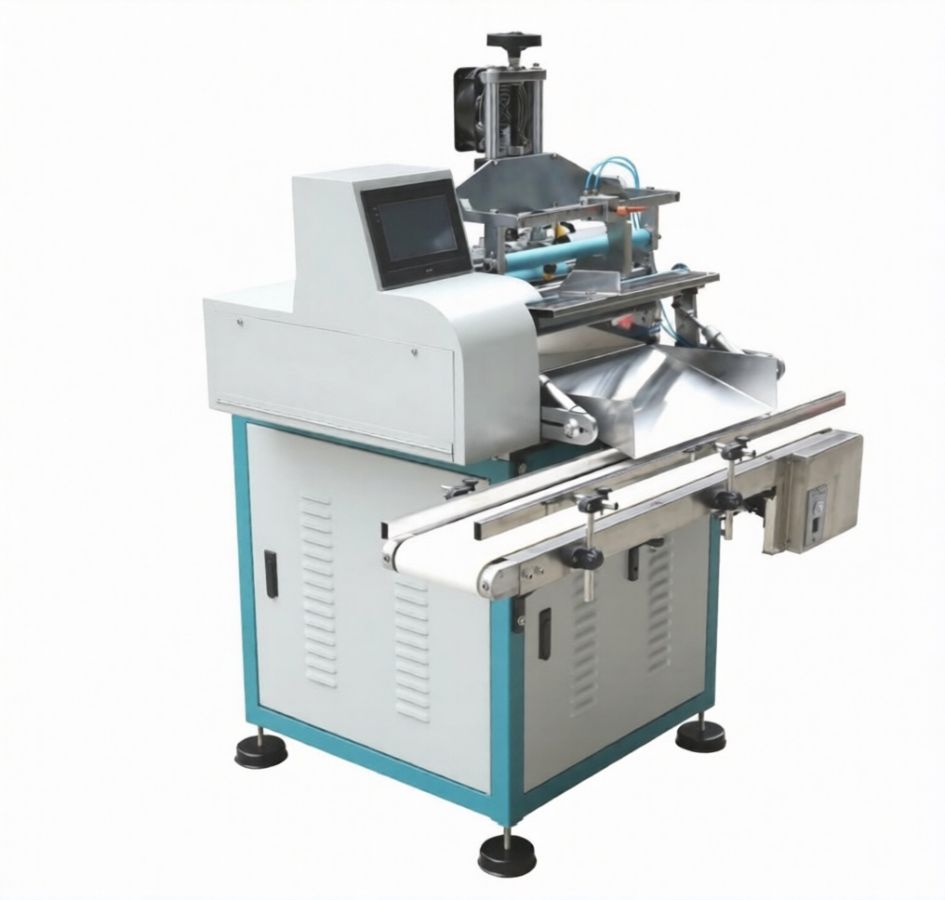

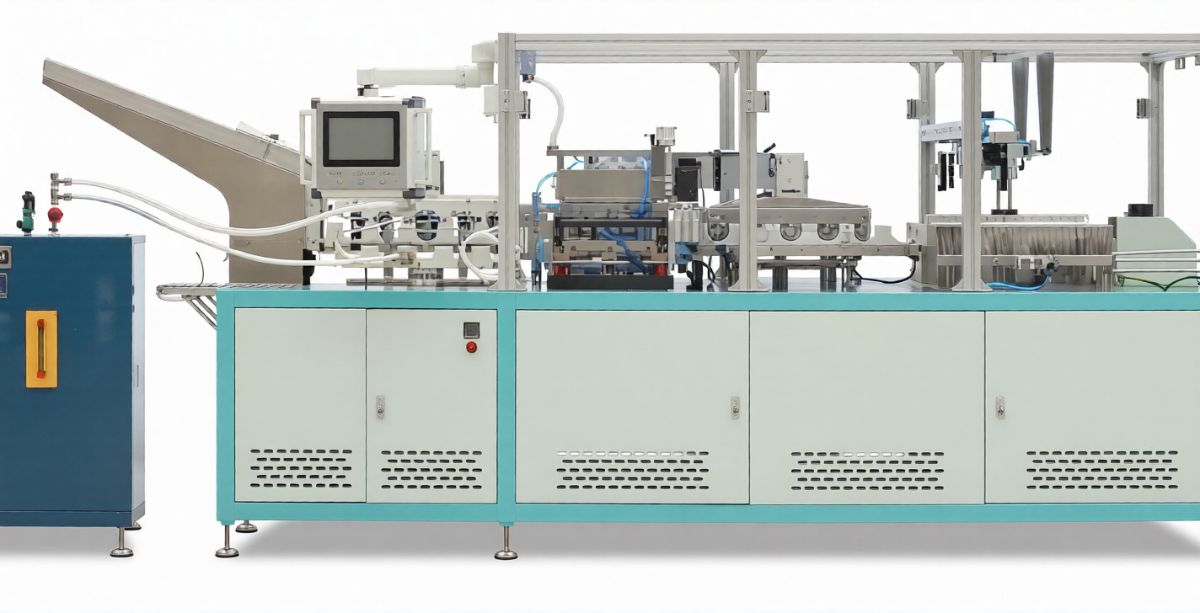

Машина для этикетирования бумажных гильз (туб) с использованием термоклея

Особенности

1. Данная машина подходит для этикетирования пластиковых и стеклянных бутылок, бумажных банок (туб), бумажных гильз и других цилиндрических емкостей. Этикетка наносится с клеевым покрытием по всей поверхности или только с торцов.

2. Импортная система управления на базе ПЛК. Легкая смена типоразмера тубы и этикетки без замены каких-либо механических деталей. Достаточно отрегулировать положение этикетировочного узла и позиционирование тубы, а также задать параметры на сенсорном интерфейсе.

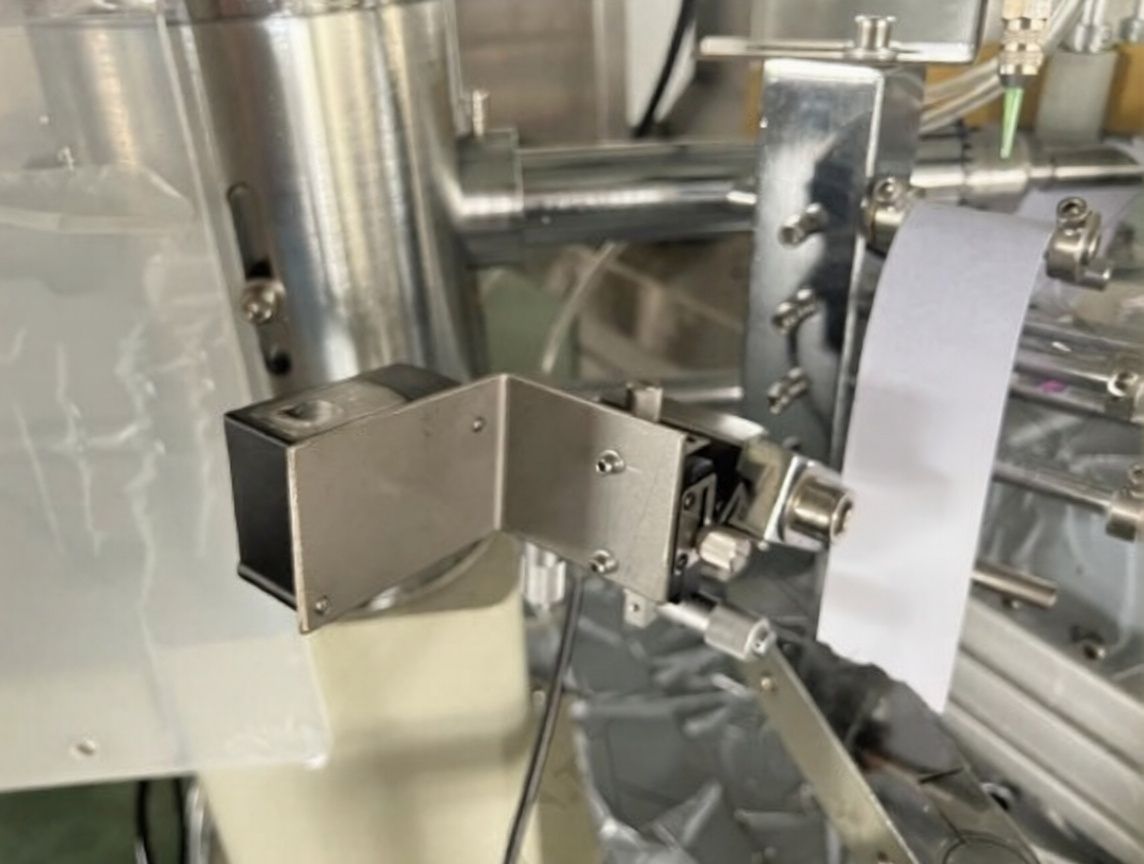

3. Этикетка помещается в этикетировочный узел. Фотоэлектрическое автоматическое обнаружение, подача, нанесение клея и наклейка этикетки выполняются машиной автоматически в течение одной секунды.

4. Система автоматического контроля температуры на базе ПЛК поддерживает постоянную температуру клея. Точность поддержания температуры до 0,1°C. При достижении заданной температуры автоматически запускается встроенная программа термоизоляции, что позволяет экономить более 50% энергии.

5. Толщина клеевого слоя регулируется в пределах 0,05–0,15 мм. Усовершенствованная конструкция клеенаносящей системы способствует экономии термоклея и полностью решает проблему неровного нанесения клея, вызывающего дефекты картона.

6. Трехвалковая система наклейки этикетки. Валки изготовлены из импортного высокотемпературного мелкодисперсного силикона. Этикетка плотно прилегает к тубе, обеспечивая ровный и эстетичный внешний вид. Даже бумажные тубы с тонкими стенками и большим диаметром могут быть качественно и непрерывно этикетированы.

7. Система управления на базе ПЛК проста в эксплуатации. Скорость обработки сигнала системой более чем в 2 раза выше по сравнению с дискретными схемами. Добавлены функции автоматического предварительного нагрева, защиты от перегрузки, запоминания параметров и другие, что делает управление по-настоящему интеллектуальным. Функция автоматического сброса тубы.

8. Автоматическая выгрузка, не требует ручного удаления тубы. Тубы автоматически выгружаются и перемещаются конвейером. Производительность в 2 раза выше по сравнению с моделями, требующими ручного съема.

9. Патентованная конструкция устройства нанесения термоклея. Тонкий слой нанесения, быстрое охлаждение (в течение 0,3 секунды). После охлаждения на стыке не видно следов клея, отсутствуют зазоры или раскрытие торцов. Этикетка плотно прилегает к тубе, выглядит красиво и ровно. Практически не требует времени на высыхание, можно сразу переходить к следующей операции.

10. Муфта подачи импортная (Miki, Япония). Подшипники импортные (NSK, Япония). Это повышает точность подачи бумаги и увеличивает срок службы.

11. Самостоятельно разработанный узел предотвращения двойной подачи материалов (интенсивный шаг сплава). В настоящее время это самое надежное и эффективное средство предотвращения двойного захвата листа. Вероятность двойного захвата снижена до 0,1%.

Полностью автоматическая машина для отбортовки (развальцовки) краев и очистки

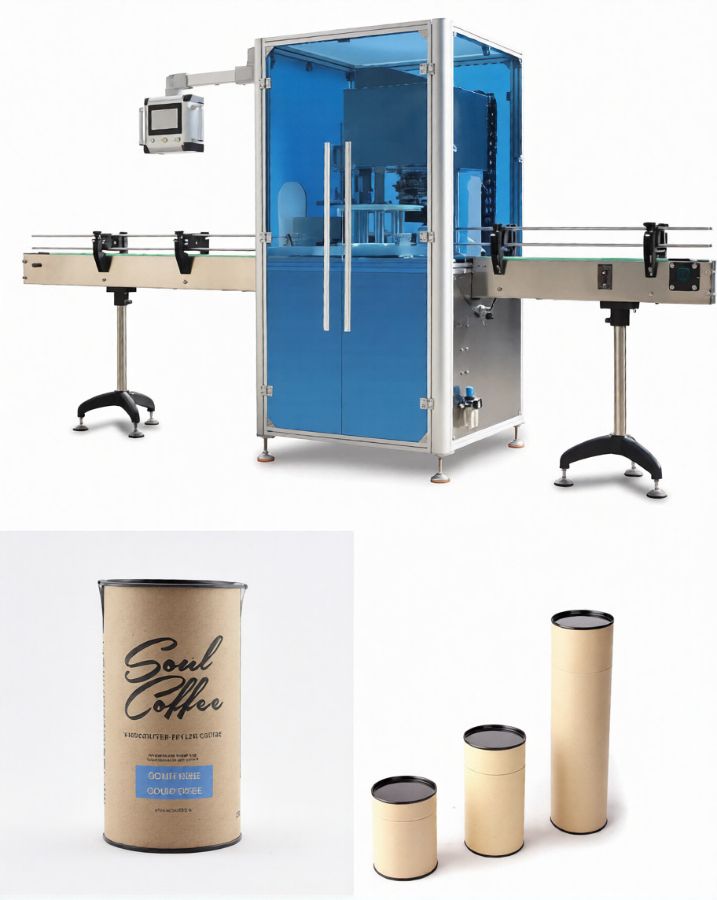

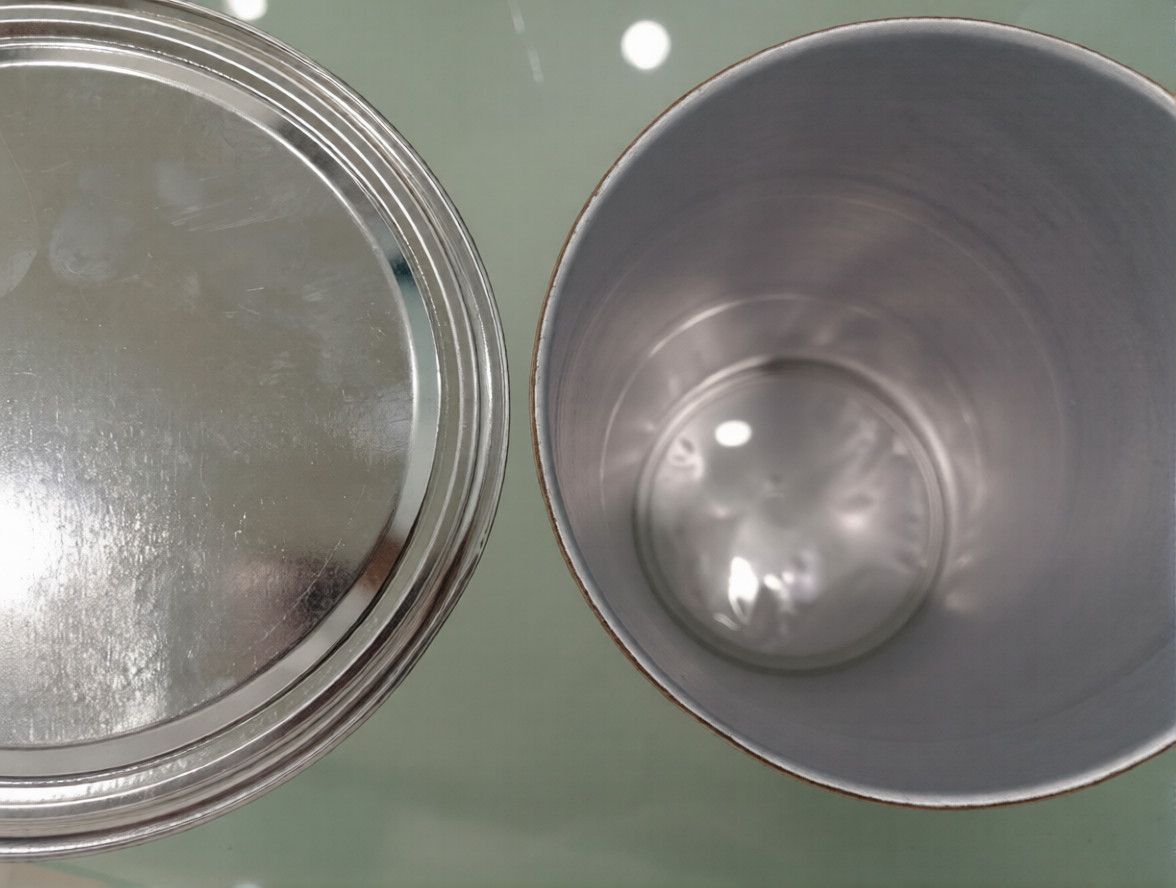

Машина для закатки стальных крышек бумажных банок (туб)

1. В основном используется для укупорки (закатки) различных типов бумажных банок, жестяных банок, алюминиевых банок и ПЭТ-бутылок.

2. Новая конструкция обеспечивает меньшую нагрузку на корпус банки. Даже бумажные банки с невысокой прочностью могут быть успешно укупорены без проскальзывания или деформации. По сравнению с традиционными закаточными машинами, рабочая скорость увеличена на 30%.

3. Замена форм и регулировка закаточных роликов стали более удобными; смена типоразмера занимает всего 30 минут.

4. Основные части изготовлены из нержавеющей стали 304 с использованием авиационных алюминиевых профилей. Устройство имеет компактный и простой внешний вид, соответствует пищевым и гигиеническим требованиям различных отраслей промышленности.

Стерилизатор / Оборудование для очистки и стерилизации

Автоматическая конвейерная система

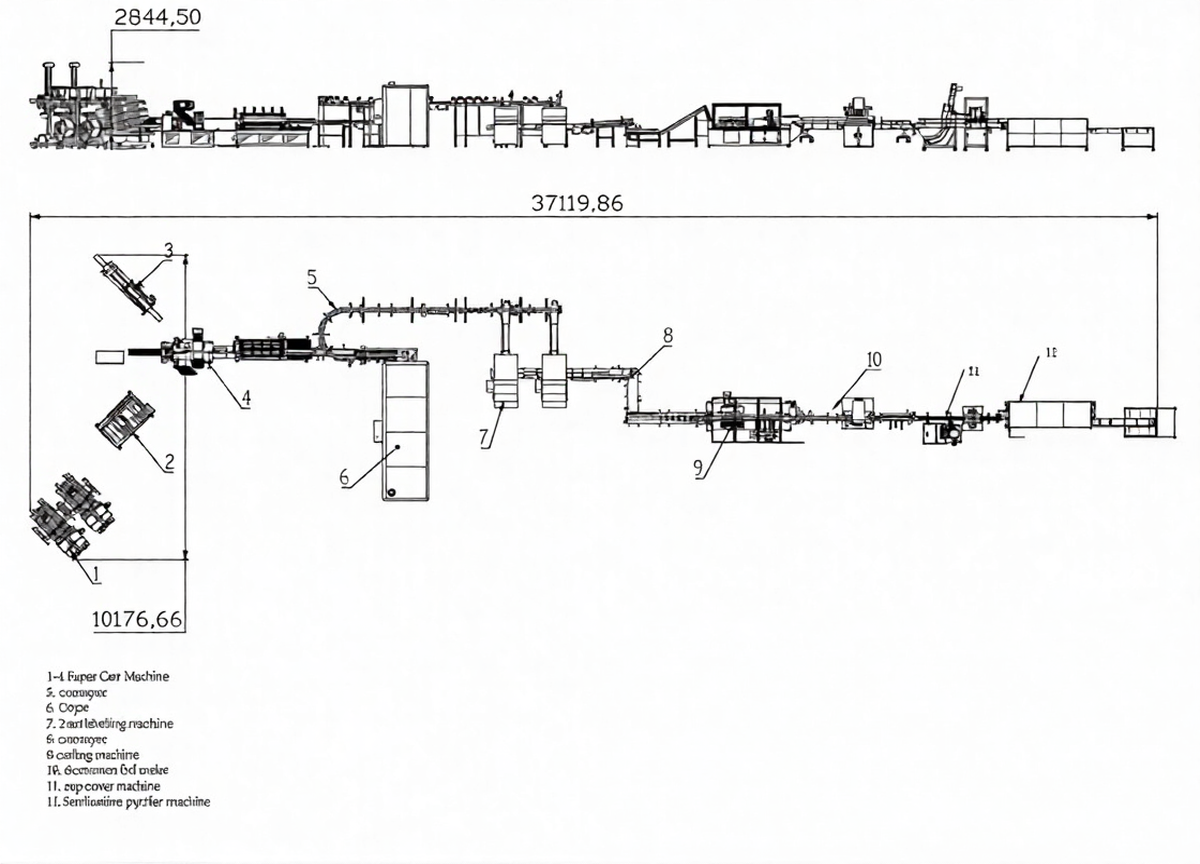

Примечание: Конвейерная система на данной схеме (планировке) представлена только для справки. Система транспортировки рулонов должна быть спроектирована в соответствии с реальными производственными требованиями.
