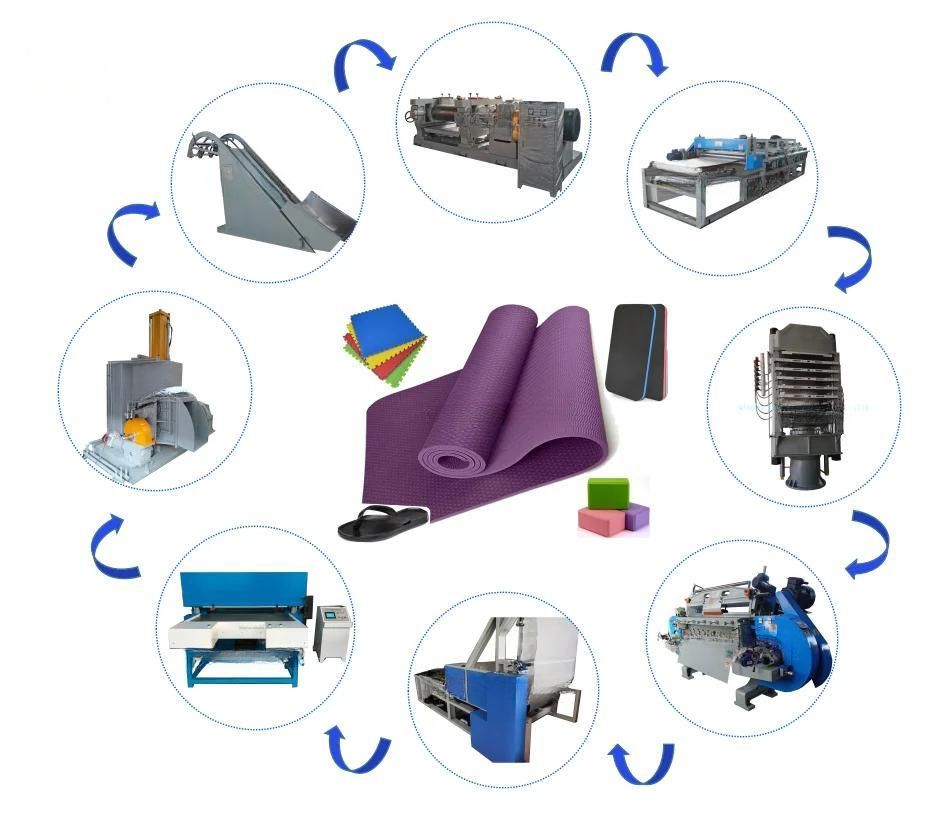

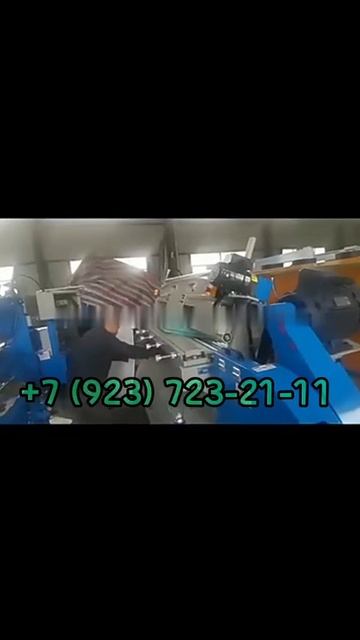

Линия производства йога ковриков из EVA материала ES1-05B

Линия производства йога ковриков из EVA материала ES1-05B

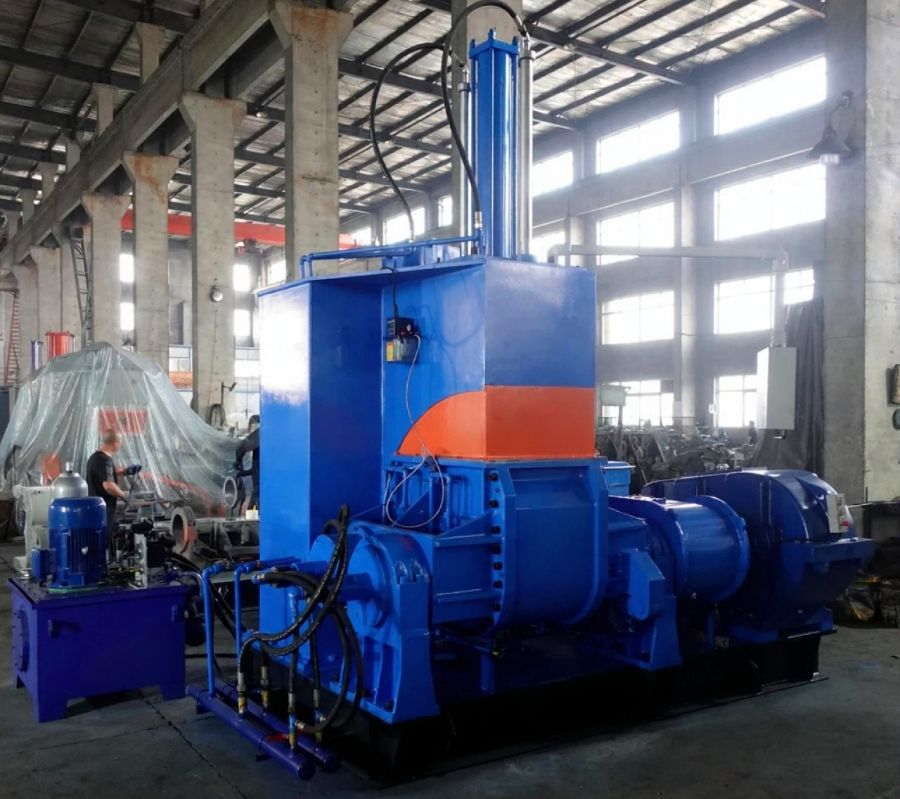

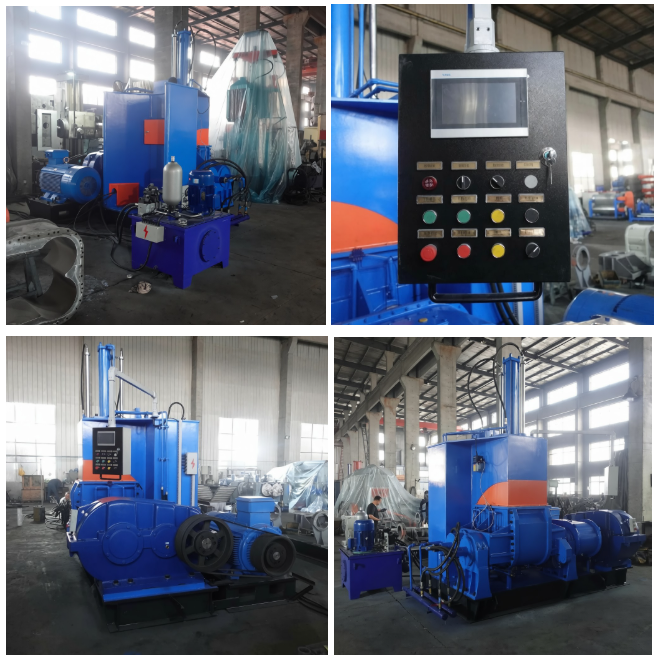

Смеситель резиновый

Параметры
Общий объем: 75 л
Объем замеса: 180 л
Мощность приводного двигателя: 110 кВт
Мощность двигателя опрокидывания: 4 кВт
Угол опрокидывания: 140°
Скорость ротора: 30/24,5 об/мин
Рабочее давление сжатого воздуха: 0,6-0,8 МПа
Расход сжатого воздуха: ≥ 1,0 м³/мин
Рабочее давление охлаждающей воды: 0,3-0,4 МПа
Рабочее давление нагревающего пара: 0,5-0,8 МПа
Габариты: 3760 x 2280 x 3120 мм
Вес: 9500 кг

Конфигурация смесителя  под давлением (роторный смеситель):
Уплотнительное кольцо: оловянистая бронза с вкраплениями смазочного материала Mos2, хороший эффект уплотнения и смазки.
Обработка поверхности камеры рафинирования: твердое хромирование 10~12 мил (0,25-0,3 мм).

Обработка ротора: поверхность склеивания ротора и кромка ротора наплавлены высокоизносостойким сплавом, после шлифовки нанесено твердое хромирование 10~12 мил.
Главный двигатель:  6-полюсный 110 кВт
Редуктор: редуктор типа ZLY с твердой поверхностью зубьев, твердость внутренней поверхности зубьев достигает 58-62 HRC
ПЛК: Omron, Япония
Электрическая часть: Используется электрооборудование Chint

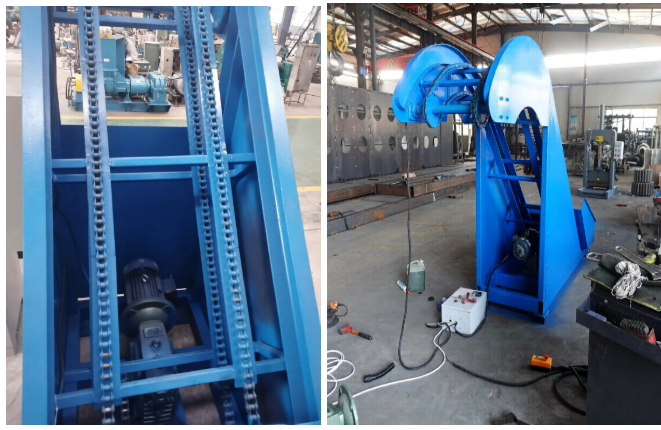

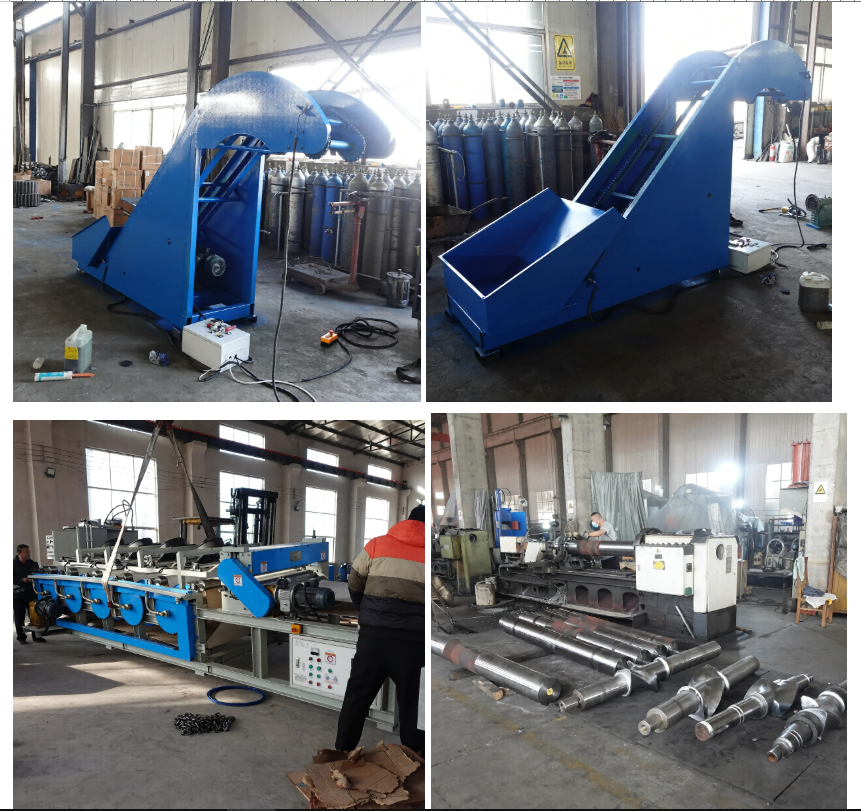

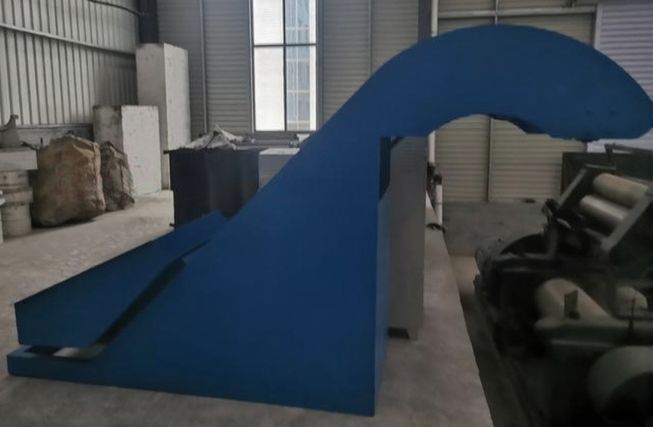

Подъемник (подъемная машина)

Скорость подъема: 9,5 м/мин
Высота подъема: 1750 мм
Грузоподъемность: 90 кг/партия
Мощность: 2,2 кВт.
Габариты (ДхШхВ): 3610*770*2070 мм
Вес: 580 кг

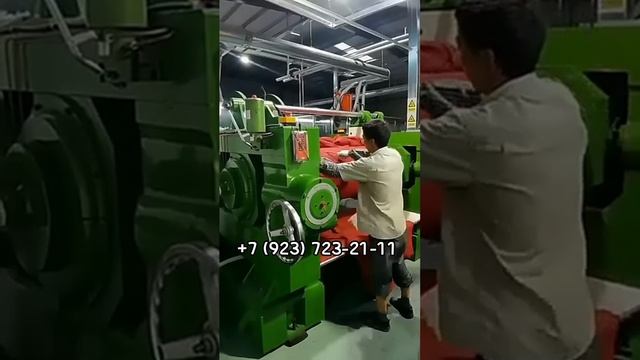

Резиносмесительная установка со встроенным смесителем

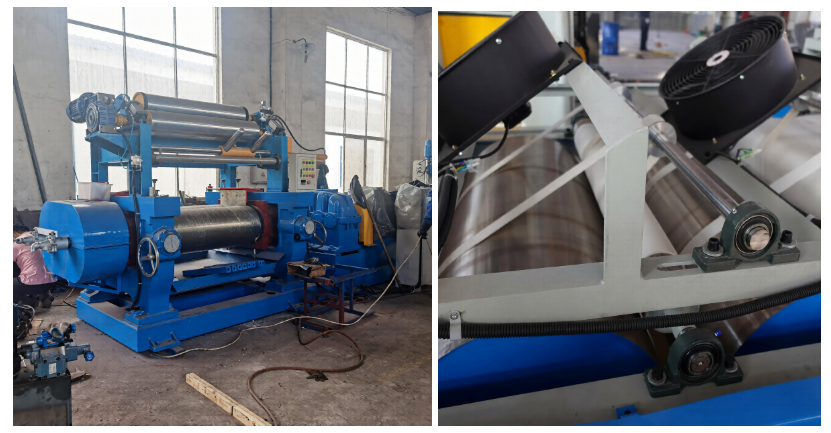

1. Основные характеристики
   1.1 Тип: XK - 400 x 1000 мм
   1.2 Тип: цельносборная
   1.3 Объем одной загрузки: 20-35 кг
   1.4 Главный двигатель: 37 кВт, 50 Гц, AC двигатель
   1.5 Максимальное расстояние между валками: 0,2-10 мм
   1.6 Линейная скорость переднего валка: (расчетное значение) 16,95 м/мин
   1.7 Передаточное отношение переднего и заднего валков: 1:1,27
   1.8 Общие габариты: (Д x Ш x В) около 4250 x 1850 x 1870 мм
   1.9 Вес машины: около 7600 кг

2. Коммунальные услуги:
   2.1 Электропитание: 380 В, 50 Гц

3. Состав машины:
   3.1 Комплект валков: 1 комплект
   3.2 Основание и рама: 1 комплект
   3.3 Редуктор: 1 комплект
   3.4 Устройство регулировки зазора валков: 1 комплект
   3.5 Устройство отвода резиновой смеси (съемник): 1 комплект
   3.6 Загрузочный лоток: 1 комплект
   3.7 Приводной механизм: 1 комплект
   3.8 Аварийное тормозное устройство: 1 комплект
   3.9 Смазочная система: 1 комплект
   3.10 Электрошкаф управления: 1 комплект

Подробные характеристики:
4.1 Комплект валков:

4.1.1 Тип: Передний и задний валки полые

4.1.2 Материал: твердый холоднокатаный сплав

4.1.3 Твердость рабочей поверхности: HRC: 68-75

4.1.4 Подшипники: четыре комплекта самоустанавливающихся двухрядных цилиндрических роликоподшипников

4.1.5 Корпус подшипника изготовлен из чугуна (HT200), обработан после отпуска, обладает отличной прочностью и точностью. Четыре комплекта.

4.1.6 Способ охлаждения валков: разбрызгиванием, с вращающимся соединением.

4.2 Основания и рамы

4.2.1 Основание выполнено из Н-профиля, прошедшего термообработку и механическую обработку.

4.2.2 Рама изготовлена из чугуна (QT500-7), обработана после отпуска, обладает отличной прочностью и точностью. Две группы.

4.3 Редуктор

4.3.1 Редуктор серии ZSY: 1 комплект ZSY315

4.4 Два комплекта устройств регулировки зазора валков

4.4.1 Диапазон регулировки: 0,2-10 мм

4.4.2 Состоит из гаек, винтов и лимбов

4.4.3 Регулировка расстояния: рукояткой.

4.5 Устройство отвода резиновой смеси (съемник): 1 комплект

4.5.1 Тип: осевое перемещение, устройство для переворота резины фиксировано.

4.5.2 В качестве отбойной пластины используется нейлон.

4.6 Один загрузочный лоток

4.6.1 Изготовлен из высококачественной стальной плиты;

4.7 Приводной механизм:

4.7.1 Главный двигатель: 37 кВт, 1 шт.

4.8 Аварийное тормозное устройство

4.8.1 Тип: тяговый стержневой, с кнопкой грибовидного типа и устройством для переворота резины.

4.8.2 Способ торможения: мгновенное торможение и опрокидывание.

4.9 Смазочная система:

4.9.1 Смазка: ручная смазка сухим маслом насосом.

4.10 Электрошкаф управления

4.10.1 Одна панель управления

4.10.2 Операторская панель: 1 контур управления операциями.

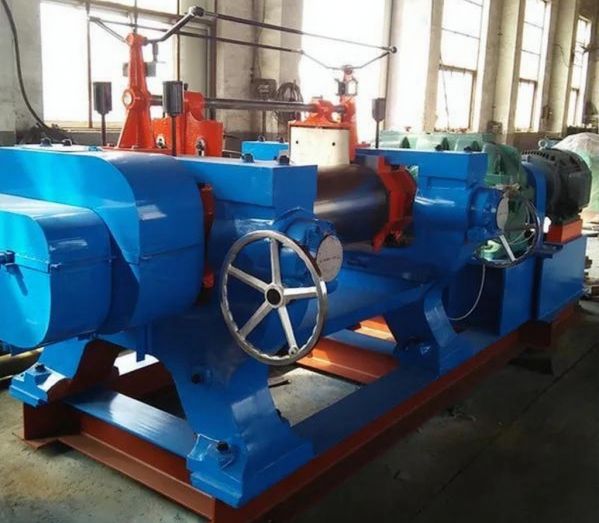

Резиносмесительная установка

1. Основные характеристики
   1.1 Тип XK - 450 x 1200 мм
   1.2 Тип конструкции цельносборный
   1.3 Объем загрузки за один раз 30-50 кг
   1.4 Главный двигатель: 55 кВт, 50 Гц, двигатель переменного тока
   1.5 Максимальный зазор между валками: 0.2-15 мм
   1.6 Линейная скорость переднего валка: (расчетное значение) Передний: 24.5 м/мин
   1.7 Передаточное отношение переднего и заднего валков: 1:1.27
   1.8 Габаритные размеры: (длина * ширина * высота) около 5200 мм X 2380 мм X 1700 мм
   1.9 Вес машины около 14000 кг

2. Общезаводские коммуникации:
   2.1 Электропитание: 380 В, 50 Гц

3. Состав машины:
   3.1 Комплект валков: один комплект
   3.2 Основание и рама: один комплект
   3.3 Редуктор: один комплект
   3.4 Устройство регулировки зазора между валками: один комплект
   3.5 Устройство для съема резины: один комплект
   3.6 Загрузочный лоток: один комплект
   3.7 Приводной механизм: один комплект
   3.8 Аварийное тормозное устройство: один комплект
   3.9 Система смазки: один комплект
   3.10 Электрощит управления: один комплект

4. Детальные характеристики:

4.1 Комплект валков:

4.1.1 Тип: Передний и задний валки полые

4.1.2 Материал: отбеленный чугун

4.1.3 Твердость рабочей поверхности: HRC:68-75

4.1.4 Подшипники используют четыре комплекта самоустанавливающихся цилиндрических роликовых подшипников

4.1.5 Корпус подшипника выполнен из чугуна (HT200), обработан после отпуска, обладает отличной прочностью и точностью. Четыре комплекта.

4.1.6 Способ охлаждения валков: распылительный.

4.2 Основания и рамы

4.2.1 Основание выполнено из профильной квадратной трубы, подвергнуто отпуску и целиком механически обработано.

4.2.2 Рама выполнена из чугуна (QT500-7), обработана после отпуска, обладает отличной прочностью и точностью, два комплекта.

4.3 Редуктор

4.3.1 Один редуктор серии ZLY.

4.4 Два комплекта устройств регулировки зазора между валками

4.4.1 Диапазон регулировки: 0.2-15 мм

4.4.2 Состоит из гаек, винтов и лимбов.

4.4.3 Регулировка расстояния: ручная регулировка маховиком.

4.5 Устройство для съема резины: 1 комплект

4.5.1 Тип: осевое перемещение.

4.5.2 В качестве перегородки используется нейлон.

4.6 Один загрузочный лоток

4.6.1 Изготовлен из высококачественной стальной плиты;

4.7 Приводной механизм:

4.7.1 Главный двигатель: 55 кВт 1 шт

4.8 Аварийное тормозное устройство

4.8.1 Тип: тяговый.

4.8.2 Способ торможения: мгновенное торможение и опрокидывание 1

4.9 Система смазки:

4.9.1 Смазка: ручная смазка сухим масляным насосом.

4.10 Электрощит управления

4.10.1 Одна панель управления.

4.10.2 Операторская станция: 1 контур управления операциями.

Пятиколесная охладительная машина

Длина секции задается счетчиком длины. Поверхность охлаждающего ролика из нержавеющей стали. Технические параметры частотного пуска подробно описаны.
Поставляется с комплектом принадлежностей и ящиком для инструментов, руководством по эксплуатации.

II. Основные функции:
Охлаждение листов, принудительное воздушное охлаждение верхним вентилятором, резка на заданную длину и другие функции.

III. Основные технические характеристики:
Ширина водяного ролика: 965 мм
Толщина: 1~10 мм
Ширина ножа: SKDIII 850 мм + электрический нагреватель 1400 Вт - 380 В
Напряжение питания: 380 В/50 Гц - 3 фазы
Способ охлаждения роликов и количество охлаждающих водяных роликов: 5 роликов (материал: внешняя поверхность SUS304-3 мм, внутренняя часть Q235-6 мм, сварка листовой углеродистой стали)
Способ водяного охлаждения: HD25 (количество 10).

Способ передачи: привод углеродистой цепью 1 дюйм (16A).

Количество верхних охлаждающих вентиляторов: 5 (бренд YWY, двухлопастные, бесшумные, с двухсторонней защитной сеткой).
Линейная скорость машины: скорость переднего смесителя 20-50 м/мин.
Способ регулировки скорости: Частотный преобразователь - бренд Delta.
Диапазон установки длины секции: посредством CVD DISCO (стандартный размер резки 400-1500 мм/шт.).

Способ резки:бесступенчатая скоростная резка горячим ножом.
Транспортер подачи листов: конвейерная лента из ПВХ+нейлона толщиной 4 мм, термостойкая до 130°C, направляющие ролики, промышленная конвейерная лента, под лентой установлены вспомогательные ролики.
Устройство безопасности: аварийная кнопка на входном и выходном конце, защитный кожух из листового металла на приводной части корпуса.
Количество электрошкафов: 1, установлен внутри корпуса, интерфейс кнопок на китайском и английском языках. Подшипники ременной передачи.
Конструкция рамы машины: использование стального профиля по национальному стандарту и сварных конструкций из углеродистой стали, шлифовка и окраска. Защитный кожух внешнего вида машины: обработка листового металла из углеродистой холоднокатаной стали 1,5 мм, окраска.
Габариты машины: 4500х2000х1500 мм.

Вес: около 4000 кг.

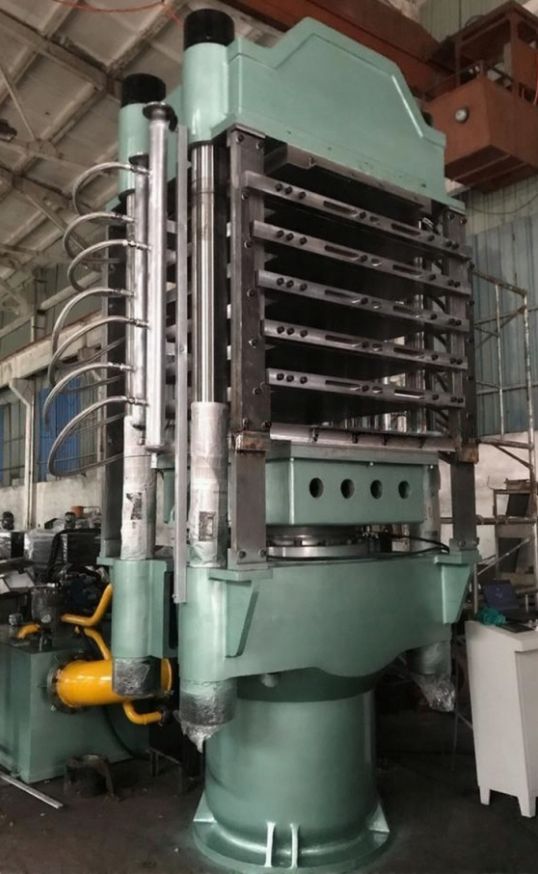

Вспенивающая машина для EVA

Основные технические параметры

1. Номинальное усилие смыкания: 11.0 МН (1100 т)

2. Спецификация нагревательных плит: 1300 × 1500 мм

3. Диаметр плунжера: Ø 330 мм

4. Расстояние между нагревательными плитами: 150 мм

5. Максимальный ход плунжера: 900 мм

6. Количество рабочих слоев: 6 слоев

7. Рабочее давление жидкости: 20 МПа

8. Способ нагрева: пар/масло

9. Конструкция: четырехстоечная

10. Способ управления: ПЛК управление
    Примечание: Ширина между левой и правой стойками 1800 мм.
    Общий вес оборудования около 48 т.
    Конфигурация, связанная с оборудованием
    I. Электрическая часть:
    Электрическое управление, использование брендовой системы управления PC, плавная скорость работы, низкий уровень шума, плавное движение.

11. Система ПЛК: LG/ Mitsubishi, управление через человеко-машинный интерфейс.

12. Промежуточное реле: бренд OMRON.

13. Контактор: бренд Schneider.

14. Мощность двигателя: 15 кВт.

II. Гидравлическая часть и уплотнения:
Гидравлическая система использует отечественные передовые гидравлические компоненты, рациональную компоновку, компактную конструкцию.
Для соединения труб предпочтительна фланцевая конструкция для снижения вероятности утечек масла.

1. Гидравлическая система: используется гидравлический блок бренда VIA, Тайвань.

2. Уплотнения цилиндров изготовлены из импортного полиуретанового материала для обеспечения герметичности цилиндра.

3. Гидравлический насос: американский бренд Senari.

III. Основная часть:
Три части сварены и отпущены как единое целое, плунжер из отбеленного чугуна.

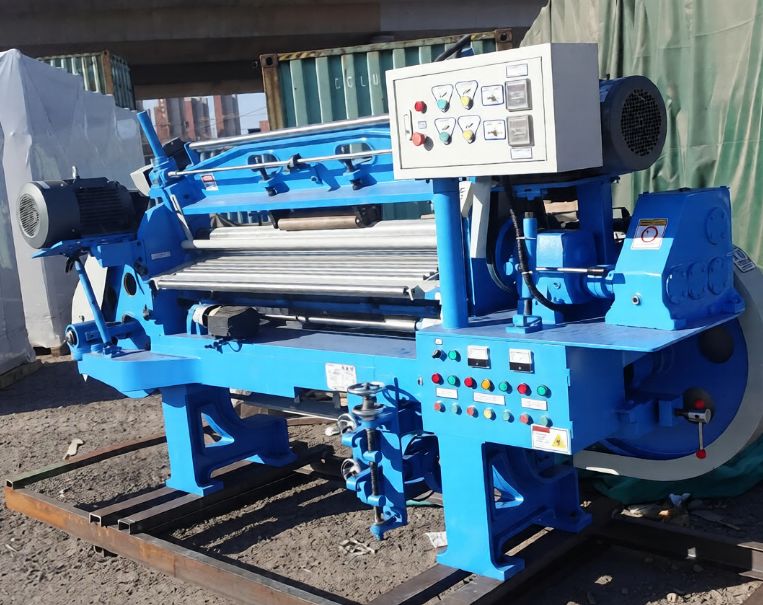

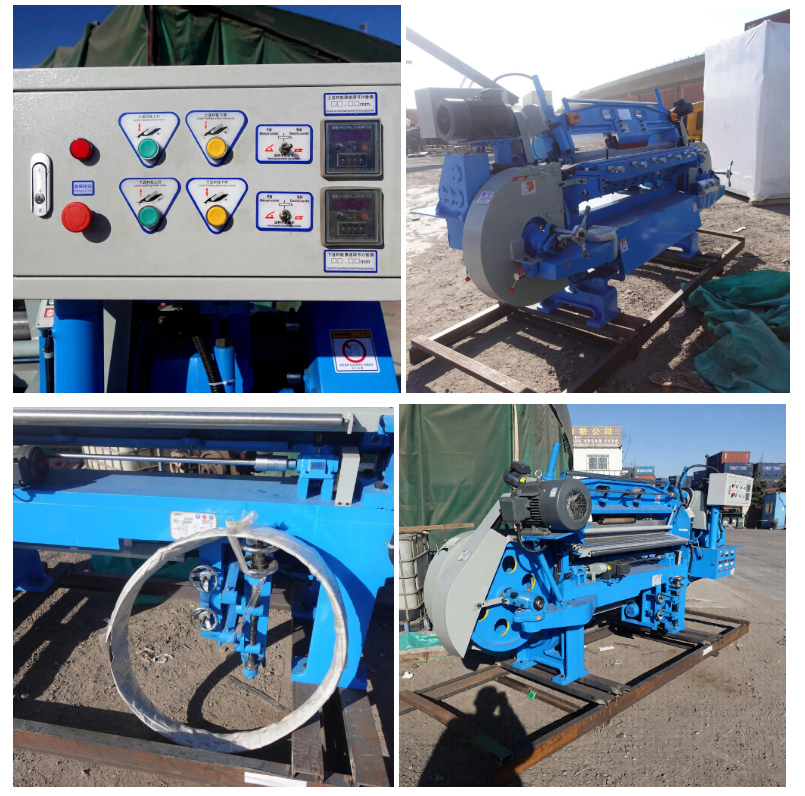

Раскаточная/расслаивающая машина

1. Условия работы:
   Назначение: Высокоскоростная машина для раскроя листов в основном используется для вспененных листов, экструдированной вулканизированной резины, губчатой пробки, EVA, EPE, XPS, CR, упаковки и т.д., функция резки толстых листов = Эта машина специально разработана для замены лезвия без снятия прижимной пластины.
   Условия эксплуатации оборудования (стандартные внутренние): максимальная температура 40°C, минимальная температура 10°C; Максимальная относительная влажность 75%;

   Электропитание 380/220 +/- 10% В / 50 Гц; (Особые требования указываются отдельно).
   Весы и меры: За исключением управляющей резьбы, все остальные единицы измерения метрические.

2. Основные технические характеристики:

   1. Спецификация подающего рифленого колеса: φ 83*1800 мм, одинарная труба, толщина стенки 16 мм, сталь 45#, сварка под напряжением, поверхность с накаткой, колесо P2, поверхность покрыта твердым хромом 0.05 мм.

   2. Спецификация подающего гладкого колеса: φ 83*1800 мм, сталь 45#, сварка под напряжением, шлифованная поверхность, поверхность покрыта твердым хромом 0.05 мм.

   3. Толщина готового сечения: 1 ~ 50 мм, толстый материал выше 100 мм и тонкий материал ниже 50 мм.

   4. Способ контроля толщины: энкодер передает выходной сигнал на счетчик KD (импорт из Тайваня).

   5. Подъемный силовой двигатель: тормозной модульный двигатель BH18-200 Вт.

   6. Бренд и спецификация подъемника: подъемник вверх/вниз грузоподъемностью 3 тонны SWL1/20 коэффициент *4 комплекта.

   7. Приводной двигатель: двигатель переменного тока 7.5 кВт-3 фазы-6 полюсов.

   8. Управление скоростью подачи материала: регулировка скорости подвесной шестерней, универсальное соединение (Тайвань).

   9. Подающее колесо: 6 нержавеющих вспомогательных колес подачи, привод подачи Siemens Beder 4 кВт-6 класса.

   10. Стальные пластины для зажима лезвия: 12 мм утолщенная вольфрамовая сталь *2 шт.

   11. Механизм подъема ножа: 6 подъемных камней, конструкция может быть изменена.

   12. Механизм заточки: двигатель 750 Вт прямое приводное колесо вверх/вниз, прямое вращение/реверс, режим прямого привода шлифовального круга (избегание вибрации при шлифовке).

   13. Электрическое управление: контактор переменного тока оригинальный Taiwan Dongyuan (TECO), промежуточное реле, кнопочный выключатель Cornaida.

   14. Напряжение: 380 В/50 Гц, общая мощность: 15 кВт.

   15. Лезвие для машины раскроя: материал Япония SKDII 8060*90*1.

   16. Линейная скорость машины: 20-65 м/мин.

   17. Устройство безопасности: аварийная кнопка установлена на входном и выходном конце, а также металлический кожух на приводной части корпуса.

             18. Количество электрощитов: 2. Электрощит 1 установлен внутри корпуса, интерфейс кнопок на китайском и английском языках. Электрощит 2 внешний, интерфейс на китайском и английском языках.
             19. Бренд подшипников: Ben Cu-LK.
             20. Ось ножевого колеса: сталь 45# Hangzhou Steel φ 95, изготовленный корпус подшипника φ 55 (старый 50), подшипников 16 (старых 8).
             21. Конструкция всей рамы машины: платформа корпуса HT, стенка QT-500, ножевое колесо QT700, верхний и нижний держатель ножа, ползун QT500.
             22. Остальные сварные детали изготовлены из стандартной национальной стали и углеродистой листовой стали.
             23. Защитный кожух машины: листовая холоднокатаная сталь 1.5 мм-3 мм, обработка листового металла, покраска.
             24. Цвет краски: акриловая поверхность синяя, защитный кожух желтый.
             25. Механические размеры: 3800х1000х1800 мм.
             26. Вес: около 3200 кг.
