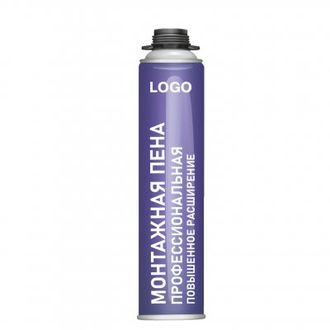

Линия упаковки монтажной пены

Распаллетировщик пустых банок (с функцией отделения поддонов)

Данный распаллетировщик специально спроектирован для автоматической разгрузки пустых жестяных банок со сплошного штабеля (полного паллета). С помощью магнитной плиты он захватывает банки на паллете сверху вниз и затем передает их на линию автоматического аэрозольного наполнения.

Усиленный накопительный стол для пустых банок (сборный, по индивидуальному заказу)

Машина для накопления и ориентации банок состоит из 13 параллельных транспортерных линий (лайнов). Центральная транспортёрная лента связывает все функциональные машины линии, такие как машина для наполнения продуктом, закаточная машина, машина для заправки пропеллентом (газации), установщик клапанов-распылителей, закаточная машина для крышек и т.д. Она обеспечивает непрерывную передачу банок от накопительного стола ко всем последующим машинам.

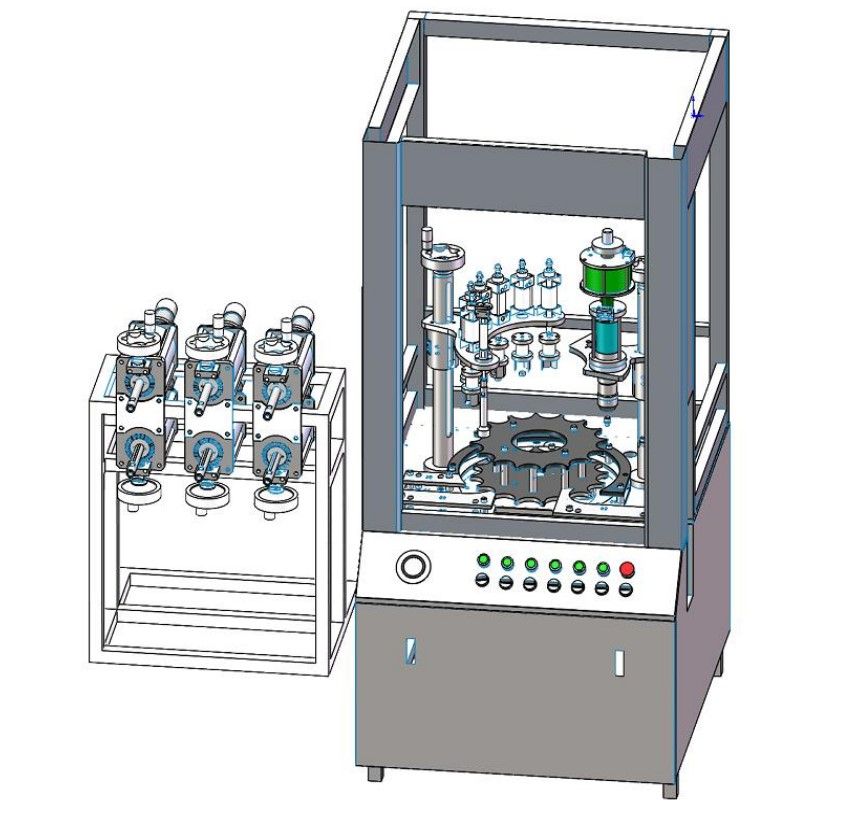

Автоматическая установка для наполнения ППГ и МДИ (6 головок) с подачей клапана и закаткой

1. Конструкция: Машина интегрирует в одном блоке 6 головок для наполнения продуктом, 1 узел подачи клапана и 1 закаточную головку.

2. Технологический процесс: Стандартный цикл работы: чередующаяся заливка ППГ и МДИ (1 ППГ + 1 МДИ + 1 ППГ + 1 МДИ...), затем установка клапана на баллон и закатка. Порядок может быть изменён в соответствии с другими техпроцессами.

3. Ключевые компоненты и функции:

   Защита от холостого хода ("no can, no fill"): реализована с использованием пневматических компонентов марок SMC или Festo.

   Пневмоподключение: Вход сжатого воздуха на ресивере — резьба G1" внутренняя.

   Подключение продукта: 4 входа с внутренней резьбой 1 дюйм.

   Управление: Предусмотрена опция установки соленоидного клапана для преобразования пневмосигнала в электрический, что позволяет осуществлять дистанционное управление через централизованную систему.

4. Преимущества: Индивидуальная конструкция, объединяющая наполнение, установку клапана и закатку в одной машине, экономит производственное пространство и повышает эффективность процесса.

5. Безопасность и адаптивность:

   Защитный останов: Машина автоматически останавливается при отсутствии банок на входе или их заполнении на выходе.

   Универсальность: Вся конструкция легко регулируется по высоте и адаптируется к различным типам банок путём замены сменных частей.







   Система жидкостного наполнения	6 головок, раздельные поршневые цилиндры и наполнительные головки
   Объём наполнения на головку	Макс. 300 мл / головка (большой дозирующий цилиндр)
   Точность наполнения	≤ ±1%
   Скорость наполнения	50 банок в минуту (стабильная рабочая скорость)
   Тип клапана	1-дюймовый клапан для ППУ пены
   Способ подачи клапана	Вибрационный питатель (чаша) с подъёмником-элеватором
   Глубина закатки	4.6–5.3 мм, точность ±0.1 мм
   Диаметр закатки	26.9–27.3 мм, точность ±0.1 мм
   Подходящий диаметр аэрозольной банки	Ø35 – Ø70 мм
   Подходящая высота аэрозольной банки	80 – 330 мм
   Потребление воздуха (пневмосистема)	0.8 м³/мин (полностью пневматическая)
   Функция безопасности	"Нет банки – нет наполнения"
   Габариты машины (Ш×Г×В)	1050 × 1250 × 1800 мм
   Вес машины	Около 350 кг

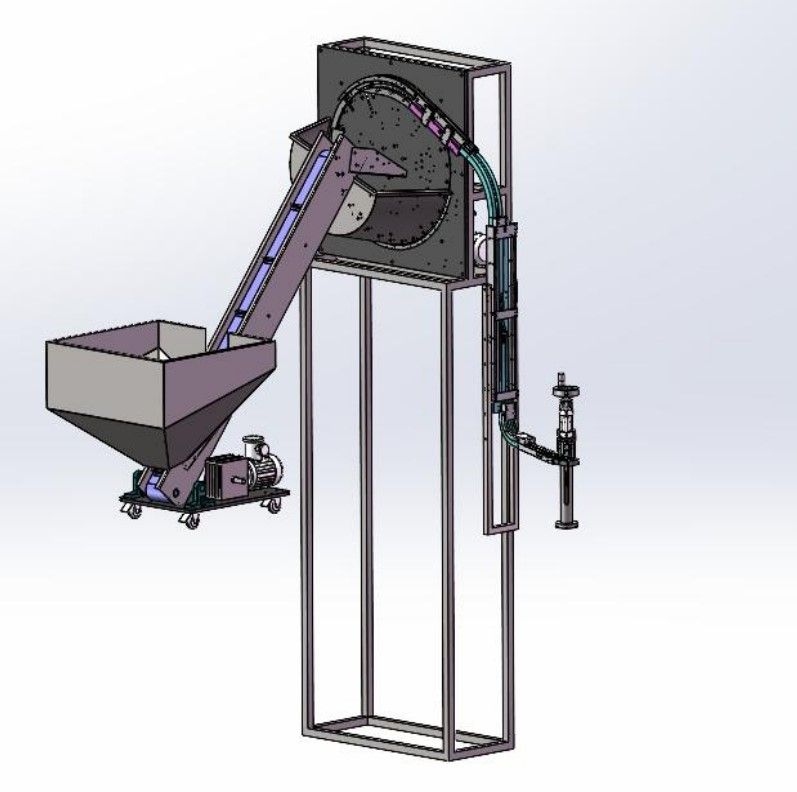

Автоматическая машина подачи клапанов (с подъёмником для клапанов ППУ)

Автоматический установщик клапанов

Данное оборудование является вспомогательным для машины жидкостного наполнения и предназначено для автоматической подачи и установки клапана на баллон. Это идеальное решение для экономии трудовых затрат и повышения производственной эффективности.

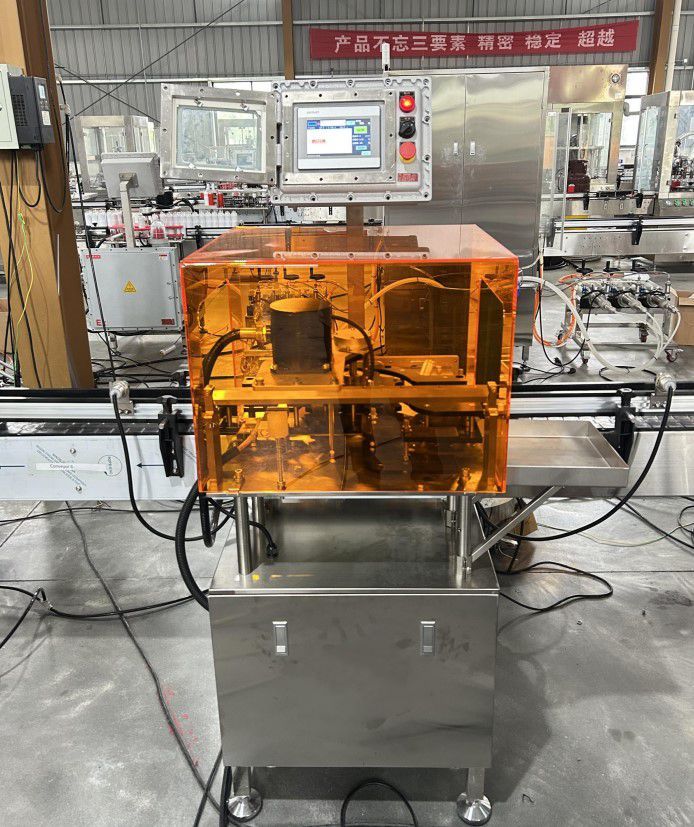

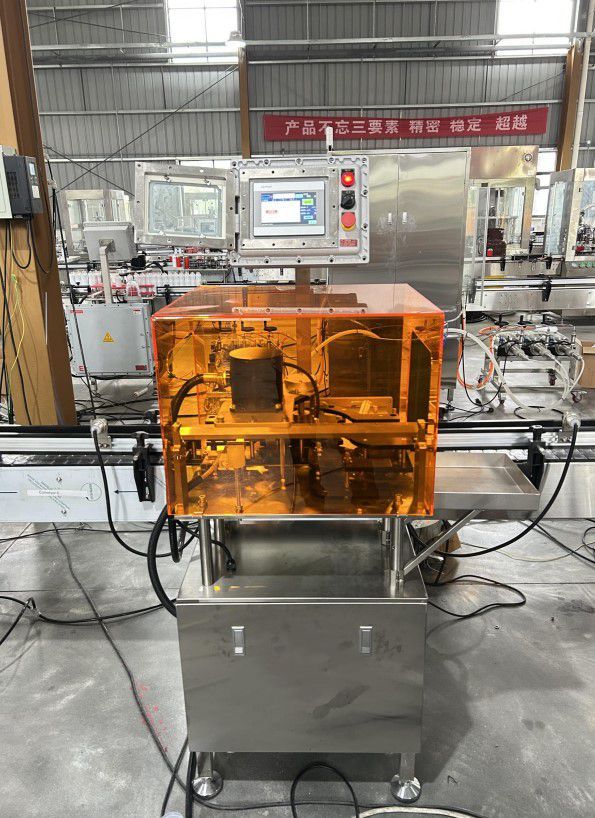

Автоматическая ротационная весоизмерительная машина (для контроля наполнения продуктом)

Автоматический весовой контроль использует стабильный и высокочувствительный тензометрический датчик и прибор сбора сигналов, осуществляет высокоскоростную обработку данных с помощью ПЛК, оснащен визуальным и интуитивно понятным человеко-машинным интерфейсом, а также хорошо продуманным механизмом конвейерной передачи. Имеет преимущества простоты эксплуатации, хорошей стабильности, высокой скорости отклика и точности, что делает его оптимальным решением для оперативного контроля веса готовой продукции.

Основные функции и возможности:

Автоматическая интегрированная 8-головочная машина для газации (4 головки для ДМЭ, 4 головки для пропана, включает 4 бустерных насоса, 2 резервуара)

Данная машина состоит из 8 отдельных независимых систем для заправки газа. Каждая газовая система включает в себя поршневой цилиндр и наполнительную головку. В состав также входят 4 бустерных насоса и 2 резервуара для хранения газа для каждого типа газа (ДМЭ, бутан, пропан).

В целях обеспечения безопасности производства данная машина для газонаполнения предназначена только для процесса газации и не выполняет закатку клапана. Её следует размещать в отдельном помещении или за пределами основного цеха.

Машина оснащена 8 наполнительными головками, что позволяет клиенту выполнять заправку разными газами одновременно:

• ДМЭ — 2 головки (многоступенчатое наполнение)

• Бутан — 2 головки (многоступенчатое наполнение)

• Пропан — 2 головки (многоступенчатое наполнение)

• СУГ (сжиженный углеводородный газ) — 2 головки (многоступенчатое наполнение)

Автоматическая ротационная весоизмерительная машина (для контроля наполнения газом/пропеллентом)

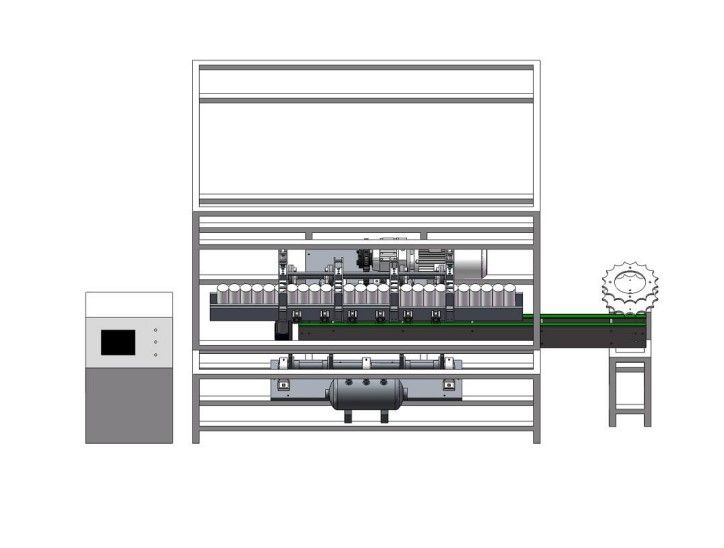

Полностью автоматическая машина для встряхивания баллонов (30 позиций, управление ПЛК, взрывозащищенное исполнение EX)

Полностью автоматическая машина для встряхивания баллонов

Данная машина специально разработана для встряхивания баллонов (с ППУ пеной) перед упаковкой. Она имеет линейную конструкцию подачи, что не накладывает ограничений на диаметр баллонов.

Принцип работы и ключевые функции:

• Система поворота на 90°: После процессов наполнения продуктом и пропеллентом баллоны поступают на направляющую. Под управлением ПЛК машина фиксирует баллоны и переводит их из вертикального положения в горизонтальное (поворот на 90 градусов). Это позволяет выполнять вертикальное встряхивание самих баллонов вместо традиционного встряхивания уже упакованных коробок. В результате ППУ-продукт перемешивается более качественно, что повышает однородность продукта и гарантирует безопасность и высокую точность наполнения.

• Управление и производительность: Машина управляется программируемым логическим контроллером (ПЛК) и выполнена во взрывозащищенном исполнении (EX). Максимальная производительность — 30 позиций (одновременная обработка до 30 баллонов). Такое решение обеспечивает интеллектуальный и эффективный процесс встряхивания, сокращая трудозатраты и снижая нагрузку на персонал. Время встряхивания является регулируемым параметром в системе ПЛК.

• Область применения: Оборудование подходит для различных отраслей:

  Бытовая химия и промышленность: промышленные смазки, антикоррозийные агенты, аэрозольная ППУ-пена.

  Пищевая промышленность: аэрозольные продукты, такие как взбитые сливки, сырные пасты и т.д.

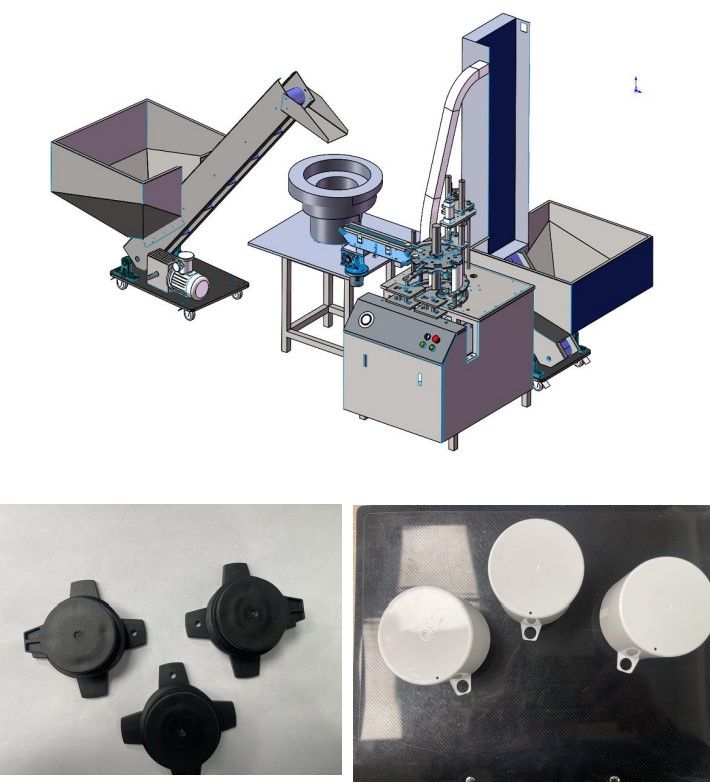

Машина для сортировки и подачи винтовой крышки и внешнего колпачка (конструкция 2-в-1)

Полностью автоматическая машина для сортировки и подачи крышек предназначена как для винтовой крышки ППУ, так и для внешнего защитного колпачка. Конструкция "2-в-1" состоит из трех основных узлов: подъемника-податчика крышек, вибрационной чаши для ориентации и узла запрессовки.

Использование одной машины для подачи обоих типов крышек позволяет экономить производственное пространство и повышать эффективность.

Ключевые особенности и преимущества:

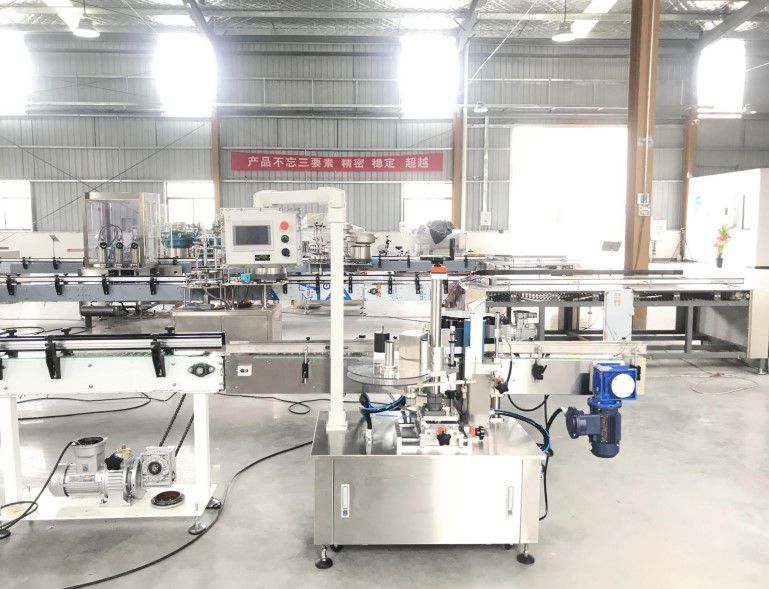

Полностью автоматическая звездочная (ротационная) этикетировочная машина (взрывозащищенное исполнение EX, для оклейки полного периметра бутылки, с интегрированным кодировочным конвейером)

Накопительный стол для банок / Буферный накопитель

Накопительный стол для банок предназначен для временного накопления банок с технологической линии. Он автоматически активируется при накоплении банок на конвейере, обеспечивая более плавную и непрерывную подачу продукции далее по линии.

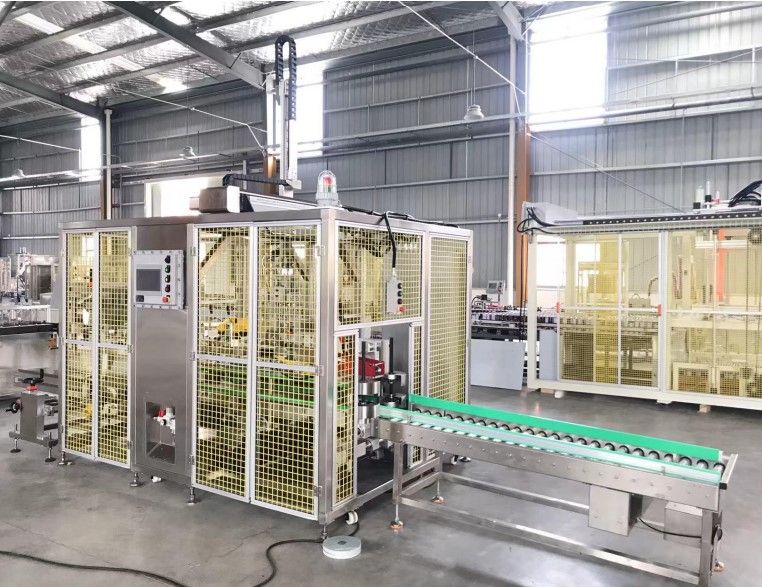

Полностью автоматическая машина для упаковки в короба (12 банок в короб, для банок 65×195 мм и 65×300 мм)

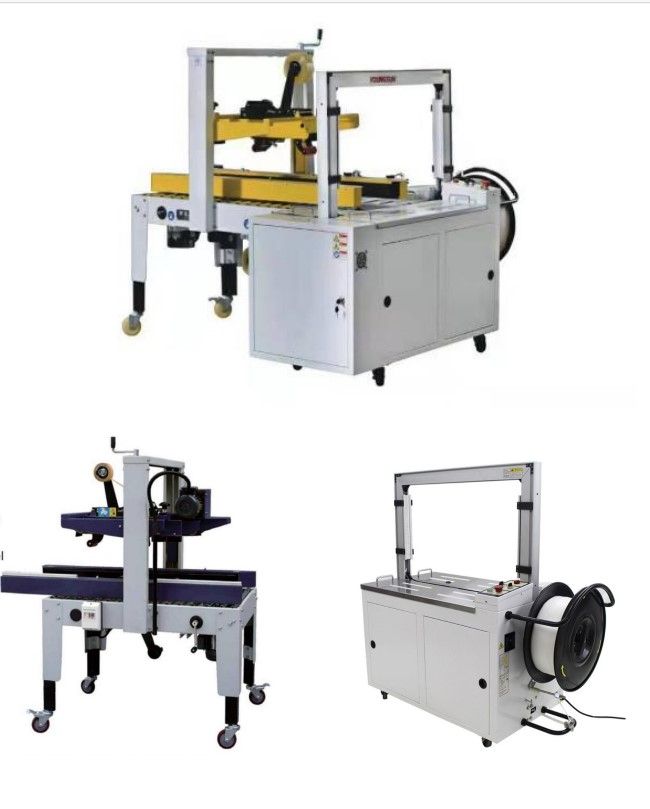

Автоматическая машина для запечатывания и обвязки коробов

Данная машина предназначена для автоматического запечатывания и обвязки коробов на одной линии после укладки продукции оператором. Её использование делает процесс упаковки более простым, позволяет сократить затраты на рабочую силу и повысить общую производительность.

Машина для встряхивания коробов (вибрационный стол для упаковки)

Машина для встряхивания коробов используется после окончания производственного цикла, когда газы и материалы могут не полностью прореагировать из-за разницы в массовом соотношении. Машина, управляемая пневмоцилиндром, обеспечивает тщательное и безопасное встряхивание готовой продукции.

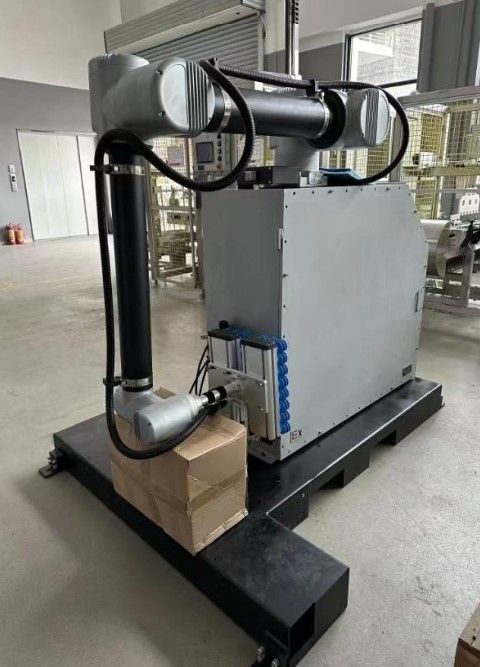

Роботизированный автоматический паллетайзер с роликовым конвейером для системы паллетирования

Роботизированный автоматический паллетайзер — это специализированное и комплексное промышленное оборудование. Обычно он используется в качестве следующего звена после автоматической упаковочной машины, соединяясь с её роликовым конвейером.

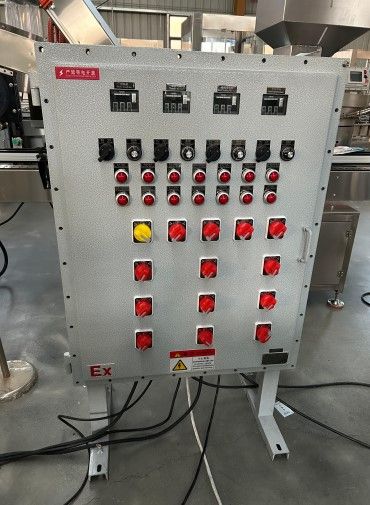

Главный электрощит (панель управления) для всей линии наполнения (ЭШЛ / ECP)
(Регулировка скорости конвейеров + централизованное управление включением/выключением всех двигателей)

Электрический шкаф управления для всей технологической линии
(Регулировка скорости конвейеров и централизованное управление включением/выключением всех двигателей)

Исполнение: Взрывозащищенное (EX-proof).

Назначение: Служит источником питания и основным пультом управления для всех агрегатных машин аэрозольной линии.

Ограничение: Не предназначен для питания и управления компрессорами или системами смешивания сырья. Для этих систем требуются независимые шкафы управления.
