Линия по производству женских гигиенических прокладок HBO25-47
Артикул:
1691
1652360 USD
Срок производства - 180 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы
Линия по производству женских гигиенических прокладок HBO25-47
Модель: HBO25-47
Основные особенности продукта: Трехкомпонентный тип, синий впитывающий слой, ультратонкий сердечник и хлопковый сердечник 2 в 1

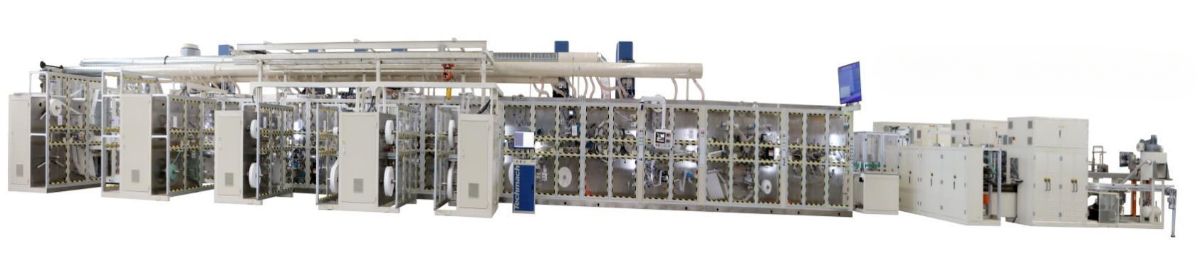

HBO25-47 Полностью автоматическая гибридная производственная линия для гигиенических прокладок
Структура продукта:
➢ Тип с флафф-наполнителем: верхний слой нетканый материал, боковые барьеры нетканый материал (барьеры против протекания нетканый материал), хлопковый впитывающий сердечник (с SAP), обёрточная бумага, нижний слой, защитная лента нижнего слоя, защитная лента крылышек, упаковочная плёнка, быстросъёмная лента.
➢ Ультратонкий тип: верхний слой, воздушной формованная целлюлоза (air laid), бумага с SAP, нижний слой, защитная лента нижнего слоя, защитная лента крылышек, упаковочная плёнка, быстросъёмная лента.
Основные параметры:
| Параметр | Значение |
1. | Расчетная скорость | 900 шт/мин | |
| 2. | Рабочая скорость | 700 шт/мин (245мм, ультратонкий) | |
| 3. | Процент годных изделий (рассчитывается на основе 7,5 часов, соотношение годных продуктов к общему объему производства, за исключением брака, вызванного ошибкой клеенанесения) | 98% | |
| 4. | Мощность | 300 кВт (Основная машина + клеенаносящие аппараты)
| |
| 5. | Электропитание | Трехфазная четырехпроводная сеть 380В/50Гц (заземляющий провод) | |
| 6. | Кабель | 3×150мм²+1×70мм²+1×25мм² | |
| 7. | Воздушный компрессор | 2.8 м³/мин | |
| 8. | Общий вес | Около 70 тонн | |
| 9. | Габариты машины | 27×1.9×4.8 М (ДxШxВ) | |
| 10. | Рабочее пространство | 35×10×5.5 М (ДxШxВ) |
| 11. | Цвет машины | Рисовый белый, возможен заказ особого цвета |
| 12. | Размер изделия | Один размер (согласно заказу) |
Основная комплектация:
| Стандартная комплектация | Фото | Кол-во | |
| Основная машина |  | 1 комплект | |
| Секция системы привода и управления | Полностью сервоприводная система |  | 1 комплект |
| Сенсорный экран |  | 2 шт | |
| 70" LED экран |  | 2 шт | |
| Модуль мобильного пульта ДУ |  | 1шт | |
| Электрошкафы с кондиционером |  | ||

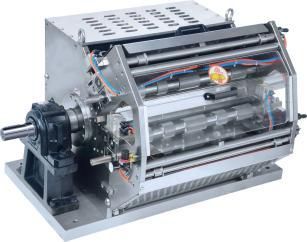

| Секция формирования сердечника | Измельчитель: Высокоскоростная барабанная дробилка с лезвиями из сплава: 600 кг/ч |  | 1шт |
| Барабанный формователь |  | 1шт | |
| Узел подачи SAP, установленный на полу (сервоприводное управление) |  | 1шт |
| Секция управления подачи сырья | Направляющая полотна |  | 14шт |
| Автоматическая размотка сырья, автоматический контроль натяжения, автоматическое обнаружение обрыва, автоматическое сращивание и автоматическое отбраковывание |  | 9шт | |

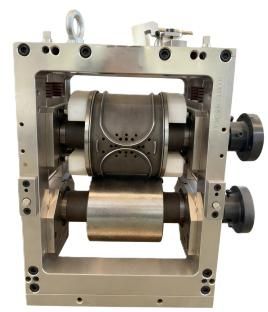

| Секция резки основной машины | Полный комплект узла резки сердечника |  | 1 комплект |

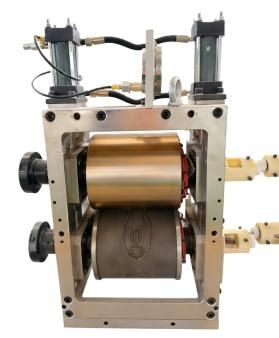

| Полный комплект узла тиснения середины |  | 1 комплект | |
| Полный комплект узла круглого тиснения |  | 1 комплект | |
| Полный комплект узла резки внешней формы |  | 1 комплект |
| Основная машина | Бесплатные запасные части по списку ниже | 1 комплект | |
| Передняя сторона управления с акриловой пылезащитной панелью и LED-лампой | 1 комлект | ||
| Секция сопутствующего бесплатного оборудования | Электрические кабели всех вентиляторов и сервоприводов, подключенных к главному электрошкафу управления. Все воздушные трубки из нержавеющей стали, кроме трубок, используемых в вакуумном транспортере | 1 компект | |
| Защитная дверь |  | 1 комплект | |
| Секция клеенанесения | Клеенаносящие аппараты, Nordson USA |  | 5 шт |
| Секция упаковочной машины | Полностью автоматическая упаковочная машина | 1 комплект |
Основные марки компонентов машины:
| Наименование | Бренд | Страна происхождения |

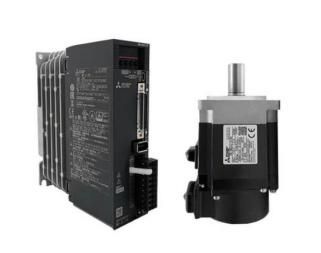

| Сервопривод | Mitsubishi | Япония |
| Система управления PLC | Mitsubishi | Япония |
| Система автоматической сигнализации неисправностей | Mitsubishi | Япония |
| Дисплей сенсорного экрана True Color | Banner | США |
| Датчик | Banner | США |
| Автоматическая коррекция | FIFE | США |
| Клеенаносящий аппарат | Nordson | США |
| Материал инструмента | T15 | США |
| Конвейерная лента | NITTA | Япония |
| Зубчатый ремень | OptiBelt/Gates | Германия/ США |
| Низковольтная аппаратура | ABB | США |
| Защита и безопасность | Schneider | Франция |
| Клеммные соединения | Phoenix | Германия |
| Система контроля температуры | Omron | Япония |
| Высокоскоростное вращающееся соединение | SMC | Япония |
| Подшипники (конфигурация в зависимости от применения) | HRB/BEM/NSK/SKF | КНР/Германия/Япония/Швеция |
| Планетарный редуктор | NewStart | Китай |
Запасные части и документация:
| Набор инструментов | 1 |
| Пневматическое режущее лезвие | 1 |
| Лезвие для резки впитывающей бумаги | 2 |
| Лезвие для резки синего впитывающего слоя | 2 |
| Лезвие для резки центральной защитной ленты | 2 |
| Лезвие для резки защитной ленты крылышек | 2 |
| Лезвие для резки быстросъёмной ленты | 2 |
| Лезвие для резки индивидуальной упаковки | 1 |
| Направляющий ролик 2-240 | 3 |
| Плоская конвейерная лента | 2 |
| Приводной зубчатый ремень | 3 |
| Нагревательный стержень | 6 |
| Термопара | 6 |
| Контактор | 5 |
| Автоматический выключатель | 5 |
| Контакт кнопки | 10 |
| Датчик | 3 |
| Потенциометр | 3 |
| Акт проверки оборудования | 1 |
| Акт приёмки оборудования | 1 |
| Руководство по эксплуатации оборудования | 1 |
| План расположения оборудования | 1 |
| Схема передачи оборудования | 1 |
| Схема конвейерной ленты | 1 |
| Перечень конвейерных лент | 1 |
| Перечень приводных зубчатых ремней | 1 |
| Принципиальная электрическая схема | 1 |
| Схема электрических соединений | 1 |
| Руководство по направляющей полотна | 1 |
Комплектация:
Основная машина
Клеенаносящий аппарат
Дополнительно 2 размера (280мм, 320мм)
Пылеуловитель
Визуальный контроль
Автоматический подсчёт + автоматический упаковщик (в линию)
