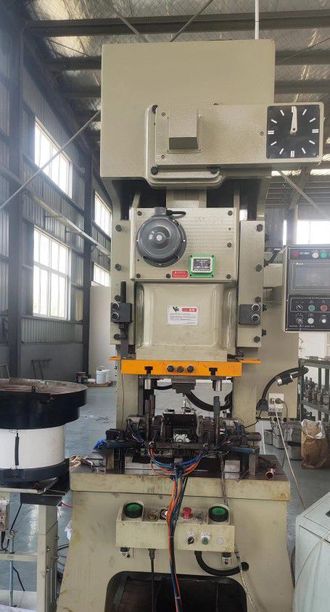

Оборудование для производства кабельных наконечников

Артикул: 1652

44507 USD

Срок производства - 45 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы

Описание
Комментарии 0

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.	Тип / Частота	V-образный, с регулируемой частотой, открытого типа	Н-образный, с регулируемой частотой, открытого типа
2.	Привод / Тип кривошипа	Вал кривошипный
3.	Точки приложения усилия	1
4.	Конструкция передачи	Двухступенчатая шестерёнчатая редукция
5.	Направляющая ползуна	Шестигранная направляющая
6.	Тип станины	Неподвижная станина
7.	Макс. усилие, кН	800
8.	Положение возникновения усилия, мм	4	2
9.	Длина хода, мм	150	70
10.	Частота ходов (х.х.), в минуту	35-80	80-120
11.	Макс. высота при закрытом ползуне, мм	340	380
12.	Регулировка ползуна, мм	80
13.	Размер плиты ползуна (Д×Ш×Т), мм	560×420×70	Может быть изменён
14.	Размер стола (Д×Ш), мм	1000×550	Может быть изменён
15.	Толщина стола, мм	90
16.	Глубина горловины, мм	280
17.	Расстояние между стойками, мм	534
18.	Высота стола от пола, мм	830
19.	Мощность главного двигателя, кВт	7.5×4P
20.	Частотный преобразователь, кВт	7.5
21.	Размер хвостовика штампа, мм	⌀50
22.	Электропитание	AC380V, 50Гц
23.	Напряжение цепи управления	DC24V
24.	Давление сжатого воздуха, МПа	0.50~0.70
25.	Температура окружающей среды, °C	5~45
26.	Влажность окружающей среды, %	45~85

В стоимость включен один молд (одна матрица может произвести только один тип кабельных наконечников, необходимо подтвердить чертеж) и вибрационное сито для подачи материала.

Технические характеристики Кривошипного пресса открытого типа (одноточечного)

1. Конструктивный тип
● Кривошипный пресс открытого типа (одноточечный)

2. Станина (Рама)
● Цельнокроеная станина высокой прочности, выполненная как сварная конструкция коробчатого сечения из стальных листов
● Все основные сварные узлы проходят полную термообработку для снятия напряжений (отжиг)
● Полная дробеструйная обработка после снятия напряжений

3. Главная приводная система
3.1 Шестерни передачи:
● Ступица: кованая сталь
● Диск: термически резка из горячекатаной стальной плиты до требуемой формы/размера
● Обод: кольцевая поковка
● Тройные компоненты сварены V-образным швом (10-12 проходов сварки на шов)
● Отжиг после сварки с неразрушающим контролем качества (НК)
● Механическая обработка на вертикальном токарном станке, нарезание зубьев, шлифовка зубьев, снятие фасок

3.2 Комбинированный узел сцепления-тормоза: малая инерция, высокий крутящий момент, безопасная работа
3.3 Управление сцеплением/тормозом с помощью импортного сдвоенного клапана: включает обнаружение аномалий
3.4 Клиноременная передача (тип C) для главного привода
3.5 Двойная кулачковая система (механическая + электронная): предотвращает двойные ходы в режиме одиночного цикла

4. Система регулировки высоты штампа
4.1 Червячный механизм для регулировки высоты штампа
4.2 Моторизованная регулировка ползуна с цифровым дисплеем
4.3 Автоматическая защита: позволяет регулировку только при нормальном давлении в балансире, исправной гидрозащите и смазке

5. Ползун
5.1 Конструкция из чугуна
5.2 Защита от перегрузки: пневмогидравлического типа
● Срабатывает при превышении номинального усилия на 5%
● Автоматическая остановка ползуна при перегрузке

6. Гидравлическая, смазочная и пневматическая системы
6.1 Электрическая консистентная (пластичная) смазка: прерывистая работа посредством циклирования соленоидного клапана, управляемого ПЛК
● Доступно ручное включение дополнительных циклов смазки
● Независимая масляная система для защиты от перегрузок

6.2 Критические бронзовые втулки, роликовые подшипники и механизм регулировки штамма обеспечивают надежную смазку
● Возможность отображения на интерфейсе оператора (HMI) и сигнализации

6.3 Все пневматические интерфейсы включают быстроразъемные соединения
6.4 Колебание давления в воздушном ресивере в пределах 15%
● На ресивере установлен предохранительный клапан

6.5 Масляно-воздушная (масляный туман) смазка предусмотрена для критических компонентов:
● Сдвоенные клапаны
● Узлы сцепления-тормоза

6.6 Гидравлические/пневматические уплотнения и соленоидные клапаны от известных брендов
6.7 Полная маркировка в соответствии с гидравлическими/пневматическими схемами
