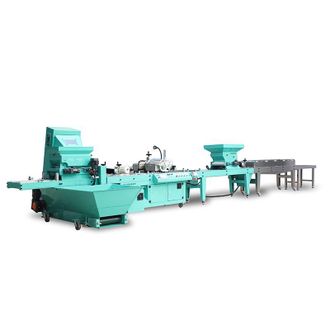

Линия выращивания рассады в кассетах (1000 лотков/час)

1. Базовые требования к конфигурации оборудования для использования:

• Электропитание: 380В / 50Гц; конфигурация 3P+N+E.

• Водоснабжение: Температура 0-40°C, Давление 2-4 кг/см². Размер соединения: 4мм.

• Пневмоисточник: Выходное давление 0.6-0.8 МПа. Рекомендуемая конфигурация: Выходное давление пневмоисточника 0.6-0.8 МПа. Мощность: 7.5 кВт, AC380В.

• Место установки: Длина 15-20 метров, Ширина 5-6 метров.

• Требования к установке оборудования: Выровненный пол, укрепленная поверхность или фундаментные блоки соответствующих размеров.

• Температура в помещении: 0-40°C

2. Технические параметры

• Габаритные размеры (Д × Ш × В), мм: 11100 × 2400 × 1800

• Точность высева (дражированные семена), %: ≥98

• Процент брака отверстий (вакуумных), %: ≤1

• Производительность: ≤1000 кассет/час

• Процент повреждения семян, %: ≤0.1

• Вес машины, кг: 1500

• Способ высева: Барабанный автоматический пневматический (всасывающий)

• Давление воздуха, МПа: 0.4-0.8

• Толщина наполнения (субстратом), мм: 20-120

• Толщина подсыпки (верхнего слоя), мм: 10-20

• Применимые кассеты для рассады (Д × Ш × В), мм: ширина ≤ 350, высота ≤ 100

• Привод: Моторный электропривод

• Система управления: Программируемый логический контроллер (ПЛК) с сервосистемой.

• Операционная панель: INOVANCE, 7-дюймовый сенсорный экран с поддержкой китайского и английского языков. 16-миллионная цветовая палитра, полноцветный сенсорный экран.

• ПЛК: INOVANCE

• Частотный преобразователь: Siemens, Германия

• Контактор: Siemens, Германия

• Реле: Siemens, Германия

• Бесконтактный датчик (индуктивный): OMRON, Япония

• Бесконтактный датчик (емкостной): OMRON, Япония

• Сигнализатор уровня: OMRON, Япония

• Кнопочный выключатель: Siemens, Германия

• Автоматический выключатель (ВБР): HEB

• Суммарная мощность: 8.5 кВт

3. Основное оборудование в комплектации

• Подъемник субстрата и загрузчик кассет

• Барабанный точный высевающий аппарат

• Устройство подсыпки (верхнего слоя)

• Машина для полива (дождевания)

• Устройство приема кассет

• Всего пять частей.

4. Параметры подъемника субстрата и загрузчика кассет

• Машина: Конструкция рамы из листового металла, материал: Q235, электростатическое порошковое напыление.

• Способ передачи: Цепной подъемник + ленточный транспортер.

• Привод: Моторный, с использованием моторов GPG.

• Суммарная мощность: 1.96 кВт

• Частотный преобразователь: Siemens, Германия.

• Мощности двигателей:

  • Подъемный мотор-редуктор: 1.1 кВт

  • Мотор привода транспортера: 0.3 кВт

  • Мотор смесителя: 0.12 кВт

  • Мотор щетки: 0.37 кВт

5. Параметры барабанного точного высевающего аппарата

• Рама: Конструкция рамы из листового металла, материал: Q235, порошковое покрытие.

• Способ передачи: Ленточный транспортер.

• Конвейерная лента: Одна темно-зеленая световозвращающая лента, одна темно-зеленая алмазная узорчатая лента.

• Мотор привода: GPG, мощность 0.46 кВт.

• Система барабанного высева: 2 серводвигателя INOVANCE, суммарная мощность: 1.75 кВт.

• Система управления электромагнитным вибратором: Модель контроллера: SDVC311-M.

• Система прессования лунок (ячеек): Барабанного типа, без привода, комбинированной разборной конструкции; Материал: инженерный пластик.

• Система высевающего барабана: Съемный высевающий барабан, материал: алюминиевый сплав, термообработка: твердое анодирование; Всасывающие головки: материал - латунь.

• Вакуумная система: Высокомощный вентилятор отрицательного давления, мощность: 3 кВт.

• Пневматическая система: Бренд: Япония SMC / AirTAC (регулятор давления, соленоидный клапан, вакуумметр и т.д.).

• Частотный преобразователь: Siemens, серия D, Германия.

• Суммарная мощность всего аппарата: 5.21 кВт

6. Конфигурация машины для подсыпки (верхнего слоя)

• Машина: Конструкция рамы из листового металла, материал: Q235, порошковое покрытие.

• Способ передачи: Ленточный транспортер.

• Привод: Моторный, 1 мотор Tai Bang, суммарная мощность: 0.37 кВт.

• Датчик: OMRON, Япония.

• Конструкция щетки: Высокоплотный черный ролик-щетка; моторный привод, Тайваньский мотор, мощность: 0.09 кВт.

• Суммарная мощность: 0.46 кВт

7. Конфигурация машины для полива (дождевания)

• Рама: Конструкция рамы из листового металла, материал: нержавеющая сталь 304.

• Трубопровод для полива: Собственного производства, разбрызгивающего типа, материал: алюминиевый сплав.

• Способ передачи: Ленточный транспортер, моторный привод, мощность: 0.37 кВт.

• Соленоидный клапан полива: Бренд: AirTAC, соединение: 4-х ходовое.

8. Устройство приема кассет

• Машина: Конструкция рамы из листового металла, материал: нержавеющая сталь 304.

• Опорные ножки: Регулируемые опорные площадки.
