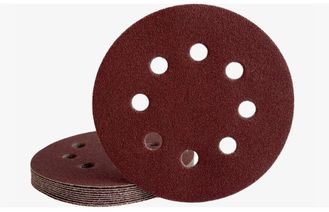

Линия производства шлифовальных кругов на липучке
Артикул:
1616
109645 USD
Срок производства - 7-9 недель
Доставка 25 дней
В стоимости включены пуско-наладочные работы
1. ПРЕСС ДЛЯ ШЛИФОВАЛЬНЫХ КРУГОВ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Максимальное усилие пробивки | 50 т |
| Расстояние от плиты до стола | 2100 мм × 500 мм |
| Диаметр цилиндра | 150 мм |
| Производительность | 44 реза/мин |
| Подающее оборудование | 1 комплект |
| Система управления | FATEK (Тайвань) |
| Суммарная мощность | 7 кВт |
| Габаритные размеры (Д×Ш×В) | 2600 × 900 × 2000 мм |
| Диски на липучке | 5 слоев |
| Способ пробивки | Пробивка сверху вниз |
| Верхняя плита | Толщина 25 мм |
| Лево-правое балансирование | Гидравлическая автоматическая регулировка |
| Крепление штампа | Щелевое крепление штампа |
| Дисплей компьютера | Delixi |
| Серводвигатель | Delixi |
| Гидравлическая система | Двунаправленный гидравлический сброс (Тайвань) |
| Механизм микроподачи | Пневматическая передача |
2. СТАНОК ДЛЯ НАНЕСЕНИЯ АБРАЗИВНОГО СЛОЯ НА ОСНОВУ
Для дисков на липучке
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Мощность | 80 кВт, 380 В |
| Производительность | 15-20 м/мин |
| Способ нанесения клея | Трансферный (роликовый) |
| Ширина ролика | 1600 мм |
| Ширина готовой продукции | 1400 мм |
| Габаритные размеры (Д×Ш×В) | 17790 × 2100 × 1900 мм |
| Рама машины | Швеллер, ГОСТ |
| Наименование | Тип | Ед. изм. | Кол-во | Примечание | |
|---|---|---|---|---|---|
| Устройство размотки (одно) и устройство сращивания | комплект | 1 | |||
| Тормоз на магнитном порошке | шт. | 1 | |||
| Пневматический вал | шт. | 2 | |||
| Направляющий вал из нержавеющей стали | шт. | 2 | |||
| Натяжитель ткани | шт. | 1 | |||
| Храповое колесо (трещотка) | шт. | 1 | |||
| Собачка (палец трещотки) | шт. | 1 | |||
| Швеллер, ГОСТ | шт. | ||||
| Устройство нанесения порошка | |||||
| Валик для напыления | Φ 215×1600 | шт. | 1 | ||
| Скребковый нож | комплект | 1 | |||
| Рама регулировки ножа | комплект | 1 | |||
| Прижимной валик из силикона | комплект | 1 | |||
| Цилиндр регулировки | комплект | 2 | |||
| Винтовой механизм регулировки | комплект | 2 | |||
| Бесступенчатый вариатор | комплект | 1 | |||
| Направляющий вал из нержавеющей стали | комплект | 2 | |||
| Натяжитель ткани | комплект | 1 | |||
| Рабочая педаль | комплект | 1 | |||
| Привод | Цепь, звездочка | комплект | 1 | 5', 6' | |
| Предварительный нагрев | |||||
| Нагревательный вал | Φ 508×1600 | комплект | 1 | ||
| Нагревательная трубка | шт. | 9 | 1.5 кВт/шт. | ||
| Прижимной валик из силикона | комплект | 1 | |||
| Пневмоцилиндр | шт. | 2 | |||
| Качающийся двигатель | шт. | 1 | 3 кВт | ||
| Частотный преобразователь | шт. | 1 | |||
| Привод | Цепь, звездочка | комплект | 1 | 5', 6' | |
| Направляющий вал из нержавеющей стали | комплект | 6 | |||
| Устройство расширения ткани | комплект | 1 | |||
| Энергосберегающая сушильная камера | |||||
| Нагрев | комплект | 2 | |||
| Силикон | комплект | 8 | |||
| Растяжение | комплект | 2 | |||
| Осушение | комплект | 1 | |||
| Радиатор (ТЭН) | шт. | 72 | 0.75 кВт/шт. | ||
| Швеллер (профиль) | шт. | несколько | |||
| Квадратный профиль | шт. | несколько | 40×40 / 100 | ||
| Алюминий | шт. | несколько | |||
| Холоднокатаная сталь | шт. | несколько | 2.0 мм | ||
| Рифленый лист | шт. | несколько | 3.0 мм | ||
| Оцинкованная сталь | шт. | несколько | 2.0 мм | ||
| Квадратный профиль | шт. | несколько | |||
| Красочное устройство | |||||
| Краска | шт. | 1 | |||
| Пресс | шт. | 3 | |||
| Производство | включает пневмоцилиндры | шт. | 3 | ||
| Горизонтальный | 4 | шт. | 1 | ||
| Редуктор (турбина) | 80 | шт. | 1 | ||
| Нагрев | шт. | 1 | |||
| Национальный стандарт | комплект | 1 | |||
| Повторная сушка / Устройство размотки | |||||
| Печь | комплект | 1 | |||
| Нагревательная трубка | шт. | 6 | 1 кВт/шт. | ||
| Устройство контроля температуры | комплект | 1 | |||
| Тормоз на магнитном порошке | комплект | 2 | |||
| Пневматический вал | комплект | 3 | |||
| Направляющий вал из нержавеющей стали | комплект | 2 | |||
| Устройство расширения ткани | комплект | 1 | |||
| Храповое колесо (трещотка) | шт. | 1 | |||
| Собачка (палец трещотки) | шт. | 1 | |||
| Правящее устройство | комплект | 2 | |||
| Намоточное устройство на магнитном порошке | |||||
| Пневматический вал 3' | комплект | 2 | |||
| Муфта на магнитном порошке | шт. | 1 | |||
| Циклоидный редуктор | шт. | 1 | |||
| Неподвижная рама | комплект | 2 | |||
| Частотный преобразователь | шт. | 1 |
