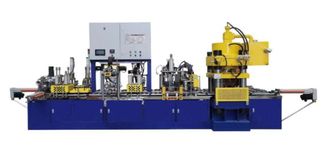

Станок для формовки отрезных кругов 300Т 30 станций (230 круги)

Пресс

Фошань, провинция Гуандун

Цилиндр, клапан

AirTAC

ПЛК (PLC)

Xinjie

Контактор (переключатель)

Schneider Electric

Реле

OMRON

Частотный преобразователь

Delta

Серводвигатель

Xinjie

Мотор-редуктор

Oubang

Основная комплектация оборудования

Пресс

Усилие: 300 т. Главный насос: двигатель 7.5 кВт.

1

1

Продольное проталкивание

Способ торможения: Электромеханический цилиндр, Сервопривод

2

2

Поперечное проталкивание

Способ торможения: Цилиндр

2

3

Снятие облоя

1. Снятие облоя №2 (Прецизионное-Черновое): черновое цилиндром, прецизионное электромеханическим цилиндром, управление сервоприводом, позиционирование цилиндром.

2

4

Разгрузка пресс-формы

Основная разгрузка: транспортировка и разгрузка, 1 комплект электромеханического цилиндра; Вторичная разгрузка: разгрузка со смазкой, вертикальный подъем и работа цилиндром, 1 комплект.

2

5

Съем и транспортировка пластины

Способ транспортировки: Серводвигатель с редуктором. Способ открытия крышки: Вертикальное перемещение цилиндром, захват электромагнитом. Способ извлечения пластины: Вертикальное перемещение цилиндром, захват вакуумной присоской.

1

6

Обжиг сетки

Нагревательная пластина из углекристаллического материала; Торможение цилиндром: опускание при включении и подъем при выключении.

1

Автоматический узел

1

Укладка сетки

Сетка фиксируется лентой, движение вперед-назад управляется шаговым двигателем. Полость формы заполняется методом отрыва ленты и захвата.

1

2

Подача материала*

Подача постоянного объема, торможение, автоматический подъем бункера. Вес подачи: макс. 200 г.

1

3

Автоматическая подача черной бумаги

Черная бумага захватывается вакуумной присоской.

1

4

"Три в одном" (сетка, торговая марка, кольцо)

Торговые марки захватываются вакуумными присосками, кольца с отверстиями транспортируются конвейерными лентами, для захвата установочных форм используются сильные магниты, сетка фиксируется лентой, движение вперед-назад управляется шаговым двигателем.

1

Базовая комплектация

1

Дно пресса

Торможение цилиндром, прижим вертикально вниз.

1

2

Крышка пресса

Торможение цилиндром, прижим вертикально вниз.

1

3

Прижим сетки

Торможение цилиндром, прижим вертикально вниз, пружинная головка.

1

4

Нанесение воска на основание модели

Торможение цилиндром, вращение двигателя для нанесения воска, защита фотоэлектрическим датчиком.

1

5

Рабочая площадка оборудования

Вся машина синего цвета (полимерное покрытие), рабочий стол покрыт зеркальной нержавеющей сталью.

1

Характеристики плиты и оснастки (мм)

1

Типоразмер плиты

Размеры плиты

310*270

28 шт.

Внутренний диаметр Ø

270

Высота

32

Межцентровое расстояние по длине плиты

/

2

Типоразмер кольца формы

Наружный диаметр Ø

270

29 шт.

Комплект из 230 колец

Внутренний диаметр Ø

150-230

Высота

55

3

Типоразмер крышки

Диаметр Ø

150-230

29 шт.

Форма

Плоская

Заусенец

Толщина 22

4

Типоразмер основания модели

Диаметр Ø

150-230

15 шт.

Форма

Плоская

Заусенец

Толщина 22

5

Типоразмер сердечника

Диаметр Ø

22.23

Высота

54
