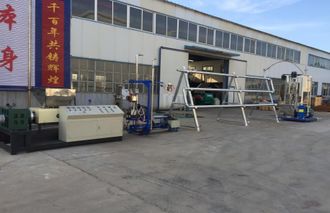

500-литровая линия гранулирования клея

1. Агрегат смесительно-экструзионный 500 л

• Редуктор: ZLY225 с жесткими зубчатыми колесами.

• Мощность двигателя: 37 кВт, 4-й класс.

• Емкость: 300 л.

• Скорость двойного винта (шнека): 48:26 об/мин.

• Мощность нагрева: 45 кВт.

• Способ нагрева: рубашка с теплоносителем (термальное масло), нагрев ТЭНами, автоматическое поддержание температуры по двум зонам.

• Мощность циркуляционного насоса теплоносителя: 1.5 кВт.

• Материал корпуса (барабана): Нержавеющая сталь 304, толщина: 10 мм.

• Материал боковой плиты: Углеродистая сталь, толщина 16 мм, внутренняя стенка облицована нержавеющей сталью 304 толщиной 5 мм.

• Материал двойного винта (шнека): Основа - сталь 45, наружный слой - нержавеющая сталь 304 толщиной 5 мм.

• Уплотнение вала: Двойное; безсмазочная манжетное уплотнение и уплотнение из тетрафторэтилена (фторопласта) с внешним водяным охлаждением рубашки.

• Подшипник вала: 3619 двухрядный самоустанавливающийся подшипник.

• Уплотнение верхней крышки: Силиконовым резиновым шнуром.

• Способ открытия крышки: Гидравлический, безопасный и эргономичный.

• Материал шестерни: Сталь 45, закаленная ТВЧ.

• Модуль зубчатого колеса: m=10.

• Габариты корпуса (барабана): 900*900*900 мм (ДШВ).

• Габаритные размеры смесителя: 3200*1400*1800 мм (ДШВ).

2. Накопительная емкость 500 л

• Контактирующие с продуктом поверхности из нержавеющей стали марки 304.

• Нагрев от рубашки с теплоизоляционным слоем, в которой циркулирует термальное масло.

• Загрузка через шаровой кран DN100.

3. Экструзионная часть

• Редуктор: ZLYJ250 с жесткими зубчатыми колесами.

• Мощность: 22 кВт, с частотным регулированием.

• Преобразователь частоты: Alpha.

• Диаметр шнека: 120 мм.

• Длина шнека: 2500 мм.

• Емкость охлаждающей водяной ванны: 200 л.

• Мощность насоса: 0,75 кВт.

• Материал цилиндра и шнека: 38CrMoAl (азотирование).

• Нагрев цилиндра: Нагреватели из нержавеющей стали.

• Материал фильера: Cr12, азотированная.

• Тип фильерной плиты: Гидравлическая, с возможностью замены сетки без остановки.

• Контроль температуры: Автоматический, по 6 зонам (две из которых с водяным охлаждением).

• Мощность нагрева: 16 кВт.

• Максимальная скорость шнека: 120 об/мин.

• Производительность по гранулам: 300-500 кг/ч.

4. Узел подводной грануляции

• Мощность привода гранулятора: 3 кВт, с частотным регулированием.

• Форма резки и тип гранулирования: горизонтальное подводное гранулирование.

• Преобразователь частоты: Alpha.

• Материал режущей головки: сталь 40Cr, азотированная.

• Материал ванны резки: нержавеющая сталь 304.

• Материал фильерной плиты: твёрдый сплав, износостойкий.

• Количество отверстий в фильерной плите: 24 отверстия диаметром 2,8 мм.

• Устройство стола ножей и держателя: с лёгким перемещением.

• Материал режущих ножей: сталь 65Mn.

• Количество ножей: 5.

• Форма гранул: сферическая, эллиптическая.

• Охлаждение гранул: охлаждение в потоке воды.

5. Транспортные охлаждающие трубы и насосы

• Материал охлаждающей трубы: Внутренний диаметр 89 мм, нержавеющая сталь 304.

• Конструкция трубы: Двухстенная, внешний диаметр 108 мм, нержавеющая сталь 202, с заполнением центра пенополиуретаном (ПУ пеной).

• Общая длина охлаждающего трубопровода: 30 м (собран из 5 секций по 6 м).

• Материал стеллажа охлаждения: Труба квадратная 50x30 мм (нержавеющая сталь 202).

• Длина стеллажа охлаждения: 4 м.

• Конструкция стеллажа охлаждения: Вертикальная.

• Мощность насоса: 1,5 кВт.

• Впускной трубопровод: Труба ПВХ армированная стальной проволокой, диаметр 10 мм.

6. Центрифуга-обезвоживатель и емкость для воды

• Мощность обезвоживателя: 15 кВт

• Тип обезвоживания: центрифуга непрерывного действия, двухслойная, с заполнением пенополиуретаном (ПУ пеной)

• Материал: нержавеющая сталь 304

• Скорость: 1100 об/мин

• Патрубок слива: наружный диаметр 89 мм, 2 шт. по 2 метра каждый

• Впускной патрубок: наружный диаметр 89 мм, длина 2,5 м

• Материал бака охлаждения: нержавеющая сталь 202

• Габариты бака для воды: 1500*900*800 мм (ДШВ)

• Двойная теплоизоляция

• Габариты (обезвоживателя): 1400*800*1700 мм (ДШВ)

7. Вибрационное сито / вентилируемый бункер

• Мощность: 0,55 кВт (2 двигателя)

• Тип просеивания: трехслойное

• Материал: нержавеющая сталь

• Габаритные размеры: 1500*600*500 мм (ДШВ)

8. Накопительный бункер 1500 л

• Вентилятор бункера: 2,2 кВт

• Материал контактирующих поверхностей: нержавеющая сталь 201

• Полезный объем бункера: 1500 л

9. Гидравлический сменный фильтр

• Мощность: 2,2 кВт

• Тип смены сетки: возвратно-поступательный, с соленоидным клапаном

• Давление: 25 кПа

• Модель масляного насоса: шестерёнчатый насос 306

• Габаритные размеры: 600 мм * 400 мм * 700 мм

10. Распределительный электрический шкаф

• Контроллер температуры: цифровой, автоматический.

• Низковольтная аппаратура: бренд Chint (Китай).

12. Платформа

• Материал: углеродистая сталь

• Размер: 5 x 3,2 м
