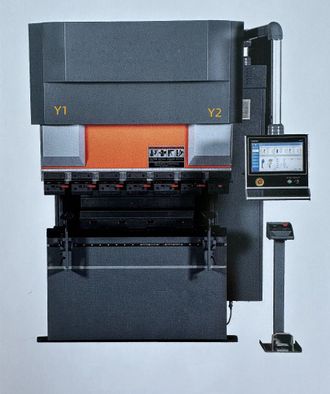

Электрический сервогибочный пресс с верхним приводом для гибки и формовки

Полностью электрический сервогибочный пресс с верхним приводом для гибки и формовки. Его основные преимущества:

1. Энергосбережение:Серводвигатель запускается только во время работы; потребляемая мощность серводвигателя пропорциональна величине нагрузки при гибке; высокий КПД механической передачи.
2. Экологичность и отсутствие загрязнения:Не использует гидравлическое масло, что исключает необходимость утилизации отработанного масла и загрязнение окружающей среды.
3. Высокое быстродействие и производительность.
4. Низкие затраты на техническое обслуживание.
5. Высокая точность гибки:Серводвигатель в сочетании с датчиком линейного перемещения (линейной шкалой) образуют систему замкнутого контура управления.

Приводная часть верхнего ползуна в основном состоит из самого ползуна, силового блока, магнитной линейной шкалы, шарико-винтовой пары (ШВП), синхронизирующего шкива, механизма роликового направляющего устройства и так далее.

Левый и правый силовые блоки соединены с рамой болтами, а гайка ШВП напрямую соединена с ползуном, что обеспечивает высокую грузоподъемность. Ползун соединен с рамой через механизм роликового направляющего устройства.

Механизмы роликового направляющего устройства установлены с передней, задней, левой и правой сторон ползуна, что обеспечивает его плавное движение и эффективно предотвращает смещение влево-вправо. Данная конструкция позволяет легко регулировать зазор между роликами и направляющими бабками, тем самым сводя к минимуму износ направляющих ползуна.

На С-образных плитах с обеих сторон рамы установлены магнитные линейные шкалы. Они используются для контроля верхнего и нижнего пределов хода ползуна, позиции точки перехода между холостым и рабочим ходом, а также для обнаружения и синхронизации состояния движения двух ШВП.
