Линия розлива вина (750 мл)

Наименование оборудования: Комплексная машина для ополаскивания бутылок, розлива, наполнения азотом, укупорки пробкой и запечатывания
Производительность: 1500-2000 бутылок/час (750 мл)
Количество ополаскивающих головок: 18
Количество розливных головок: 16
Количество головок наполнения азотом: 1
Количество укупорочных головок: 1
Подходящая высота бутылки: 200-370 мм
Подходящий диаметр бутылки: Φ50-Φ100 мм
Давление воды для ополаскивания: 0,3-0,4 МПа

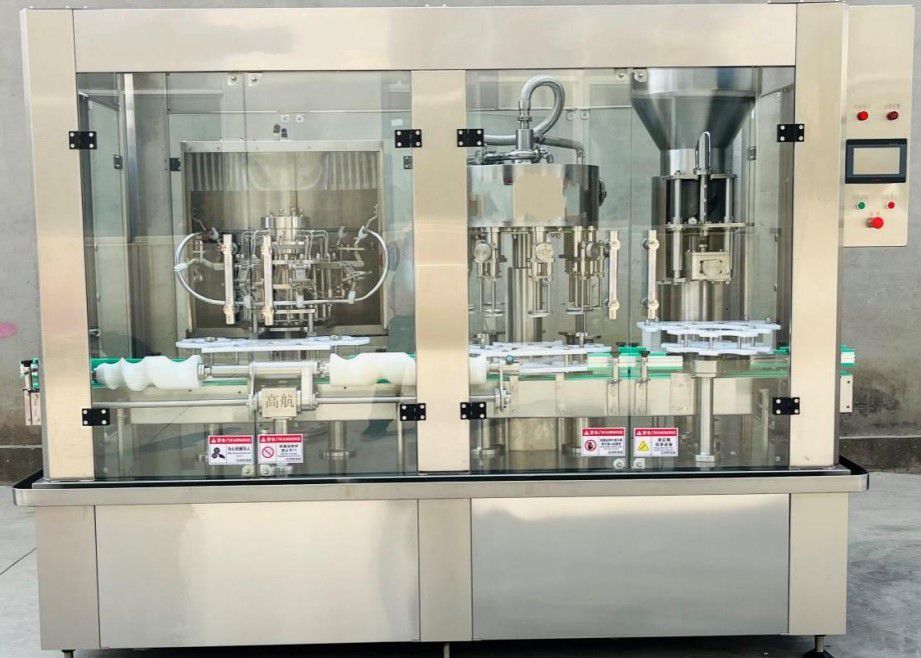

Комплексная машина для ополаскивания, розлива, наполнения азотом и укупорки — это полностью автоматизированный, многофункциональный агрегат, который объединяет в себе функции ополаскивания, розлива, наполнения азотом и укупорки пробкой.

Она специально разработана для розлива и запечатывания различных видов вин и плодовых вин, а также для автоматического ополаскивания бутылок перед розливом.
- Машина отличается компактной конструкцией, широким набором функций, высокой адаптивностью, простотой в эксплуатации и высокой степенью автоматизации.
- Для смены формата бутылок используется механизм быстрой переналадки, что обеспечивает удобную и эффективную работу.

ОПОЛАСКИВАТЕЛЬ ДЛЯ БУТЫЛОК

Назначение: Данное оборудование предназначено в основном для мойки и стерилизации стеклянных бутылок перед розливом. Оно подходит для ополаскивания бутылок после мойки щелочью и непосредственно перед наполнением
Основные особенности:

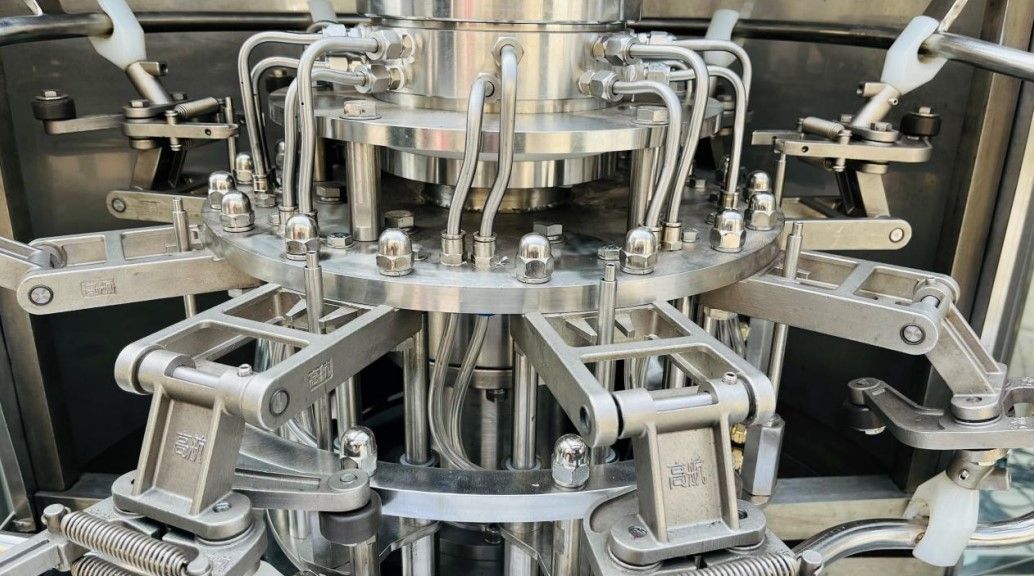

Система ополаскивания использует механизм внутреннего промыва и внешнего душирования. Применяется вставляемая (инжекционная) система промыва. В качестве моющей среды используются озон и очищенная вода. Также предусмотрено внешнее подключение азота (азот предоставляется заказчиком) и функция аэрации. Наполнение азотом осуществляется на одной станции в целях экономии расхода газа.
Зажим для бутылки изготовлен из пищевой резины, что обеспечивает надежный захват без повреждения горлышка бутылки.
Автоматическая защита: на поворотных дисках подачи и вывода бутылок установлены предохранительные муфты перегрузки. В случае застревания бутылки машина автоматически останавливается и подает сигнал тревоги, что гарантирует безопасность в процессе производства.
Плавность хода: все трансмиссионные компоненты интегрированы в корпус машины, что обеспечивает компактность конструкции и низкий уровень шума.
Все детали, контактирующие с жидкостью, изготовлены из высококачественной нержавеющей стали для защиты ополаскиваемых бутылок от загрязнения, что соответствует стандартам пищевой гигиены.
Смена формата бутылки и регулировка высоты осуществляются с помощью электрической регулировки.

РАЗЛИВОЧНАЯ МАШИНА

Основное назначение:
Данная машина в основном используется для розлива вина и плодового вина с фиксированным уровнем. Она отличается высокой скоростью и точностью розлива, что делает её идеальной для работы с пенящимися жидкостями, такими как вино и плодовые вина.

Основные особенности:

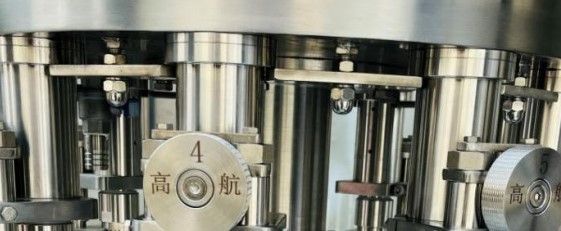

Машина представляет собой дозатор низковакуумного розлива с фиксированным уровнем. Даже для бутылок одинаковой высоты уровень жидкости в одной партии является равномерным, со средней точностью розлива ±1,5 мм.
Механизм контроля уровня в накопительном баке управляется магнитострикционным датчиком, что обеспечивает более точное регулирование уровня.
Во время розлива клапан обеспечивает течение жидкости вдоль стенки бутылки, предотвращая вспенивание или перелив.
Сменные детали позволяют легко адаптировать машину для розлива в бутылки различного диаметра. Направляющая бутылки имеет коническую форму, что делает процесс менее критичным к диаметру горлышка.
На поворотных дисках подачи и вывода бутылок установлено устройство защиты от перегрузки. В случае застревания бутылки машина подаст звуковой сигнал и остановится, защищая оборудование от повреждений, а оператора — от травм.
Подъемный механизм бутылок в данной машине использует передовой механизм мягкой поддержки, поэтому бутылки, поставленные ненадлежащим образом, или специальные бутылки сверхвысокой высоты не будут разбиты или повреждены розливной головкой.

УКУПОРОЧНАЯ МАШИНА

Основное назначение:
Данная машина предназначена в основном для укупорки пробками бутылок на винодельческих предприятиях, в индустрии производстве напитков и других отраслях, связанных с розливом жидкостей в бутылки.

Основные особенности:
Укупорочный агрегат представляет собой передовую, идеальную машину для укупорки, разработанную нашей компанией с учетом требований рынка.

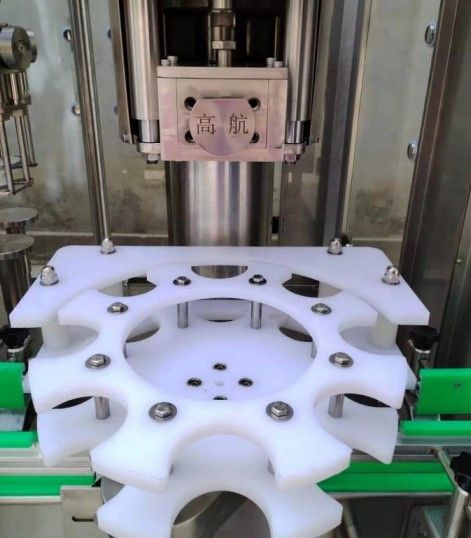

Укупорочный механизм использует рационально сконструированную независимую обжимную головку. Во время укупорки две боковые плиты перемещаются горизонтально, чтобы сжать пробку до заданного диаметра, обеспечивая плавность процесса.
Предусмотрен сортировщик пробок для автоматической, бесперебойной и надежной укупорки, что позволяет экономить трудозатраты.
Центральная опора является регулируемой, что позволяет укупоривать бутылки высотой от 200 до 370 мм без необходимости замены деталей. Путем замены некоторых компонентов машина может также адаптироваться для работы с бутылками диаметром от 60 до 100 мм.
На лотках подачи и вывода бутылок установлено предохранительное устройство с муфтой. Если бутылка застревает, машина автоматически останавливается, и звуковой сигнал (зуммер) подает тревогу, обеспечивая безопасность производства.

НАГРЕВАТЕЛЬНАЯ МАШИНА ДЛЯ ТЕРМОУСАДКИ

Производительность: 3000 бутылок/час
Количество термоусадочных головок: 4
Подходящая высота бутылки: 200-370 мм
Подходящий диаметр бутылки: Φ60-Φ100 мм
Подходящий диаметр крышки: Φ22-Φ32 мм

Преимущества и характеристики:
Простая регулировка для работы с различными типами крышек, включая резиновые
Сенсорное управление обеспечивает стабильную работу и высокую надежность
Система быстрой смены формата бутылок упрощает настройку и адаптацию к различным формам бутылок
Термоусадочная головка оснащена кольцевым нагревательным элементом из нержавеющей стали для более равномерного нагрева и повышенной стабильности
Термоусадочная головка использует три независимые термопары для точного контроля температуры и оптимального качества усадки

МАШИНА ДЛЯ ПРИКРЕПЛЕНИЯ ЭТИКЕТОК

Тип бутылки: Круглые бутылки с двумя этикетками, две этикетки на одном рулоне
Производительность: Макс. 3000 бутылок/час
Материал этикетки: Бумажные самоклеящиеся этикетки

Конструктивные особенности:

1. Основание рамы этикетировочной машины имеет фиксированные ножки из нержавеющей стали для линейного производства

2. Рама из нового алюминиевого профиля со скрытой внутренней прокладкой кабелей

3. Подвесной сенсорный экран на 360°

4. Регулируемое шнековое разделительное устройство

5. Регулируемый пневмоцилиндр подачи бутылок без инструментов

6. Механизм фиксированного прижима этикеток без инструментов

7. Новая станция подачи этикеток Сюй для основной и обратной этикетки

8. Цепной конвейер

9. Машина удовлетворяет основным требованиям для цилиндрических бутылок

10. Проста в регулировке практически без инструментов

11. Рукоятки с цифровыми дисплеями

12. Оптимизированная цветовая гамма

13. Стабильная и эффективная работа

14. Система управления на базе ПЛК координирует действия серводвигателей

15. Новая конструкция станции самоклеящихся этикеток: компактность, высокая точность

16. Сохранение настроек этикетки (включая количество)

17. Смена продукта без перенастройки

18. Сенсорный ЖК-дисплей отображает статус работы, неисправности, общее количество, скорость

19. Аналоговая регулировка, простая механическая настройка

20. Оптико-механико-электронная интеграция

21. Полная автоматизация

22. Функции: нет бутылки - нет этикетки, автоматическая коррекция

23. ПЛК Panasonic обеспечивает высокоскоростной и стабильный процесс

24. Все открытые части из нержавеющей стали AISI304

25. Мощное прижимное действие для предотвращения появления пузырей воздуха

ОСНОВНАЯ ЭЛЕКТРИЧЕСКАЯ КОНФИГУРАЦИЯ

• Датчик этикетки: Leuze (Германия)

• Частотный преобразователь: INOVANCE (Китай)

• Клеммные соединения: Weidmueller (Германия)

• Сенсорный экран: WEINVIEW (Тайвань)

• Низковольтная аппаратура: Schneider (Франция)

• Двигатель конвейера: не указан

• Фотоэлемент: Leuze (Германия)

• Серводвигатель: HCFA (Китай)

• ПЛК: Panasonic (Япония)

• Пневмоцилиндр: AirTAC (Тайвань)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Применение: Одна или две этикетки для цилиндрических бутылок

• Размер этикетки: Длина: 30-150 мм, Высота: 30-150 мм

• Спецификация этикетки: Внутренний диаметр рулона: 76 мм, Макс. внешний диаметр рулона: 300 мм

• Требования к подаче: Подача слева, равное расстояние 3 мм

• Скорость этикетки: Макс. 3000 бутылок/час

• Давление воздуха: 5 бар

• Мощность: 3.5 кВт

• Габариты: 2000 × 1200 × 1150 мм

• Вес нетто: Около 480 кг
