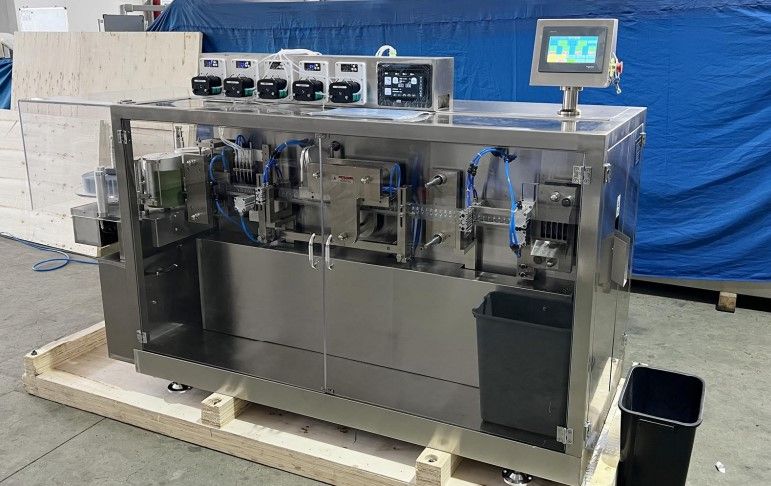

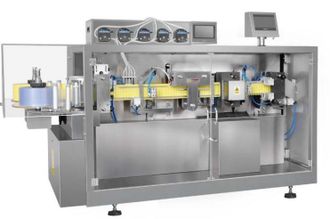

Станок наполнения и герметизации пластиковых ампул (модель GGS-1855)

Артикул: 1563

51766 USD

Срок производства - 40 дней

Доставка - 25 дней
В стоимость включены пуско-наладочные работы

Описание
Комментарии 0

1. Применение
Данный аппарат представляет собой компактную машину для розлива и упаковки жидкостей. Он предназначен для малосерийного производства различных продуктов и широко используется для розлива пероральных жидкостей, духов, жидкостей, эфирных масел, оливкового масла, сиропов, фруктовых паст, продуктов для здоровья и т.д. в фармацевтической, фито-, пестицидной, косметической, пищевой промышленности и в области биодобавок.

2. Технические характеристики

Модель	GGS-1185 (5 наполнительных головок)
Макс. глубина формовки	12 мм
Скорость резки	0-25 ходов/мин
Объем наполнения	0,3-200 мл
Упаковочный материал	ПВХ/ПЭ, ПЭТ/ПЭ (0,2-0,4 мм) или другая подходящая пленка
Питание	4,5 кВт
Напряжение	220В / 380В, 50Гц (может быть изменено)
Габариты машины	2300 x 850 x 1500 мм
Вес машины	750 кг

3. Особенности

Машина оснащена контроллером (PLC) и плавной регулировкой частоты.
Автоматически выполняет 6 операций на следующих рабочих станциях через программируемое устройство: размотка рулонного материала, формовка PVC/PE, наполнение, нанесение номеров партии, обрезка краёв, продольная резка.
Управление осуществляется через человеко-машинный интерфейс (HMI), работа простой и удобна.
Наполнительные головки не протекают, не образуют пены и не допускают перелива.
Детали, контактирующие с продуктом, выполнены из нержавеющей стали SUS316L, что полностью соответствует стандарту GMP.
Основные пневматические компоненты и электронные части являются продуктами известных брендов.
Система наполнения использует механические насосы, обеспечивающие точное дозирование с минимальной погрешностью. Мы также можем подобрать различные типы насосов (перистальтические, роторно-клапанные, UBA и др.) для продуктов с разной текучестью.
Машина может быть интегрирована с этикетировочным аппаратом для создания полной линии, объединяющей наполнение, упаковку и наклейку этикеток.

4. Рабочий процесс

5. Список конфигураций

1	CPU (ЦПУ)	6ES7288-1ST40-0AA0	SIEMENS
2	Модуль батареи	6ES7288-5BA01-0AA0	SIEMENS
3	Сенсорная панель (HMI)	6AV6648-0DC11-3AX0	SIEMENS
4	Частотный преобразователь	ATV12HU15M2	SCHNEIDER
5	Термомодуль (датчик температуры)	SAT-100	WINPARK
6	Контактор	LC1N3210M5N	SCHNEIDER
7	Промежуточное реле	RXM2LB2BD	SCHNEIDER
8	База реле	RXZE1M2C	SCHNEIDER
9	Автоматический выключатель	OSMC32N4C40	SCHNEIDER
10	Автоматический выключатель	OSMC32N1C10	SCHNEIDER
11	Автоматический выключатель	OSMC32N1C16	SCHNEIDER
12	Импульсный источник питания	ABL2REM24045K	SCHNEIDER
13	Кнопка аварийного останова	XB2BS542C	SCHNEIDER
14	Твердотельное реле	SSR-25A	FOTEK
15	Твердотельное реле	SSR-40A	FOTEK
16	Оптрон (оптопара)	S40194N-D24	CHINA
17	Энкодер	E6B2-CWZ6C 360P/R 2M	OMRON
18	Ближний выключатель (датчик)	TL-Q5MC1-Z	OMRON
19	Серводвигатель	HSMG80-C04030	CHINA
20	Сервоусилитель (драйвер)	HS100M1-NQ	CHINA
21	Перистальтический насос	OEMGZ100-4A-05	CHINA
22	Ближний выключатель (датчик)	KM12-04N	FOTEK

Примечание: О замене комплектующих на эквивалентные или более качественные дополнительно не сообщается.

ДЕТАЛИ МАШИНЫ

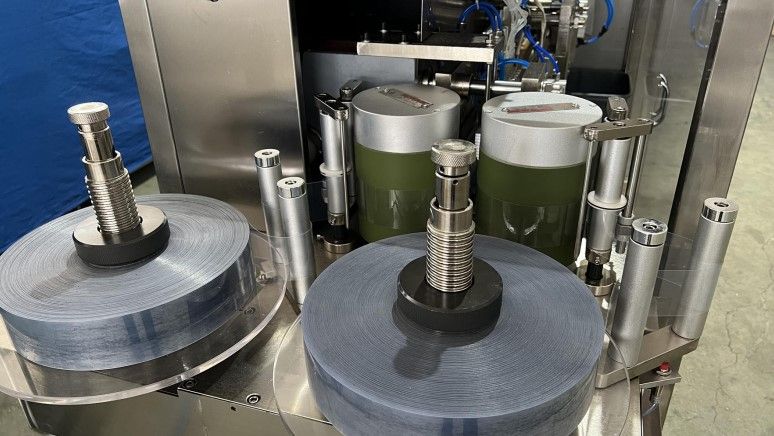

1. Разматывание материала

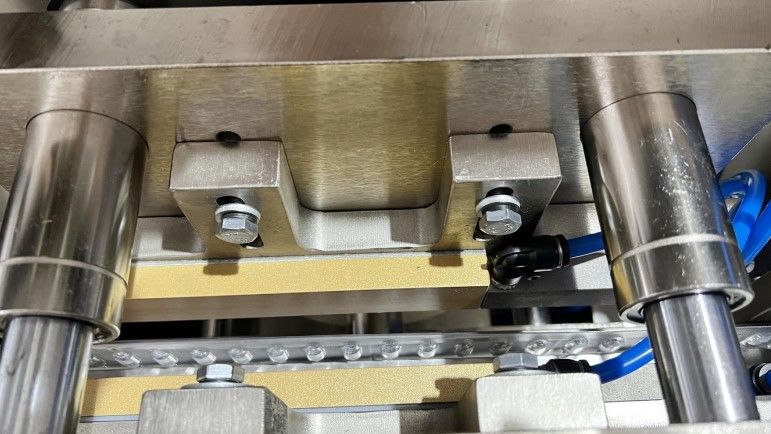

2. Формирование бутылки после нагрева (форму бутылки можно настроить)

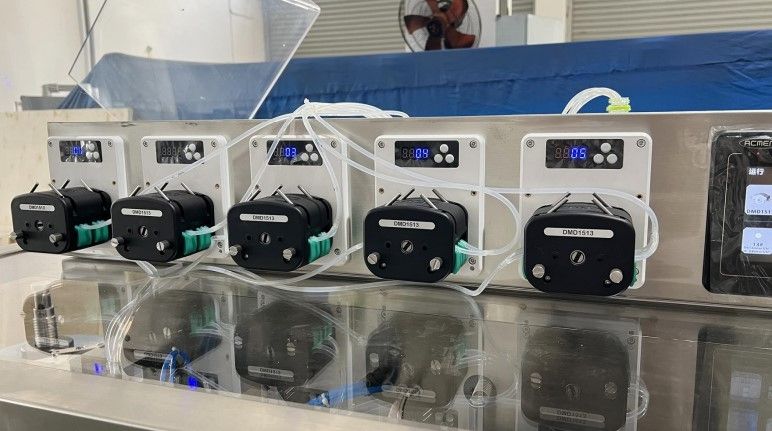

Перистальтический насос (заправочный насос будет отличаться в зависимости от различных продуктов)

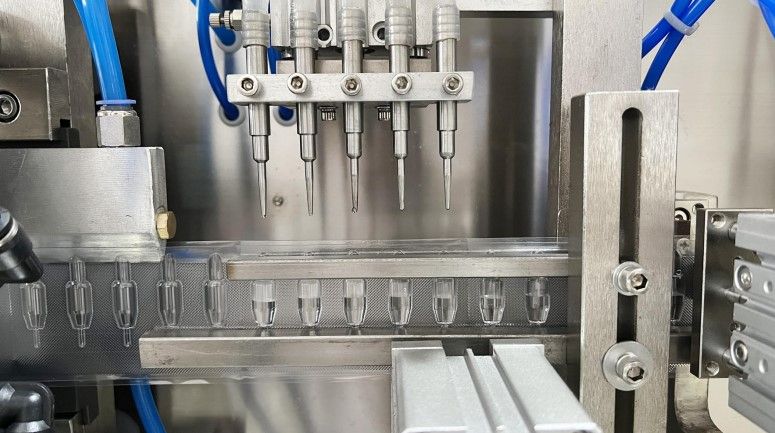

3. Заполнение продукта (заправочный насос будет отличаться в зависимости от различных продуктов)

4. Термосваривание

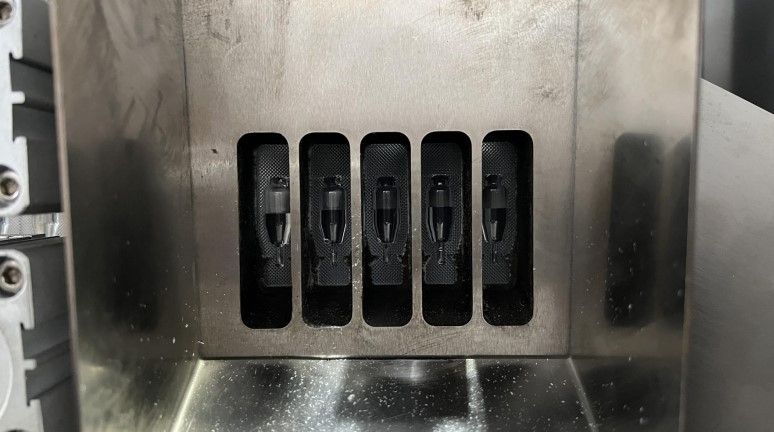

5. Резка и окончательная обработка окончательного изделий

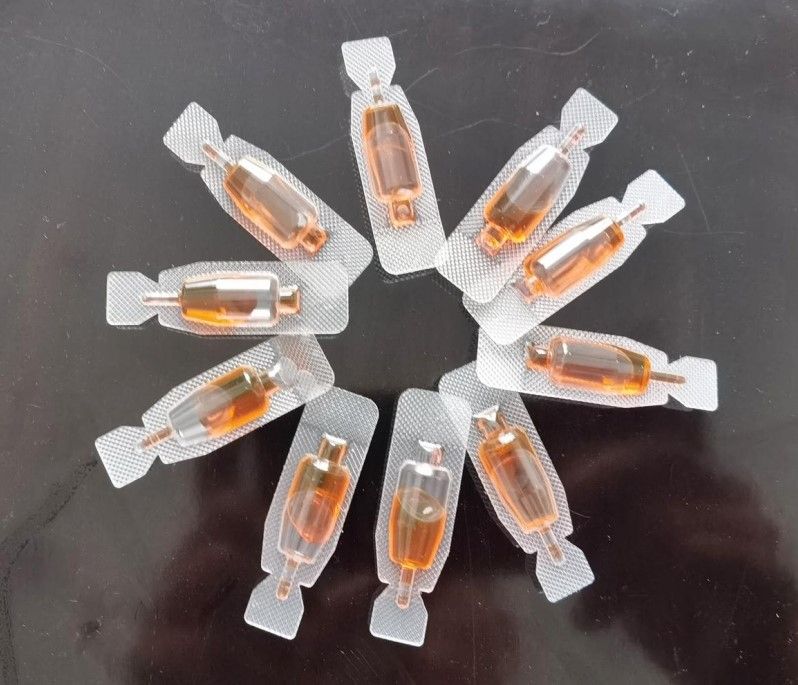

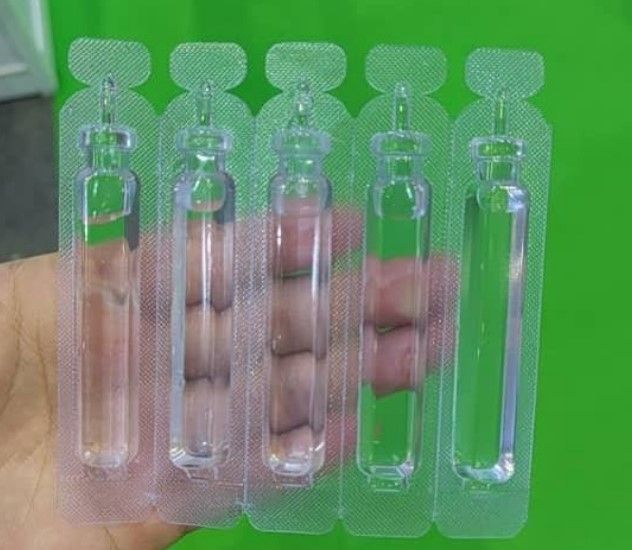

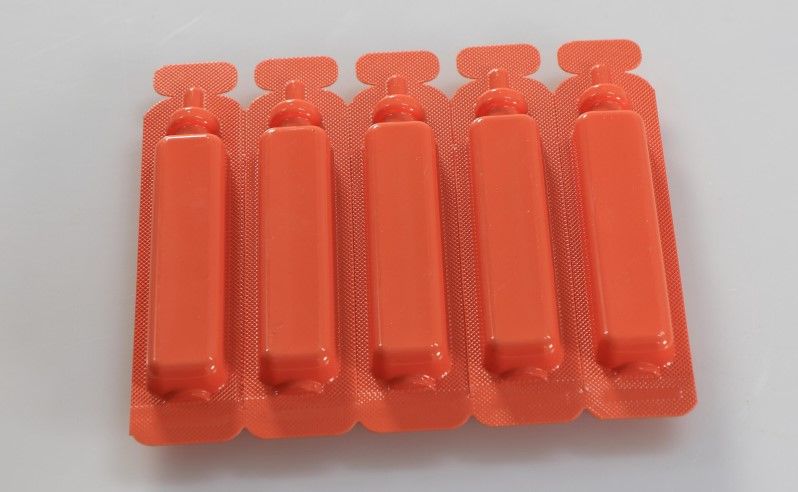

6. Конечный продукт (его также можно разрезать на полоски по нескольку ампул, а не на отдельные кусочки, как в этом образце)

Опциональное оборудование

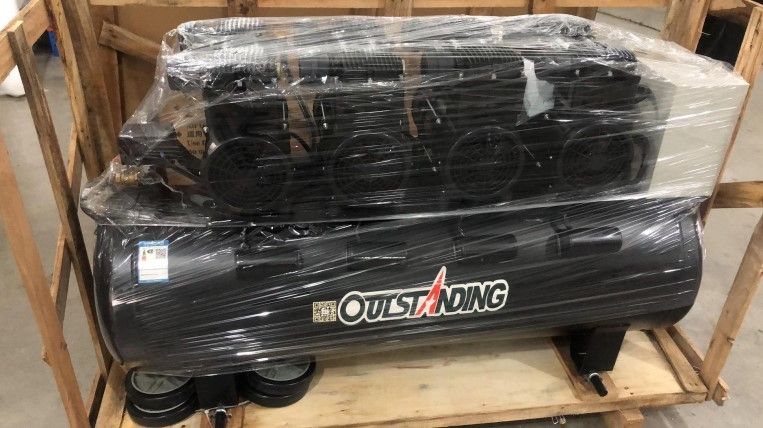

Воздушный компрессор - 2 375$

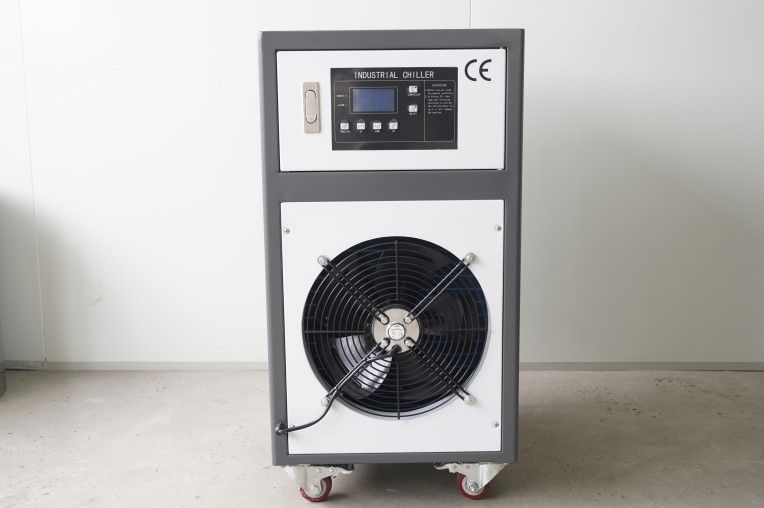

Чиллер - 2 875$

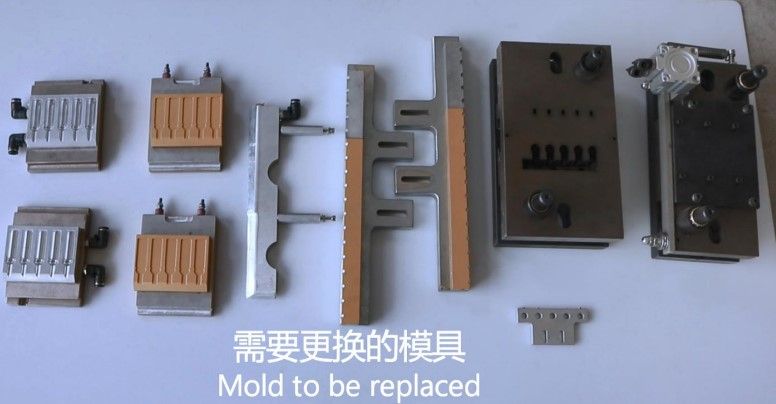

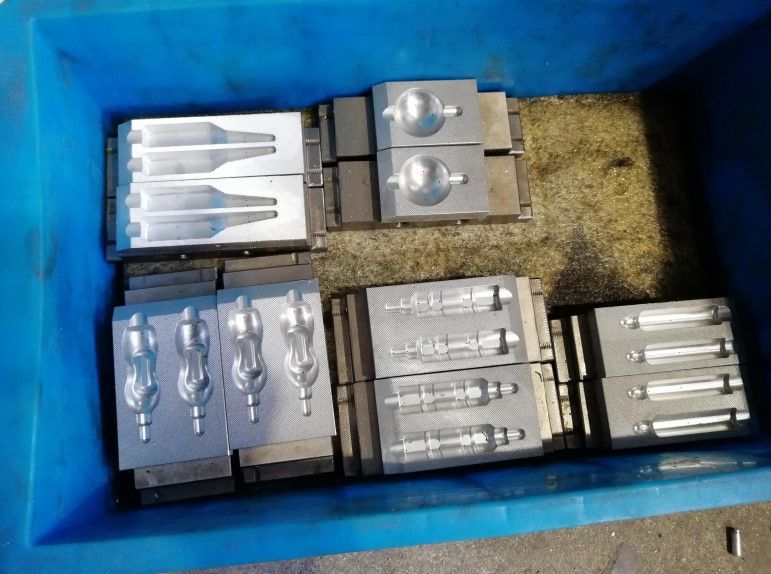

Различное фото пресс-формы (для справки, форма бутылки настраивается в соответствии с требованиями заказчика) - 4 625$
