Линия изготовления полипропиленовых мешков (1750 ￸шт/ч￱)

1

Машина для изготовления плоской нити (включает 260 катушечных моталок и автоматический питатель)

1 компл.

2

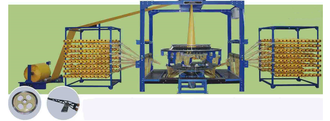

Новейший круглоткацкий станок с 4 челноками (ПЛК, авто. плотность, сенсорный экран)

21 компл.

3

Трехцветная печатная машина

1 компл.

4

Автоматическая резательная машина для пакетов

1 компл.

5

Автоматическая швейная машина для пакетов

2 компл.

6

Упаковочная машина для пакетов

1 компл.

7

Сушильный смеситель

1 компл.

8

Шпули

30000 шт.

Ассортимент продукции

Исходный материал

100% первичный полипропилен (PP) или 100% вторичный полипропилен (PP), либо смесь первичного и вторичного PP

Ширина ленты

2.5-4 мм

Применение для используемой ленты

Для стандартных тканых мешков, верёвок и тентов

Рабочая среда

Состояние питания

Установленная мощность

190 кВт

Рабочая мощность

120 кВт

Общий встроенный кабель с бронзовой жилой

Стандартное электрическое напряжение

380В/3фазы/50Гц

Допуск

-5%~+10%

Состояние воды

Обычная вода

Общее водоснабжение

>0.6м3/мин

Давление воды

3-5 бар

Значение pH

7.0-7.8

Жесткость

12DH

Допуск

±1 бар

Температура воды на входе

18-22°C

Циркуляционная система охлаждающей воды должна быть предоставлена Покупателем

Обстановка в мастерской

Максимальная температура в помещении

40°C

Высота над уровнем моря

＜2800 мм

Габариты установки оборудования

31000х3000х2500 мм

Оборудование должно быть установлено в сухом цехе без пыли

КОМПЛЕКТАЦИЯ

Производительность экструдера: 100-200 кг/час

1

Автоматический загрузчик материала с бункером

1 комплект

1.15 кВт

2

Экструдер

1 комплект

Главный двигатель экструдера:

Мощность: 37 кВт

Частотный преобразователь: 37 кВт

Шнек (Спираль):

Диаметр шнека: 140 мм

Материал шнека и цилиндра: 38CrMoAIA, с азотированием (нитроцементацией)

Отношение длины к диаметру (L/D): 24:1

Скорость вращения шнека: 8-48 об/мин

Цилиндр (Бочка):

Материал цилиндра: 38CrMoAIA, с азотированием

Нагрев цилиндра: Нержавеющими нагревателями

Управление температурой: PID-регулятор, цифровая установка значения

Температура нагрева: 0-300 °C

Стандартный фильтр (Фильерная плита):

Фильтрующая сетка: Сетка из стальной проволоки, многослойная

Нагрев: Нагревателями из литого алюминия

Управление температурой: PID-регулятор, цифровая установка значения

Температура нагрева: 0-300 °C

Стандартная фильера (T-образная головка):

Материал фильеры: Сталь 45#, с твердым хромированием и зеркальной полировкой

Ширина фильеры: 1500 мм

Нагрев: Нагревательными плитами из литого алюминия

Управление температурой: PID-регулятор, цифровая установка значения

Температура нагрева: 0-300 °C

3

Резурвуар для охлаждающей воды

1 комплект

Материал изготовления: сталь марки 45

Система охлаждения: водяное охлаждение с замкнутым циклом

4

Вытяжное устройство для плоской пленки с 4 направляющими роликами

1 комплект

4 шт., стальные ролики с твердым хромированием

Способ управления: через редуктор и частотный преобразователь

5

Водосъёмный узел

1 комплект

2 шт., стальные пластины

6

Устройство для разрезания ленты

1 комплект

С 1 комплектом режущей планки

7

Растягивающая нагревательная дуговая пластина

2 комплекта

Термопластина с односторонним электронагревом

Конструкция нагрева: односторонний электронагрев

Материал плиты: термостойкая сталь

Контроль температуры:

Тип регулятора: PID-регулятор

Коэффициент вытяжки: 4-7 раз

8

Стандартный вытяжной узел с 5 направляющими роликами

1 комплект

5 шт., стальные ролики с твердым хромированием

Способ управления: через редуктор и частотный преобразователь

9

Стандартная тяговая установка с 3 направляющими роликами

1 комплект

5 шт., стальные ролики с твердым хромированием

Способ управления: через редуктор и частотный преобразователь

10

Устройство для сбора ленты с 1 роликом

1 комплект

5 шт., стальные ролики с твердым хромированием

Способ управления: через редуктор и частотный преобразователь

11

Мотальное устройство кулачкового типа

1 комплект

Количество моталок: 260 шпинделей

Максимальная скорость намотки: 150 м/мин

Стандартная катушка: внутренняя 38 мм * длина 230 мм

Регулятор натяжения: динамометрический двигатель

Количество шаттлов

4 шт.

Скорость вращения

140-180 об/мин

Плотность утка

20-55 уток/100 мм

Макс. Количество короблений

640шт (320шт×2)

Рабочая ширина, двойнаяплоская

300-750 мм

Внутренний диаметр. ядра

Ø38мм

Длина сердечника

230 мм

Макс. диам. из бобины основы

Ø120мм

Макс. диам. уточной бобины

Ø110мм

Длина бобины основы/утка

200 мм

Привод главного двигателя и управление

Двигатель и управление подачей основы

2,2 кВт, инверторное управление

2 комплекта, серводвигатель

Вытягивание и контроль ткани

Система автоматического контроля плотности, 1 комплект

Намоточный двигатель и управление

Серводвигатель

Длина сердечника обмотки

900 мм

Макс. диам. намоточного рулона

Ø1200мм

Габаритные размеры (Д×Ш×В)

8500×2300×2730 мм

Рамка

1 комплект

Стойка для катушек

2единица

Центральная система привода (маленький кулачок, двигатель переменного тока)

1 блок

Система принудительной подачи основы с моментным двигателем

2единица

Система обнаружения разрыва деформации

1 блок

Система обнаружения разрыва утка

1 блок

Система обнаружения предварительного выхлопа утка

1 блок

Сборка челнока

4 ед.

Руководство по движению челнока

1 блок

Размер плетения кольца

1 блок

Хранение шпульки над воздухозаборником

2шт.

Блок управления с ручным управлением

3шт.

Система вытягивания ткани

1 блок

Электронный счетчик счетчиков

1 блок

Поверхностная намотка стандартной ширины

1 блок

Система управления ткацким станком

1 блок

Максимальная ширина мешка

700 мм

Максимальная ширина печати

650 мм

Максимальная длина мешка

1200 мм

Количество цветов

1-3 цвета

Толщина резино-полимерной печатной формы

4-6 мм

Метод печати

Последовательная печать

Окружная регулировка вала

360°

Диаметр печатающего ролика

420+8 мм

Производительность

1500-3500 шт/час

Мощность

1.5 кВт

Габариты

2600×1350×1150 мм

Вес

1100

Тип отопления

путем трения

Производительность

150-300 кг/ч

Источник питания

380В/3 фазы/50 Гц/переменный ток

Габариты

1500х600х1400 мм

Вес

300 кг

Диаметр масляного цилиндра

125 мм

Максимальное рабочее давление

6-8 МПА

Высота хода

750 мм

Рабочая высота

900 мм

Размер рабочей платформы

1200х800 мм

Мощность

2.2 кВт

Габариты

2200х930х2300 мм

Тип резки

Термическая резка

Максимальная ширина резки

800 мм

Длина резки

100-1600 мм

Погрешность

±1 мм

Производительность

20-70 шт/мин

Максимальный диаметр размотки

Ø1200 мм

Главный двигатель

2.2 кВт

Мощность нагрева

2.0 кВт

Напряжение

380 В / 3 фазы / 50 Гц / переменного тока

Габариты

5500×1600×1600 мм

Разматывающее устройство (с двигателем подачи)

1 комплект

Устройство для ручного контроля качества ткани

1 комплект

Устройство для считывания цветовых меток

1 комплект

Режущий узел

1 комплект

Устройство для сбора

1 комплект

Электрическая система и система управления

1 комплект

Максимальная ширина тканого полотна

800 мм

Максимальная длина тканого полотна

1300 мм

Ширина подшивки низа (одинарная прошивка)

16-25 мм

Длина стежка

8-14 мм

Скорость шитья

20-30 шт/мин

Источник питания

380В/3 фазы/50 Гц/переменный ток

Мощность

2 кВт

Габариты

4500х2500х1200 мм

Примечание: Приведенные данные зависят от технологических спецификаций и физических свойств материала.

Комплектация машины

1 шт

Узел подачи материала

1 шт

Устройство для подгибки дна (одинарное)

1 шт

Швейный узел для дна

1 шт

Устройство обрезки нити

1 шт

Узел сбора готовых мешков

1 шт

Электрическая и управляющая система

1 комплект
