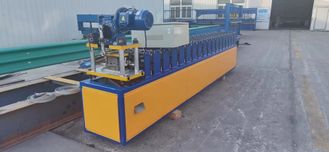

Линия производства штакетника

Необходимо подтвердить чертеж!

Технические характеристики

Состав линии

1. Разматыватель

2. Направляющая плита

3. Стан профилегибочный

4. Отрезное устройство (автоматическое)

5. Система гидравлического привода

6. Система автоматического управления (САУ)

7. Счётчик

8. Приемный стол

Общие сведения и конструкция линии

1. Разматыватель

• Назначение: Непрерывная подача стальной ленты из рулона в прокатный стан.

• Характеристики: Внутренний диаметр рулона — 508 мм, осевая нагрузка — 2 т.

• Количество: 1 шт.

2. Направляющая плита

• Назначение: Обеспечивает ровную и параллельную подачу оцинкованной стали для обработки, что гарантирует точность геометрии готового профнастила.

3. Стан профилегибочный

• Назначение: Последовательный гиб и формовка металлической полосы в профиль требуемой конфигурации.

• Комплектация: Формующие клети, гильотинные ножницы, направляющее заправочное устройство, электропривод.

4. Отрезное устройство (автоматическое)

• Назначение: Качественная отрезка профиля на мерные длины.

• Расположение: Установлено на раме прокатного стана.

• Оснащение: Фигурный нож (Материал: Cr12).

5. Система гидравлического привода

• Назначение: Привод отрезного устройства для резки металла.

• Принцип работы: Гидравлический привод с использованием шестерёнчатого насоса.

• Состав гидросистемы: Гидробак (1 шт.), гидронасос (1 шт.), гидротрубопроводы (2 шт.), электромагнитные клапаны (2 шт.).

• Мощность двигателя насоса: 3 кВт.

• Марка гидравлической жидкости: ISO VG 46.

6. Система автоматического управления (САУ)

• Назначение: Автоматизация процесса прокатки и управления технологическими параметрами.

• Функции: Управление скоростью прокатки, счетчик количества и длины профилей, управление паузами технологического цикла.

• Пульт управления: Оснащен сенсорной жидкокристаллической панелью для индикации параметров и оповещения об авариях.

Достоинства САУ:

• Обеспечивает плавный пуск и остановку линии (без рывков).

• Исключает пробуксовку стана и резкое натяжение цепей.

• Защищает электрооборудование от пусковых токов.

• Обеспечивает щадящий режим работы и долговечность оборудования.

• Повышает производительность и качество продукции за счет исключения человеческого фактора.

• Обеспечивает высокую точность реза: ±1 мм на 6 метрах профиля.

7. Счётчик

• Назначение: Подсчет отработанной длины профнастила и количества единиц продукции (шт.).

8. Приемный стол (штабелер)

• Назначение: Прием нарезанных листов профнастила и формирование их в пачки.

• Характеристика: Длина стола может быть изготовлена по желанию заказчика.
