Линия производства штакетника 3 в 1

Необходимо подтвердить чертежи!

Состав линии

1. Разматыватель

• Количество: 3 шт.

• Назначение: Непрерывная подача стальной ленты из рулона в прокатный стан.

• Характеристики: Внутренний диаметр рулона — 508 мм, осевая нагрузка — 2.5 т.

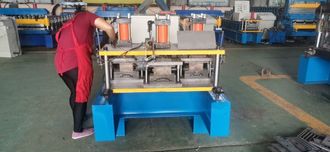

2. Стан профилегибочный

• Назначение: Последовательный гиб и формовка металлической полосы в профиль требуемой конфигурации.

• Комплектация: Формующие клети, профильные гильотинные ножницы, направляющее заправочное устройство, электропривод.

3. Гильотинные ножницы

• Назначение: Качественная отрезка профиля на мерные длины.

• Оснащение: Комплект ножей — 3 шт. (Материал: 12CrMo), фигурный рез.

• Привод: Гидравлический, с использованием зубчатого насоса.

• Состав гидросистемы: Гидробак (1 шт.), гидронасос (1 шт.), гидротрубопроводы (3 шт.), электромагнитные клапаны (2 шт.).

• Мощность двигателя насоса: 4 кВт.

• Марка гидравлической жидкости: ISO VG 46.

4. Система автоматического управления (САУ)

• Назначение: Автоматизация процесса прокатки и управления технологическими параметрами.

• Функции: Управление скоростью прокатки, счетчик количества и длины профилей, управление паузами технологического цикла.

• Пульт управления: Оснащен сенсорной жидкокристаллической панелью для индикации параметров и оповещения об авариях.

Достоинства САУ:

• Плавный пуск и остановка линии (без рывков).

• Исключает пробуксовку стана и резкое натяжение цепей.

• Защищает электрооборудование от пусковых токов.

• Обеспечивает щадящий режим работы и долговечность оборудования.

• Повышает производительность и качество продукции за счет исключения человеческого фактора.

• Обеспечивает высокую точность реза: ±1 мм на 6 метрах профиля.

5. Приемный стол (штабелер)

• Назначение: Прием нарезанных листов профнастила и формирование их в пачки.

• Характеристика: Длина стола может быть изготовлена по желанию заказчика.
