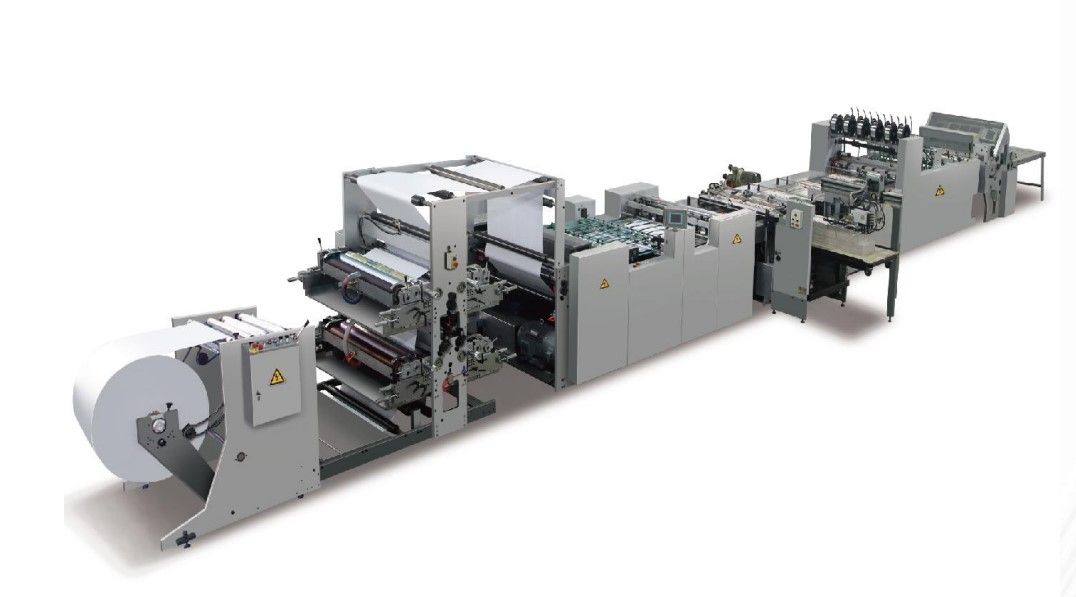

Линия производства тетрадей и блокнотов (модель S-1020-FA)

Машина для флексографской печати и проволокошвейная машина — это новое поколение полиграфического оборудования, разработанное нашей компанией. Данная машина является идеальным оборудованием для производства различных тонких тетрадей с проволокошвейным креплением и состоит из:
размотки с электрическим управлением,
системы автоматического контроля натяжения,
трёхцветной печатной секции с высокой точностью,
бокового резательного узла,
узла подсчёта и укладки листов,
подающей и принимающей секции,
проволокошвейного узла,
фальцевального узла,
узла обработки корешка,
узла обрезки переднего края,
продольно-резательного узла,
выводного транспорта

со своими системами электронного управления и другими компонентами.

1. Высокоскоростная флексографская печать

2. Укладка и подбор листов – несколько страниц слоями объединяются в тетрадь

3. Проволокошвейное скрепление

4. Фальцовка с формированием ровного корешка

5. Тримминг – обрезка по горизонтали и вертикали для получения готового блока



ПРОЦЕСС РАБОТЫ ЛИНИИ

1. Размотка рулона
   Бумажное полотно с размоточного станка подается через передаточный цилиндр в печатную секцию.

2. Печать и резка
   После печати материал поступает в поперечно-резательный узел, где режется на листы заданной длины.

3. Формирование стопы
   Нарезанные листы транспортируются в подборочно-укладочный узел, где формируются в стопы заданного количества.

4. Подготовка к скреплению
   Готовая стопа поступает в подающе-приемную секцию, где накрывается обложкой.

5. Скрепление и фальцовка

   Проволокошвейный узел: скрепление стопы по линии сгиба

   Фальцаппарат: биговка и сгиб вдоль линии скрепления

6. Обработка корешка
   Сформированный книжный блок проходит:

   Выравнивание корешка

   Тримминг переднего края

   Продольную резку (при необходимости)

   Боковую обрезку

7. Выгрузка

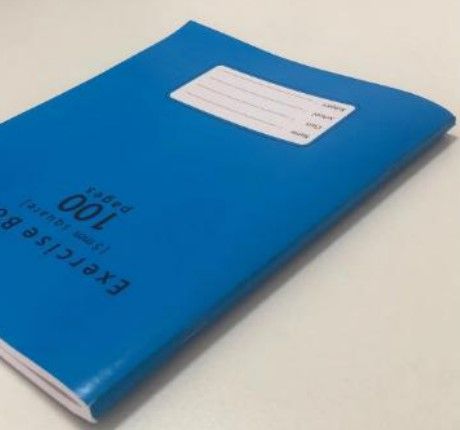

   Готовые тетради поступают на приемный стол, завершая цикл производства.

ТРЕБОВАНИЯ К РАБОЧИМ УСЛОВИЯМ И ХРАНЕНИЮ ОБОРУДОВАНИЯ

1. Рабочая среда:

   Запрещается эксплуатация в условиях вибрации и запыленности.

   Машина должна быть удалена от взрывоопасных и легковоспламеняющихся зон.

2. Климатические параметры:

   Температура: от +5°C до +40°C.

   Влажность: 50%–90% (при температуре до +40°C относительная влажность не должна превышать 50%).
   *Допускается повышенная влажность (до 90%) при пониженных температурах (например, 90% при +20°C).*

   Высота над уровнем моря: не более 1000 м.

3. Транспортировка и хранение:

   Температурный диапазон: -25°C … +50°C.

   Кратковременное воздействие (не более 24 часов): до +70°C.

КОМПОНЕНТЫ

Узел размотки
Макс. диаметр бумажного рулона: 1,3 м
Подъем с электроприводом, удобная замена рулона
Регулировка натяжения магнитным порошковым тормозом

Флексографическая печатная секция, 2 цвета
Двусторонняя печать
4 металлических анилоксовых вала
4 передаточных красочных вала
10 печатных цилиндров для работы с книгами разных форматов

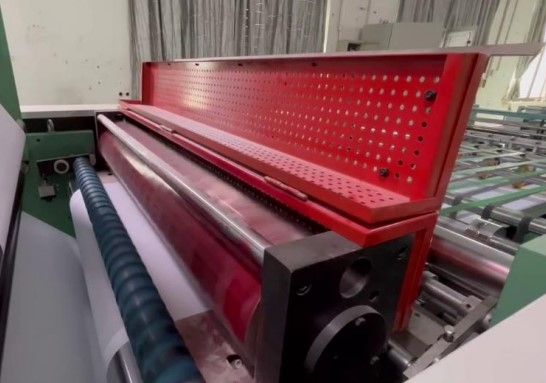

Листорезательный узел
Нарезка рулонной бумаги на листы

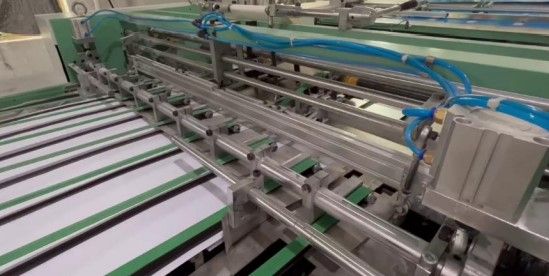

Подборочно-счетный узел
Формирование стопы листов и подсчет количества согласно требованиям

Подача обложки
Макс. высота стопы обложек: 1000 мм

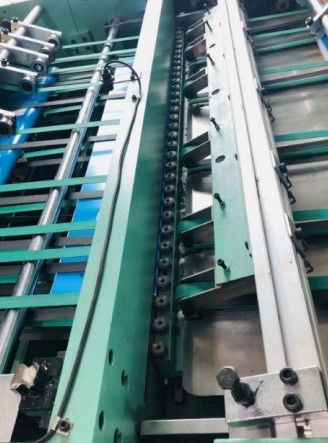

Проволокошвейный узел
10 проволокошвейных головок Hohner

Фальцевальный узел

Узел выравнивания корешка
Выравнивание корешка книги, простая эксплуатация, не требует регулировки при изменении
толщины блока

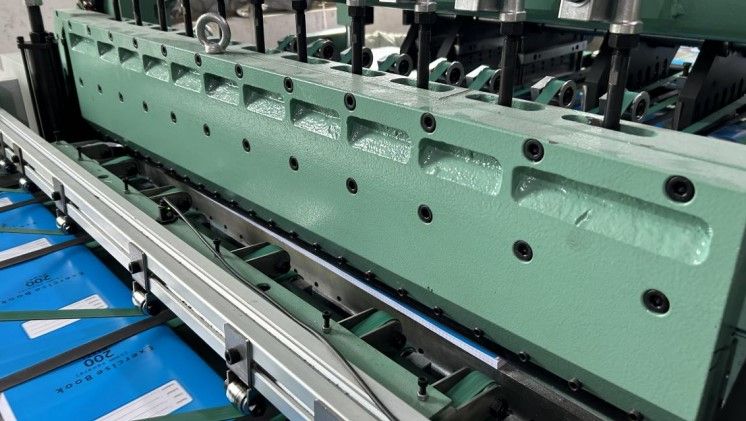

Узел обрезки и разрезки
Сначала обрезка переднего обреза, затем разрезка на книги требуемого формата

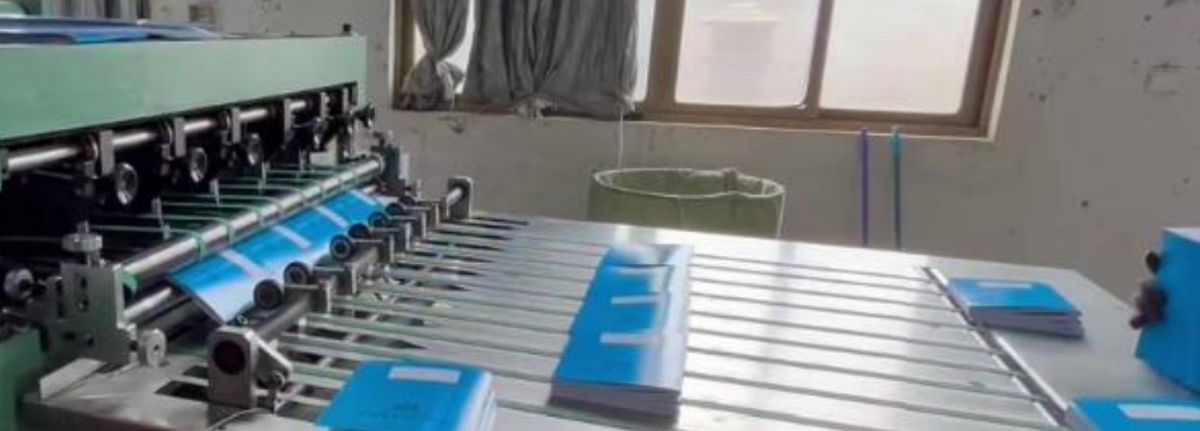

Приемный узел
Формирование стопы и прием готовой продукции

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОНФИГУРАЦИЯ
