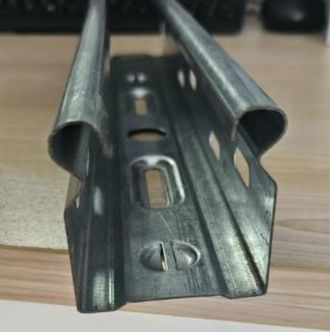

Формовочная линия для производства кабельных лотков и крышек 50 мм

Максимальная ширина подачи

200 мм

Толщина прокатки

0.8 мм (0.8-1.5 мм)

Рабочая скорость

0-6 м/мин

Формовочные валки

15

Диаметр шпинделя

Ф55 мм

Суммарная мощность агрегата

Около 28 кВт (исключая электроэнергию из газового источника);

Источник питания

380 В переменного тока, 50 Гц, давление источника воздуха: 0,6 МПа

Консольный разматыватель с одной головкой коробчатого типа

1 комплект

Максимальная нагрузка: ≤3,0 т; Четырехрычажное натяжение, без ременного тормоза;
Внутренний диаметр размотки: Φ450-Φ500; Внешний диаметр размотки: ≤Φ1500; Максимальная ширина размотки: ≤300;

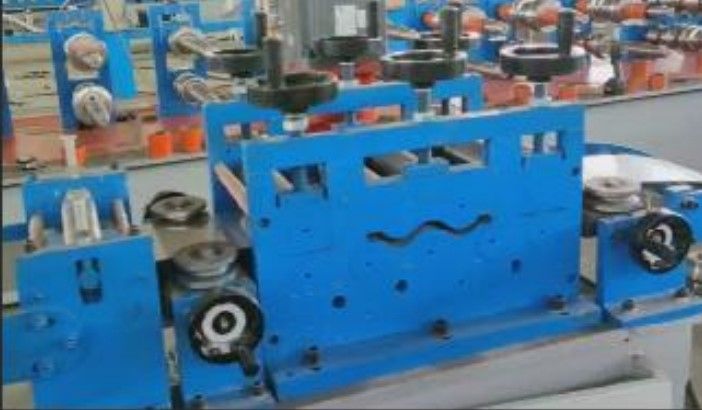

5+4 роликовых выравнивающих питателя

1 комплект

Использовать режим выравнивания: вверх 2, вниз 3;
Диаметр подающего ролика: ￠68;
Материал подающего ролика: GCr15, закалка HRC56-60;
Приводная мощность: 3 кВт (серводвигатель)

Сервомеханизм подачи

1 комплект

2+2 роликовый сервоподающий механизм–1комплект;
Мощность серводвигателя: 3 кВт; Электрическая система управления – 1 комплект;

Гидравлический пробойник

1 комплект

Гидропробойник – 3 комплекта; Штамповочная матрица - 3 комплекта, материал пуансона и матрицы Cr12MVo, твердость закалки 55-60

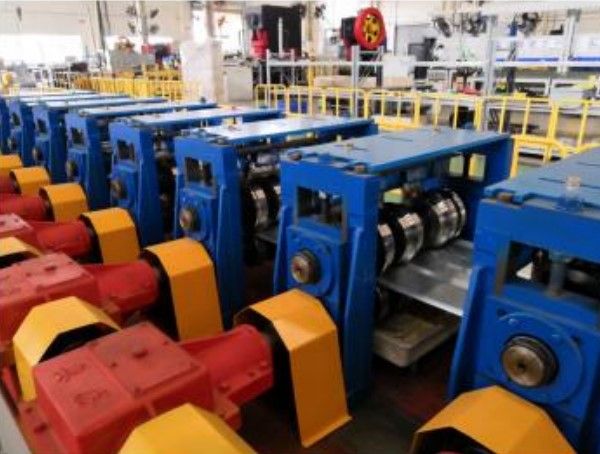

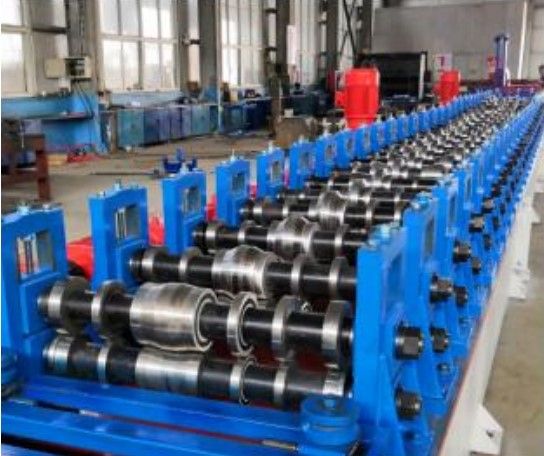

Профилегибочная машина

1 комплект

Стандартный механизм арок, коробка передач распределительная;
15 формирующих главных роликов, 1 комплект направляющего устройства; 1комплект
выпрямляющего механизма;
Материал GCr15, твердость закалки HRC58～62;
Диаметр шпинделя: ￠55, материал 40Cr, закаленный и отпущенный;
Серводвигатель мощностью 5,5 кВт с редуктором – 1 комплект

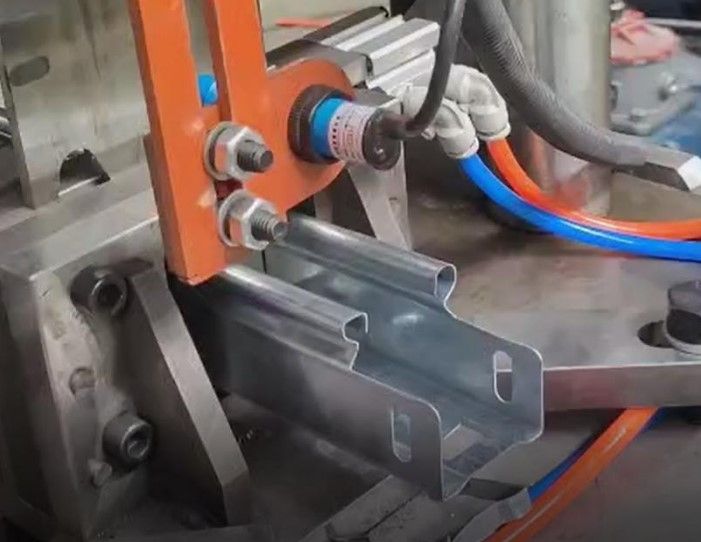

Измерение отверстий, позиционирование, отслеживание и резка

1 комплект

Устройство измерения и позиционирования отверстий --- 1 комплект; гидравлический механизм резки и прижима - 1 комплект, с режущей матрицей --- 1 комплект;  Пневматическое возвратное устройство -1комплект;
5-метровая стойка - 1 шт.;
Гидравлическая станция мощностью 5,5кВт - 1комплект, давление в системе 20 МПа;

Электронная система управления

1 комплект

Электрический блок управления – 1 комплект, который может обеспечить автоматическое управление всей машиной; Инвертор 5,5 кВт - 1 комплект;
Блок управления ПЛК - 1, человеко-машинный интерфейс цветного сенсорного экрана;
