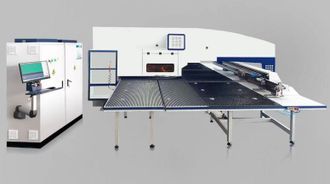

Координатно-пробивной пресс с сервоприводом и револьверной головкой DES-300B с ЧПУ

1

Номинальное усилие

300 (30) кН (тонн)

2

Конструкция рамы

Закрытая O-образная с общей задней частью камина

3

Макс. размер обрабатываемого листа

По оси X: 5000 мм
По оси Y: 1250–1500 мм (с учётом репозиционирования)

4

Макс. толщина листа

6,35 мм

5

Макс. диаметр отверстия

Стандарт: Ø88,9 мм
Под заказ: Ø114,3 мм

6

Частота пробивки

1800 уд/мин

7

Макс. частота (шаг 1 мм, ход 6 мм)

800 уд/мин

8

Макс. частота (шаг 25,4 мм, ход 6 мм)

400 уд/мин

9

Управляемые оси

5 (X, Y, R, T, C) — независимые

10

Тип штампа

Длинноориентированный, серия 85 (международный стандарт)

11

Распределение позиций башни

32 позиции: 16A, 11B, 3C, 2D (включая вращающиеся: 1B, 1C)
Возможна нестандартная комплектация

12

Цилиндр репозиционирования

2 крышки

13

Макс. скорость перемещения листа

80 м/мин

14

Конструкция стола

Комбинированная (щётка/универсальные стальные шарики)

15

Максимальная скорость подачи

По оси X: 80 м/мин
По оси Y: 80 м/мин
Связь X-Y: 110 м/мин

16

Скорость вращения башни

30 об/мин

17

Точность обработки

±0,10 мм

18

Максимальная нагрузка

150 кг

19

Давление

0,6 МПа

20

Питание

380±5% В

21

Вес станка

12–13,5 т

22

Габариты (Д×Ш×В)

4680×5200×2280 мм
Цвет: сине-белый или красный (на заказ)

23

Детекция мёртвой зоны зажима

Есть

24

Детектор деформации плиты и столкновений

Установлен

25

Детектор установки штампа

Есть

26

Функция автонарезания резьбы

4 головки (M3/M4/M5/M6, опционально)

27

Автозагрузка/выгрузка с одной стороны

Модель DZ-E1530AL (опционально)

1

Система управления

1 шт.

LionPunch Industries

Специализированная CNC-система для токарно-пробивного пресса:
Высокая точность, стабильность, интеллектуальное управление

2

Сервоустройство и двигатель

4 шт.

Panasonic

Высокая отзывчивость, точность, надежность, сильная перегрузочная способность
(X-3 кВт, Y-5 кВт, T-2 кВт, C-1.5 кВт)

3

Линейная направляющая

3 шт.

TBI (Тайвань)

Высокая точность позиционирования, подходит для высокоскоростного движения,
выдерживает нагрузки во всех направлениях, устойчива к ударным нагрузкам, низкий уровень шума

4

ШВП (шарико-винтовая передача)

2 шт.

TBI (Тайвань)

Модель: 4040 (X и Y оси)

5

Опорный подшипник винта

8 шт.

NSK (Япония)

Высокая точность, долгий срок службы, высокая нагрузочная способность
(Модели: 6207, 7207)

6

Подшипник поворотного стола

4 шт.

NSK (Япония)

Модель: 30220

7

Двойная цепь

2 шт.

TSUBAKI (Япония)

Высокоточная передача, двойной ряд

8

Муфта

2/10 шт.

Shanghai Manon (MANON)

9

Электронные компоненты

1 шт.

Schneider

Высокая стабильность, международный бренд (распределительный шкаф)

10

Блок питания (шкаф)

1 шт.

Mingwei (MW, Тайвань)

11

Серво-трансформатор

1 шт.

San Nuo (SANO)

12

Пневмокомпоненты

1 компл.

AirTAC

13

Соленоидный клапан

1 компл.

AirTAC

14

Индуктивный датчик

1 компл.

RIKO (Тайвань)
