Линия производства габионной сетки (RUSE-78-K)

Описание

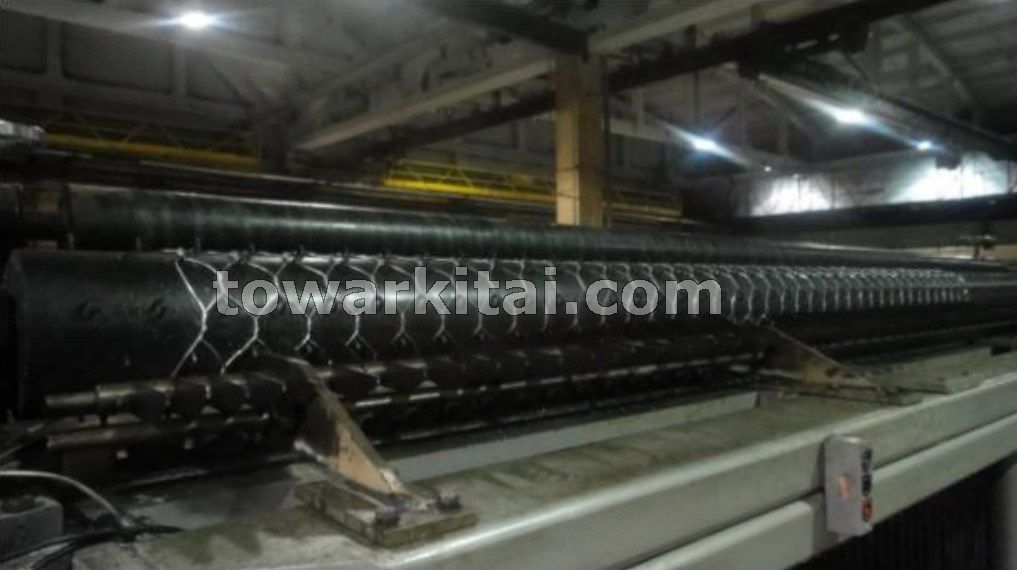

1. Машина для габионов также называется станком для производства тяжелой шестигранной сетки.
2. Данная машина плетет шестигранную сетку в вертикальном направлении.

Особенности:
1. Сенсорный экран Taiwan Weinview, PLC Mitsubishi (Япония), частотный преобразователь Siemens для регулировки скорости работы.
2. Основные электронные компоненты и кнопочные переключатели системы управления от Siemens/Schneider.
3. Двойные приводные блоки для вращения зубчатых колес, что обеспечивает более плавную и быструю работу.
4. Специальное устройство для рециркуляции смазочных масел, упрощающее обслуживание машины.
5. Стальная литая сердцевина колеса повышает прочность и износостойкость (аналогично итальянским машинам).
6. Двойная сварная поперечная балка и нижняя плита толщиной 12 мм обеспечивают устойчивость к вибрациям и повышенную прочность.
7. Профессионально спроектированная платформа для обработки металла гарантирует высокую прочность и точность поперечных балок.
8. Бронзовые втулки уменьшают износ при непрерывной работе основного механизма.
9. Кулачки из высокопрочного чугуна для увеличения износостойкости.
10. Наша тяговая плита из высокопрочного чугуна имеет наплавление, что снижает износ и увеличивает срок службы.
11. Функция автоматической остановки при обрыве проволоки или окончании спиральной проволоки.
12. Машина шириной 4300 мм может одновременно производить 4 сетки шириной 1000 мм

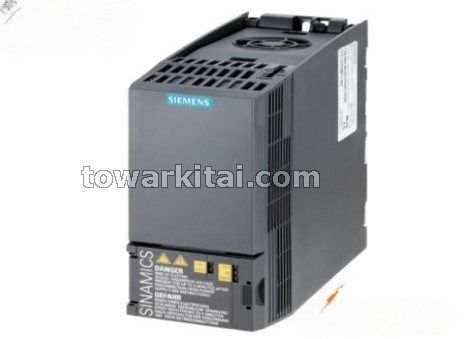

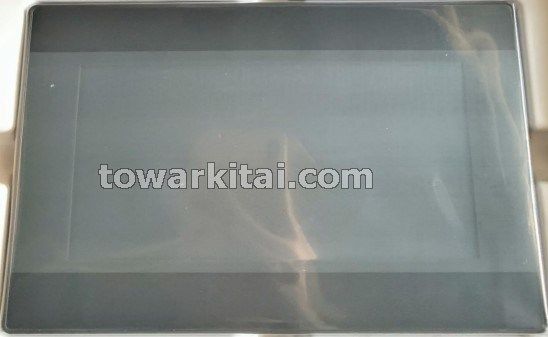

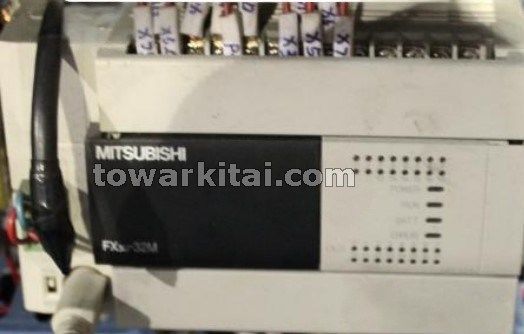

1. Taiwan Weinview Сенсорный экран                      ПЛК Mitsubishi                         Инвертор Siemens

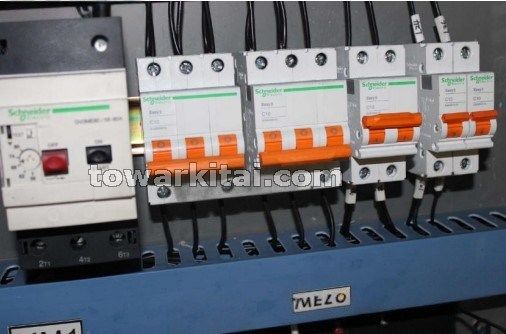

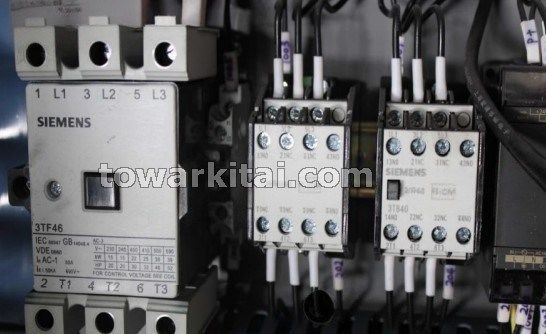

2. Компоненты известных брендов от Siemens/ Schneider

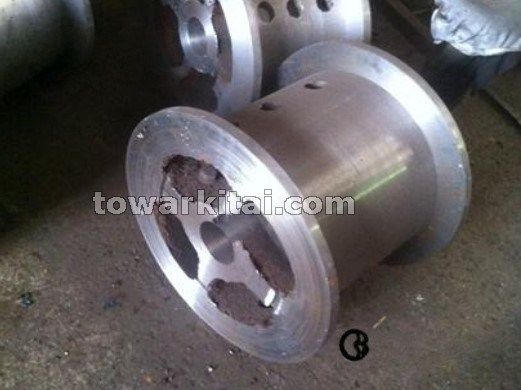

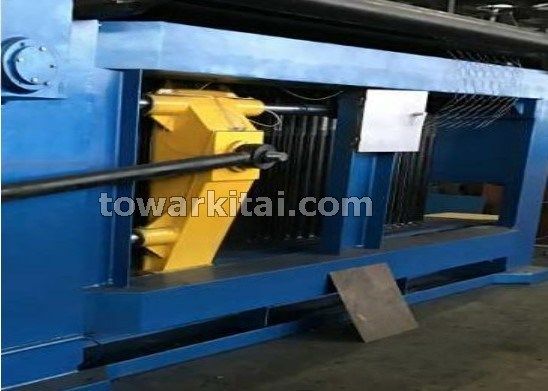

3. Двойные приводные блоки              4. Устройство для подачи смазочных масел   5. Сердечник колеса из литой стали.

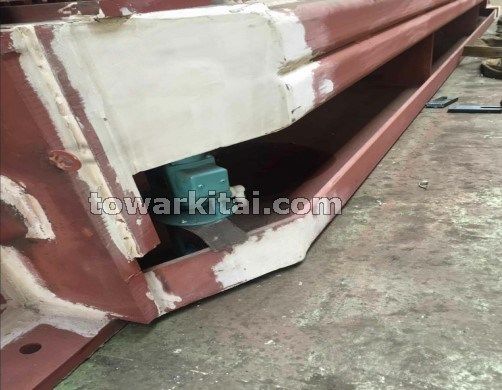

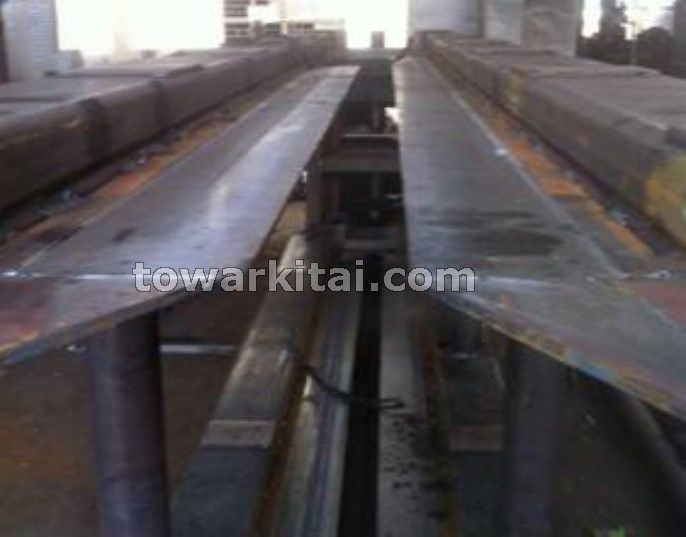

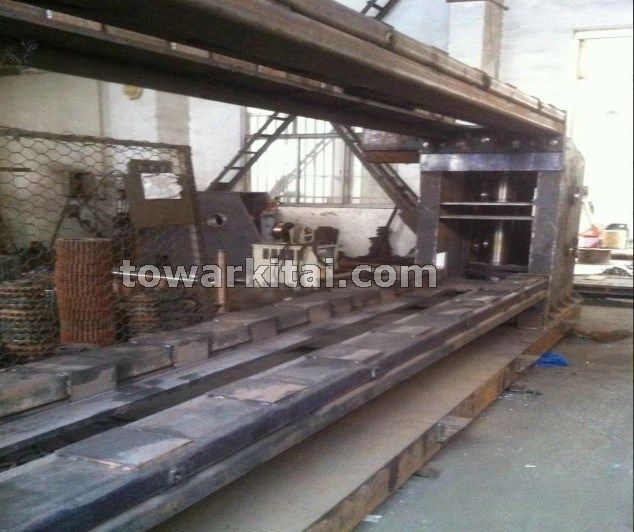

6. Нижняя пластина поперечной балки толщиной 12 мм для сварки

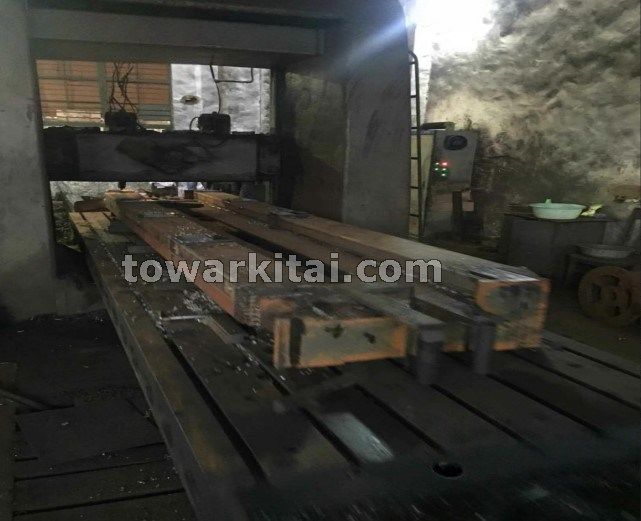

7. Профессионально разработанная платформа

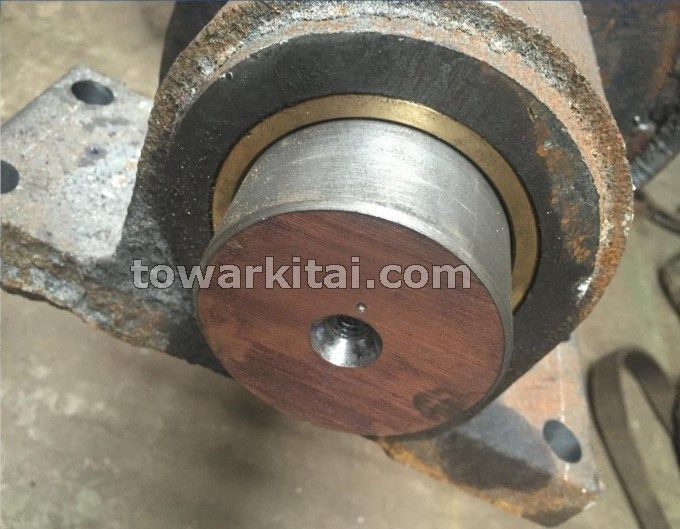

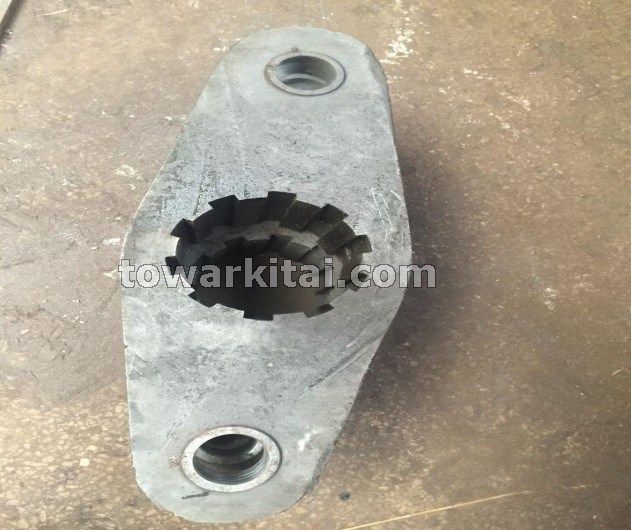

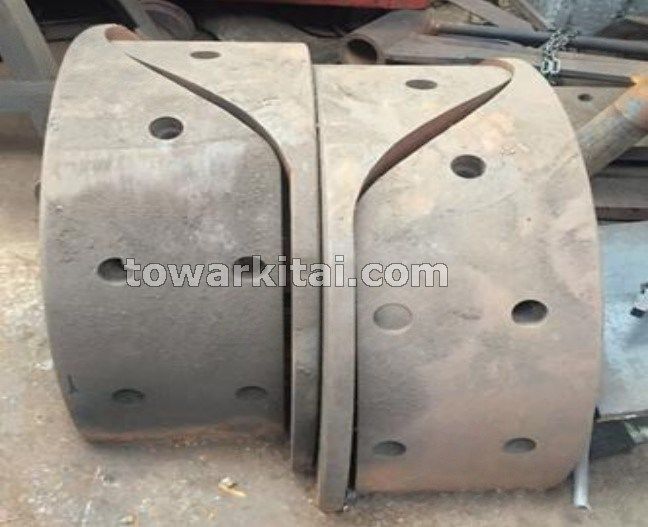

8. Медная втулка                                                      9. Кулачок из высокопрочного чугуна          10. Пластина для волочения

11. Функция автоматической остановки

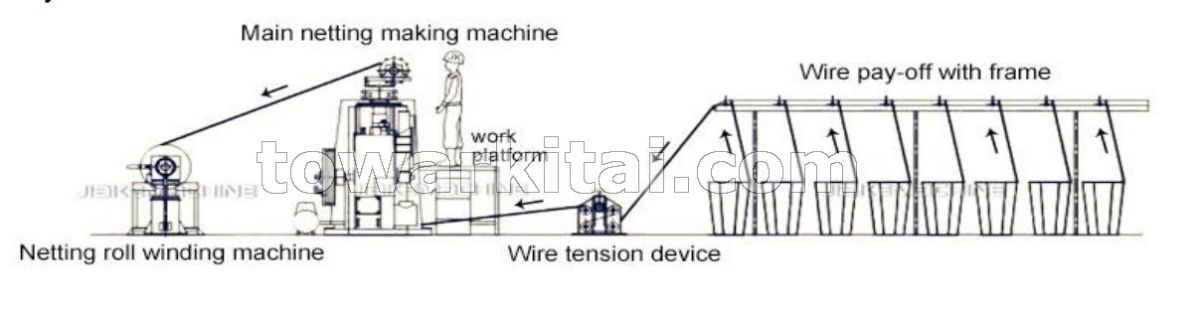

РАСПОЛОЖЕНИЕ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

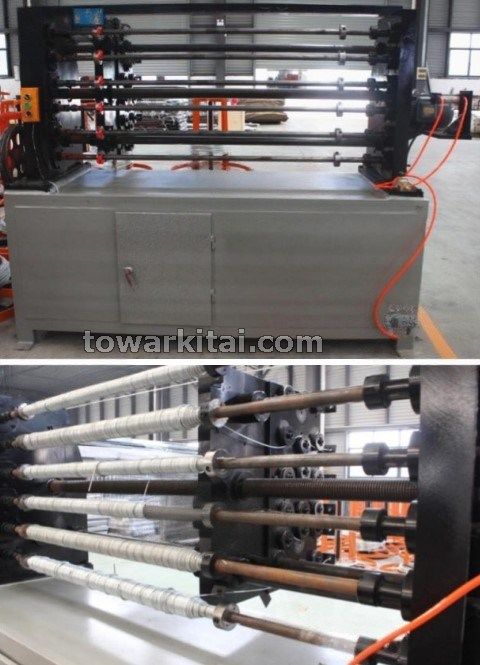

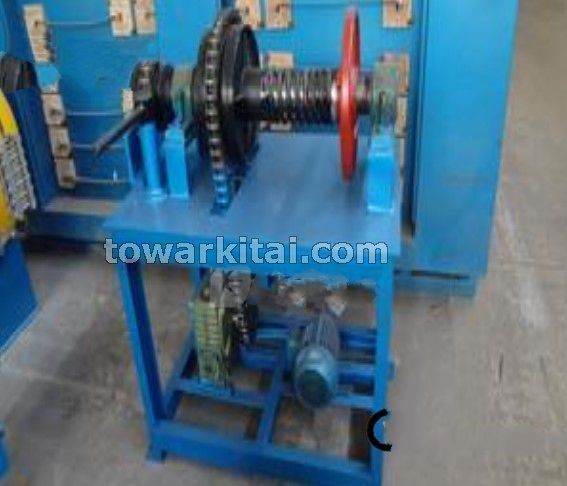

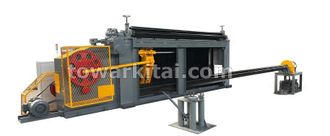

1. Машина для намотки спиральной проволоки
Цель состоит в том, чтобы превратить проволоку из катушек в спиральную проволоку, чтобы увеличить производительность основной машины.  Инвертор регулирует рабочую скорость, провод соединяется с частотным двигателем вместо сменной передачи, высокая скорость.

2. Устройство для натяжения проволоки

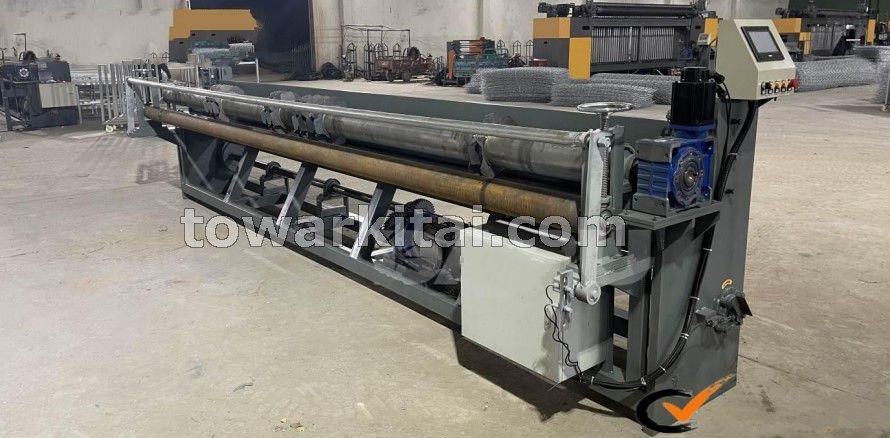

3. Машина для прокатки сетки

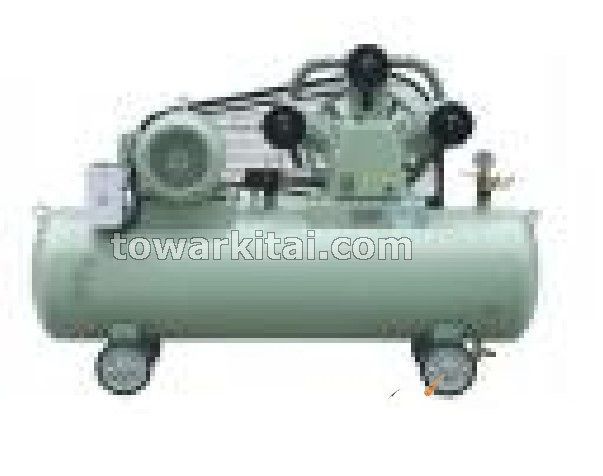

4. Воздушный компрессор

Этот агрегат предназначен для привода пневматических элементов производственной линии.

Основные характеристики:

Производительность: 0,8 м³/мин
Рабочее давление на выходе: 0,7 МПа
Двигатель: 12,5 кВт / 30 л.с.
Содержание масла в воздухе: ≤3 ppm
Вес нетто: 590 кг

Габариты:
Компрессор: 900 × 1150 × 1400 мм
Ресивер (воздушный баллон): 650 × 650 × 2100 мм

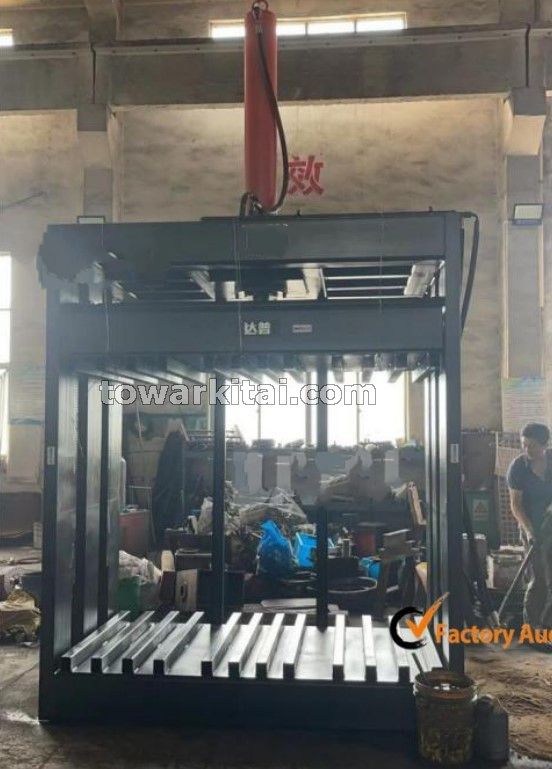

5. Гидравлическая упаковочная машина для габионной сетки (одностержневая)

Эта машина имеет автономный силовой блок и систему управления с кнопочным управлением.

Конструкция включает: раму, прижимную плиту, гидроцилиндр, насосную станцию, масляный бак, электрощит управления и другие компоненты.

6.Система подачи:

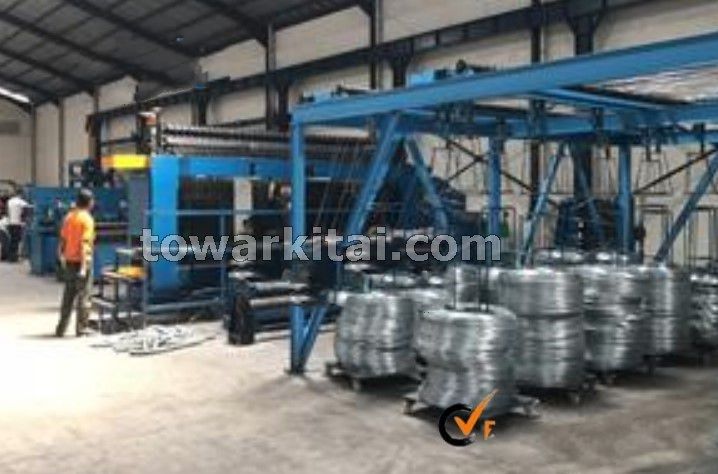

6.1 Высокоскоростная подача проволоки с помощью рамы (удерживайте катушки весом не более 500-1000 кг)

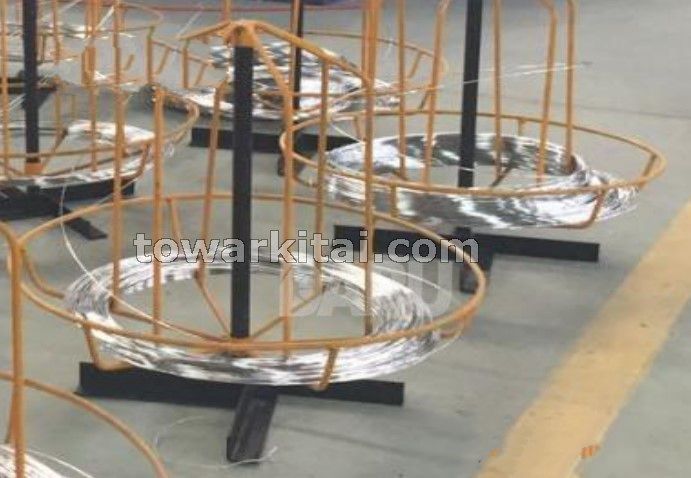

6.2 Простая подача проволоки (удерживайте около 100 кг)

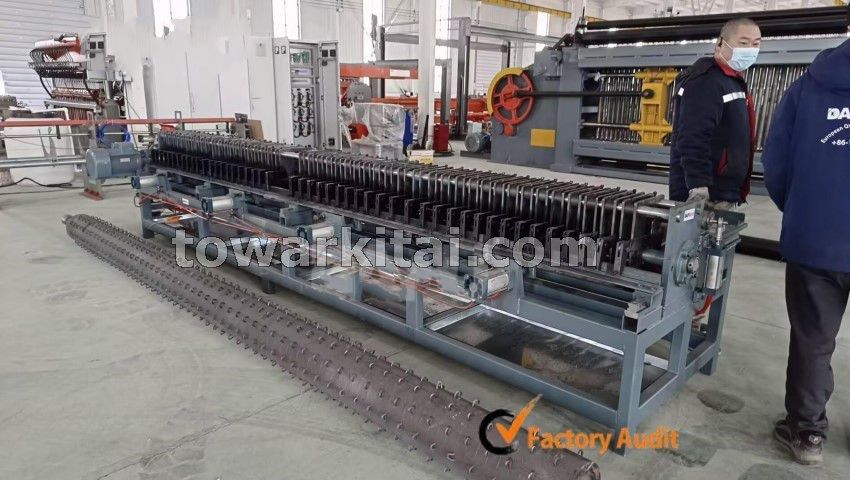

7. Станок для резки сетки шириной 5300 мм
Предназначен для резки габионной сетки для изготовления габионных корзин на следующем этапе.

8. Станок для изготовления каркаса из сетки

Предназначен для обработки каркаса из армированной сетки с помощью предварительно выпрямленной и нарезанной проволоки. Затем рабочие могут собрать габионную сетку в каменные клетки
