Линия производства сантехнических хомутов

Артикул: 1499

48070 USD

Срок производства линии - 65 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы

Описание
Комментарии 0

КОМПЛЕКТАЦИЯ

Наименование	Изображение	Количество
Механический пресс		1 комплект
Сервоприводная подающая машина		1 комплект
Станок для выравнивания и разматывания		1 комплект
Штамповочные формы (12, 16, 30 и 38 мм)		4 комплекта
Сварочный автомат газовой среды		1 комплект

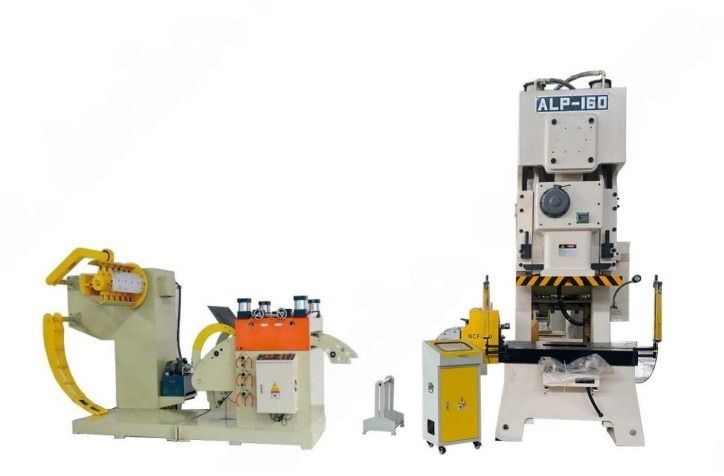

ЛИНИЯ ПРОИЗВОДСТВА ЗАЖИМОВ

Это полноценная линия сборки зажимов. Во-первых, требуется машина для выравнивания и разматывания, затем сервопривод 200-миллиметровый податчик. Затем необходим 40-тонный механический штамповочный пресс, и, наконец, для выдавливания готового изделия используется опускающаяся матрица. Таким образом, в связи с необходимостью штамповки изделий четырех разных размеров необходимы четыре комплекта пресс-форм, которые позволяют выполнять штамповку различных форм каждого изделия за один раз, экономя время и значительно повышая эффективность производства.

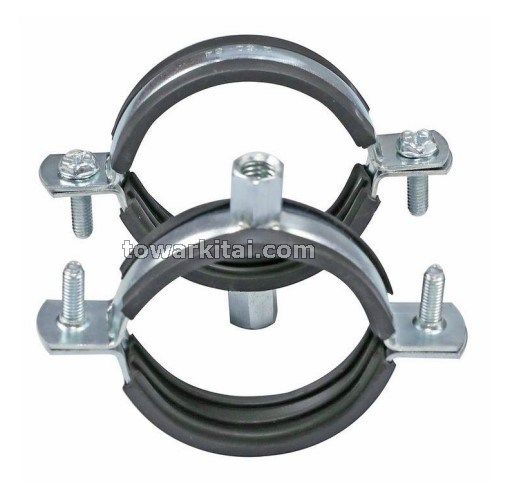

ИЗОБРАЖЕНИЕ ДЕТАЛИ

ПАРАМЕТРЫ ФОРМОВАНИЯ

Сырье	GI/GL/углеродистая сталь
Эффективная ширина	Согласно чертежам изделия
Ширина подачи	Согласно чертежам изделия
Толщина	3 мм
Диапазон длин	0.2-99 м
Приложение	Хомуты

ПРОЦЕСС И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

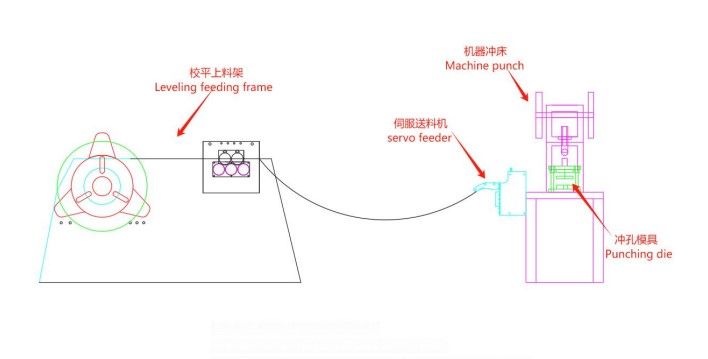

Выравнивание и разматывание сырья → сервоприводная подающая машина → штамповочное устройство → приемный стол (рекомендуется использовать двух человек на сборочной линии)

Производственная мощность	50 раз в минуту (по индивидуальному заказу)
Система управления	ПЛК
Допуск при формировании	±0,2мм
Режим работы	Комбинированный метод работы с ЖК-дисплеем, программой ПЛК, драйвером и беспроводным управлением.
Уровень автоматизации	Полностью автоматический
Функция диагностики неисправности	Диагностика системы управления
Функции безопасности	В каждой части есть защитные устройства
Рабочие температуры	-30 ℃～50 ℃
Мощность	8.7 кВт
Напряжение	Электричество 380V/50HZ/3PH или изготовление на заказ
Габариты	1100х1500х2500 мм
Вес	4 тонны

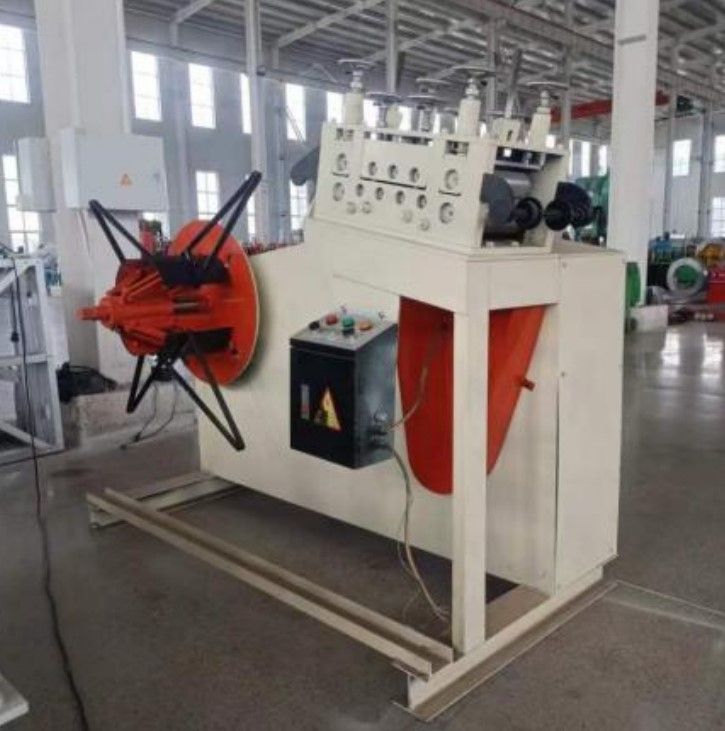

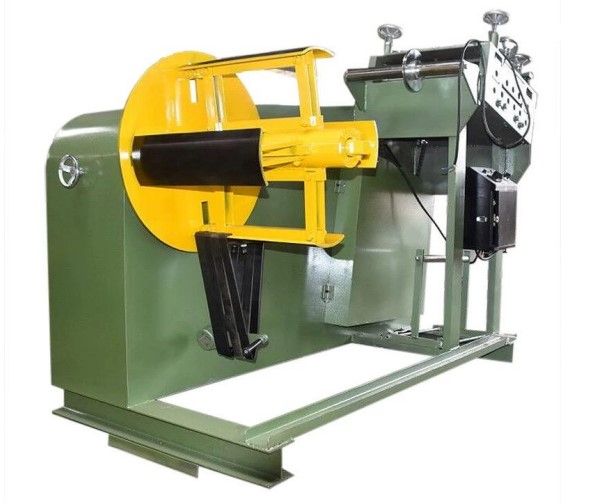

СИСТЕМА ВЫРАВНИВАНИЯ

Устройство для разматывания и подачи	1. Максимальная ширина материала: 600 мм 2. Толщина материала: 0,8-3,0 мм 3. Грузоподъемность: 5 тонн 4. Диаметр катушки: φ450-530 мм 5. Диаметр катушки: φ1500 мм 6. Способ расширения: гидравлический 7. Скорость подачи: 1-20 м/ мин (скорость регулируется)
Устройство для выпрямления и выравнивания	1. Прижимной ролик: 4шт φ120 мм. 2. Выпрямляющий ролик: 9шт φ90 мм.(Верхний 5шт / нижний 4шт) 3. Материал ролика: литьевая сталь Cr12MoV (точная обработка, твердое хромирование, шлифовка и т.д. Твердость поверхности достигает 58-62 °) 4. Способ регулировки правки: Синхронное червячное устройство 5. Способ передачи: внешняя передача механизма регулирования турбины 6. Отжим цилиндра: четыре группы
Мощность	1. Двигатель: 3 кВт 2. Инвертор: 7,5 кВт DELTA/MITSUBISHI

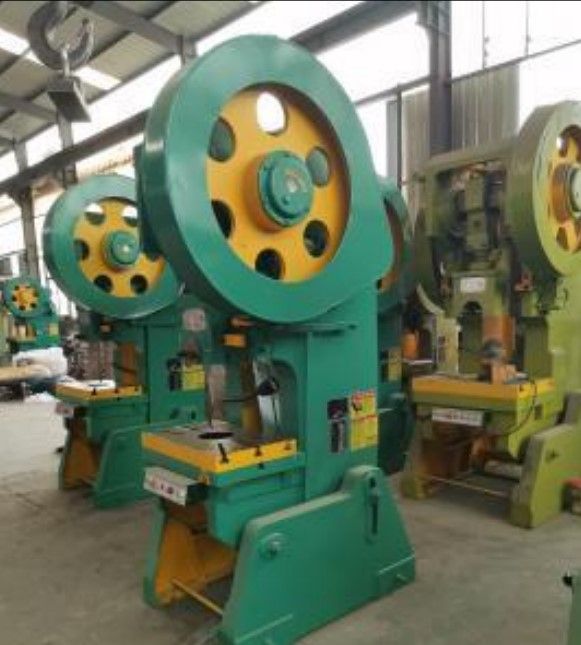

МЕХАНИЧЕСКИЙ ШТАМПОВОЧНЫЙ ПРЕСС

Номинальное усилие	400 КН
Ход ползунка	100 мм
Количество ходов ползунка	50 раз
Высота в закрытом положении	240 мм
Закрытая регулировка высоты	50 мм
Расстояние между центром ползунка и корпусом	240 мм
Размер рабочего стола (слева и справа × спереди и сзади × толщина)	710×460×80 мм
Диаметр заглушающего отверстия в верстаке	Ф160 мм
Размер нижней поверхности ползунка (слева и справа × спереди и сзади)	270х200 мм
Размер отверстия для ручки пресс-формы (диаметр × глубина)	Ф50х75 мм
Расстояние между колоннами	270 мм
Мощность	4 кВт
Габариты	1100×1500×2500 мм
Вес	2500 кг

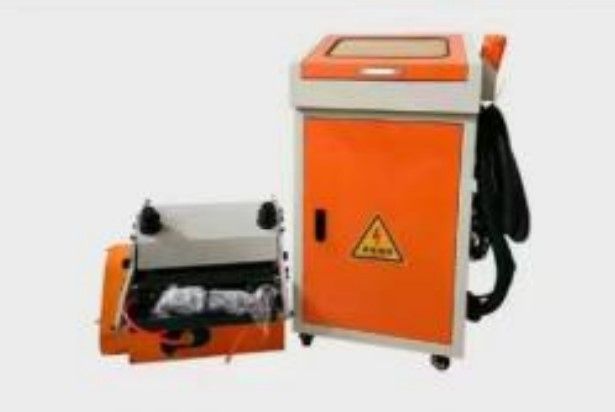

СЕРВОСИСТЕМА ПОДАЧИ

Основная спецификация машины

1. Ширина материала: 180 мм
2. Толщина материала: 0,8-2,5 мм
3. Максимальная длина подачи: 9999,99 мм
4. Подающий ролик: 2 комплекта (4 шт.)
5. Скорость подачи: 1-20 м/ мин
6. Серводвигатель: Delta или YASKAWA, Япония 7. ПЛК: Mitsubishi, Япония
8. Низковольтные компоненты: Schneider

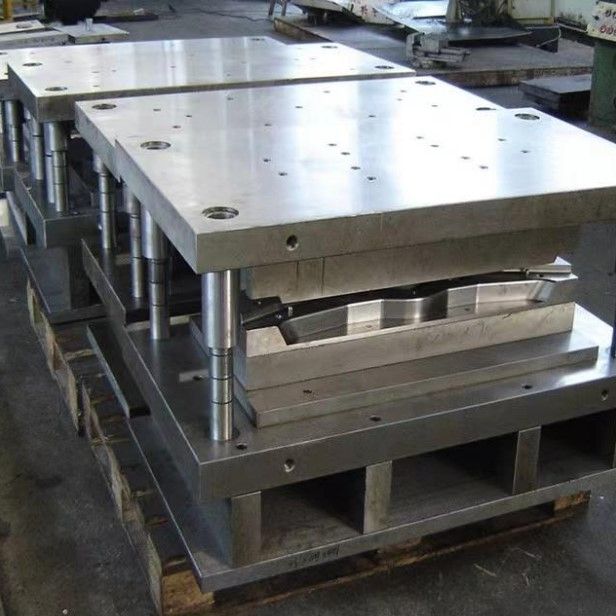

МОЛДЫ

Материал	Штамповая сталь для холодной обработки DC53 (Cr8Mo2SiV)
Материал верхней и нижней пластин формы	Сталь марки 45 толщиной 40 миллиметров.
Материал направляющей втулки	Оловянно-бронзовый (QSn7-0.2)

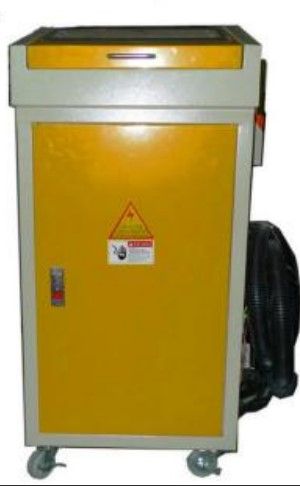

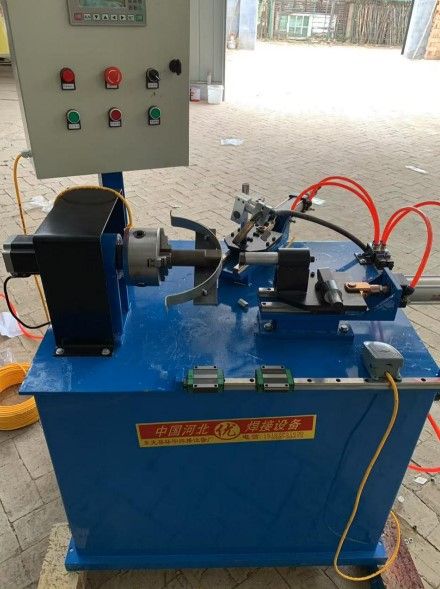

СВАРОЧНЫЙ АППАРАТ

Габаритные размеры оборудования составляют приблизительно 1000 мм в длину, 850 мм в ширину и 1300 мм в высоту. Оно управляется с помощью компьютерного ПЛК, приводится в действие шаговым двигателем и пневматически закрепляется. Он оснащен сварочным аппаратом типа 250, работающим в газовой среде
