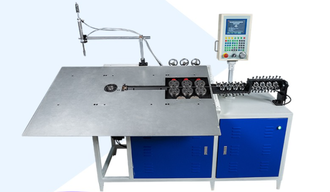

Станок для гибки проволоки с ЧПУ (модель S-26)

2-6 мм формирующая машина

Электрическое напряжение

Трёхфазная сеть 380 В + заземляющий провод

Регулируемое количестиво колес

28 (изготовлено из Cr12)

Штамп для гибки

Все изделия изготовлены из высококачественного материала SKD11/51 с прецизионной обработкой, твёрдость до 58–62 HRC°

Количество катушечных колес

Три группы (щеточный диск изготовлен из стали Cr12 по госстандарту, имеет прецизионную полировку и термообработку, твёрдость до 58°, износостойкий).

Корпусная конструкция

Количество осей

4 оси

Мощность серводвигателя

Примерно 6,2 кВт (2,4 кВт сервоподача проволоки + 1,8 кВт сервогиб + 1,0 кВт серворезка + 1,0 кВт сервоподъём).

Усилие резания двигателя ножа

Ø6 железная проволока

Подходящая проволока

Круглые, плоские и квадратные профили (подходят для проволоки из любого материала).

Диапазон/область применения провода

Стандартная 2-6 мм железная проволока

Габариты

2400х900х1650 мм

Вес

880 кг

Данные

4000 наборов данных, 300 действий в одном наборе

Скорость подачи проволоки

Максимальная скорость — около 90 м/мин.

Максимальная скорость изгиба

Около 300 об/мин, угол поворота ±180°

Направление действия

Внутренняя матрица перемещается вниз/вверх, а внешняя матрица вращается на 360° в обе стороны.

Производительность

20-25 шт/мин

Точность изгиба

±0.5 мм

Точность подачи проволоки

±0.5 мм

Пневматическая система

Воздушный цилиндр

1

Электромагнитный клапан

1

Сервосистема

Языки

Английский/китайский (система поддерживает функции загрузки и выгрузки данных)

Панель управления

Сенсорный экран + кнопки

Модуль управления

32 высокопроизводительных процессора

Механическое поведение

Механическое действие машины управляется скоростью гибки, заданной программой, скомпилированной микрокомпьютером, который выдаёт различные команды для формирования изделий различных моделей и спецификаций

Управление движением: автоматическая подача, автоматическая выгрузка, правка, резка, гибка и формовка.

Комбинируйте формы с настройками до 300 действий.
