Станок для производства сантехнических хомутов (NTS-100)

Артикул: 1494

38753 USD

Срок производства - 40 дней
Доставка - 25 дней
В стоимость включены пуско-наладочные работы

Описание
Комментарии 0

Станок для изготовления трубных зажимов представляет собой высокоэффективное автоматизированное оборудование, предназначенное для быстрого и точного соединения труб. Благодаря своим превосходным эксплуатационным характеристикам, возможности точного позиционирования, широкой адаптируемости и простоте эксплуатации, он широко используется в различных отраслях промышленности, таких как нефтяная, химическая, газовая и т.д., обеспечивая надежную поддержку при безопасном монтаже трубопроводных систем.

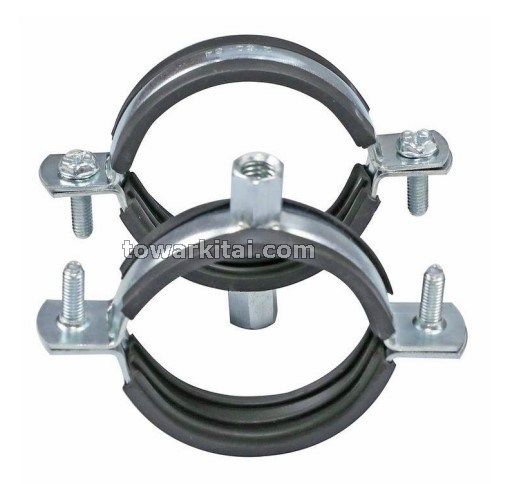

Изображение выпускаемой продукции

Используемый материал	Цинк
Приложение	Энергетическая промышленность, как правило, кабельная или башенная, а также нефтехимическая, углехимическая, металлургическая, судостроительная и другие отрасли промышленности

Процесс

Загрузка материала-Подача материала в станок-Формовка-Резка-Прием изделий

Толщина прокатки	В соответствии с чертежом
Размер формовки	В соответствии с чертежом
Ширина подачи	В соответствии с чертежом
Производственная мощность	10-20 шт/мин
Система управления	ПЛК
Допуск на формовку	±0,2мм
Работа	Комбинированный режим работы с ЖК-дисплеем, программой ПЛК, драйвером, беспроводным управлением
Уровень автоматизации	Полностью автоматический
Функция диагностики неисправностей	Диагностика системы управления
Функция безопасности	Каждая деталь имеет защитное устройство
Рабочая температура	-30℃～50℃
Мощность	4 кВт
Напряжение	380 В/50 Гц/3 или по индивидуальному заказу

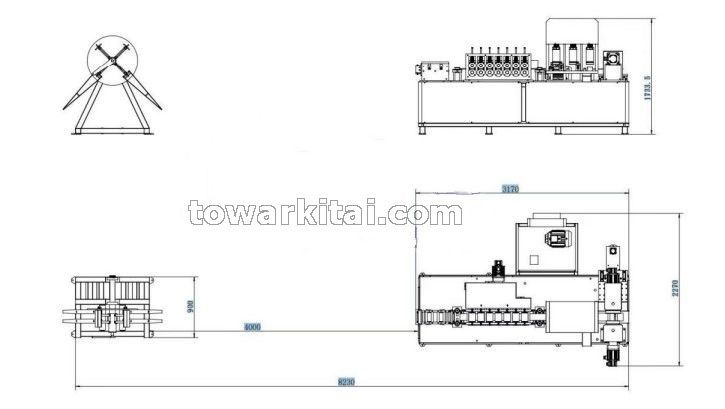

Габариты	2600х1700х1800 мм
Вес	2.2 тонны

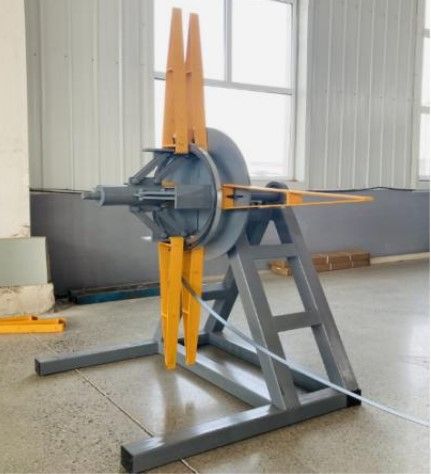

РАЗМАТЫВАТЕЛЬ

Максимальная ширина материала	500 мм
Грузоподъемность	3 тонны
Внутренний диаметр катушки	φ450-530 мм
Внешний диаметр катушки	φ800-1500 мм
Способ расширения	Ручное натяжение
Ручное управление натяжением
Центральная часть четырехзвенной конструкции опирается на внешнюю опору.

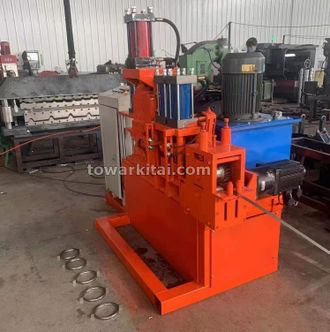

МАШИНА ДЛЯ ПРОИЗВОДСТВА ТРУБНЫХ ЗАЖИМОВ

Основная рама

1. Материал рамы: квадратная труба из оцинкованной стали, размер поперечного сечения: 80 × 80 (мм).

2. Толщина стенки материала: 4 мм

3. Станок: сталь 16 мм, 45 #

4. Обработка: сварная коробчатая рама

Проводной двигатель

1.Главный двигатель: 3,8 кВт

2. Серводвигатель: 0,75 кВт

3.Марка: Lichao (опционально)

4.Передаточное число двигателя: 1:43

5.Редуктор: циклоидный редуктор

6.Уровень защиты: IP55

7.Уровень взрывозащиты: ExdIICT4

8.Трансмиссионное масло: гиперболическое трансмиссионное масло 18#

Режим передачи

1. 1-дюймовая цепь с зубчатой передачей

2. Технологический процесс: закалочная термообработка

Процесс закалочной термообработки является стабильным, с хорошей повторяемостью, безопасной эксплуатацией, высокой степенью автоматизации и чистой, экологически чистой и неопасной рабочей средой

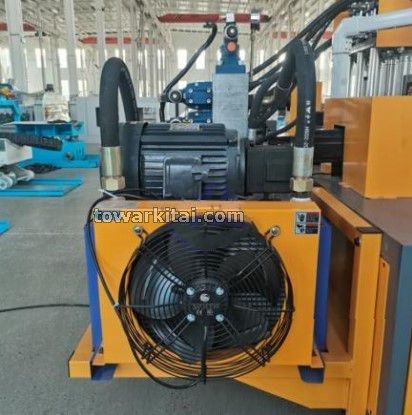

НАСОСНАЯ СТАНЦИЯ

Гидравлическая насосная станция

1. Тип: трехклапанная насосная станция с воздушным охлаждением

2. Мощность: 5,5 кВт

3. Гидравлическая станция

4. Давление: 10-12 МПа

5. Принцип работы насосной станции: плунжерный насос

6. Объем резервуара для воды: 60 литров

7. Гидравлическое масло: 46#

РЕЖУЩАЯ СИСТЕМА

Материал лезвия

1. Штамповая сталь Cr12MoV с термообработкой (HRC60-62)

2. Обработка: Термообработка - резка проволоки - прецизионное шлифование

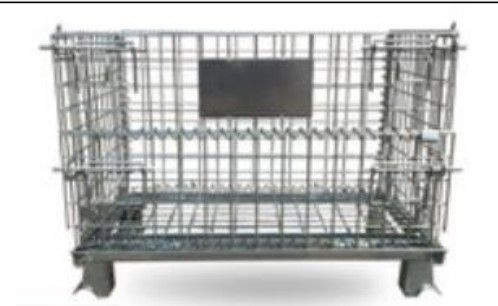

СТЕЛЛАЖ ДЛЯ ПРИЕМА ГОТОВОЙ ПРОДУКЦИИ

Тип	Приемная коробка
Габариты	3Мх1М

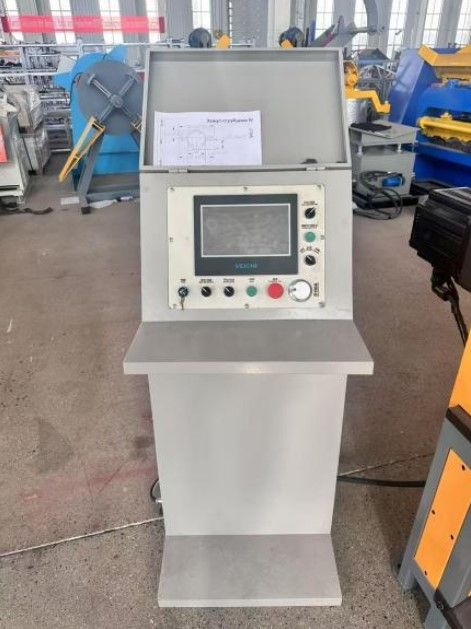

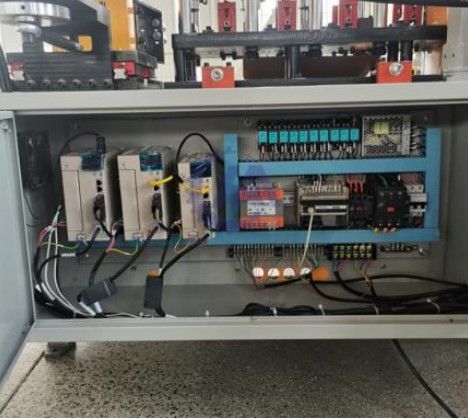

СИСТЕМА УПРАВЛЕНИЯ

Система управления ПЛК

1.Марка ПЛК: Delta

2.Экран дисплея: вертикальный сенсорный ЖК-экран

3.Вся производственная линия управляется ПЛК. Взаимодействие между людьми и ПЛК осуществляется с помощью сенсорного ЖК-экрана. 4.Оператор управляет автоматическим запуском станка с помощью установленной программы и контролирует процесс управления. 5.Оператор может отслеживать рабочее состояние оборудования, рабочие параметры и индикацию неисправностей оборудования в режиме реального времени для управления производственной линией и контроля модификации.

6. Имеет два режима работы: ручной/автоматический. Он имеет функции ручного и автоматического переключения.

7.Язык: Русский/английский/ китайский

Преобразователь

1. 1. Номинальная мощность: 5,5 кВт

2. Марка: Delta (опционально)
