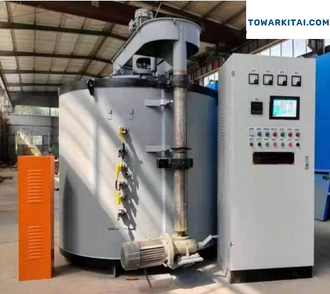

Печь для цементации шахтного типа (700х800 мм)

Наименование товара

Печь для термообработки колодезного типа с керамическим волокнистым утеплителем, оснащённая контроллером углеродного потенциала и 10-дюймовым сенсорным экраном

Приложение

Используется для процессов термообработки, таких как светлый отжиг, закалка, поверхностная науглероживание и азотноуглеродная фильтрация металлических стержнеобразных заготовок.

Эффективный размер нагревательной камеры

Диаметр 700x800 мм

Грузоподъемность

＞500 кг

Максимальная температура

950℃

Точность измерения температуры

±1℃

Однородность температуры

±10℃

Время нагрева

Нагрев до 950℃, ≤75 минут.

Номинальная мощность

100 кВт (максимальная мощность 120 кВт)

Непрерывное рабочее время

24 часа (при температуре 1100℃)

Рабочий источник питания

Переменный ток, 3 фазы, 400 В±10%, 50 Гц

Элемент для измерения температуры

Бронированная термопара типа K, 1 шт

Способ контроля температуры

Программируемое PID-регулирование мощности через интеллектуальный температурный контроллер; 1 шт.

Состав комплектной печи

Комплект оборудования включает печной агрегат и силовой шкаф управления (с системой контроля углеродного потенциала и 10-дюймовым сенсорным дисплеем).

Корпус печи

Корпус печи состоит из следующих компонентов: кожуха, крышки, нагревательной камеры, рабочей камеры из нержавеющей стали марки 310S, камеры направления горячего воздуха и электродвигателя

Циркуляция атмосферы в печи

Высокоскоростной циркуляционный вентилятор на крышке печи

Силовой шкаф

Силовой шкаф состоит из корпуса, различных измерительных приборов, управляющих кнопок, автоматических выключателей, предохранителей, силовых модулей на тиристорах (SCR), системы контроля углеродного потенциала, контроллера PLC и 10-дюймового сенсорного экрана

Корпус печи

Кожух печи изготовлен методом сварки из коррозионностойкой стальной плиты и конструкционной стали

Крышка печи и способ открывания

Гидравлический привод подъема с ручным механизмом открывания. Камера отвода горячего воздуха и двигатель установлены на крышке печи. При открытии крышки направляющее устройство горячего воздуха перемещается вместе с ней.

Нагревательная камера печи

Печь состоит из огнеупорных и теплоизоляционных материалов с нагревательными элементами. Вокруг нагревательной камеры используются блоки из прессованной керамической ваты. В нижней части камеры установлены высокоплотные алюминиевые кирпичи для увеличения несущей способности. Датчик кислорода вводится в нагревательную камеру через верхнюю крышку печи.

Нагревательный элемент

Нагревательный пояс из сплава 0Cr27Al7Mo2, закреплённый на блоках из прессованной керамической ваты с помощью корундовых керамических штифтов

Количество зон контроля температуры и распределение нагревательных элементов

Нагревательная камера состоит из одной зоны регулирования температуры.
Три группы нагревательных элементов распределены по нагревательной камере.
Три группы нагревательных элементов соединены в форме звезды

Особая функция печи

С настройкой времени нагрева и функцией оповещения о времени.
С защитой от перегрева и функцией оповещения о перегреве.
Аварийный сигнал о завершении процесса цементации.

Электрические компоненты и приборы

Все электрические компоненты и приборы изготовлены известным китайским брендом CHNT electrical. Регулятор температуры с помощью контроллера Shanghai GUOLONG TCW32B или Xiamen YUDIAN AI-708P.

Корпус печи шахтного типа

1 комплект

Шкаф управления питанием (источник питания)

1 комплект

Электрический прибор

4 шт

Цифровой регулятор температуры TCW32B или AI-708P

1 шт

Бронированная термопара типа K

1 шт

Компенсирующий подводящий провод

10 м

Контроллер CP с датчиком кислорода

1 комплект

Контроллер ПЛК с 10-дюймовым сенсорным экраном

1 комплект

Рабочая камера из нержавеющей стали 310S

1 шт

Руководство по эксплуатации и электрический чертеж

1 шт

Запасной нагреватель (резистивная лента 0Cr27Al7Mo2, для 1 зоны нагрева)

3 шт

Запасные термопары (тип K)

2 шт

Прибор для контроля температуры TCW-32A (или AI-708P)

1 шт

Высокотемпературные керамические винты

400 шт

Кнопки на панели управления (разных цветов)

5 шт

Переключатели на панели управления

2 шт

Ручки на панели управления

5 шт

Индикаторные лампы на панели управления (разных цветов)

5 шт
