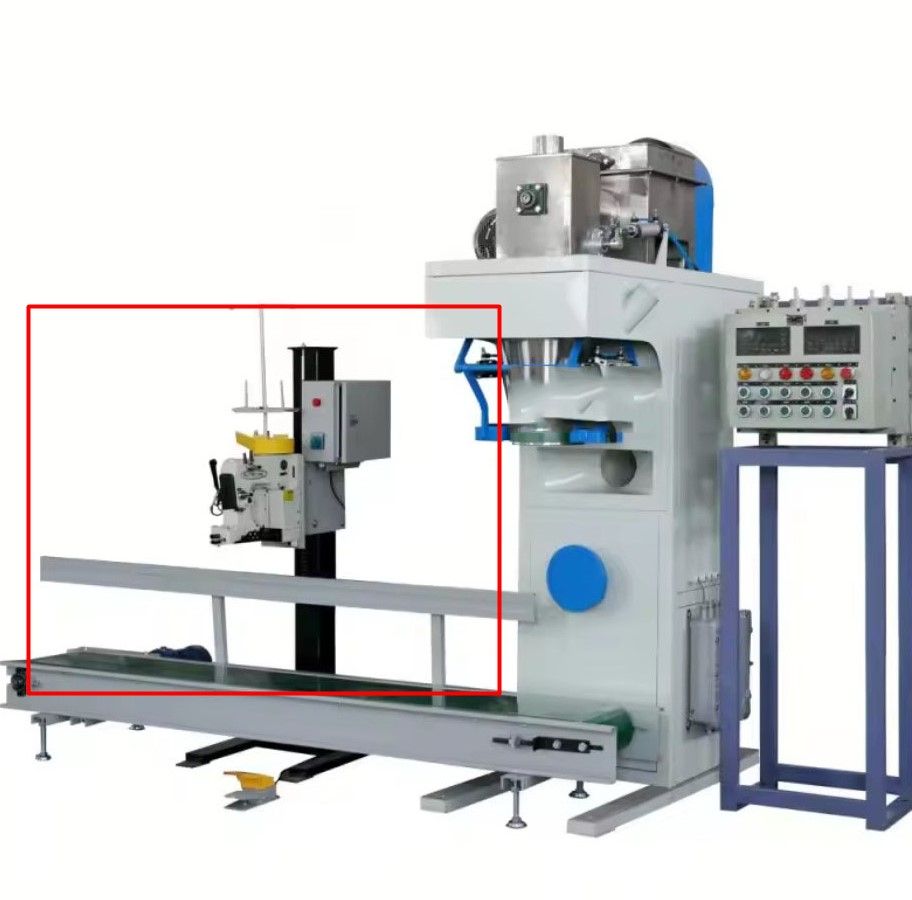

Упаковщик в мешки для сыпучих-гранул (модель UG-78)

ОПИСАНИЕ

Он широко используется для взвешивания гранул или порошков в пластмассовой, угольной, минеральной, химической, пищевой, зерновой, комбикормовой, цементной, шахтной и других отраслях промышленности

СТРУКТУРА

Бункер для хранения объемом 1- 0,2 м3: в нем можно хранить материалы объемом 0,2 м3 и обеспечивать равномерную и непрерывную подачу материала при упаковке.

2-х ступенчатая система дозирования: в ней используется подающая система со свободным потоком или шнековая подача, которая осуществляется с помощью компьютерного датчика или модуля управления электродвигателем, что позволяет регулировать быструю и медленную подачу. И, в зависимости от материала, вы можете регулировать скорость подачи, регулируя датчик (без помех). Максимальный диапазон регулировки составляет 100%. В то же время, если также отрегулировать настройки параметров, можно добиться наилучшего соотношения быстрой и медленной подачи, а также увеличить скорость упаковки и сохранить высокую точность.

Система взвешивания с 3-мя элементами: В ней используются тензодатчики, которые обеспечивают высокую точность, долговечность, устойчивую работу и

ударопрочность. Они снабжены соединительной конструкцией с единственным приводом для крепления к зажимному устройству для мешков

в системе поперечного взвешивания

Зажимное устройство для 4 мешков: Оно оснащено пневматическим зажимным устройством, состоящим из кольцевого зажимного ковша для мешков, системы зажима, исполнительного устройства и сигнала для размещения мешков. Кольцевой зажимной ковш оснащен системой возврата воздуха. Если во время наполнения мешка в выпускном отверстии окажется пыль, это может привести к засорению трубы

фасонный вытяжной шкаф и соединяется с заводской системой сбора пыли для улучшения условий труда работников.

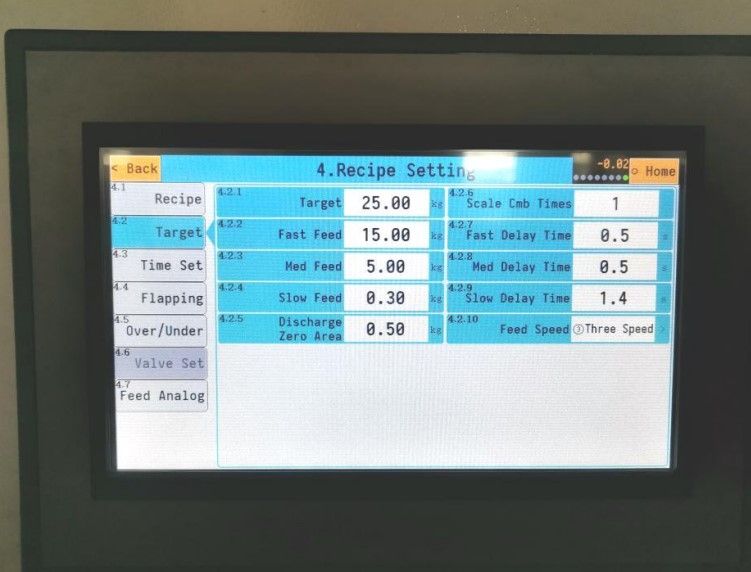

Сенсорный экран 5-HMI весового контроллера:

Он включает в себя кабину управления весами, электромагнитный клапан, бесконтактный переключатель, весовой терминал с системой PANTHER, программируемый весовой контроллер, изолирующий трансформатор, выключатель питания и другие компоненты. Вес и точность легко настраиваются.

Швейная машина с ленточным конвейером

Подходит для запечатывания пластиковых пакетов, вьючных мешков, матерчатых сумок и бумажных пакетов. Одинарная игла, двойная нить

Высокое качество шитья, механические характеристики

Швейная головка

Максимальная скорость: 1900 об/мин

Рабочая скорость: 1700 об/мин

Максимальная толщина шва: 8 мм

Диапазон регулировки стежка: 6,5-11 мм

Способ нарезания тесьмы: Ручной

Модель иглы: 80800x250#

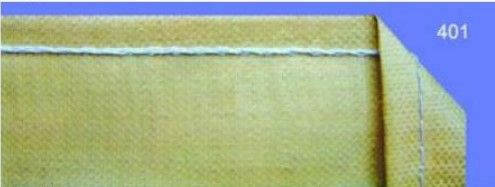

Тип стежка: 401

Столбик

Высота швейной головки регулируется для адаптации к различным размерам упаковочных пакетов. В частности, он включает

в себя блок управления, контур прямого и обратного управления конвейером, контур управления запуском и остановкой швейной машины, кнопку прямого и обратного управления конвейером и ножной переключатель запуска и остановки швейной машины.

Высота швейной головки: 750 мм ~ 1400 мм (измеряется по расстоянию от земли до швейной иглы)

Приводной двигатель: 380 В, 50 Гц, 0,37 кВт (может быть настроен индивидуально)

Ленточный конвейер

В комплект входит: рама конвейера, специальная резиновая конвейерная лента, приводной двигатель, механизм замедления и т.д.

Длина конвейера: 3000 мм;

Ширина конвейерной ленты: 300 мм;

Скорость подачи: 8 м/мин (соответствует скорости швейной машины)

Высота транспортировки: 350 мм±50 мм;

Выступ ограждения: Имеется боковая рейка для предотвращения падения мешка.

Привод: редуктор; Источник питания: 380 В, 50 Гц, 0,75 кВт. Материал: Рама изготовлена из углеродистой стали

РАБОЧИЙ ПРОЦЕСС

Сначала вручную поместите пустой пакет в выпускной патрубок, затем прибор управления взвешиванием автоматически подсчитает собственный вес пакета. Затем система контроля уровня материала проверяет наличие

материала в бункере для хранения, после чего система подачи запускает процедуры быстрой и медленной подачи. При достижении заданного веса для быстрого кормления устройство прекращает быстрое кормление в пользу медленного. При достижении заданного веса для медленного кормления устройство прекращает кормление. После этого устройство автоматически проверит вес, соответствует ли он до требуемого веса. Если он соответствует стандарту, загрузите пакет на конвейер для упаковки, и конвейер

доставит заполненные пакеты к швейной машине для полуавтоматического запечатывания крышки пакета. После завершения работы уберите готовый продукт на хранение. Весь процесс завершен.

Модель

Диапазон взвешивания

Производительность

Точность

Источник питания

Источник воздуха

UG-78 для сыпучих-гранул

25-60 кг

70-100 шт/час

+-0.2%

3 кВт 380 В, 50 Гц, 3

Фаза;

220 В, 50 Гц,1

Фаза

0.4-0.6Мпа (предоставляется покупателем)

UP-78 для сыпучих-мука

25-60 кг

70-100 шт/час

+-0.2%

3 кВт 380 В, 50 Гц,3

Фаза;

220 В, 50 Гц,1

Фаза

0.4-0.6Мпа (предоставляется покупателем)

Материальный уровень

Autonics (South Korea)/ Sipai (China)

Инструменты

Цветной сенсорный экран AMC-501, MJ

Датчик взвешивания

Suncell (USA)

Цилиндр

Airtac (China)

Электромагнитный клапан

Airtac (China)

Мотор

China

Электрические компоненты

Schneider (France)

Машинный материал

Контактная поверхность из нержавеющей стали 304, другие

детали изготовлены из углеродистой стали
