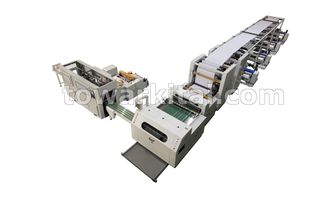

Линия производства и упаковки офисной бумаги А4 (модель Ш-2)
Эта машина предназначена в основном для поперечной резки бумаги формата А4. Оборудование также подходит для поперечной резки обычной бумаги, клейкой бумаги, ламинированного картона с серебряным/золотым покрытием, печатной композитной бумаги, бумажно-пластикового-композитного рулонного материала. Он широко используется в бумажной промышленности, полиграфии и упаковочной промышленности и т.д.
Ваш менеджер - 8-964-603-29-93
Перейти в WhatsApp
Перейти в Telegram
Срок доставки - 25 дней
Срок производства - 65 дней
В цену включена доставка, пуско-наладочные работы
ВИДЕО РАБОТЫ СТАНКА (Нажмите, чтобы посмотреть)
Функции и особенности
1. Высокая скорость, высокая точность, режущая кромка без заусенцев, а также возможность прямой подачи разрезанного листа бумаги
на печатную машину высокого уровня.
2. Стабильная работа на высокой скорости, управление сенсорным экраном LCD + PLC, простота в эксплуатации и
удобен в обслуживании.
3. Оснащен режущим устройством для регистрации длины цветной метки, что означает, что рулон для подачи бумаги
может быть как пустым, так и напечатанным.
ЧАСТЬ РЕЗКИ | |
Максимальная скорость нанесения полотна | 40-150 раз/мин |
Максимальная ширина | 1100 мм |
Режущие устройства | 4 ножей |
Максимальный разматывающий диаметр | 1400 мм |
Диапазон толщины бумаги | 60-100 г/м2 |
Точность резки | ±0.2 мм |
Размер резки | 210х297 мм |
Выпуск | 3-6 листов/мин |
Источник питания | 380В/50-60 Гц |
Общая мощность | 16 кВт |
Вес | 7000 кг |
УПАКОВОЧНАЯ ЕДИНИЦА | |
Размер подающей пачки | 210х297 мм |
Высота упаковки пачки | 40-60 мм |
Выпуск | 8-10 листов в минуту (зависит от качества бумаги) |
Упаковочный материал | Подача рулона бумаги с автоматическим ножом |
Толщина упаковочной бумаги | 60-100 г/м2 |
Размер сердцевины оберточной бумаги | 76 мм |
Диаметр размотки оберточной бумаги | 400-700 мм |
Размер оберточной бумаги | 550-560x387 мм |
Тип оберточной бумаги | Печатная клееная бумага, бумага с пленочным покрытием, мелованная бумага |
Требования на упаковочную бумагу | Качественная бумага, без обрывов и склеивания в рулоне |
Главный двигатель | 6.5 кВт |
Клеевой двигатель | 3.7 кВт |
Требования к подаче воздуха | 0.8 МПА |
Вес | 2000 кг |
Габариты (общие) | 17825х8000х1980 мм |
КОНФИГУРАЦИЯ ЧАСТЕЙ
Сервомотор | DANMA | Китай |
Сервопривод | INVT | Китай |
Сервокодер | Rotary | Китай |
Направляющая система полотна | ARISE | Китай |
Преобразователь частоты | INVT | Китай |
ПЛК | Panasonic | Япония |
Человеко-машинный интерфейс | FLEXEM | Тайвань, Китай |
Реле | SCHNEIDER | Франция |
Автоматический выключатель | SCHNEIDER | Франция |
Контактор переменного тока | SCHNEIDER | Франция |
Электромагнитный клапан | AIRTAC | Тайвань, Китай |
Подшипник | NSK | Япония |
Кнопки | Schneider | Франция |
| ||
ПЛК | Siemens | Германия |
Сенсор | Omron | Япония |
Сенсорный экран | WEINVIEW | Тайвань, Китай |
Мотор | Shanghai | Китай |
Воздушный вентилятор | Shanghai | Китай |
Магнитная муфта сцепления | TANGYING | Тайвань, Китай |
Магнитный тормоз | Huaguang | Китай |
Воздушный цилиндр | XINGONG | Тайвань, Китай |
Контактор переменного тока | SCHNEIDER | Франция |
Реле | Omron | Япония |
Инвертор | Omron | Япония |
Устройство для размотки Пневматическая загрузочная стойка, 4 комплекта | |
Система натяжения: Комплекты поворотных роликов Сервокодер | |
Механическое режущее лезвие | |
Узел подачи листов внахлестку | |
Нож для резки листов из материала HSS | |
Автоматический сбор стопок листов | |
Устройство для выгрузки боковой пачки Поставляется с конвейерной лентой для определенных действительных количеств (200шт, 250шт, 500шт) Управление с помощью ПЛК | |
Электрическая коробка | |
Устройство для разматывания рулона оберточной бумаги Магнитный тормоз 100 нм Система склеивания | |
Выход готовой продукции | |
Стол для приема упакованной пачки |
