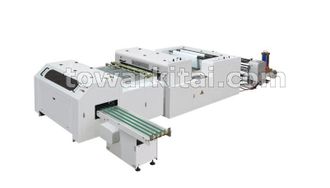

Станок для резки офисной бумаги формата А4

Станок для резки офисной бумаги формата А4

Артикул: 1407
49100 USD

Ваш менеджер - 8-964-603-29-93
Перейти в WhatsApp
Перейти в Telegram

Срок доставки - 25 дней
Срок производства - 45 дней
В цену включена доставка, пуско-наладочные работы

ВИДЕО РАБОТЫ СТАНКА
dzen.ru/video/watch/6790e41c9d388243766940ce

ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ

Эта машина подходит для резки всех видов крупногабаритных упаковочных материалов, таких как бумага, бумажно-пластиковые материалы и материалы для цветной печати.

В этой машине используется серводвигатель для управления длиной резки. Система передачи данных использует централизованное управление пневматическим, фотоэлектрическим датчиком и так далее.
Проста в эксплуатации, отличается высокой точностью резки, стабильностью работы и низким уровнем шума, регулировкой частоты вращения двигателя, автоматическим подсчетом, сигнализацией об остановке.

Максимальный диаметр сырья

1400 мм

Максимальная ширина бумаги

1060 мм

Длина резки

А3 А4 размер

Ширина продольного резания

Спецификации формата А4, может быть настроена в соответствии с другими требованиями заказчика,

выбор трехступенчатой транспортной платформы.

Скорость резания

10-150 раз/мин

Точность фиксированной длины

±0.2 мм

Источник питания

9.5 кВт

Вес

4500 кг

Габариты

7500х3400х1400 мм



РАЗМАТЫВАЮЩАЯ ЧАСТЬ
1. Рама изготовлена из стальной пластины и швеллерной стали
2. Автоматическая система управления магнитным натяжением
3. Метод управления: используйте автоматическое/ручное управление с помощью ПЛК
4. Диапазон регулирования натяжения: 0-10 кг
5. Натяжной магнит оснащен контроллером весом 10 кг (1 комплект)
6. Загрузка материала осуществляется в режиме воздушного вала. 1 шт. пневматического вала с 3-дюймовым шпоночным стержнем. (Спецификация φ 74 x 1150 мм)
7 Направляющий ролик трансмиссии изготовлен из алюминиевого материала после динамической балансировки
8. Материал основы можно регулировать влево и вправо, а также параллельно.
9. Метод управления: Пневматическое управление
10. Разматывающий материал, автоматическое управление EPC, ручное/автоматическое управление в автоматическом режиме
11. Автоматическая система EPC с фотоэлементами (1 комплект)
12. Датчик аварийной остановки - 1 шт


ОСНОВНАЯ ЧАСТЬ МАШИНЫ
1. Главный двигатель оснащен инверторным управлением мощностью 2,2 кВт марки Wenzhou RZC
2. Толщина рамы составляет 16 мм
3. Опора из высококачественной стальной ленты 10# (спецификация: 50 * 100).


ТЯГОВОЕ УСТРОЙСТВО
1. Тип конструкции: активная тяга, пассивный компрессионный тип
2. Тяговое основание имеет высококачественную конструкцию из стальных пластин (1 комплект)
3. Тяговый ролик оснащен резиновым роликом (спецификация: 2 шт φ100 × 1150 мм)
4. Метод давления использует управление цилиндром
5. Количество цилиндров: 2 шт φ63 × 25 мм
6. Направляющий ролик трансмиссии выполнен из алюминиевого направляющего ролика (спецификация: 9 шт. φ80 x 1150 мм)
7. Направляющий ролик трансмиссии позволяет регулировать натяжение спереди и сзади.
8. Способ Регулировки: ручная регулировка управления колесом

9. Двигатель принимает регулировку инвертора 1,5 кВт (1 комплект марки Wenzhou RZC)
10. Инвертор использует бренд Wenzhou RZC
11. Подающий буфер с плавающим рычажным механизмом для хранения и буферизации.
12. Спецификация для цилиндра: (1 шт φ63 × 125 мм)
13. Плавающее верхнее и нижнее натяжение использует метод пневматической тяги
14. Направляющий ролик поплавка: Алюминиевый направляющий ролик (спецификация: 3 шт φ80 × 1150 мм)
15. Весь механизм подачи интеллектуальным образом управляется датчиком перемещения.




ДЕТАЛЬ ПОДАЧИ
1. Принимает метод позиционирования сервоуправления.
2. 3 кВт (серводвигатель Yaskawa, Япония, 1 комплект)
3. Вся промышленная система управления использует режим привода промышленной системы управления с жидкокристаллическим дисплеем: главный двигатель управляет активным позиционированием валков
4. Трансмиссия оснащена синхронным ремнем и механизмом синхронного привода колес
5. Подающий ролик имеет высококачественную структуру ролика из бутадиенового каучука.
6. Устранение статических помех с использованием устройства для устранения электростатических помех высокого напряжения от одного до двух.

РЕЖУЩЕЕ УСТРОЙСТВО
1. Способ резки: Нижний нож фиксированный, верхний нож активный для резки.
2. Режущее основание имеет тяжелую структуру отливок
3. Скольжение ножа использует высокоточную линейную направляющую, тайваньский бренд, 4 шт.
4. Верхний и нижний ножи оснащены полосовым резаком, импортным сбалансированным резаком из кремниевой стали.
5. Нож (толщина * ширина * длина: 17*75*1150 мм)
6. Способ работы: ручная регулировка положения резки.
7. Основной способ тяги: Главный двигатель приводит в действие соответствующий вариатор для приведения в действие эксцентриковой зубчатой передачи шатуна для достижения возвратно-поступательного движения фрезы.
8. Трансмиссия приводится в движение синхронным колесом и синхронным ремнем
9. Эксцентриковая передача (2 комплекта)
10. Соединительный стержень (2 комплекта)

УСТРОЙСТВО ДЛЯ ОБРЕЗКИ ПРОДОЛЬНОГО КРУГЛОГО НОЖА
1. Метод резки: верхний и нижний ножи могут регулировать активную круговую резку
2. Режущее сиденье имеет высококачественную конструкцию из стальных пластин
3. В верхнем и нижнем ножах используется круглый нож в форме диска из кремниевой стали (6 комплектов) набор круглых лезвий, размер: φ70 x 105 x 14,2 Размер круглого ножа: φ55 x 80 x 14,2
4. Способ работы: Ручная регулировка положения резки
5. Способ передачи: синхронизация с тяговым устройством
6. Каждый из верхних и нижних круглых ножей (1 комплект)
7. Регулировка 1 комплект
8. Способ удаления отходов: Устройство для обдува отходов вентилятором мощностью 0,75 кВт. Диапазон отходов от 5 до 20 мм в зависимости от материала.

На столе для сбора готовой бумаги предусмотрена автоматическая порционная подача.

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ
Вся машина оснащена сенсорным экраном Taiwan Veinview и специальной промышленной системой управления MITSUBISHI PLC.
380В, 50 Гц, трехфазное четырехпроводное

Подача воздуха: максимальная 5,5 кг/см2 x 5 м/мин3
