Линия производства воздушно-пузырьковой пленки (2 и 3 слоя)

Артикул: 1392

62260 USD

Купить в 1 клик

Ваш менеджер - 8-964-603-29-93
Перейти в WhatsApp
Перейти в Telegram

Доставка: 25 дней

Срок производства: 40 дней

Цена включает полную таможенную очистку, доставку и пуско-наладочные работы

Описание
Комментарии 0

Линия для производства воздушно-пузырьковой (пузырчатой) пленки – это оборудование, которое позволяет изготавливать пленку с воздушными пузырьками, используемую для защиты товаров при транспортировке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОПИСАНИЕ ЛИНИИ

1. ГЛАВНАЯ МАШИНА

Редуктор	Редуктор с твердой зубчатой поверхностью национального стандарта 180
Диаметр шнека	80 мм
Отношение длины к диаметру	32:1
Материал винтового цилиндра	Сплав с покрытием для азотирования поверхности 38crmoala
Форма привода	3 фазы
Скорость привода	Регулирование скорости преобразования частоты
Мощность привода	30 кВт
Нагревательная секция	4-зонный цифровой контроль температуры
Мощность нагрева	12 кВт
Тройниковый нагрев	1 зона
Мощность нагрева	3 кВт
Нагрев шатуна	1 зона
Мощность нагрева шатуна	2.5 кВт
Обогреватель	Керамический нагреватель
Устройство для смены сети	Ручное изменение сети
Оборудование для подачи	Автоматическая подающая машина

2. ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ

Редуктор	Редуктор с твердой поверхностью зубчатого колеса национального стандарта 173
Диаметр шнека	65 мм
Отношение длины к диаметру	32:1
Материал винтового цилиндра	Сплав с покрытием для азотирования поверхности 38crmoala
Форма привода	3 фазы
Скорость привода	Регулирование скорости преобразования частоты
Мощность привода	18.5 кВт
Нагревательная секция	4-зонный цифровой контроль температуры
Мощность нагрева	12 кВт
Тройниковый нагрев	1 зона
Мощность нагрева	3 кВт
Нагрев шатуна	1 зона
Мощность нагрева шатуна	2.5 кВт
Обогреватель	Керамический нагреватель
Устройство для изменения сети	Ручное изменение сети
Оборудование для подачи	Автоматическая подающая машина

3.ШТАМПОВОЧНАЯ ГОЛОВКА (2 шт)

1.Основная форма штамповой головки	Подвеснаяголовка с регулируемойшириной(внешняязаглушка)
Количество экструдированной пленки	Два слоя
Ширина продукта	1500 мм
Нагревательная секция	5 секций
Обогреватель	Нагрев нагревательной плиты
Мощность нагрева	15 кВт
Материал	45 сталь

2.Основная форма штамповой головки	Подвеснаяголовка с регулируемойшириной(внешняязаглушка)
Количество экструдированной пленки	Один слой
Ширина продукта	1500 мм
Нагревательная секция	5 секций
Обогреватель	Нагрев нагревательной плиты
Мощность нагрева	15 кВт
Материал	45 сталь

4. МОЛД

Ширина	1600 мм, финишное – 1500 мм
Метод формирования	Формирование вакуумного отрицательного давления
Метод охлаждения	Водяное охлаждение
Форма привода	Мотор
Регулирование скорости	Регулирование скорости преобразования
Мощность привода	2.2 кВт
Диаметр пузырькового ролика	240 мм
Технические характеристики пузырьков	Диаметр пузырьков 10 мм и 4 мм (или по индивидуальному заказу в соответствии с требованиями заказчика)

5. СОСТАВНАЯ ДЕТАЛЬ

Диаметр композитного тягового ролика	220 мм
Материал тягового ролика	Сталь с хромированным покрытием
Количество тяговых роликов	2
Количество направляющих роликов	10: диаметр 50 мм
Форма привода	Моторный привод
Регулирование скорости	Регулирование скорости преобразования частоты
Мощность привода	2.2 кВт

6. ТЯГОВАЯ ЧАСТЬ

Диаметр тягового ролика	175 мм
Материал тягового ролика	Сталь с хромированным покрытием
Количество тяговых роликов	2
Форма привода	Моторный привод
Регулирование скорости	Регулирование скорости преобразования частоты
Мощность привода	2.2 кВт
Диаметр выравнивающего ролика	65 мм
Выравнивающий роликовый материал	Алюминий
Количество расплющивающих валков	5

7. ОБМОТКА

Намоточный двигатель	3 фазы
Режим регулирования скорости намотки	Управление скоростью преобразования частоты
Режим поворота	Автоматический (контроль длины метра ручной)
Автоматический поворот	3 фазы, мотор 1.5 кВТ
Бобина	72 мм*1650 мм (2) (3-дюймовый надувной вал)
Диаметр намотки	1000 мм
Система намотки	Компьютерное управление ПЛК автоматическая намотка автоматическая резка летающим ножом

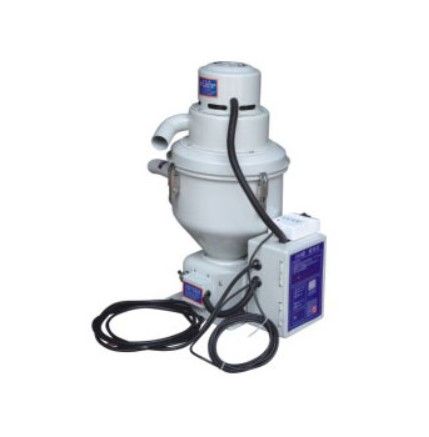

8. ДВЕ АВТОМАТИЧЕСКИ ВСАСЫВАЮЩИЕ МАШИНЫ

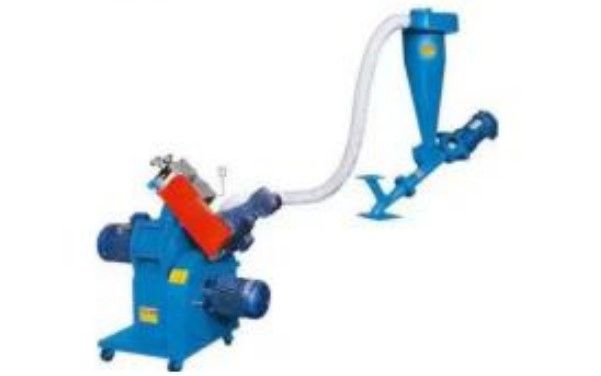

9. ОДНА МАШИНА ДЛЯ ПЕРЕРАБОТКИ МАТЕРИАЛОВ

КОНФИГУРАЦИЯ ВОССТАНОВЛЕНИЯ МАТЕРИАЛА
1. Главный двигатель с реле тепловой перегрузки мощностью 1,5 кВт управляет
контактором переменного тока
2. Двигатель вентилятора с реле тепловой перегрузки мощностью 1,1 кВт управляет
контактором переменного тока
3. Двигатель подачи с реле тепловой перегрузки мощностью 400 Вт управляет
контактором переменного тока
4. Тяговый двигатель мощностью 0,55 кВт 0,55 кВт управляет инвертором
5. Диаметр питающей пипетки 50 метров, длина 6 метров
6. Материал ножа для измельчения - белая сталь
7. Для электрических приборов выбран фарфор

ОБЩИЕ ХАРАКТЕРИСТИКИ ЛИНИИ

Общая мощность	110 кВт
Ширина изделия	1500 мм/5x300 мм
Производительность	100-200 кг/час
Используемый материал	LLDPE (первичный и вторичный)
Электричество	3 фазы, 380В

Другие инструкции:
1. Воздушный компрессор, чиллер и т.д. должны быть подготовлены пользователями.
2. Расположение водопроводов, электро-и газопроводов является упорядоченным и
стандартным.
3. Фиксированный конец провода закреплен штыком, а сигнальная линия и источник
питания подключены отдельно
